Teplotně stálý úbytek napětí

Problémy s návrhem, konstrukcí, zapojením, realizací elektronických zařízení

Moderátor: Moderátoři

Odpovědět
Zpráva
Autor
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#16 Příspěvek od TAKJAN »

Omluva, na zem neinv. vstup OZ1. No, stačilo, ten měřák, ale jsme zase tam. Neměřil jsem konkrétně, kolik se to mění s teplotou, ale v horku digitálně ukazuje 0 atm, ačkoliv je 0,6 atm, dejme tomu. Což je zrovna blbě, protože mazání za horka na volnoběh je vlastně ten důležitý údaj. Teplota v okolí převodníku není zas tak vysoká, je u DME, prostor má i svůj ventilátorek. 60°C? asi. Takže rozdíl teplot +40° to rozhodí o 0,5V, dejme tomu, tolik možná ani ne. Zdá se mi to hodně, operák je ale obyč. 1458..
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#17 Příspěvek od ZdenekHQ »

Mimochodem, než se dopracuješ k nějakém orloji, mrkni sem:

https://www.google.cz/search?q=oz+m%C5% ... =isch&sa=X
Naposledy upravil(a) ZdenekHQ dne 16 úno 2016, 22:04, celkem upraveno 1 x.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
mtajovsky
Příspěvky: 3728
Registrován: 19 zář 2007, 00:00
Bydliště: Praha

#18 Příspěvek od mtajovsky »

Taky by šlo zapojit snímač do můstku a měřit můstkové napětí. Druhou větví se systém nuluje. Běžně se to s tenzometry nebo termistory dělá.

Edit: ZdenekHQ byl rychlejší.
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#19 Příspěvek od ZdenekHQ »

Podstatná je myšlenková shoda, čas je relativní. :)
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#20 Příspěvek od TAKJAN »

Teoriím věřím jen částečně:-)) Pak to funguje jinak. Knížky a amara s OZ mám, něco jsem bastlil, ale......To tam mám radši trimr, či dva, či tři. Šli by změřit a nahradit rezistory, ale....
Uživatelský avatar
frpr666
Příspěvky: 1051
Registrován: 28 pro 2009, 00:00

#21 Příspěvek od frpr666 »

@TLAK CAR I.gif je špatně.
Když chci srazit např. 4 volty, zapojím OZ jako diferenční zesilovač.
OZ pak dělá funkci:
y=(k1*x1)-(k2*x2), když dáš za x2 referenční napětí, potom:
y=k1*x1 - k2*Vref, k1,k2 jsou dané rezistory okolo...
:D
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#22 Příspěvek od TAKJAN »

Děkuji. Ještě to prosím nakresli vč. hodnot. Takovéto vzorce jsem našel taky
Uživatelský avatar
frpr666
Příspěvky: 1051
Registrován: 28 pro 2009, 00:00

#23 Příspěvek od frpr666 »

Posunutí napětí diferenčním zesilovačem se řešilo tady:
http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=68737
vzorce na výpočet odporů R1,R2,R3,R4 najdeš zde:
http://www.electronics-tutorials.ws/opamp/opamp_5.html
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#24 Příspěvek od TAKJAN »

Jo, jo. Dík
Uživatelský avatar
frpr666
Příspěvky: 1051
Registrován: 28 pro 2009, 00:00

#25 Příspěvek od frpr666 »

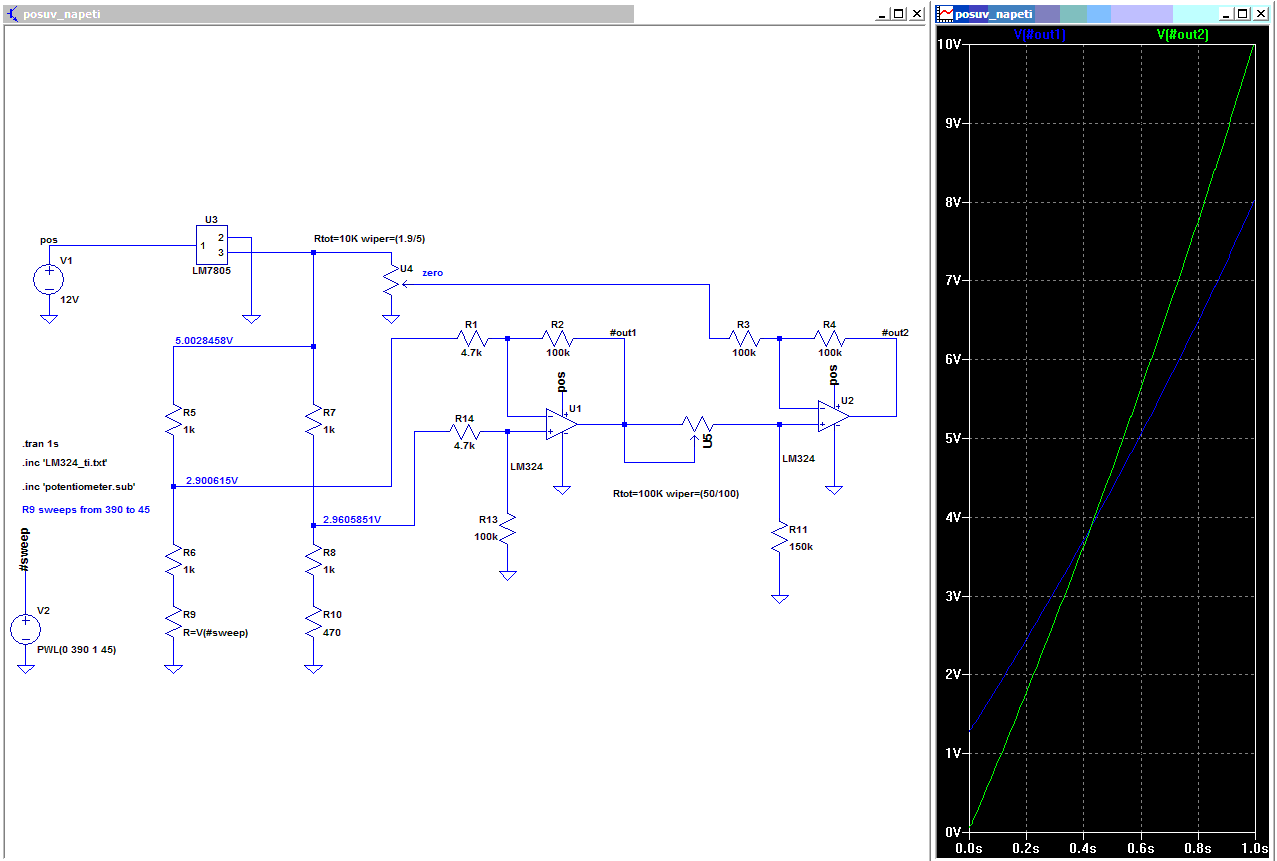

tak jsem to zkusil nacvakat do simulatoru...
edit1, zjednodušeno...
Přílohy
posuv napětí
(30.17 KiB) Staženo 93 x
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#26 Příspěvek od TAKJAN »

Děkuji, pane. Já to zkusím nacvakat do nepájivého pole..
Uživatelský avatar
frantajetel11
Příspěvky: 1922
Registrován: 13 lis 2008, 00:00
Bydliště: Kladno

#27 Příspěvek od frantajetel11 »

Sorry, že do toho kecám. Jsi si jistej, že to čidlo tlaku je teplotně kompenzovaný? Abys nehonil všechno okolo zbytečně...
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#28 Příspěvek od EKKAR »

Jestli to má do motoru, kde je kombi-čidlo tlaku a teploty vzduchu umístěný v sání jako náhrada klasický "váhy vzduchu" s odporovým drátem v definovaným geometrickým průřezu, tak tam kompenzace je - softwarová, v ŘJ jsou vložený kalibrační křivky obou částí čidla ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
TAKJAN
Příspěvky: 7193
Registrován: 17 lis 2011, 00:00
Bydliště: U Litomyšle.

#29 Příspěvek od TAKJAN »

Ne, to je tlak oleje. Na nic jiného jsem se nezmohl, než to dnes rozhodit a zjistit, že: úbytek napětí na dvou červených LED je naprosto konstantní při teplotách do asi 80°C a že plavání s teplotou dělá pitomý OZ, 1458. Položím na něj odpůrek, začnu ohřívat a při 55°C (udržím ruku) výstupní napětí jde dolů o desetiny. Což mne zklamal, tohle přece nemůže. Napájení stabilizované, zapojení primitivní, kondenzátor žádný, vstupní napětí konstantní. Na výstupu OZ od 2V výš v pracovním rozsahu. Nic nekmitá. Že by mu vadilo nesymetrické napájení? To se mi u tohoto napětí nezdá..
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#30 Příspěvek od EKKAR »

Ne, to je přímo vlastnost toho posranýho 1458 - dej místo něj TL072 nebo NE5532 a bude po courání s teplotou ... Důvodem je to, že 1458 jsou dva vedle sebe na jediným čipu fláknutý 741 a bohužel se už nikdo nezabejval vylepšením teplotní kompenzace toho původního praoperáku. Dokonce jsem kdysi stavěl jakejsi teploměr nebo kýho hroma, byl tam navrženej 1458 s tím, že jeden systém byl zapojenej jako zdroj trvalýho proudu pro PN přechod (dioda nebo tranzistor se zkratovaným kolektorem na bázi) a druhej měl fungovat jako klopnej obvod pro relé, přepínající dvě čidla (vnitřní a venkovní). Relé bylo malý modelářský s cívečkou na 12V a malým proudem, operák ho utáhnul i bez posilovacího tranzistoru, jak bylo v originále popisováno, tranzistor se stal zbytečným a ušetřilo se za něj. Vlastní měřidlo bylo spáchaný AD převodníkem 7106 a LCD displejem nebo 7107 a LEDkama. Vypadalo to nádherně, 2 měřený teploty a přesnost ± nula celá prd, k tomu digitální zobrazení - no prostě na obrázku paráda.
Až teda akorát na to, že když se to postavilo a zaplo, tak ten zdroj proudu zoufale coural jak jelen v říji sem a tam přesně podle toho, jestli ten druhej operák ve futrále zrovna budil to relé nebo byla kotvička odpadlá ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Odpovědět
