neziaduce kmitanie klopneho obvodu

Zpráva

Cowley · #16 Příspěvek od **Cowley** » 17 bře 2016, 19:35

2 se nezapoji pokud nechces. Je to opak toho, co je na vystupu 1.
3 a 5 se muze uzemnit, pokud budes vstupy ridit jen R a S.
Taky pozor na to, ze nesmi byt oba vstupy R a S soucasne kladne, to pak budou Q i negovany Q podle pravdivostni tabulky kladne.

#17 Příspěvek od **masar** » 17 bře 2016, 19:51

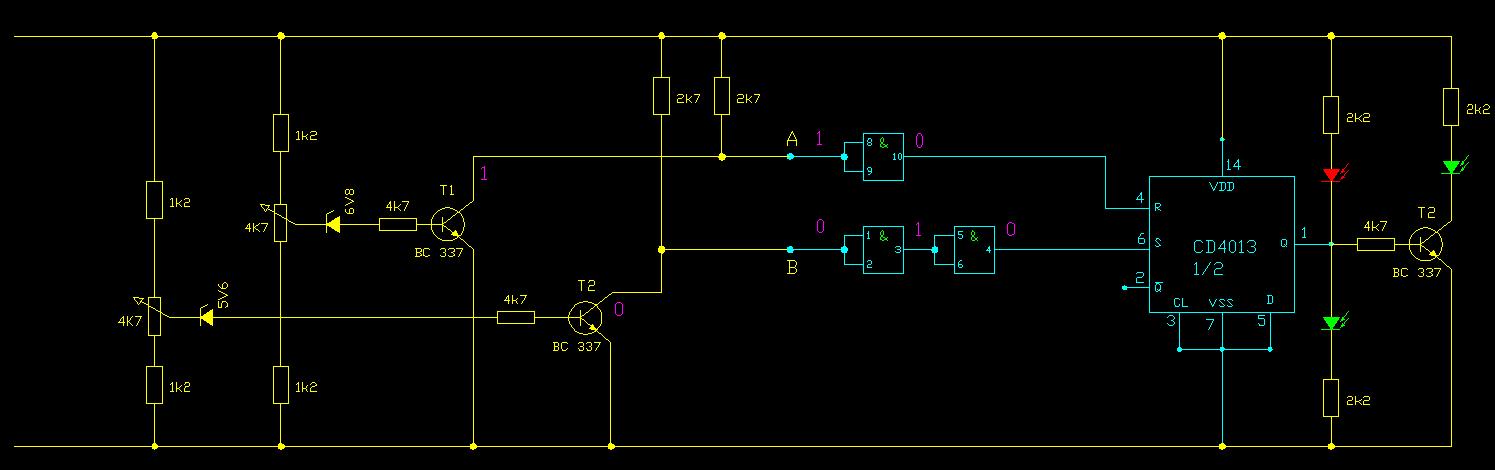

Zkontroluj si to:
:wink:

Vladimir1955 · #18 Příspěvek od **Vladimir1955** » 17 bře 2016, 20:04

masar píše:Zkontroluj si to:

Presne to som aj ja nakrslil... ani som nevedel ze som taky dobry...to je inticia... dakujem moc....len skoda ze ja somar som to uz zo skusobnej dosky vsetko rozobral....mohol som to este teraz vyskusat....

Cowley · #19 Příspěvek od **Cowley** » 17 bře 2016, 20:14

Jeste drobnost. Ty diody maji svitit ven, nejsou to fotodiody

Vladimir1955 · #20 Příspěvek od **Vladimir1955** » 17 bře 2016, 20:21

[quote="Cowley"]Jeste drobnost. Ty diody maji svitit ven, nejsou to fotodiody

[/quoteNo tie dve diody na vystupe Q su tam vlstne pre kontrolu a ozivenie zapojenia, vo finalnej verzii bude tranzitor vlastne spinat rele... podla potreby bude NPN alebo PNP.... a diody vypanu samozrejme....

Vladimir1955 · #21 Příspěvek od **Vladimir1955** » 17 bře 2016, 20:22

Cowley píše:Jeste drobnost. Ty diody maji svitit ven, nejsou to fotodiody

mas pravdum to ja rychlo kreslim v autocade a vobec nad tym nerozmyslam kam smeruju sipky....

Vladimir1955 · #22 Příspěvek od **Vladimir1955** » 17 bře 2016, 20:31

Vladimir1955 píše:
Cowley píše:Jeste drobnost. Ty diody maji svitit ven, nejsou to fotodiody [/quoteNo tie dve diody na vystupe Q su tam vlstne pre kontrolu a ozivenie zapojenia, vo finalnej verzii bude tranzitor vlastne spinat rele... podla potreby bude NPN alebo PNP.... a diody vypanu samozrejme....

teraz tam uz netreba tam este nejake RC cleny alebo kondenzatory kvoli tomu prekmitavaniu a zakmitom??

#23 Příspěvek od **masar** » 17 bře 2016, 22:11

Ty "překmity" či "zákmity" byly vlastností původního zapojení klopného obvodu, který pracoval jako dělička dvěma. V okamžiku rozhodovacích úrovní bylo zvlnění přeměněno ( "zesíleno" ) do logických úrovní CLK, které překlápěly klopný obvod. V zapojení jako klopný obvod RS k tomu nedojde, pokud zvlnění nepřekročí velikost obou spínacích úrovní. To by měla zajistit filtrace napájecího napětí obvodu, přestože i připojený akumulátor tuto funkci plní. :wink:

Vladimir1955 · #24 Příspěvek od **Vladimir1955** » 17 bře 2016, 23:18

masar píše:Ty "překmity" či "zákmity" byly vlastností původního zapojení klopného obvodu, který pracoval jako dělička dvěma. V okamžiku rozhodovacích úrovní bylo zvlnění přeměněno ( "zesíleno" ) do logických úrovní CLK, které překlápěly klopný obvod. V zapojení jako klopný obvod RS k tomu nedojde, pokud zvlnění nepřekročí velikost obou spínacích úrovní. To by měla zajistit filtrace napájecího napětí obvodu, přestože i připojený akumulátor tuto funkci plní.

Dakujem za strucne vysvetlenie... a mysli ze aj odborene... no ja som sto prave tak navrhoval... ako delicku dvoma .... aby jeden kladny impus zopnul rele a druhy kladny impusl rozopol rele.....Ono by to mozno uz v reale pripojeny ba bateriu aj fungovalo., ale ja som to skusal len na mojom stabilizovanom zdroji 0-30V .., ktory je riadeny potenciometrom , a uz pri pokepani na ten poteciomeret to blblo, vytvarali sa tam nejake zakmity a teie spobovali neziaduce preblikavanie urovni vystupov KO...no vyskusam toto nase nove zapojednie a cam ti vediet...A co sa tyka tej fyltracie napajania tak si mal na mysli ze este do schemy treba dat nejake elektrolyty??

Cowley · #25 Příspěvek od **Cowley** » 18 bře 2016, 06:52

Takova klasika, co nejblize k integraci 100nF, taky elyt minimalne 220 mikroF/25V.
Urcite by neuskodila ani antiparalelni dioda 1N4007 na vstupu a napajeni pro integrac oddelit od merene casti rezistorem.

#26 Příspěvek od **masar** » 18 bře 2016, 07:59

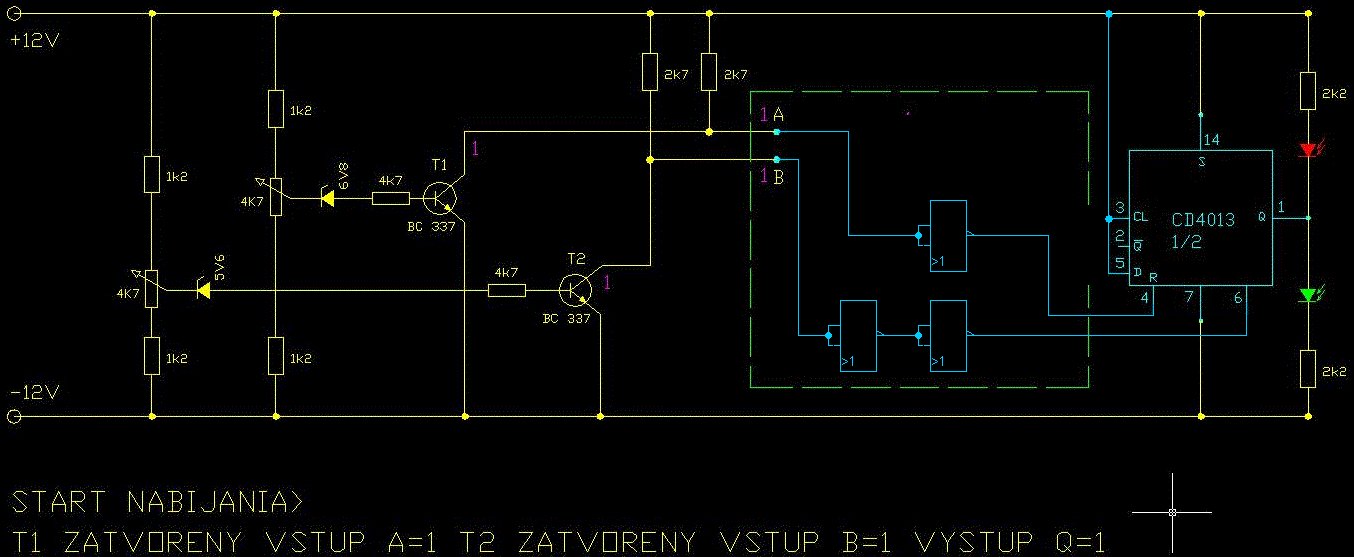

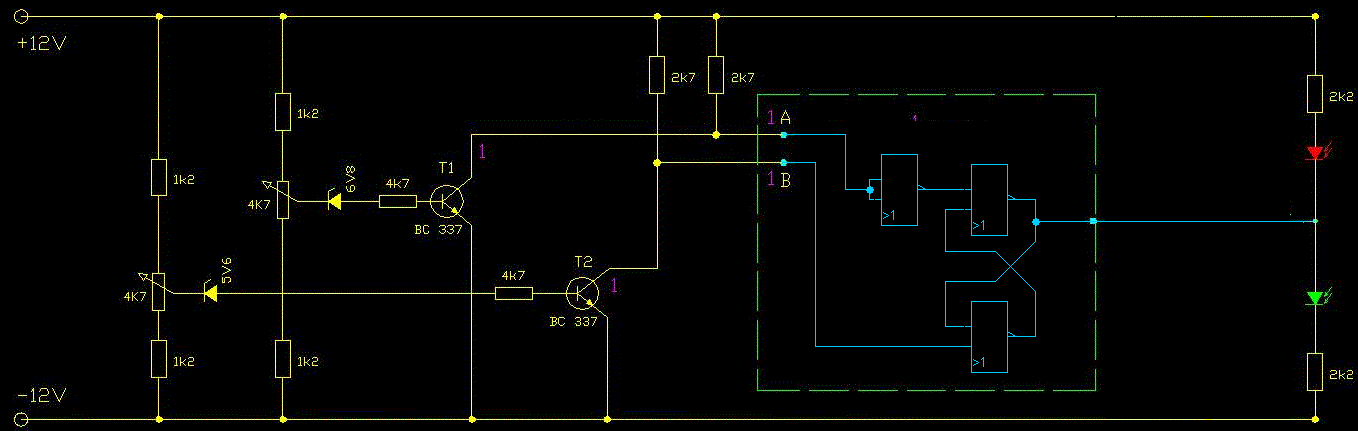

Ještě si zkontroluj tohle:
:wink:

Vladimir1955 · #27 Příspěvek od **Vladimir1955** » 18 bře 2016, 08:46

Cowley píše:Takova klasika, co nejblize k integraci 100nF, taky elyt minimalne 220 mikroF/25V.
Urcite by neuskodila ani antiparalelni dioda 1N4007 na vstupu a napajeni pro integrac oddelit od merene casti rezistorem.

Prosim ta nerozumiem zapojeniu tej antiparalelni diody....a ani ako mas na mysli odelenie napajania odporom?? kde kam a mezdi co ho zapojit?? Dakujem...

Vladimir1955 · #28 Příspěvek od **Vladimir1955** » 18 bře 2016, 08:47

masar píše:Ještě si zkontroluj tohle:

Dakujem, vyskusam...dam ti vediet.....

Vladimir1955 · #29 Příspěvek od **Vladimir1955** » 18 bře 2016, 10:39

masar píše:Ještě si zkontroluj tohle:

Ahoj....su to hradla NAND ?? idem to skusit, len to musim nanovo vsetko nahadzat na skusobnu dosku....

#30 Příspěvek od **masar** » 18 bře 2016, 11:54

Ne, jsou to NORy. Ale s hradly NAND by zapojení bylo podobné (nikoliv stejné). :wink:

p.s. Tím "zkontroluj si tohle" jsem měl na mysli, aby sis funkci obvodu ověřil teoreticky. Je to realizace KO typu RS. S NANDy by ti ověření nevyšlo.
