Čistička Ionic Care, svítí a nejede

Zpráva

fredis · #16 Příspěvek od **fredis** » 09 led 2017, 12:32

Nerýpu, jen se divím. Ten BYČ :lol:

si na sebe pleteš sám. Dokud se nic nestane, je to OK.

misocko · #17 Příspěvek od **misocko** » 09 led 2017, 12:38

ked kurna delas ruzne pristroje, tak preco si nekupis skop aspon k notasu, od cinanov su lacne, a aj ked to niesu profi, furt lepsie ako vadaska...

#18 Příspěvek od **Zaky** » 09 led 2017, 13:12

Pokud opravuješ moderní TV, tak pro tebe přece musí být takováto oprava naprostá brnkačka, vždyť tam nic není, do deseti minut musí být jasno, jestli je v háji VN část, nebo buzení a podle toho pak další postup. Pokud řídící část dává impulsy, tak výkonová část musí být zkontrolovaná taktéž během chviličky. Docela mě překvapuje, že jsi nenamaloval už dávno to schéma, to je taky tak záležitost, než si u toho vypiješ kafe, tím bych tak nějak začal, kdybych došel k závěru, že to neopravím bez schématu.

Lubanec · #19 Příspěvek od **Lubanec** » 09 led 2017, 21:47

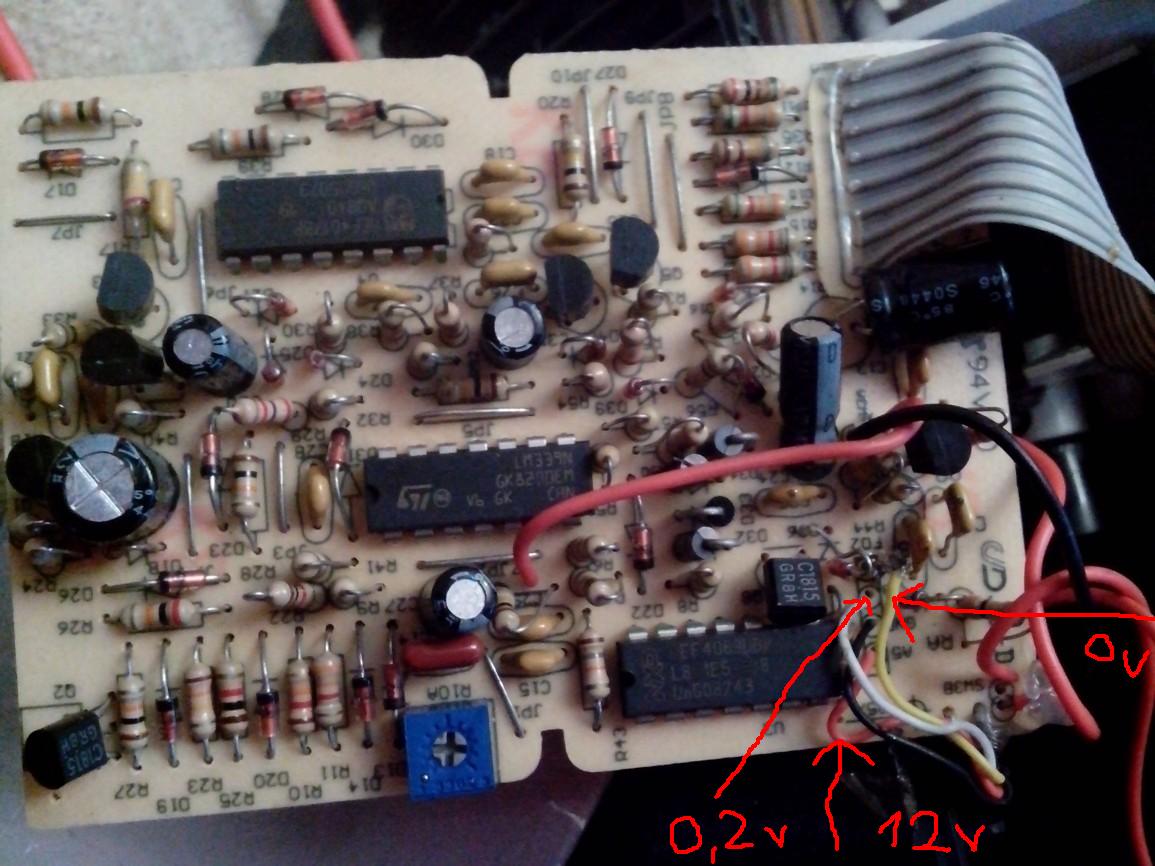

Tak sem na to chvíli vlítnul a je to také..Ze signálovky vedou dolů 4-ři drátky(viz. obr)červený měřím 12v,černý je zem,bílý 0.2v a žlutý,který vede dolů na ten tranzistor nenaměřím nic..že by tím zkratem bup213 to schytala ta signálovka?škoda,že někdo nemůže změřit,kolik voltů má jít kde..

#20 Příspěvek od **Zaky** » 09 led 2017, 22:10

Všechno jsou to běžné IO, tady není třeba, aby ti kdokoli cokoli měřil, stačí voltmetr a osciloskop a v momentě musíš vědět, kde je problém. Pokud nevíš, začni si od toho výstupu impulsů malovat schéma, bude stačit kousek obvodů kolem. Nějak si nedovedu představit, jak opravuješ nějaké to LCDčko, když s tímhle vedeš takovou válku. :-(

Kvicala_r · #21 Příspěvek od **Kvicala_r** » 09 led 2017, 22:16

To je jako Ionic care triton? Pokud jo, tak je ten pajšl celkem humus. Dnes už bych čekal spíš něco v smd..

fredis · #22 Příspěvek od **fredis** » 09 led 2017, 22:20

O jakou signálovku se jedná? A nebo V? :wink:

Lubanec · #23 Příspěvek od **Lubanec** » 09 led 2017, 22:33

Pro Kvicala r..ano je to tato černá mrcha..Co třeba P.fredis,že by jste se mi na to koukl a skusil opravit?Nebo někdo poblíž Moravské třebové,kdo by na to koukl..toto je už asi nad mé síly..zvládnu několik věcí,ale toto je oříšek už pro mne.. :oops:

Lubanec · #24 Příspěvek od **Lubanec** » 22 led 2017, 19:55

Hezký večer všem..tak sem se zase měl možnost dostat k čističce..Impulz na G jde..Asi byl špatný napájecí káblík na vn-ko..Když sem ho vyměnil,tak mi to odpálilo opět ten tranzistor..Tak sem sehnal jiný a mezi Vn a desku jsem vsadil pojistku(raděj pro případ) dal sem tam 2,5Ah..Třikrát zhruba sem to na 2 vteřiny zapl a skoušel pojisku mnou danou mezi vn..Byla dobrá..složil sem obal na delší odskoušení a zdálo se mi jako že nic..tak sem pojistku proměřil a byla Ko..Snad to neznačí prošvihlé Vn :-(

Ale díky pojistce mi neodešel už tranzistor..ale při tom cca 2sec. testech sem cítil takový yonizující smrádek :thanks:

Lubanec · #25 Příspěvek od **Lubanec** » 23 led 2017, 16:46

Samozdřejmě sem vn-ko měřil a ukazuje nějaké hodnoty..nějaký odpor..zda-je to správně,nevím..s VN také skušenosti ještě nemam

Lubanec · #26 Příspěvek od **Lubanec** » 23 led 2017, 20:50

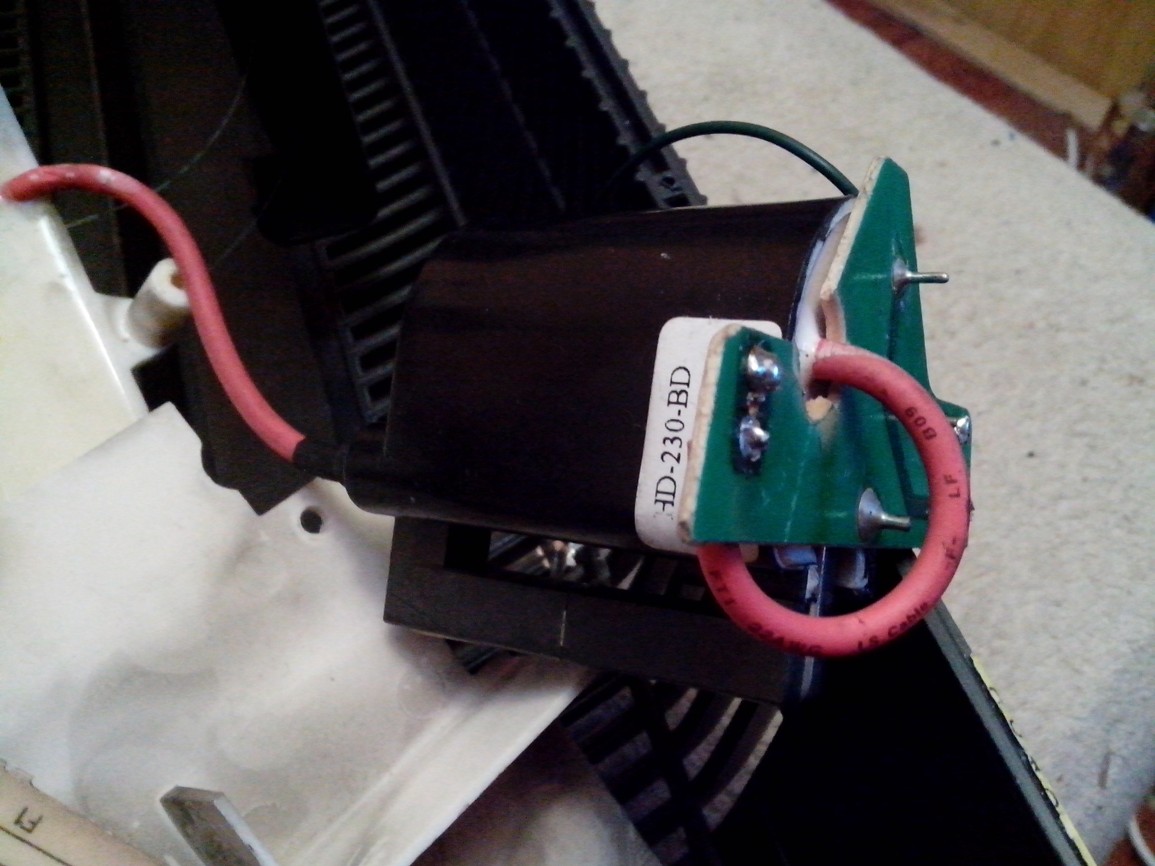

Vytáhl jsem bokem VN..odletoval dráty a přes multimetr pípákem mi při změření trafa mi to pípe..je asi šluslý to Vn,že ano?Tím je oprava již nemožná,vidte.. :cry:

tornado6 · #27 Příspěvek od **tornado6** » 24 led 2017, 12:40

Lubanec,lubanec ked merias primar VN trafa pipacom tak namerias prd lebo je to spinane trafo a preto ho musis merat na indukcnost nie na odpor :idea:

fredis · #28 Příspěvek od **fredis** » 24 led 2017, 13:28

Je to marný.. :roll:

Lubanec · #29 Příspěvek od **Lubanec** » 24 led 2017, 21:54

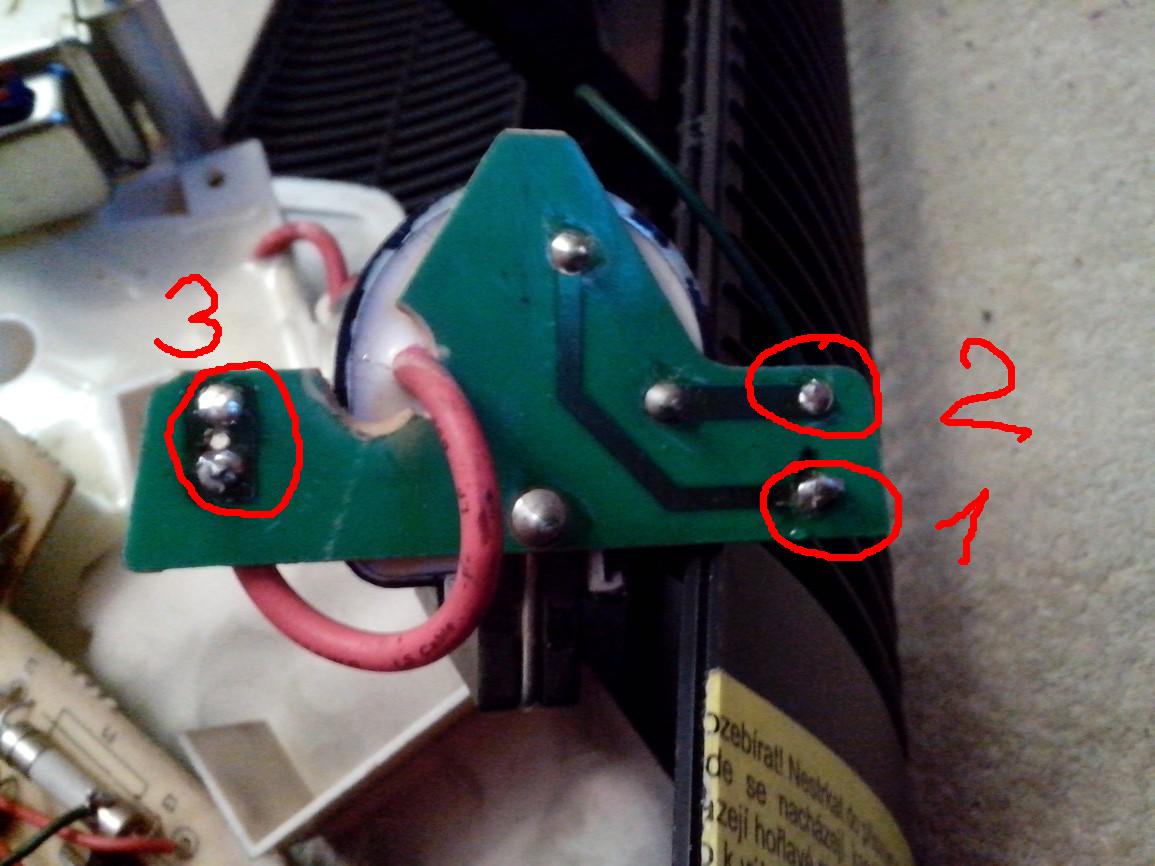

No myslím že sem měril správné piny,né?Skoušel sem pin 1 vs pin 2..jak jinak by se to mělo měřit?A na indukci je asi jiný měřák,než multimetr,né?Díky..Přiložím foto

zvaty · #30 Příspěvek od **zvaty** » 25 led 2017, 05:04

Stovky komentaru a schema vn. Casti stejne nenakreslis. Komu neni rady tomu papa.
