Schéma jak zapojit 3-fázové čerpadlo studny

[mot3020]

motorový jistič jsem objednal dle vašich rad menší

takže jistič na ovládání spíše tento?: http://www.schrack.cz/eshop/jistice-pro ... 18102.html

a ten proudový chránič nemůžu žádný najít, co třeba tento, ten je "zpožděný" ale zase je to 40A, ten 25A mají zpožděný pouze 2 pólový: http://www.schrack.cz/eshop/jistice-pro ... 24103.html

[kbulda]

Motorový jistič rozsah 4 - 6A je na motor cca 2,5kW. Pro motor 1,1kW to chce 1,6 - 2,5A. A jaké je jištění před tím?

Ty hodnoty pro motorový jistič mi vybral prodejce (s hodnotami z motoru byl seznámen), mám tedy objednávku ještě změnit? Jaké je jištění před tím, ještě nevím ale předpoklad je, že to budou zase pojistky, v domě je totiž také stará dřevěná rozvodnice s pojistkami.

[jova1]

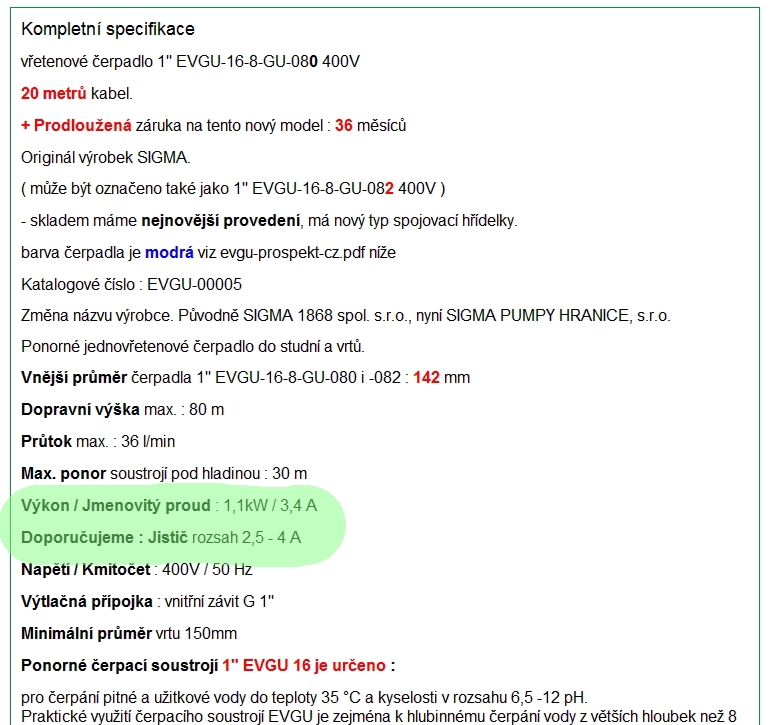

Ano máš pravdu, podle toho prospektu co jsi sem vložil se zdá, že to opravdu chtělo jistič o jednu řadu vyšší na těch 2,5 – 4A. Bohužel bez toho změření skutečného proudu klešťákem se to dá těžko určit a já vycházel z těch 1,1kW čerpadla a prospektu výrobce jističe. Ale zatím bych neházel flintu do žita, to čerpadlo je stavěná na výtlak 80m a to se asi zde požadovat nebude, třeba těch 2,5A bude stačit a bude to i dostatečně citlivé na případné přetížení nebo výpadek jedné fáze.

[Achab]

...ten proudový chránič nemůžu žádný najít...

Taky je možnost podle okolností ten chránič vynechat ale v rozvodnici počítat s rezervou pro případné pozdější doplnění.

Pokud už je předřazený vhodný chránič v instalaci a nejsou problémy s výpadky tak další v sérii je zbytečný. Pokud předřazený není tak samostatný chránič pouze pro čerpadlo stejně celkový stav ochrany v objektu nevyřeší. Stávající instalace podle toho rozvaděče na dřevě taky zřejmě nebude příliš v souladu s ČSN...
