Záznam telefoního hovoru s pevné liky do PC

Zpráva

samponek · #16 Příspěvek od **samponek** » 20 led 2017, 15:36

Ustřihni 1cm široký a 5cm dlouhý pásek slabého měděného plechu ( získáš ho například z transformátoru spínaného zdroje z CRT monitoru )

Oviň jím nf transformátor včetně transformátorových plechů tak, aby tvořil závit nakrátko ( je to důležité kvůli stínění a možnému brumu)

Stínění spoj s jedním koncem sekundárního vinutí a připoj na stínění kablíku, druhý ( vnitřní) vodič stíněného kablíku připoj na vstup magnetofonu ( nebo mic vstupu NTB )

Primární vinutí připoj na svoje udělátko.

markoni · #17 Příspěvek od **markoni** » 20 led 2017, 17:33

samponek píše:Ustřihni 1cm široký a 5cm dlouhý pásek slabého měděného plechu ( získáš ho například z transformátoru spínaného zdroje z CRT monitoru )

Oviň jím nf transformátor včetně transformátorových plechů tak, aby tvořil závit nakrátko ( je to důležité kvůli stínění a možnému brumu)

Stínění spoj s jedním koncem sekundárního vinutí a připoj na stínění kablíku, druhý ( vnitřní) vodič stíněného kablíku připoj na vstup magnetofonu ( nebo mic vstupu NTB )

Primární vinutí připoj na svoje udělátko.

Tak toto je pro mně španělská vesnice já jsem to myslel takto

samponek · #18 Příspěvek od **samponek** » 20 led 2017, 18:24

Zapoj to jak jsem Ti popsal, transformátor potřebuje být zatlumen odporem ( aspoň nějakým ) a to tvůj návrh zapojení nesplňuje ( na primární straně)

markoni · #19 Příspěvek od **markoni** » 20 led 2017, 19:48

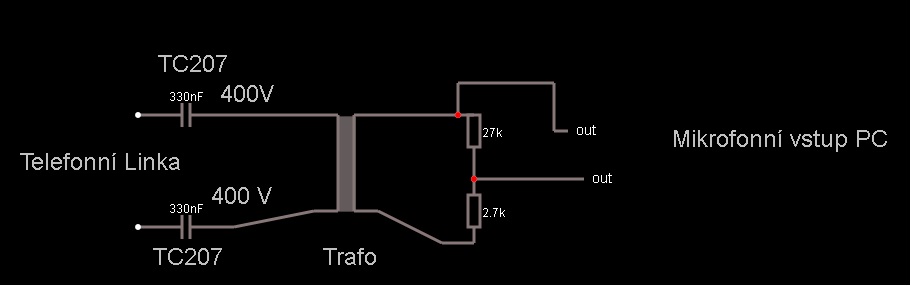

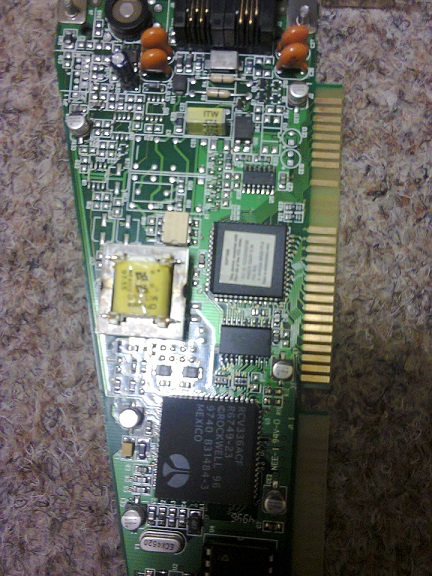

Tady jsem našel ještě starší modem s toho trafo taky může být?

Oviň jím nf transformátor včetně transformátorových plechů tak, aby tvořil závit nakrátko ( je to důležité kvůli stínění a možnému brumu)

aby tvořil závit nakrátko

jakým způsobem ho ovinout mě to není jasné?
ten plech sehnat bude asi pro mne fuška

díky

samponek · #20 Příspěvek od **samponek** » 20 led 2017, 20:23

Můžeš použít.

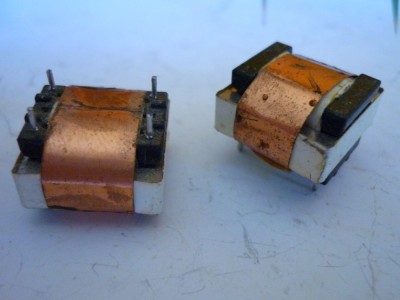

Cu plechem to oviň ve směru vinutí cívky a přes celý, to znamená i přes to železo ( trafoplechy) a na koncích zaletuj, aby vznikl závit nakrátko ( stínění)

markoni · #21 Příspěvek od **markoni** » 20 led 2017, 20:43

Ve směru vinutí :roll:

to je jak? promin ale já jsem lama.

samponek · #22 Příspěvek od **samponek** » 20 led 2017, 20:50

Takhle

markoni · #23 Příspěvek od **markoni** » 20 led 2017, 20:56

To jsem potřeboval moc díky

markoni · #24 Příspěvek od **markoni** » 21 led 2017, 11:21

Nemůže to být alobal?ten plech asi neseženu :oops:

serviceman · #25 Příspěvek od **serviceman** » 21 led 2017, 11:24

Patrně by stačilo těsné ovinutí měděným drátem.

samponek · #26 Příspěvek od **samponek** » 21 led 2017, 17:22

Ovinutí drátem by stačilo, konce vinutí spoj, kyž bude drát lakovaný.
Alobal se těžko letuje ( pokud nemáš pastu)

markoni · #27 Příspěvek od **markoni** » 22 led 2017, 17:54

Promiňte mi ještě jedno upřesnění: jak poznám primární vynutí trafa není to jedno v tomto případě když je to 1:1? :oops:

díky

samponek · #28 Příspěvek od **samponek** » 22 led 2017, 18:10

Mají stejný počet závitů, ale rozdílný odpor vinutí, protože horní vinutí je drát delší ( je navinutý na spodním)
ATS256 145Ω a 156Ω.

markoni · #29 Příspěvek od **markoni** » 22 led 2017, 18:20

Takže primární vinutí je vyšší odpor hodnota nebo nižší? díky

#30 Příspěvek od **Hill** » 22 led 2017, 19:40

Které vinutí použiješ jako primární, to záleží na typu a zapojení telefonu, to ti sotva někdo řekne. Budeš to muset vyzkoušet tak i tak.

Důležité jsou i úrovně: ty jsou v telefonu v řádu stovek milivoltů, což je pro mikrofonní vstup moc.
Navíc přímo z telefonní linky bude problém s úrovňovým rozdílem mezi tvým hovorem a hovorem protějšího účastníka, lepší je, když bude protějšek silnější.

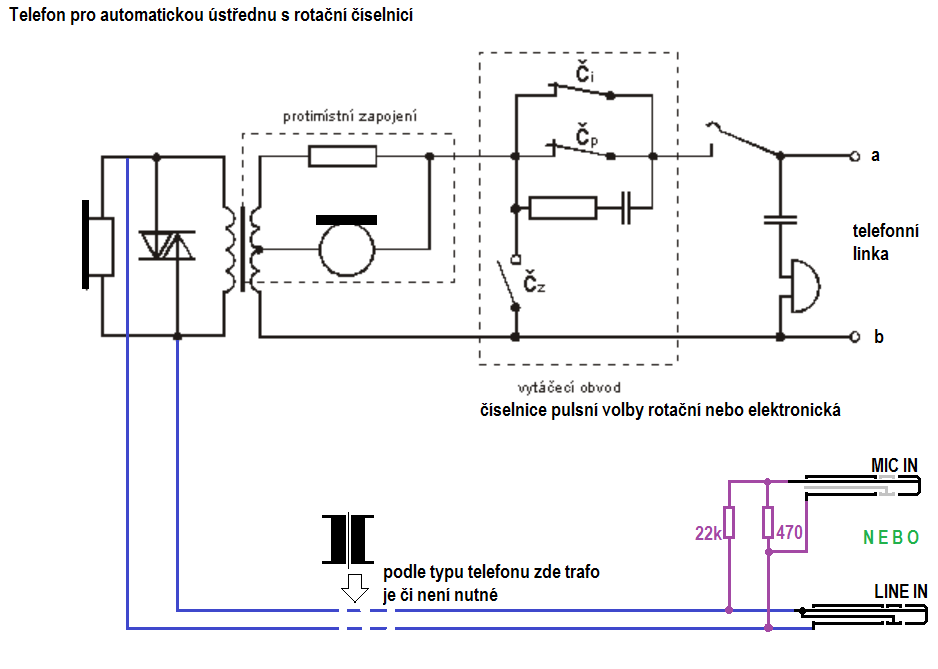

U starých telefonních přístrojů s rotační číselnicí bylo nejlepší vzít signál pro záznam přímo z vývodů na sluchátko. Jednak vývodu do sluchátka je potlačená úroveň signálu z vlastního mikrofonu (aby sis sám sobě neřval do ucha, tzv.protimístní zapojení, které z dvoudrátu udělá slušný čtyřdrát), jednak je sluchátko galvanicky oddělené od telefonní linky hovorovým transformátorem, který v telefonu už je.
V přístrojích s tónovou volbou už se protimístní zapojení řešilo elektronicky pomocí diferenciálního zesilovače, takže tam už je mimořádné vhodné použít oddělovací trafo - primár na dráty do sluchátka, sekundár do vstupu LINE IN.
U nejnovějších přístrojů, například řady Gigaset, už je oddělovací trafo nezbytné, protože ho budeš přes oddělovací kondenzátor připojovat primárem přímo na telefonní linku, stejnosměrnou složku musíš oddělit, jinak, i když třeba samotné trafo bude mít dost velký odpor na to, aby "vyvěsilo", rozhodně bude stačit na to, že po zavěšení telefonu zůstane linka obsazená. Proto ten kondík.
A vypínač - ústředna si testuje čas od času připojená zařízení a může to trafo, i když připojené přes kondenzátor, identifikovat jako nestandardní zařízení.
Jestli máš jen mikrofonní vstup, pak ti nezbude, než pro něj spáchat odporový dělič asi tak 50:1 a signál zapojit mezi střední kontakt a plášť. Druhý kontakt (normálně pro pravý kanál) nezapojíš
