Akými CYKY 1,5mm káblami ,prepojiť tieto vypinače.

Zpráva

#16 Příspěvek od **Hill** » 25 říj 2017, 05:53

Jáno, ale to jsme tu řešili například už v roce 2011.:
kde nemůžeš propojit světla skrz krabici vypínače, tam se k vypínači tahá CYKY-O (elektrikáři slyší dodnes spíše na "Áčko"), samotný rozvod napájení do krabice a ke světlu od ní CYKY-J ("Céčko").
V tom odkazu je to kreslené se svorkami Wago, vejdou se i kolem přepínače 7 do mělké panelákové krabice, ale stejně dobře můžeš použít i zkrucovací spojky.

Jenys · #17 Příspěvek od **Jenys** » 25 říj 2017, 07:57

To Hill, ty skrucovací svorky se používaly jak jsem zjistil i v rokách kolem 1940, měli jsme je v baráku z roku 1941. Ty svorky tehdy byly porcelánové.
Jak píšeš, mělo by se to tam vejít, kór když by byla ta krabice hluboká.

Peedros · #18 Příspěvek od **Peedros** » 25 říj 2017, 08:05

Jsem to blbe napsal, norma to asi porad pripousti, drive se to pouzivalo bezne, dnes k tomu neni moc duvod, obzvlast ne v tomto pripade. Je to akorat prace navic a nic se tim neusetri.

Jinak 12 vodicu je dost, ale da se, pokud koupis hlubokou KPR68. Zily spojit wagovkama a vodice stocit po vnitrnim obvodu krabicky. Pak se te tam tech 12 vodicu vejde, navic to budou 1,5mm2, ty jsou jeste v pohode s ohebnosti.

tiktak1953 · #19 Příspěvek od **tiktak1953** » 25 říj 2017, 08:40

Uz som to aj ja tak robil,ze som vyhodil dno hlbokej krabice pod vypinac a tak to vsetko tam pospajal!Fuserina, nefuserina!

tiktak1953 · #20 Příspěvek od **tiktak1953** » 25 říj 2017, 08:47

Daju sa zapojit draty zo zasuvky 230V do dalsej zasuvky kde je VAGO system a nie pod skrutky?To znamena tri droty vstup a tri droty vystup do dalsej zas..Je tento VAGO sys.bezpecny pre zasuvky kde tecie aj 10-16A.

#21 Příspěvek od **Michal22** » 25 říj 2017, 09:14

Popravdě, já mám z těch wagovek rozporuplné pocity.
Ale realita je taková, že dnes budou už na miliónech míst, neslyšel jsem ještě nikdy, že by přímo tyhle svorky byly příčinou nějakého problému.
No a protože míváš na zásuvkách svorky zdvojené, tak ti vlastně výrobce sděluje, že se s napojováním dalších zásuvek v řadě počítá.

Peedros · #22 Příspěvek od **Peedros** » 25 říj 2017, 09:21

Wago snese prekvapive hodne,16A mu nedela semebensi problem. Snese i petinasobek nominalni hodnoty,driv ti sleze izolace z dratu. Myslim ze nekde na elektrika.cz bylo video z testovani.

#23 Příspěvek od **Hill** » 25 říj 2017, 10:49

Jenys píše:To Hill, ty skrucovací svorky se používaly jak jsem zjistil i v rokách kolem 1940, měli jsme je v baráku z roku 1941. Ty svorky tehdy byly porcelánové.
Jak píšeš, mělo by se to tam vejít, kór když by byla ta krabice hluboká.

Kroutilky jsou starý vynález (izolovaná matice s kónicky řezaným závitem, kterou z drátů uděláš vrut), Amíci je používají už snad od dob elektrifikace, jen u nás se kroucený spoj netoleroval, a to bez ohledu na to, zde ho drží pohromadě něco jiného, nebo nedrží.
Kroutilky se proto pro mnoho našich elektrikářů na konci tisíciletí zjevily jako horká novinka. A dodnes tak pro vnější podobnost říkají i vekosvorkám, ačkoli ty nejsou určené pro kroucené spoje (ty mívaly různou konstrukci, například šlo pouze o svorku s červíkem z boku a navrchu se závitem pro našroubování izolační čepičky), přesto do nich často a mnozí ty dráty zkrucovali. Stejně tak i tyto schválené po mnoho let jsou a drží dodnes. Ba se i dodnes prodávají.

Charos · #24 Příspěvek od **Charos** » 25 říj 2017, 10:55

...ale také jsem mluvil s elektrikáři, kteří ty wago svorky viděli vyhořelé...
Já je používám a zatím vše OK.
Ty zkrucovací (našroubovávací) j etakový návrat do minulosti, ale myslím, že taky musí fungovat , pokud se našroubují správně.
Jak to bývá, problém se časem projeví, pokud se něco ojebe, jak vždy...

Ten druhý typ, co postoval Hill, provedení ze 60.let v provedení s bakelit. šroubovací čepičkou, jsem ale viděl často povolené se všemi následky.

jirka5 · #25 Příspěvek od **jirka5** » 25 říj 2017, 11:54

To tiktak1953:

Pokud tvůj obrázek odpovídá skutečnému prostorovému uspořádání, pak je to jednoduché. Přívod proudu a odchod do světla CYKY-J 3x1,5 (dříve CYKY 3Cx1,5), propojení mezi spínači CYKY-O 3x1,5 (dříve CYKY 3Ax1,5). Postačil by samozřejmě CYKY 2Ax1,5, ale ten se v nové řadě značení nevyrábí.

A ještě něco. Nelze tahat samostatně L a vedle toho PE s N. Obě rozbočné krabice musí byt tedy vzájemně propojeny CYKY-J 3x1,5, jinak to ani nebude fungovat. Tyto krabice jsou ovšem celkem zbytečné, rozbočení lze provést výhodněji pod pod spínači.

Osobně bych to takto vůbec nezapojoval a použil bych impulzní relé a ovládání tlačítky. Výhody jsou zřejmé - počet ovládacích míst lze libovolně zvýšit nebo snížit, nehrozí nebezpečí zakousnutí "křížáku" v nedefinované poloze, tlačítka lze vybavit doutnavkami - a hlavně, pokud se přívod ke svítidlu vede rovnou od relé samostatným kabelem nikoliv souběžně s ostatními kabely, tak se výrazně omezí možnost naindukování napětí do přívodní žíly a tím se předejde nepříjemnému problikávání úsporek a LED žárovek.

tiktak1953 · #26 Příspěvek od **tiktak1953** » 25 říj 2017, 13:05

[quote="jirka5"]To tiktak1953:

A ještě něco. Nelze tahat samostatně L a vedle toho PE s N. Obě rozbočné krabice musí byt tedy vzájemně propojeny CYKY-J 3x1,5, jinak to ani nebude fungovat. Tyto krabice jsou ovšem celkem zbytečné, rozbočení lze provést výhodněji pod pod spínači.

Neviem, pre čo by to tak nemolo byt tahane v trubkach ,(ja som si to tak urobil v dome pred 35 rokmi a NO probléma)ked prvy a posledny vyp.na chodbe je od seba 20m.Nemusia byt vobec obe krabice prepojene.Nulak je len jeden,mozes ho zobrat na svetlo kde chceš.Tak isto L a PE od kial chceš na svetlo.

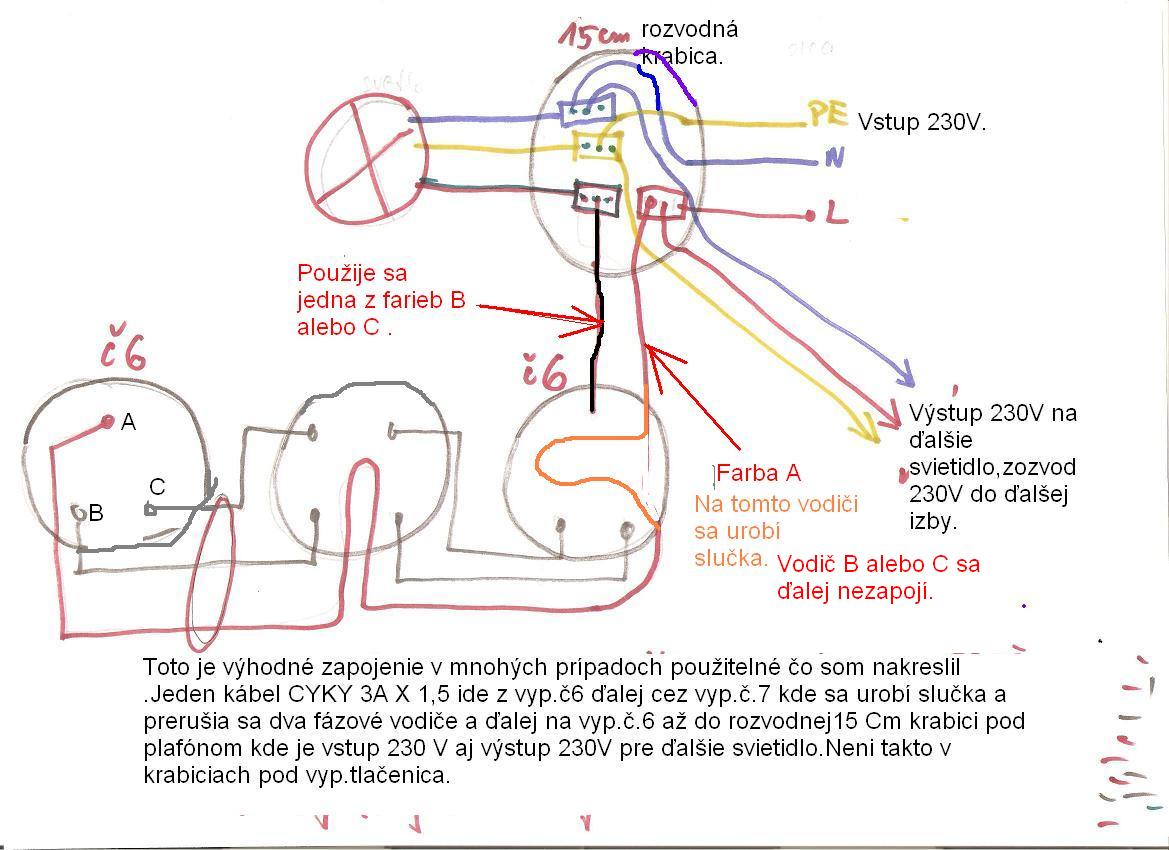

Tu som nakreslil dost vhodne zapojenie svietidla s troch a viac miest.

jirka5 · #27 Příspěvek od **jirka5** » 25 říj 2017, 15:29

Pokud se dobře pamatuji, tak v nějaké normě stojí, že vodiče jednoho proudového obvodu musí vést ve společném obalu. Věděli by to určitě Hill nebo Achab. Ale i z praktického hlediska není vhodné mí do jednoho kouta chodby přivedený "nulák" a do druhého fázi. Vodič N nemůžeš vzít, kde chceš, ale zase jen z téhož proudového obvodu. Když to nedodržíš a budeš-li mít osazeny proudové chrániče, pak se můžeš dočkat pěkných legrácek.

Elektroinstalační trubky jsou o.k., určitě jsem pro jejich využití, pak ti ovšem stačí vodiče CY 1,5mm2, které koupíš v potřebných barvách. Někdy se tím ušetří i spousta svorek, tím pádem i možných poruchových míst. Tys ovšem původně mluvil o kabelech CYKY.....

tiktak1953 · #28 Příspěvek od **tiktak1953** » 25 říj 2017, 15:38

Co vsetko sa napisalo!V starom dome mam siet 35 rokov TNC,mne to bolo takto vyhodne zapojit!Ved nulak ci fazu v dome mas na kazdom metri skoro v krabici,Ja som si urobil uz vtedy pred 35 rokmi zapinanie,vypinanie TV z posteli a vselico ine sam.TV rozvody,telefon rozvody,ani internet kable som nemusel sekat.No problema ,aj za prudovym chranicom v sieti TNC-S je vsade jedna N z jedneho N mostika.Ani tu v sieti TNC-S to neni problem ,kde zoberieš N ci PE pre jeden obvod.Zober si ,kolko drotu od zač.po koniec chodby, kde je šest vyp.som usetril.
Ano ,prerabka (nie u mna)sa pre rychlost robit bude s CYKY kablami.

tiktak1953 · #29 Příspěvek od **tiktak1953** » 25 říj 2017, 16:02

Mam dalsie otazky: 1,musi byt zapojena zasuvka 400V pat vodicova v novej inštal.pre cirkularku cez prudovy chranič napr.40A/30mA.aky typ.
2. musí byt zapojena ponorka zn.Sigma na 380V(pri novej instalacii) cez prudovy chranič typu G alebo S?Lenze,čo ked maju este s kablom 3XL a PEN.N-ko na chranic nema,tak ako vyhodi chranič.Toto neviem.dik za vsetko do teraz.
3.Ako mam tieto dve veci vyriesit.Kazde samostatny obvod,a oboje s prudovym chranicom?.Cez 16A ističe za chranicom.

palmalsport · #30 Příspěvek od **palmalsport** » 25 říj 2017, 16:58

Neznám STN na slovensku.
1)U nás platí, pro zásuvku 400V/16A kabel 5 x 2,5mm2, jistič a proudový chránič s Idn = 30mA.
2) Ponorka,(nautila), nemusí být přes proudový nchránič.
3)Viz 1 a 2
