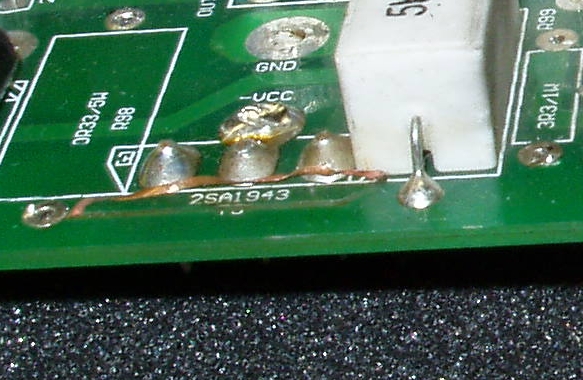

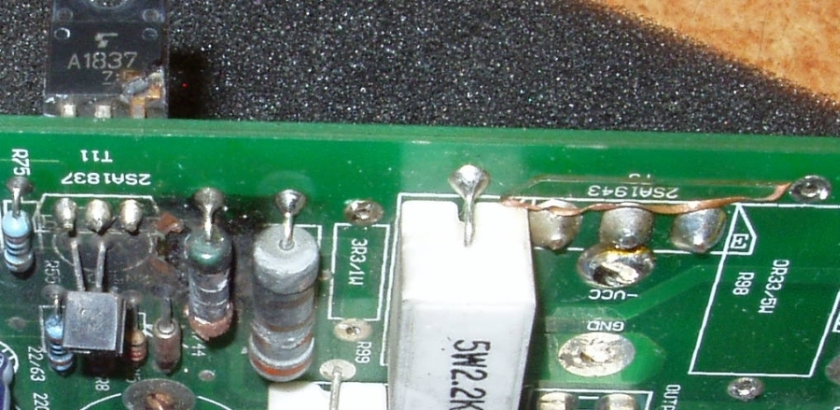

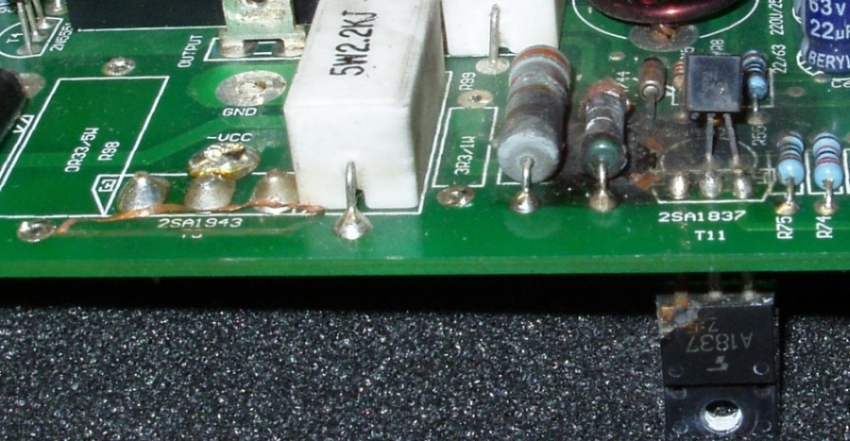

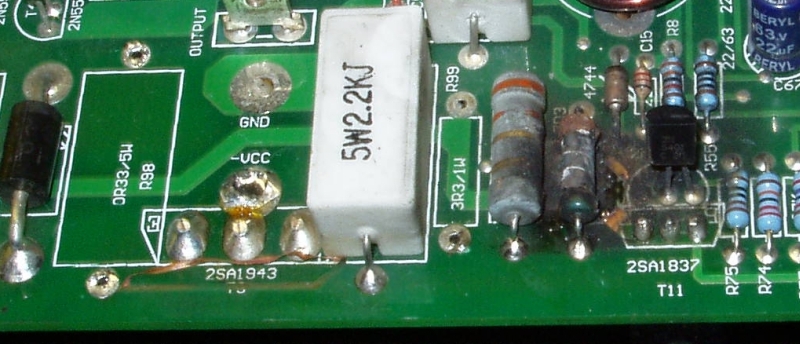

Pár chuťovek z jednoho kanálu. Z druhé strany a v druhém kanálu ty fólie i tranzistory vypadají podobně, místy i hůř, z některých těch TO220F zůstaly v desce jen ohořelé nožky. V druhém kanálu má tlumivka krásně zlatavou barvu, ale v relé je díra. Tady není. Až budu mít rozdělaný ten druhý, udělám pár fotek zas.
Kde dneska prodávají dobrý 2N5401/5551, ideálně ONS, přinejhorším FA, nevíte prosím někdo?

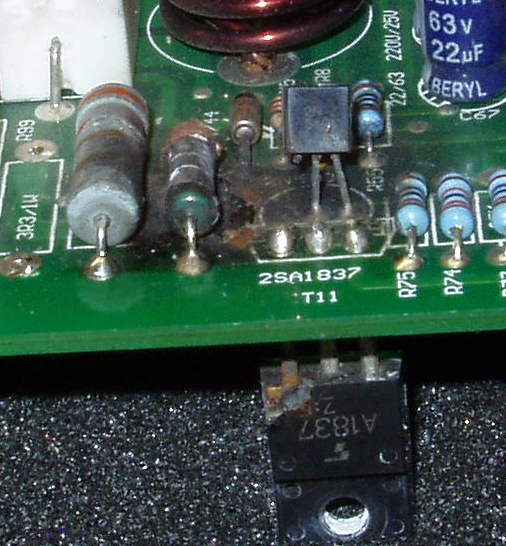

A docházej mi i A1837/C4793, kde prosím ještě mají TOS? Tohle už podle fontu origoše nebyly, špatná nápodoba asi i zevnitř.
Úplně všecky malý sráče, co tam jsou /i v ochranách/ jsou taky bez loga-data, diody dtto. Font a tisk na původních A1943/C5200 taky nevypadá, že by o jejich výrobě věděl strýc Tošiba...
Toto není první A-A co dělám. Ale je to první, co vidím takhle zpajcovaný a oddělaný. Takhle bývaly zpajcovaný jen Omnitroniky a podobnej level.
Naposled jsem spravoval od A-A sympatickou, 1U VLP300. Všecko originální, kvalitní, pěkně udělaný, přes týrání a poloucpaný větráčky to drželo. Byly tam od časté hňupské manipulace jen vylámané jack i XLR zásuvky.
American Audio VLP-1500
Moderátor: Moderátoři

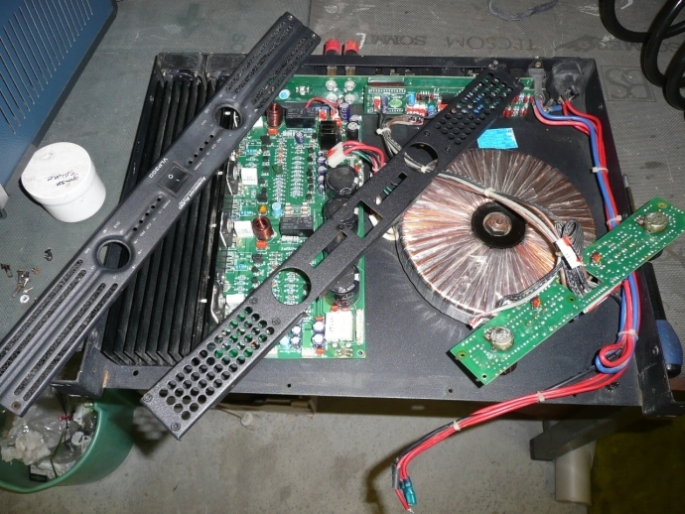

Tady je schéma VLP-300, kdyby někdo potřeboval.
Obrázek vnitřku není můj, někde jsem ho šlohnul. Je to už nějaká cut cost verze - chybí tam po jenom páru 1943/5200 na kanál a celkově je to uvnitř hnusnější, než jsem měl v rukou já.
Obrázek vnitřku není můj, někde jsem ho šlohnul. Je to už nějaká cut cost verze - chybí tam po jenom páru 1943/5200 na kanál a celkově je to uvnitř hnusnější, než jsem měl v rukou já.
- Přílohy
-
-
American Audio VLP-300_sch.pdf- (72.51 KiB) Staženo 139 x
sinclair: pěkně zdecimované...

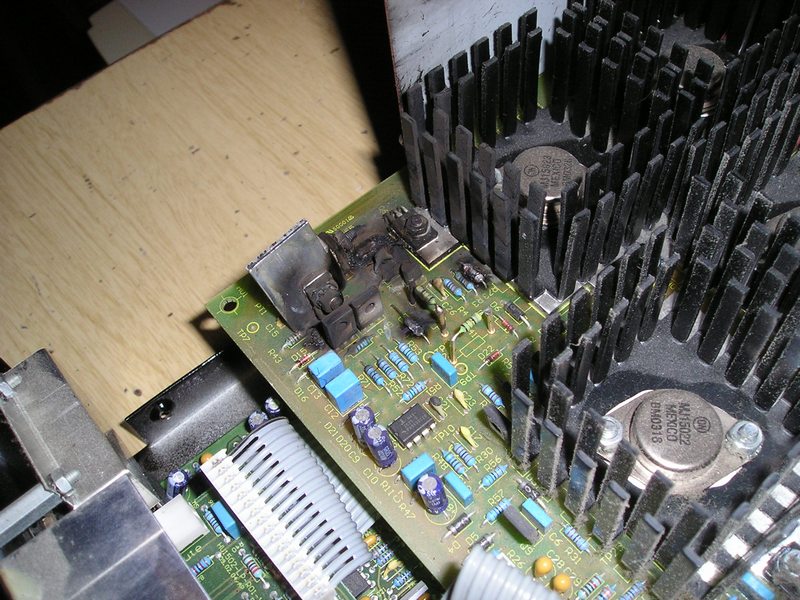

OT: taky jsem se setkal snad s ještě horším případem: basový zesilovač Quantum QT600, komplet koncáky v háji, spoje pod shořelou částí neexistovaly. Nová oživená deska byla tehdy (cca r. 2010) k mání za 4 tis. Kč. Majiteli jsem navrhnul výměnu, ale zdálo se to moc. Cena zesilovače cca 25 tis. Kč. Další osud zesilovače nevím... Obrázek pro ilustraci zde:
OT: taky jsem se setkal snad s ještě horším případem: basový zesilovač Quantum QT600, komplet koncáky v háji, spoje pod shořelou částí neexistovaly. Nová oživená deska byla tehdy (cca r. 2010) k mání za 4 tis. Kč. Majiteli jsem navrhnul výměnu, ale zdálo se to moc. Cena zesilovače cca 25 tis. Kč. Další osud zesilovače nevím... Obrázek pro ilustraci zde:
- Přílohy
-
Význam slova dezolát: Člověk náchylný k podlehnutí konspiračním teoriím, šířící dezinformace, nepátrající po pravdě a souvislostech, následující stádo. Dezolát má ve všem jasno, nikdy nepochybuje...
To ok1hga:
Feritové trubičky dlouhé asi 4mm dává NAD na báze úplně všech koncových tranzistorů "rychlých" typů, tj. s Ft nad 10MHz.
Krom tohoto opatření dávají zásadně do všech bází konců i proudových budičů ještě odpory okolo 2,2-4,7 ohmu. Ty trubičky i stoppery zásadně všude, včetně těch nejlevnějších 60-80W konců s rychlými darlingtony, v multikanálových AV receiverech řady T7.
Mnohdy u těchto lacinějších konců chybí dost jiných věcí /tlumivky třeba/, má to jen jeden emitorák skrz ochranu, ale ty trubičky a stoppery nechybí u těch darlingtonů nikdy.
Používali tam vždy hodně odolný, 100 a 130W darlingtony od SanKen a ty mají Ft od 50 do 70MHz podle vodivosti. Nějaký podobný opatření tam asi nutně být musí. Dyť jsou to v podstatě už vf tranzistory...
Zajímavost, co stojí za pozornost: Všimli jste si někdo, že ty nejpoužívanější audio Darlingtony SanKen postrádají obvyklý, vnitřní Rbe odpor u prvního tranzistoru? Mají ho skoro bez výjimky všecky ostatní darlingtony, univerzální i audio, ale od SanKenů ne.
Jde o typy B1560/D2390, B1647/2560 a pár podobných dvojic. Nemají ho ani modernější STD01N/01P, STD03N/03P, neměly ho ani starší typy SAP8-15.
Proč myslíte, že tam ten odpor nedávají?
Zaregistroval jsem i u hodně starých zesilovačů od NADu, ještě s konci v TO3 a na chladičích, ne v desce. Na bázovém drátu do starých a pomalých MJ2955/2N3055, nebo MJ15001/15002 byl nejblíž nožky tranzistoru TO3 maličký toroidek Ø cca 7-8mm. Tenký bázový přívodní drát jím byl i 3x provlečený.
V koncovém stupni, zapojeném ala C270-C370-C352-C372-C272, je na několika místech toho Edvardsenova Temelína, různých klasických tlumivek celkem šest. Krom těch samozřejmých trubiček u konců.
Kromě těch 4mm na bázích konců jsou to feritové trubičky Ø5x7mm s 3-8x provlečením drátu asi 0,4mm.
Napadá mě, co asi provádí špatně zvolený, brzo přesycený ferit zrovna na bázi rychlého výkoňáku, kde běžně špičkově tečou mnohé stovky mA až jednotky A.
Feritové trubičky dlouhé asi 4mm dává NAD na báze úplně všech koncových tranzistorů "rychlých" typů, tj. s Ft nad 10MHz.
Krom tohoto opatření dávají zásadně do všech bází konců i proudových budičů ještě odpory okolo 2,2-4,7 ohmu. Ty trubičky i stoppery zásadně všude, včetně těch nejlevnějších 60-80W konců s rychlými darlingtony, v multikanálových AV receiverech řady T7.
Mnohdy u těchto lacinějších konců chybí dost jiných věcí /tlumivky třeba/, má to jen jeden emitorák skrz ochranu, ale ty trubičky a stoppery nechybí u těch darlingtonů nikdy.
Používali tam vždy hodně odolný, 100 a 130W darlingtony od SanKen a ty mají Ft od 50 do 70MHz podle vodivosti. Nějaký podobný opatření tam asi nutně být musí. Dyť jsou to v podstatě už vf tranzistory...
Zajímavost, co stojí za pozornost: Všimli jste si někdo, že ty nejpoužívanější audio Darlingtony SanKen postrádají obvyklý, vnitřní Rbe odpor u prvního tranzistoru? Mají ho skoro bez výjimky všecky ostatní darlingtony, univerzální i audio, ale od SanKenů ne.
Jde o typy B1560/D2390, B1647/2560 a pár podobných dvojic. Nemají ho ani modernější STD01N/01P, STD03N/03P, neměly ho ani starší typy SAP8-15.
Proč myslíte, že tam ten odpor nedávají?
Zaregistroval jsem i u hodně starých zesilovačů od NADu, ještě s konci v TO3 a na chladičích, ne v desce. Na bázovém drátu do starých a pomalých MJ2955/2N3055, nebo MJ15001/15002 byl nejblíž nožky tranzistoru TO3 maličký toroidek Ø cca 7-8mm. Tenký bázový přívodní drát jím byl i 3x provlečený.
V koncovém stupni, zapojeném ala C270-C370-C352-C372-C272, je na několika místech toho Edvardsenova Temelína, různých klasických tlumivek celkem šest. Krom těch samozřejmých trubiček u konců.
Kromě těch 4mm na bázích konců jsou to feritové trubičky Ø5x7mm s 3-8x provlečením drátu asi 0,4mm.
Napadá mě, co asi provádí špatně zvolený, brzo přesycený ferit zrovna na bázi rychlého výkoňáku, kde běžně špičkově tečou mnohé stovky mA až jednotky A.
Milane musel bys vidět, co ty fólie dělají při ohřátí. Drží to v podstatě jen nepájivka a taky prokovy. Po ohřátí se na ploše tak 1cm2 udělá bachor, postupně zchladnutím splaskne,a le je vidět, že ta fólie už na podkladu nedrží. A dělá to nejvíc jen na jedné straně, na minus šíně a u všech emitoráků, kde to dostalo šupu. plusová šína je tam o třetinu širší.
Ale jistěže to půjde spravit, už umím odhadnout, co by byla zbytečná práce. Ale kůli chování té desky tam radši dávám mnohem dražší A2121/C5949 a i zbytek chci dát značkový, aby se už nemuselo na desce nikdy nic pájet..
Ten výkonový pár mě stojí skoro 2x tolik, co značkový pár 1943/5200. Holt není tak hojně používaný.
Ale jistěže to půjde spravit, už umím odhadnout, co by byla zbytečná práce. Ale kůli chování té desky tam radši dávám mnohem dražší A2121/C5949 a i zbytek chci dát značkový, aby se už nemuselo na desce nikdy nic pájet..
Ten výkonový pár mě stojí skoro 2x tolik, co značkový pár 1943/5200. Holt není tak hojně používaný.
