Druh a hodnota tlumivky

Zpráva

VASEK_W · #16 Příspěvek od **VASEK_W** » 08 lis 2018, 21:32

Kdysi v dávnověku (cca 30 let zpátky) vyšel v Amatérském rádiu (obrázek byl i na titulní straně) eqvalizér řešený pomocí indukčností. A tam tedy byly také pěkní "macci". Vynuty byly myslím na feritových (?) hrníčkových jádrech. Možná by tam byla nějaká inspirace.

Takže jsem to našel: AR číslo 7, rok 1981, strana 10

Vašek

ZdenekHQ · #17 Příspěvek od **ZdenekHQ** » 08 lis 2018, 21:34

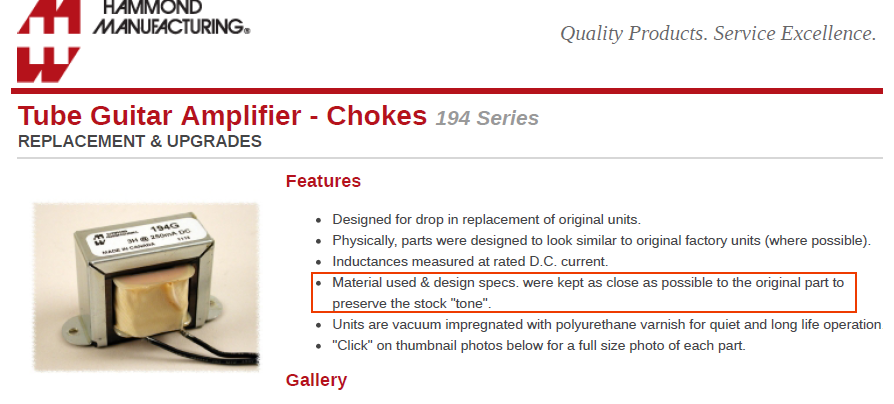

Třeba na Mouserovi si speciálně hlídají to, aby to jádro bylo téměř stejný, jak originál. Jinak to má "jinej zvuk". Což je logický. Ale pochybuju, že by někdo, kdo to se zvukem myslí vážně, šel do feritu.

BOBOBO · #18 Příspěvek od **BOBOBO** » 08 lis 2018, 21:45

Mám asi 4H na jádru tak 7x7 mm ? Používám k ověření funkce měřiče indukčnosti . "Dříve" to byla normální hodnota . Je třeba odlišit fci tl pro filtraci napájení a pro jiné hraní . A tu filtraci je třeba definovat pro výkon . Pro mW je jaksi jiná , než pro kW . Tedy jiná , má např. 4H .

ZdenekHQ · #19 Příspěvek od **ZdenekHQ** » 08 lis 2018, 21:50

Jenže oni opravdu "slyší" hysterezní křivku jádra. To není statické měření. Je to úplně jinej svět.

BOBOBO · #20 Příspěvek od **BOBOBO** » 08 lis 2018, 21:53

Slyší se jen na soplwebu , mnohokrát jsme zde řešili , že my měříme . Jinak jsi na čínské medicíně a za půl roku ji vyženou z faknem HK .................... Pro mne byly a budou jen kecy . Přestože jsem osobně postavil dost beden i zesáků ....... Politika je proti slyšení exaktní věc !

ZdenekHQ · #21 Příspěvek od **ZdenekHQ** » 08 lis 2018, 21:55

Ty máš taky svůj svět...

Crifodo · #22 Příspěvek od **Crifodo** » 08 lis 2018, 21:56

Indukčnosti řádu stovek mH a jednotek H se dají nacpat do větších hrníčků, 26 mm a výš, slušný malý permalloy jádro asi budeš shánět těžko. Na takových jádrech se vyráběly i magnetofonový hlavy v elektronkových dobách, indukčnost taky veliká http://www.ebastlirna.cz/modules.php?na ... 525#982525

ferdislav · #23 Příspěvek od **ferdislav** » 08 lis 2018, 21:56

Kluci chápu že to není asi to pravé ořechové, ale jde o počáteční pokus, pak se uvidí, o nic nejde, chápu že ty materiály by asi měli mít nějaké vlastnosti atd, ale já tyhle věci nikdy nedělal, vždy jsem měl plech a dostatek místa, tohle je něco uplně jinde, nějak začít musím a dát do prvního pokusu tlumivky skoro za tři tisíce je blbost, na to nemám ...

Vašku, dobrý nápad, díky, amáro už mám v pc, teď už jen sehnat hrníčky, to by ještě mohlo jít, je to přeci "náš" materiál, tak ho snad doma někdo vyštrachá !

Crifodo, díky,zkusím ty hrníčky, to musí pro začátek stačit..
ty dobrý jádra by byl boj poshánět, hrníčky snad budou dostupnější..

ZdenekHQ · #24 Příspěvek od **ZdenekHQ** » 08 lis 2018, 22:02

Někteří opravdu nepochopili. Ale pak se diví, co jim prodávají v supermarketech třeba pod názvem máslo. Stejně tak je to s tou cívkou 2,5H pro lampový zes. Dobře vám tak. 8-)

Crifodo · #25 Příspěvek od **Crifodo** » 08 lis 2018, 22:04

Hrníčky jsou za pár korun, indukčnost si snad z Al konstanty spočítáš.
http://ferity.cz/e-shop/cs/17-hrnicky

(hrníček není nutně jediný tvar, pokud seženeš jádra i s kostřičkou, klidně i na E nebo ETD atd.

BOBOBO · #26 Příspěvek od **BOBOBO** » 08 lis 2018, 22:05

Zase kecy . Jaký dobrý ????? Pro tebou ukázané účely se hodí vše . Tedy dle měření . Zítra vám vyfotím tehdejší equalizer z AR , kde jsem motal cívky . Pak jsem s tím přehrával nahrávky z B4 z 68mého . Dnes bych si nafackoval . Byl jsem mladej a nepoučenej ... Dnes mne poučili tolikrát , že je mi ouzko .....

#27 Příspěvek od **Hill** » 08 lis 2018, 22:08

Určitě to máš v [µH]? Hodnota AL se obvykle uvádí v [nH/z²], čili v hrnečku s AL = 2750 už při 190 závitech budeš mít indukčnost kolem 100 mH, při 605 závitech jsi na indukčnosti kolem 1 H.
Na vinutí stačí lakovaný drát Ø 0,1 mm a s ním už se taková indukčnost dá vyrobit přijatelně malá.

Docela dobré pojednání o feritových cívkách zde.

VASEK_W · #28 Příspěvek od **VASEK_W** » 08 lis 2018, 22:13

Škoda, že jsi tak daleko ... Mám někde krabice nějakých různých kompletních navinutých hrníčkových jader v plechových (?) stínících krytech z rozebraných zařízení (řádově stovky kusů, ale nemám měřák indukčnosti :-(

). Dále mám i nějaké sady hrníčkových jader nové nepoužité ... Jde o velikost a AL ...
Vašek

ferdislav · #29 Příspěvek od **ferdislav** » 08 lis 2018, 22:13

Měl jsen ma mysli dobré, jako že tak kvalitní nebo řekněme vhodný materiál že by celková velikost cívky byla podstatně menší třeba...

Ještě bych se zeptal to Al je ona konstanta jádra z která se dá spočítat tím vzorcem - počet závitů lomeno odmocnina z indukčnosti?

pro kontrolní měření bych si asi koupil levný multi asi něco jako
https://www.tme.eu/cz/details/ax-588b/d ... e/axiomet/
tohle třeba, jestli to není uplný odpad tedy...

ZdenekHQ · #30 Příspěvek od **ZdenekHQ** » 08 lis 2018, 22:15

Jo, jako domácí bastl dobrý. Otázka je, co dál...
