#16 Příspěvek od **MetalGod** » 19 dub 2019, 00:53

Proč myslíš, že si propojovací kabely dělám sám? A samozřejmě z ATX zdrojů.

Kremik · #17 Příspěvek od **Kremik** » 19 dub 2019, 06:42

Davidus > Ty mám dva

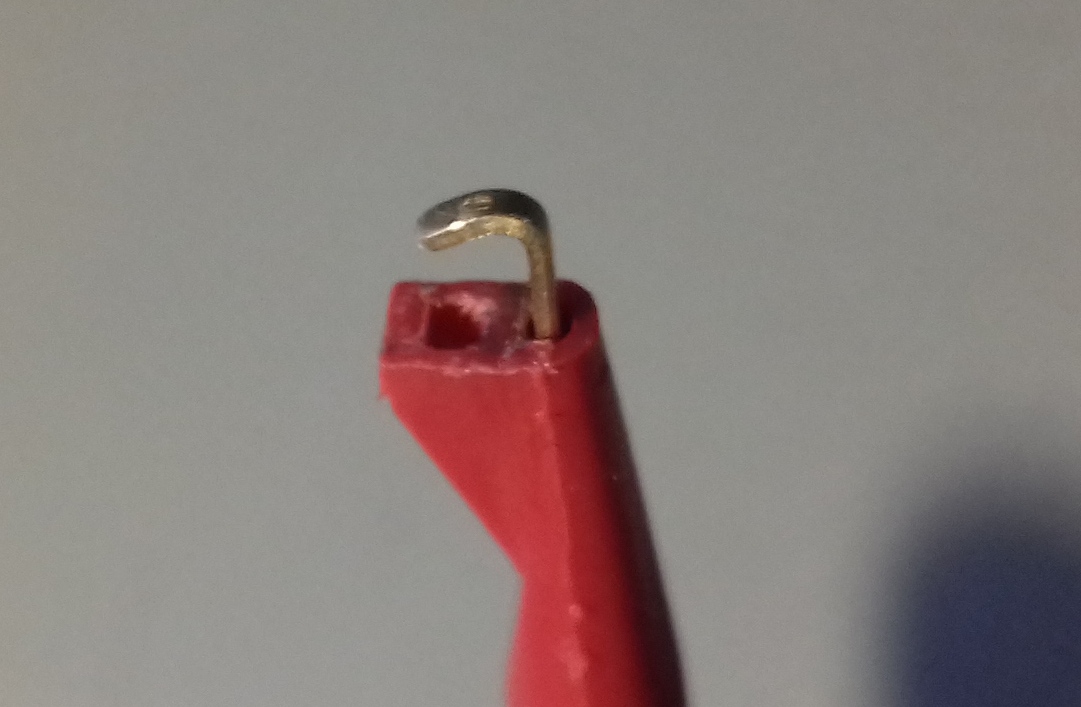

Nejsou špatné, ale furt to přehazovat... Tenký drátek to zkřiví a vtáhne... Ale taky mám beztak nějaké levné, nevím, mám je už dlouho. Vlastně už jen jeden, ten druhý jsem trošku natavil odpůrkem

Davidus · #18 Příspěvek od **Davidus** » 19 dub 2019, 08:38

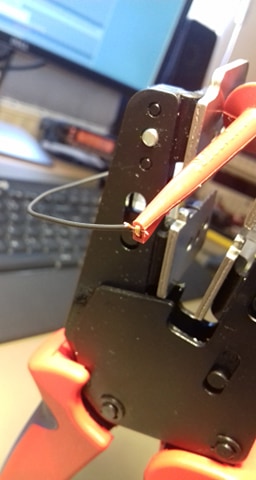

@ Kremik no kde myslíš že se stala chyba? Dokonce to drží i jednu jedinou žílu na vodiči.

alxa · #19 Příspěvek od **alxa** » 19 dub 2019, 08:41

To Celeron. Odešly mi měřicí šňůry u Fluke. Zkoušel jsem různý levný měřící kabely, (abych ušetřil), pak mě přestalo bavit řešit ztopořený kabely na stole, koupil jsem od Fluke - je to sice drahé, cca 800Kč, ale měření je hrou. Ještě mám sadu měř. kabelů od Agilentu ale ty nejsou tak dobré. Dobré měřicí kabely v metráži používám např tyto: https://www.tme.eu/cz/details/sili-1v_0 ... 1-7642-23/. Jsou hodně ohebné, a izolace 1,5kV. Zkoušel jsem v metráži i měřicí šňůry od Taskeru C206 ale ty jsou relativně málo ohebné vůči těm od Staubli.

Celeron · #20 Příspěvek od **Celeron** » 19 dub 2019, 17:39

Davidus píše:jinak bych prozkoumal
https://www.digikey.gr/product-detail/e ... -ND/603315
podle popisu ohebné a silikon ale nemám osobně vyzkoušeno

Kdyť píšu že 5519 mám a jsou tuhý humpolácký. :roll:

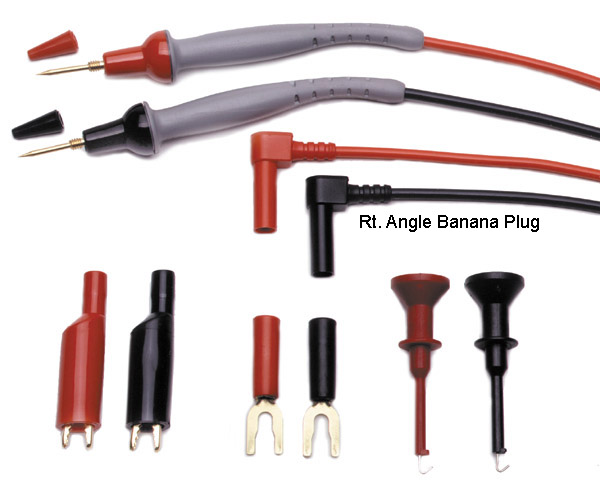

Celeron · #21 Příspěvek od **Celeron** » 19 dub 2019, 17:44

alxa píše: Dobré měřicí kabely v metráži používám např tyto: https://www.tme.eu/cz/details/sili-1v_0 ... 1-7642-23/. Jsou hodně ohebné

Nojo, metráž asi dobrý vlastnosti ale jak si pomoct s úhlovejma konektorama a hrotama, hlavně s nějakým solidním napojením? Tušíte prosím někdo, jak se napojuje kabel do těhle úhlovách banánků? A co nějaký lehký hroty, přeci si je nebudu dělat z fixů jako za bolševika. I když zase tak špatný nebyly.

#22 Příspěvek od **EKKAR** » 19 dub 2019, 18:30

Celeron píše:...Tušíte prosím někdo, jak se napojuje kabel do těhle úhlovách banánků? ...

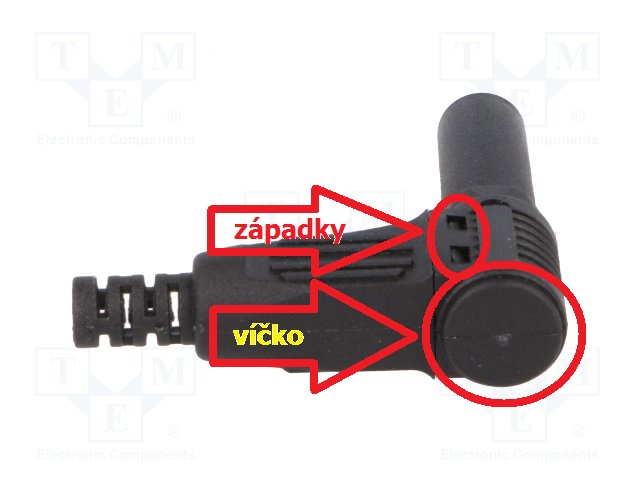

Jirko, pod vobrázkem si klikni na políčko s textem "360°" - otevře ti to nový podvokno, kde se banánek nejdřív sám otočí kolem dokola a pak se to dá posouvat po 1 obrázku tažením "tažítka" dole pod obrázkem v tom menším vokně. Na obrázku 4/8 je vidět, že banánek má v úrovni navázání "pažby na hlaveň" (když použiju přirovnání z oblasti zbrojní a na banánek se podívám jako na pistoli) dělicí spáru a dutinka obklopující vývodní kabel je k části kryjící banánek nacvaknutá na 2 západky (pravděpodobně 2 z každý strany, na fotkách je vidět jen jeden bok) a taky to, že na zadní části banánkovýho pouzdra (kde má pistole bicí kladívko nebo kohout) má dotyčnej kryt něco jako kulatej špunt - pod ním předpokládám šroubek nebo pájecí špičku ... Hele, pro jistotu jsem to sem posadil zvýrazněný.

Davidus · #23 Příspěvek od **Davidus** » 19 dub 2019, 18:34

Celeron promiň moje chyba. Pak jedině ty Fluke.
Nevím, ale ty úhlový banánky nevypadají zrovna důvěryhodně.

Edit, na zahraničních webech ještě doporučují Probe master 8043S Amazon je má

beny66ka · #24 Příspěvek od **beny66ka** » 19 dub 2019, 19:35

Tak co teda doporučujete? Co koupit ať je to v poho?

Celeron · #25 Příspěvek od **Celeron** » 19 dub 2019, 19:40

Dík za návod na ty úhláky, měl jsem v ruce pouze flexa. Ale stejně mě přijde, že ta krycí roura na banánku je nějaká hrozně dlouhá. U Goldstára byla jen 15 mm a plošákový samičky vevnitř měřáku byly dlouhý 18 mm. A taky venkovní průměr krycí roury byl větší, takže pro zmíněnou Pomonu 5519 jsem musel asi o 0,5 mm zvětšit díry v čelním panelu Goldstára. Dřív si asi nehráli na kvokvotiny kolem CAT a vše mohlo být menší.
Davidus, na tý kabely z Amazonky se kouknu, díky za tip.

Davidus · #26 Příspěvek od **Davidus** » 19 dub 2019, 20:22

Koukám se na ceny těch slušných a i tak se asi vyplatí si spíš koupit hotovej kabel

https://sg.element14.com/hirschmann-tes ... dp/8282250
https://www.newark.com/multi-contact/22 ... dp/93K3203

Pravoúhlej banánek za 20 korun je sice pěkný, ale jak dlouho vydrží?

Celeron · #27 Příspěvek od **Celeron** » 19 dub 2019, 23:43

Davidus píše:Pravoúhlej banánek za 20 korun je sice pěkný, ale jak dlouho vydrží?

Tebe platěj v dolarech?

Já to vidím na Newarku za 20usd x 20 tedy 400 kus a na Conradu cca 4 x levnějc.

Davidus · #28 Příspěvek od **Davidus** » 20 dub 2019, 06:18

Celeron dřív mne platili v USD teď CZK, jsem komentoval ten banánek z TME za 20kč (BAP-100-B)

Kdybys koukl pořádně tak vidíš že je to za 5 ks :wink:

proto cca 5x dražší jak na conradu

Kremik · #29 Příspěvek od **Kremik** » 20 dub 2019, 12:26

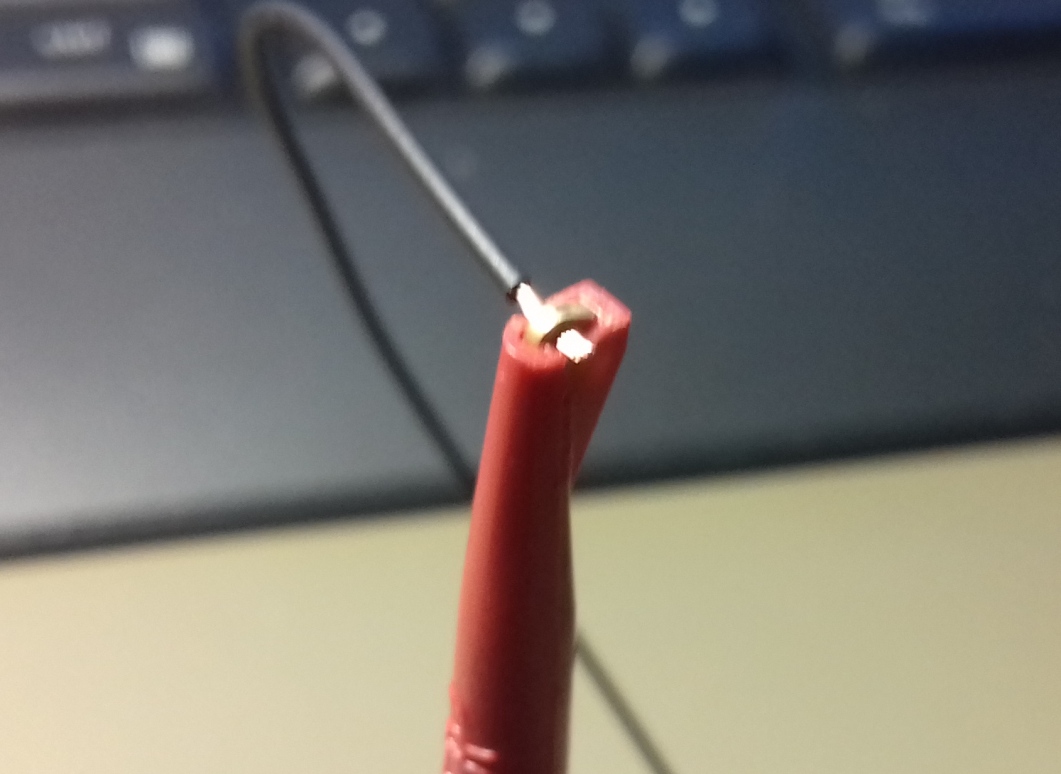

Davidus > Tak jsem to byl vyzkoušet, ten můj taky spolehlivě chytí jednu licnu, jen ji krásně vytvaruje do U, protože ta opěrná ploška je poněkud utopená. Stačilo by to seříznout nebo zbrousit a mám to podobně jak Ty. Líbilo by se mi, kdyby i ta opěrná ploška byla kovová, to bych měl pocit dobrého kontaktu a rád bych s tím dělal. Takhle, když se to opírá o plast mě to "nebaví" a použiju to jen když krokodýl nejde použít. Líbily by se mi nějaké mini krokodýlky.
Teď mě ale napadá, že ten můj utopený minigrabber je přímo jak dělaný k tomu, abych si tam tu kovovou plošku dodělal, ohebným kablíkem spojil s tím pohyblivým drápem (pokud se dovnitř ten kablík vejde) a bylo by to dokonalé! To by mě pak možná bavilo i používat. Jen jestli ještě někde seženu ty "utopené", vůbec nevím odkud je mám.

sinclair · #30 Příspěvek od **sinclair** » 20 dub 2019, 16:34

Tohle všechno je príma na skutečný "slaboproud".
Davidus dělá hi-tech a musí na to být i příslušně vybavenej, to je bez debat. Protože ztráty času, způsobené mizerným=levným vybavením Vám nikdo platit nebude.
Problém nastává v momentu, kdy potřebujete vyrobit několik délek měřicích kabelů přiměřené tuhosti /samy si celou délkou lehnou na stůl/, s tzv. kartáčovým lankem /mikrolicnou/ průřezu 1,5 až 2,5mm2. A potom přes ně skutečně MĚŘIT /ne zkoušet/ proudy, co mohou dosahovat klidně i 10A.
Abych to vysvětlil - tzv. kartáčové lanko, kterému dnes říkáme třeba mikrolicna, bylo měděné, ultraohebné lanko z tenkých Cu žilek, používané u uhlíků pro výkonnější kolektorové motory.
Uhlíkům se dříve obecně říkalo kartáče. Proto ten název "kartáčové lanko". Je jen starší, ale vyjadřuje totéž, co pojem "mikrolicna", co se třeba používá u lepších reprokabelů. Tam je také 4mm2 žíla tvořena obrovským množstvím žilek průměru okolo 0,05mm.
Tyhle kabely jsou sice mnohdy velice měkké a dobře se s nimi pracuje, ale nemají mnoho barev a certifikovány jsou asi jen do 50V i ve značkovém provedení.

Už tady někde o měřicích kabelech a banánkách jedno vlákno bylo - vhodné kablíky byly nalezeny, dokonce i v hodně barvách, ale nenašly se bezpečné banánky, schopné bez poškození přenést uvedené proudy.
Ono pokaždé čtyřvodičově měřit větší proudy prostě nejde.
