Digitronové hodiny

Zpráva

rampa_mekkvak

zkusím to dneska, díky... i když moc nestojí, tak už mam dva krystaly v křemíkovym nebi:)

fery66 · #152 Příspěvek od **fery66** » 30 lis 2009, 15:52

Nádherná konštrukcia digitálnych hodín ale aj tak je na môj vkus veľmi "moderná". Ja mám doma hodiny, ktoré som poskladal pred 30-timi rokmi. 6x ZM1040, 2x ZM1020, WSH914, kryštáľ 100kHz, MAA435, asi 40 TTL IO (7400,7490,7493,74141,74154 a iné) a samozrejme hromada "bižutérie". Plošák som si navrhoval na milimetrový papier a potom kreslil na pauzák tušom. Ukazovali aj dátum a vedeli aj rozlíšiť počet dní v príslušnom mesiaci. Ukazovali aj deň v týždni, výpadok siete a samozrejme mali aj budík, ktorý sa nastavoval palcovými prepínačmi. Časom som ich mierne zmodernizoval. Ale už sú pekných pár rokov vyhodené na povale. Touto diskusiou ste mi ich pripomenuli. Niekedy sa pokúsm ich rozchodiť. Po tých rokoch už asi nepôjdu na prvé "zapojenie"...

rampa_mekkvak

tak dej fotku, jestli máš...

a tohle je největší brutus, by mě zajímalo jaká je jeich hodnota... http://hackedgadgets.com/2006/06/15/total-tube-clock/

Racius · #154 Příspěvek od **Racius** » 01 pro 2009, 17:21

O tých celolampových hodinách už nejakí čas sním, bol by to nepochybne zaujímavý projekt a jeho finálnu skúšku a test odolnosti by som spravil ožiarením ionizujúcim žiarením, či to naozaj prežijú

http://www.jogis-roehrenbude.de/Leserbr ... triebnahme
detajlnejší popis - v nemčine

fery66 · #155 Příspěvek od **fery66** » 01 pro 2009, 18:59

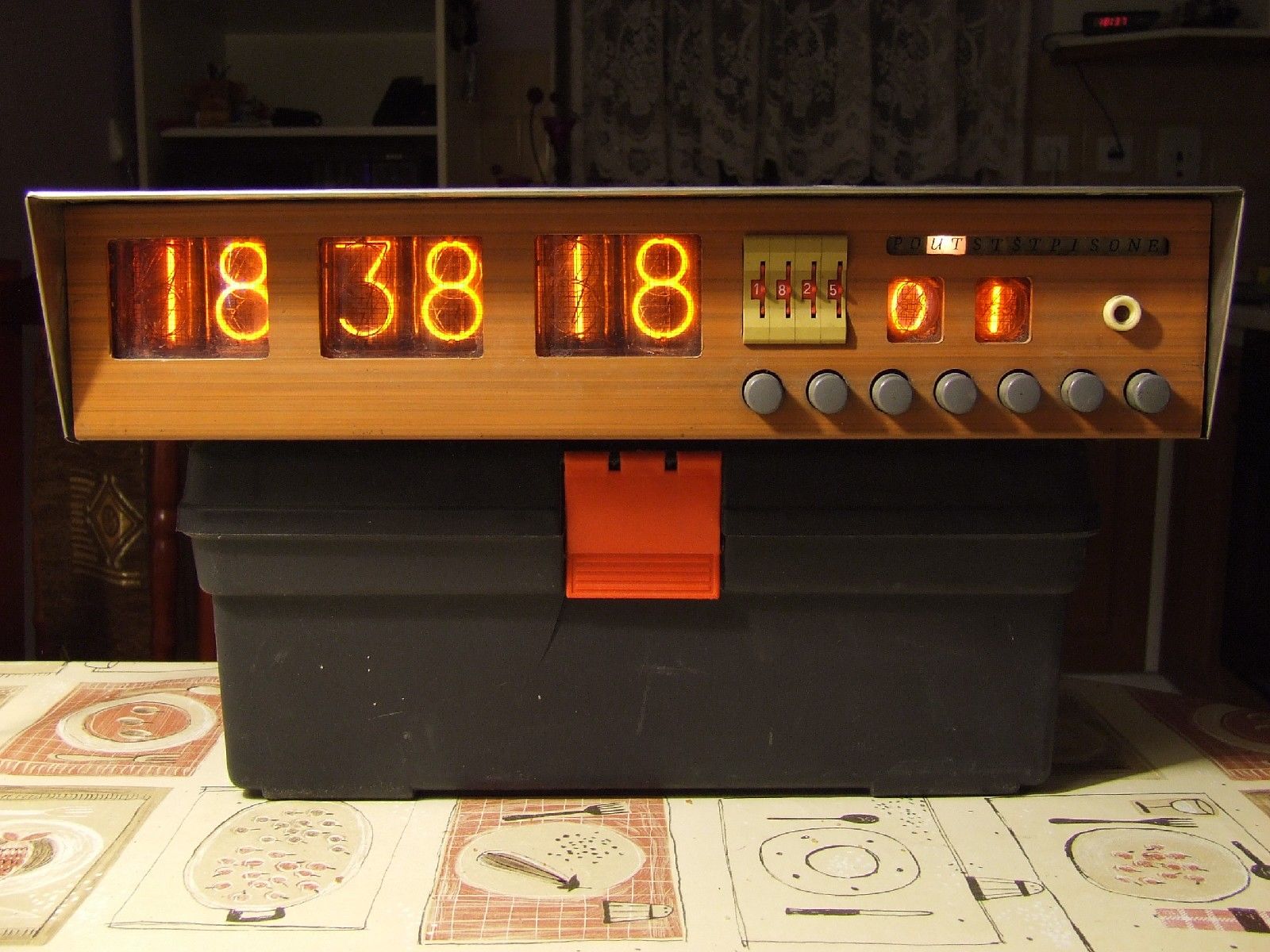

Tak aby ste si nemysleli že kecám, išiel som na povalu tie hodiny pohľadať. Priniesol som ich dole, utrel z nich trocha prach a zapojil do elektriky. A predstavte si po 18. rokoch nečinnosti pekne naskočili. Dokonca funguje aj budík. Ak budem mať cez sviatky viacej času, pozriem sa dovnútra. Určite to bude všetko riadne zaoxidované. Ale hlavne že fungujú. Urobil som aj narýchlo fotku.

#156 Příspěvek od **masar** » 01 pro 2009, 19:54

I po 18 letech vypadají moc pěkně. Musí to být hřejivý pocit. :wink:

#157 Příspěvek od **zdenoeddie** » 01 pro 2009, 20:22

Panove, toto je to, o co sa stale snazim, priblizit sa vyrobou vlastnych veci, ku kvalite veci z doby pred cinskej. Zapnete po 20 rokoch a vsetko funguje ako ma.
Inak hodiny paradne, muselo to dat kopu casu zostrojit. :prst:

rampa_mekkvak

ty sou fakt hustý... ach jo, takový pěkný hodiny...

fery66 · #159 Příspěvek od **fery66** » 02 pro 2009, 12:56

Ďakujem veľmi pekne za pochvaly! Som :happy:

Davidsev · #160 Příspěvek od **Davidsev** » 02 pro 2009, 14:44

Kolik to stojí ročně?

Ale hezký jsou, to se musí nechat :coolglema:

Racius · #161 Příspěvek od **Racius** » 02 pro 2009, 16:36

Odber tipujem do pár watíkov, digitrón má fakt nepatrný odber, asi 1mA jedna číslica.

Davidsev · #162 Příspěvek od **Davidsev** » 02 pro 2009, 17:27

Ale to jsi nějak zapomněl na logiku TTL ne?

Davidsev · #163 Příspěvek od **Davidsev** » 02 pro 2009, 17:28

Ale to jsi nějak zapomněl na logiku TTL ne?

Tvrdit že má odběr 1mA je taky hloupost. Dost to záleží na velikosti číslice, ty ZM1040 mají kolem 4mA. Ovšem ty digitrony tvoří nepatrnou spotřebu oproti tomu ostatnímu.

fery66 · #164 Příspěvek od **fery66** » 02 pro 2009, 17:42

Tak som vám to odmeral, aby ste sa nehádali.

Veľký digitrón ZM1040 "berie" 3,5mA na číslicu a malý digitrón ZM1020 1,8mA. Anódové napätie mám 230V (z meniča).TTL 5V má odber 560mA. Pôvodne bol odber až tuším 900mA ale časom som "vyhodil" nenevyhnutne potrebné obvody a TTL deliče 100kHz/1Hz som nahradil CMOS 4020, 4011 a kryštáľom 32,768kHz zo starých náramkových digitálnych hodiniek. :coolglema:

ZM1080 · #165 Příspěvek od **ZM1080** » 26 pro 2009, 01:46

fery66 píše:Tak som vám to odmeral, aby ste sa nehádali. Veľký digitrón ZM1040 "berie" 3,5mA na číslicu a malý digitrón ZM1020 1,8mA. Anódové napätie mám 230V (z meniča).TTL 5V má odber 560mA. Pôvodne bol odber až tuším 900mA ale časom som "vyhodil" nenevyhnutne potrebné obvody a TTL deliče 100kHz/1Hz som nahradil CMOS 4020, 4011 a kryštáľom 32,768kHz zo starých náramkových digitálnych hodiniek.

Já to taky stavěl z TTL logiky asi před rokem, protože jsem odpůrcem procesorů u hodin tohoto typu. Dělal jsem je podle knihy Integrované obvody a co s nimi ( J. Bém a kol.) 1990. Akorát oscilátor jsem použil s krystalem 32,768kHz a obvodem 4060. Dělička je 7490 na 1Hz. Jenže tenhle oscilátor je docela miezrnej, protože je to zapojený vyloženě katalogově a hodiny se rozchází asi tak o 5 někdy i víc sekund na den. Cože mě štve protože původní oscilátor měl přesnost 1s/den a to je o dost lepší.
