Počítač Consul 2715

[macintosh1984]

Hezké, jen by černá mohla být černější a bílá bělejší.

Vím, kvalita skenů není nic moc. Kvalita tisku těch manuálů ale taky není zrovna nic extra. Písmo je na některých stránkách strašně málo kontrastní a jak to projde černobílým filtrem, tak se to opravdu nedá číst. Musel bych si hrát s nastavením filtru pro každou stránku zvlášť. Proto je to s odstíny šedi.

[macintosh1984]

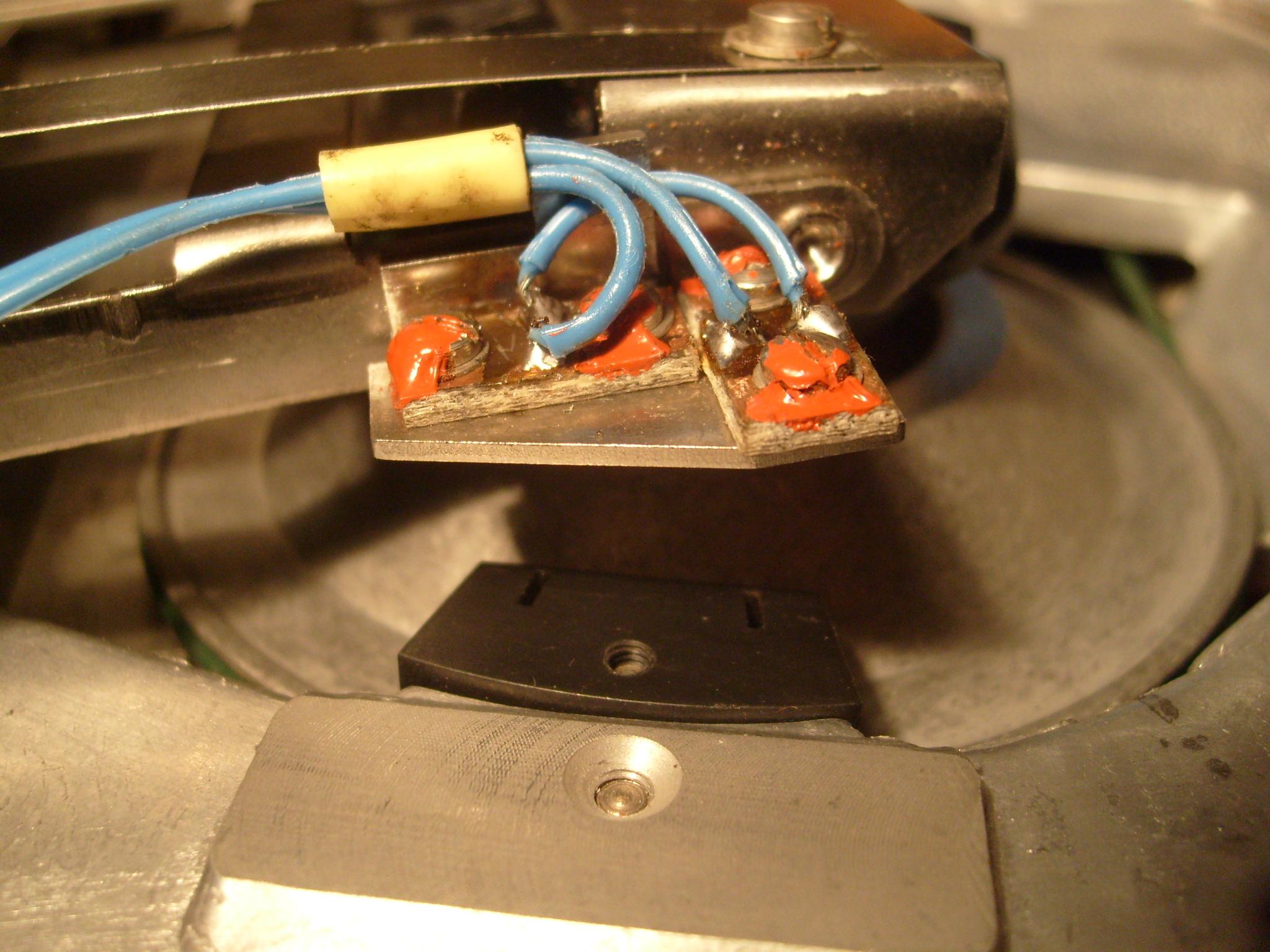

Dneska jsem opravil všechny tři motory z disketových mechanik. Jak už jsem psal, byly vadné skoro všechny infra diody v těch snímačích polohy rotorů. Vadné diody se jak je zvykem u tohoto stroje opět projevovaly netradičně. Nejdřív jsem se podíval na diody přes kameru jestli svítí. Některé svítily silněji, jiné slaběji, některé vůbec. Diody jsou na destičce motoru celkem čtyři a jsou zapojeny vždy dvě do série na 5V přes odpory 82R. Změřil jsem napětí na jednotlivých diodách a pohybovalo se od 1 do 2,5V. Dioda WK16421 by přitom měla mít max napětí 1,5V. Všechny diody (pro jistotu i těch několik dobrých) jsem vypájel, vyhodil a připájel nové. Všechny motory teď krásně fungují, na všech diodách je stejné napětí. Dále bylo potřeba vyměnit diody pro snímače indexu které měly úplně stejný problém. Diody nebyly nijak viditelně poškozené nebo orezlé. Takže další záhada.

Jinak za flašku jsem dostal krabičku nových PROMek 74S571, přístup k programátoru už mám, takže jakmile bude k dispozici Consul od radioelectrum nebo se případně objeví někdo další ochotný poskytnout paměti na okopírování, tak můžu vesele smažit PROMky.

[ec1045]

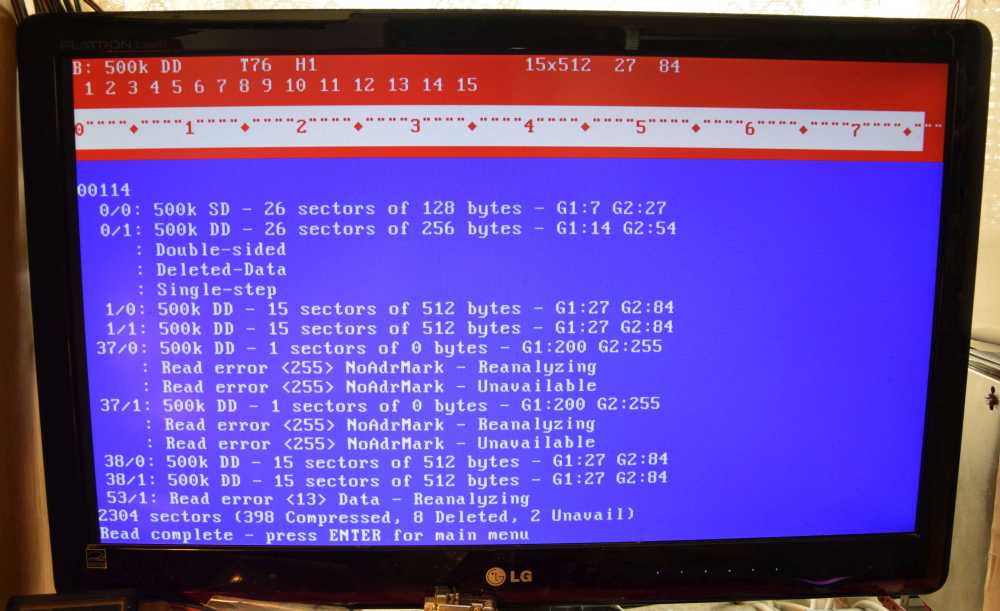

Tak jsem rozchodil 8“ na největším zmetku od IBM a načetl systémové diskety k C2715 a dopadlo to trochu tristně 2 ze 4 disket měli vadne sektory. První systémová disketa má 3 různé formáty a ostatní jen 2.

Jen pro ilustraci první systémová disketa.

Celkem toho je necelých 2.5MB.

[macintosh1984]

Díky za zprávu. Situace se už u mě změnila a úplně jsem to zapomněl sem napsat. Skov se mi nabídnul že mi pujčí svůj Consul 2715 s klávesnicí, který sice taky nefungoval, ale byl ve velice pěkném stavu. Vykopíroval jsem si z něj všechny PROM i EPROM. Oba stroje se mi už podařilo zprovoznit. Zrovna včera se mi podařilo nastartovat systém a BASIC z disket které jsem obdržel od Rostava. Zatím se mi nedaří na diskety zapisovat. Jinak všechny disketové mechaniky ve stroji od skova mají stejný problém s těma vadnýma infra diodama jako jsem měl já. Tak to vypadá, že ty WK16421 mají docela problém s životností.

[Lukas-Peca]

Tak to je solidní zvrat ve vývoji . Pěkná práce.

[Celeron]

Zatím se mi nedaří na diskety zapisovat. Jinak všechny disketové mechaniky ve stroji od skova mají stejný problém s těma vadnýma infra diodama jako jsem měl já. Tak to vypadá, že ty WK16421 mají docela problém s životností.

Není tam přes stejný infráky hlídání výřezu blokování zápisu? Pokud se výřez na 8" disketě zaclonil, nešlo zapisovat.

[macintosh1984]

Není tam přes stejný infráky hlídání výřezu blokování zápisu? Pokud se výřez na 8" disketě zaclonil, nešlo zapisovat.

Jo, ale to funguje spravně. V tom problém není. WR protect signál který leze z mechaniky reaguje na zakrývání foto tranzistoru. Navíc jednotka se na disketu opravdu pokouší zapsat a až po cca 5s to vzdá a vypíše chybu.

[Celeron]

No a co, namrví se při tom pokusu o zápis formát diskety nebo je dál čitělná? To naznačí vše. Pokud se nenamrví formát, tak vůbec neteče záznamovej a omazávací proud do hlavy.

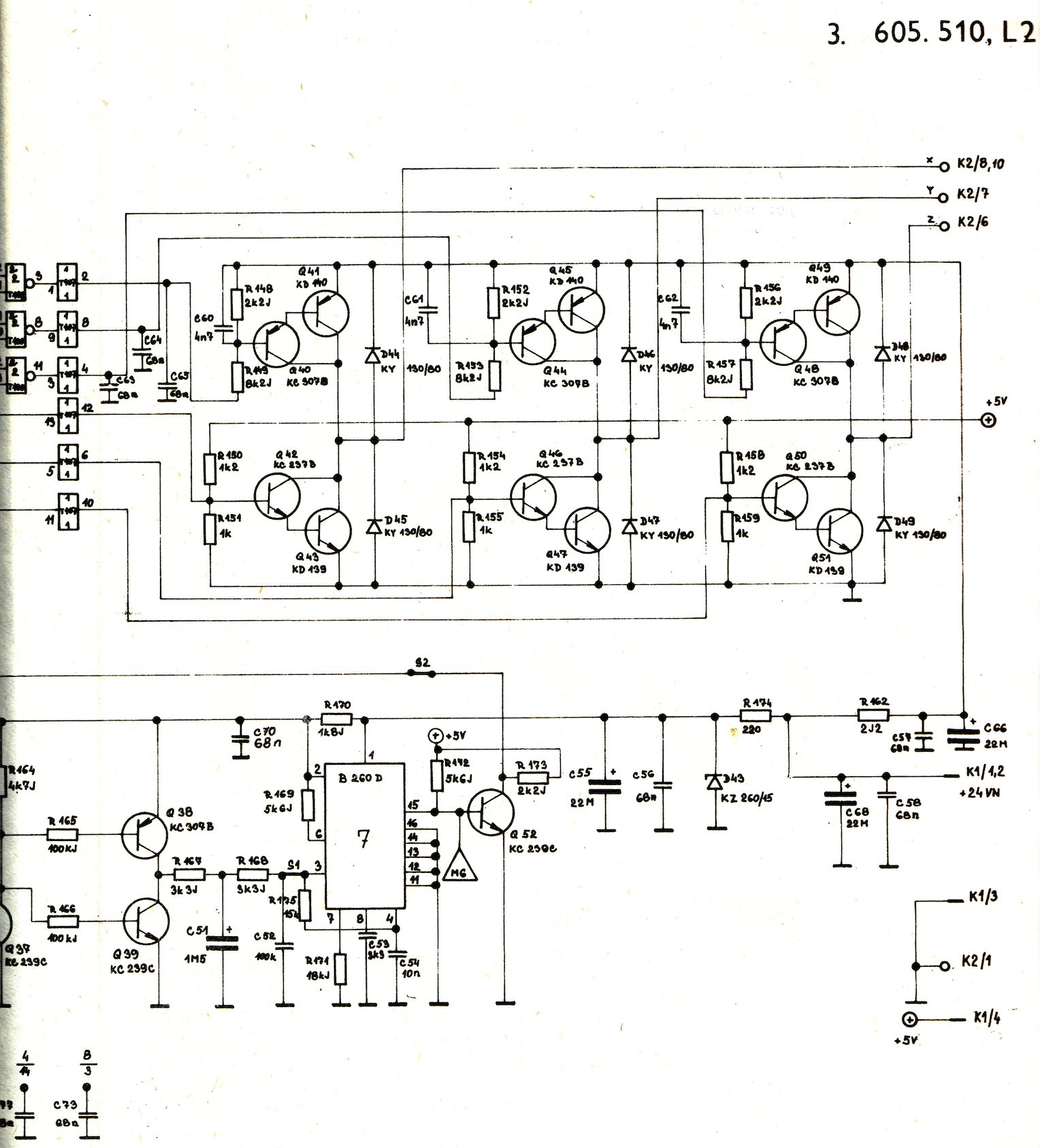

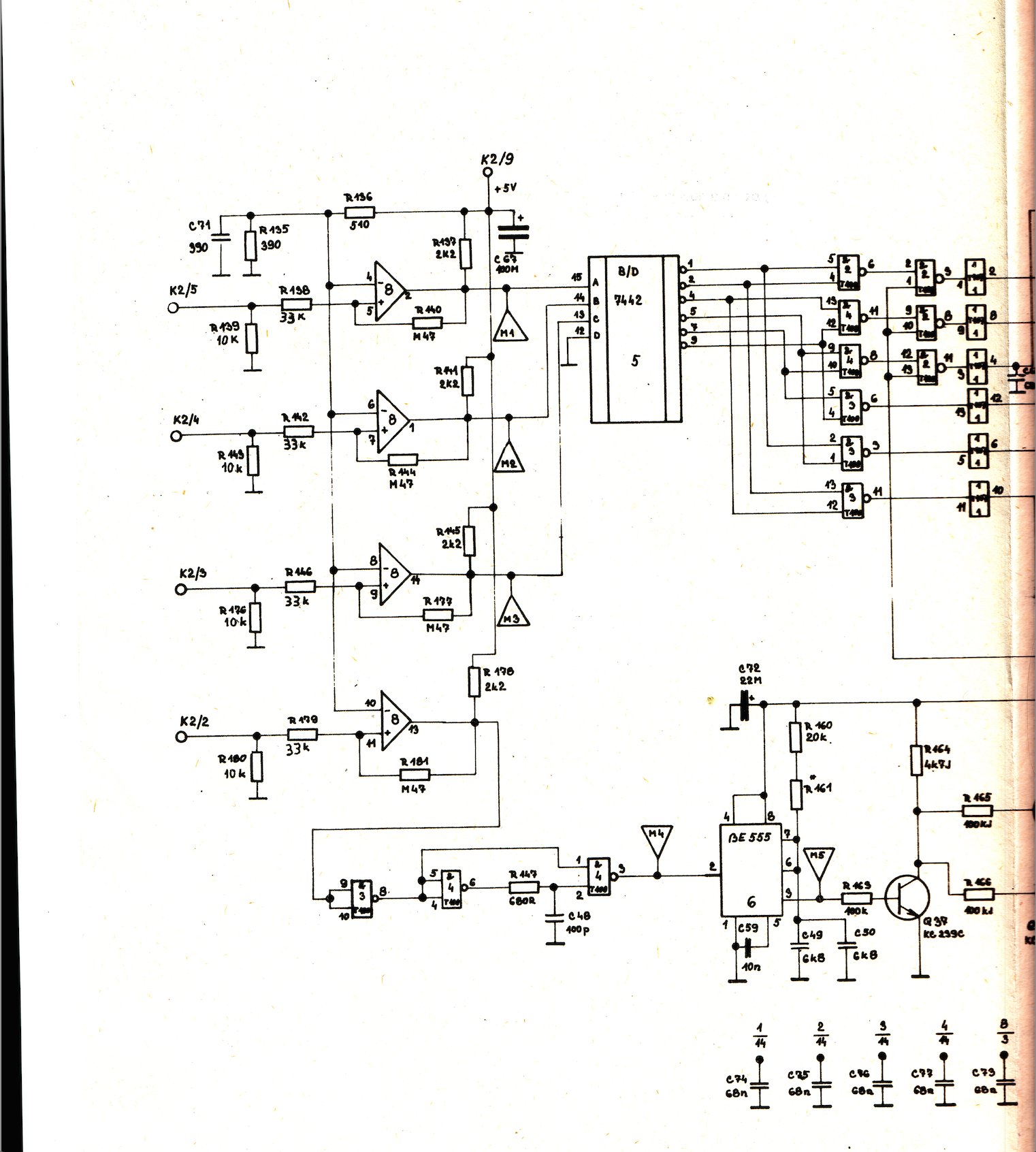

Máš od těch mechanik schema?

[ec1045]

Nebilo by od věci stáhnout obsah těch disket, teda pokut to už někdo neudělal. Pokut ne tak jsem ochoten to udělat za předpokladu, že mi budou ty diskety zapůjčeny. Načteno to bude pomoci programu IMD a obrazy pak nahraji, tam kam se domluvíme.

Mám i 3 mechaniky C7115 ale ani jedna nejede. 2 točí motorem a třetí ne, jedné z těch co točila motorem tak mela snahu něco udělat ale nejela. Pak jsem mel možnost zkusit ještě jednu a taktéž pouze točila motorem, takže to opravdu vypadá, že narazit na funkční C7115 je veliká vzácnost aneb oprava jistá. Kdybych se někdy dokopal k opravě tak jaké infra diody jsi použil místo WK16421 teda pokut jsi tam nedal zase WK16421.

[macintosh1984]

Data se nepovedeným pokusem o zápis nepoškodí. Vypadá to že se někde ztrácí WR signál. Ještě jsem se pořádně nedostal k tomu zjišťovat čím je to způsobené že mechanika nezapisuje. Čtení jsem rozchodil teprve včera. Jedinné co jsem doposud zkoušel byl ten write protect. Jak bude čas, tak na to mrknu.

Dal jsem tam za účelem zachování historické hodnoty opět ty WK16421. Ale asi by bylo ideální tam dát třeba HSDL-4420. Vypadají podobně i rozměrově by to tam snad dobře pasovalo. Jinak dokumentace se schématy k C7115 je tady: https://www.ulozto.cz/!YRLllW1KmISh/c7115-rar

V jedné mechanice jsem měl proražený i spínací tranzistor na jedné fázi motorku. Zřejmě tím jak odešla ta dioda a byla trvale sepnutá jen jedna fáze.

[Habesan]

Dnes opět rychleji píšu než myslím, to bude mít Zdeněk HQ radost...

Gratuluji k čitelnějším skenům.
Ještě by to chtělo zaexperimentovat s PNG a taky s ořezem.
EDIT: Jedno z těch původních 'a' mělo být 's'.

[macintosh1984]

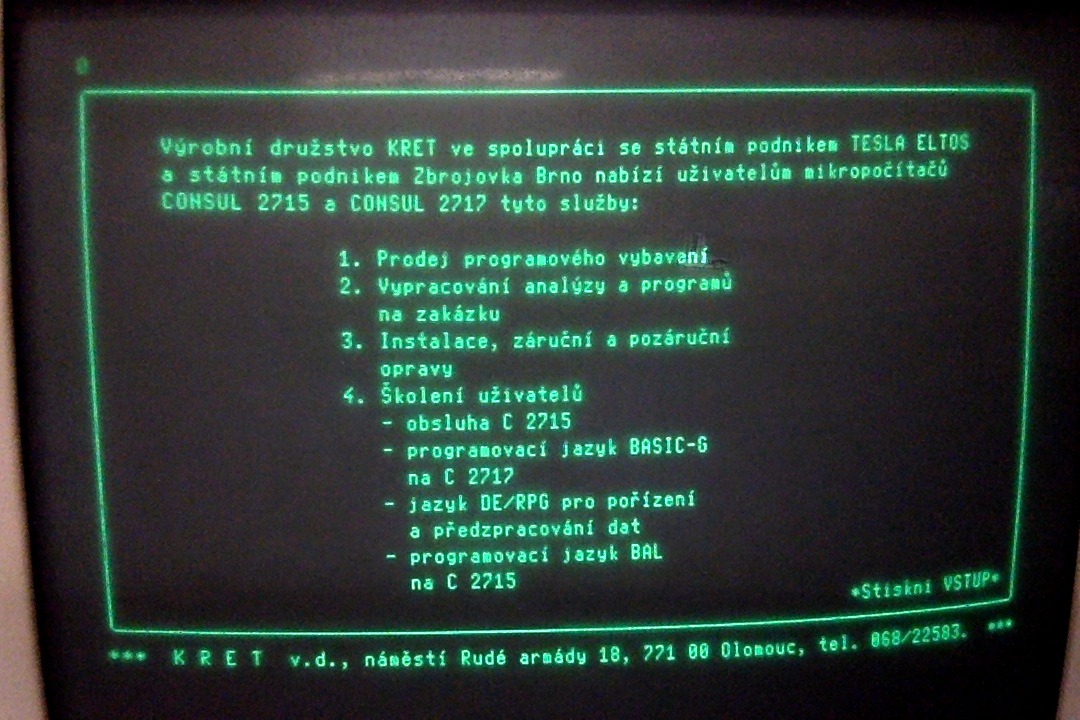

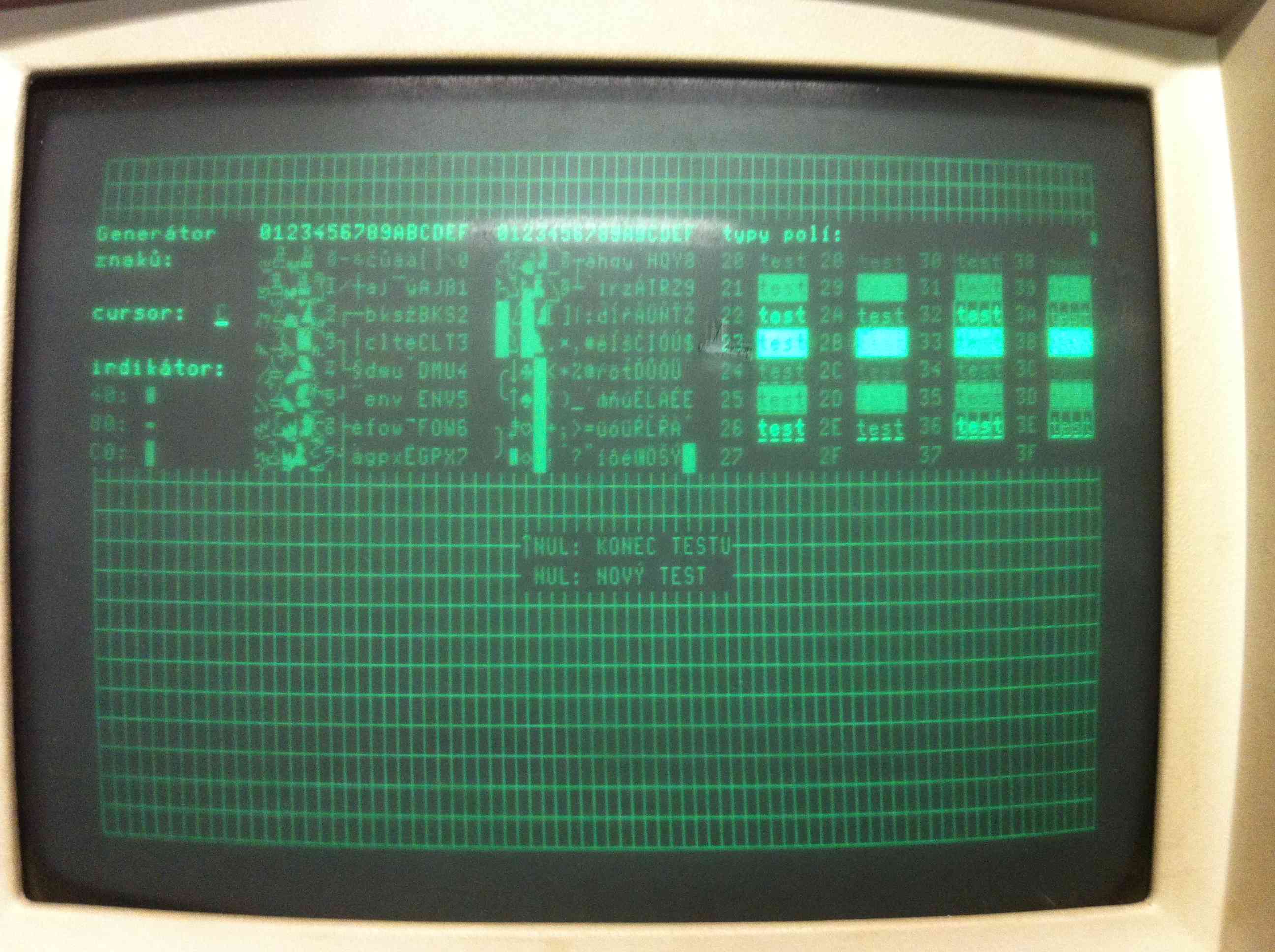

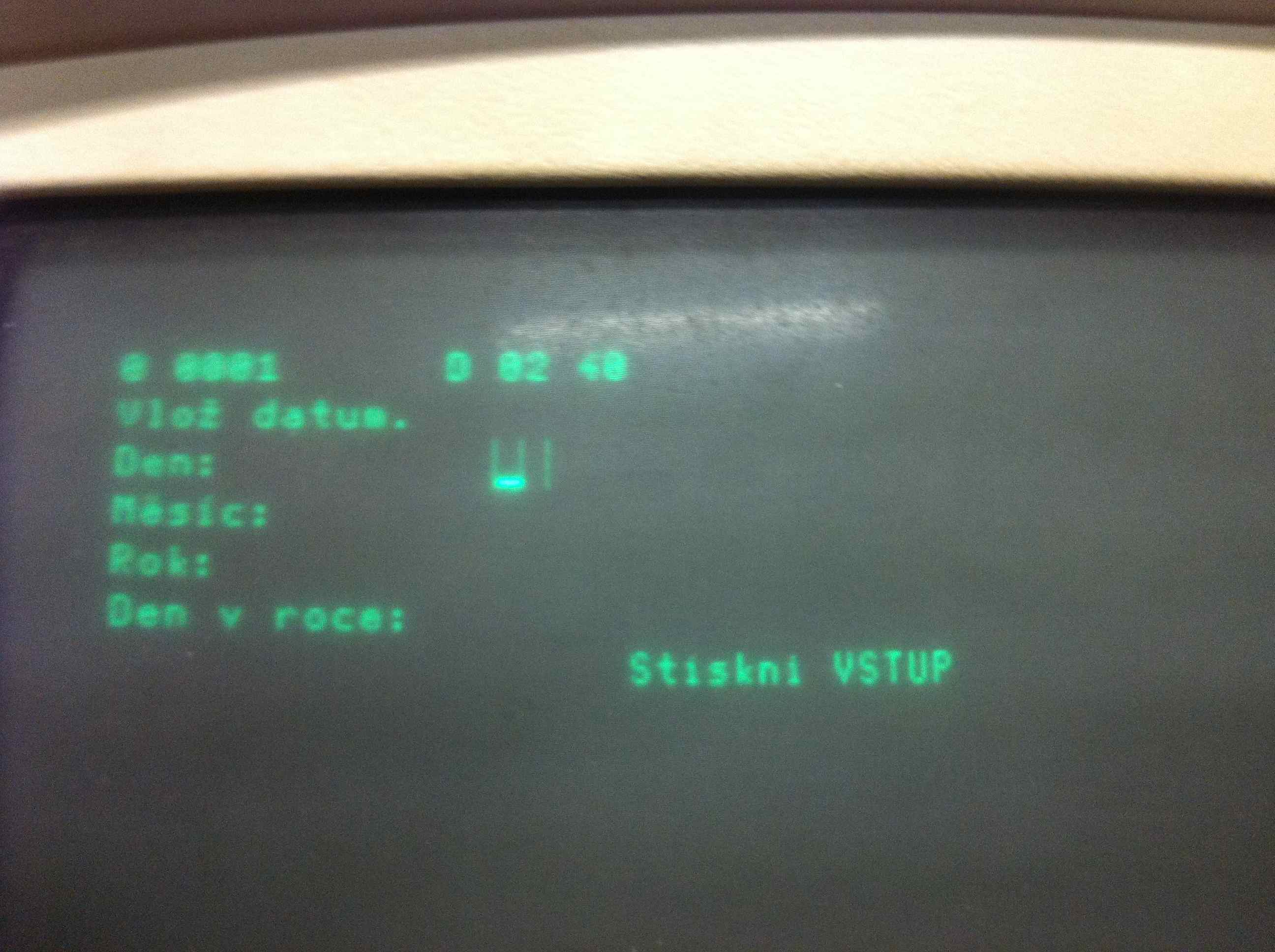

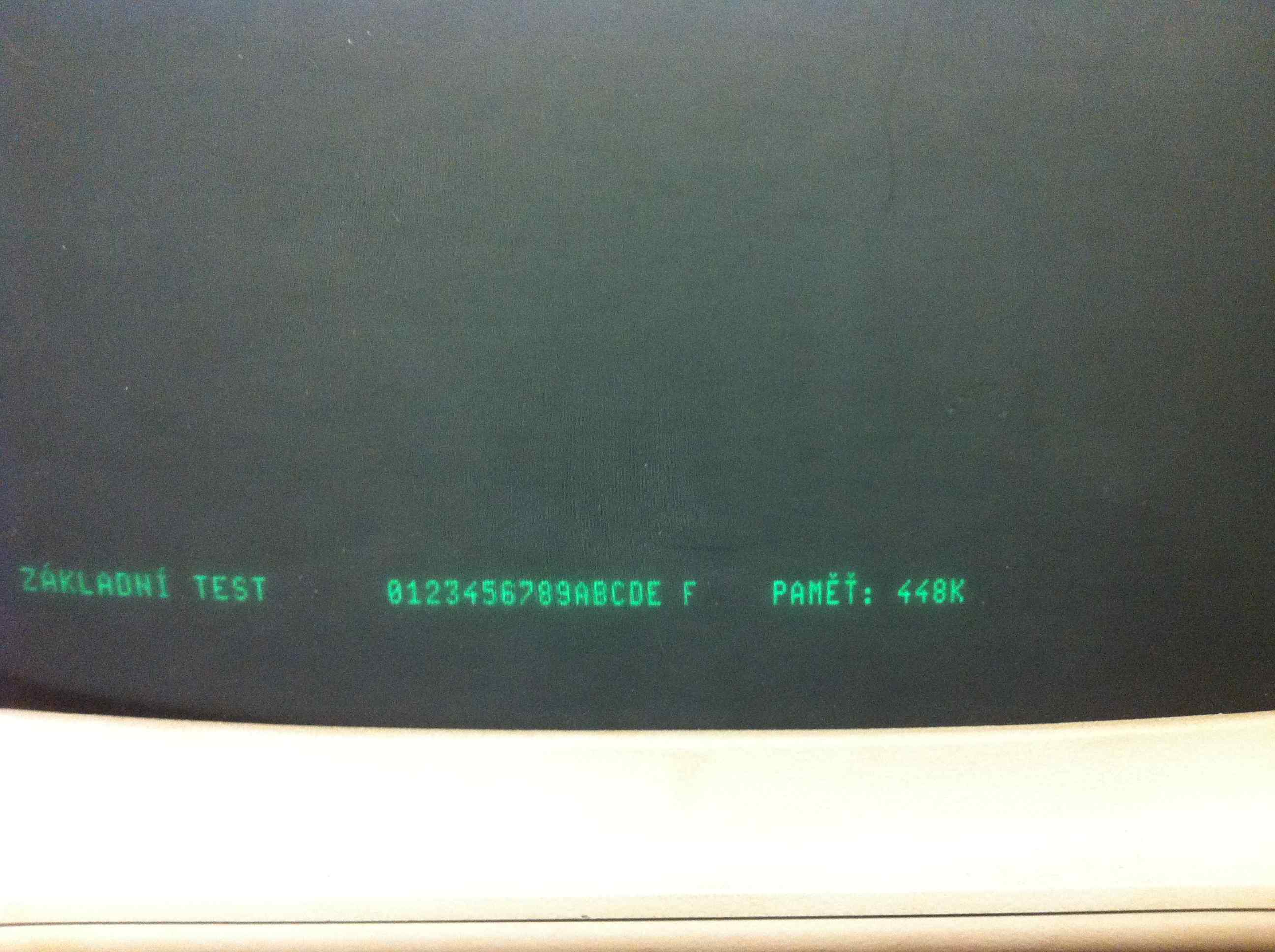

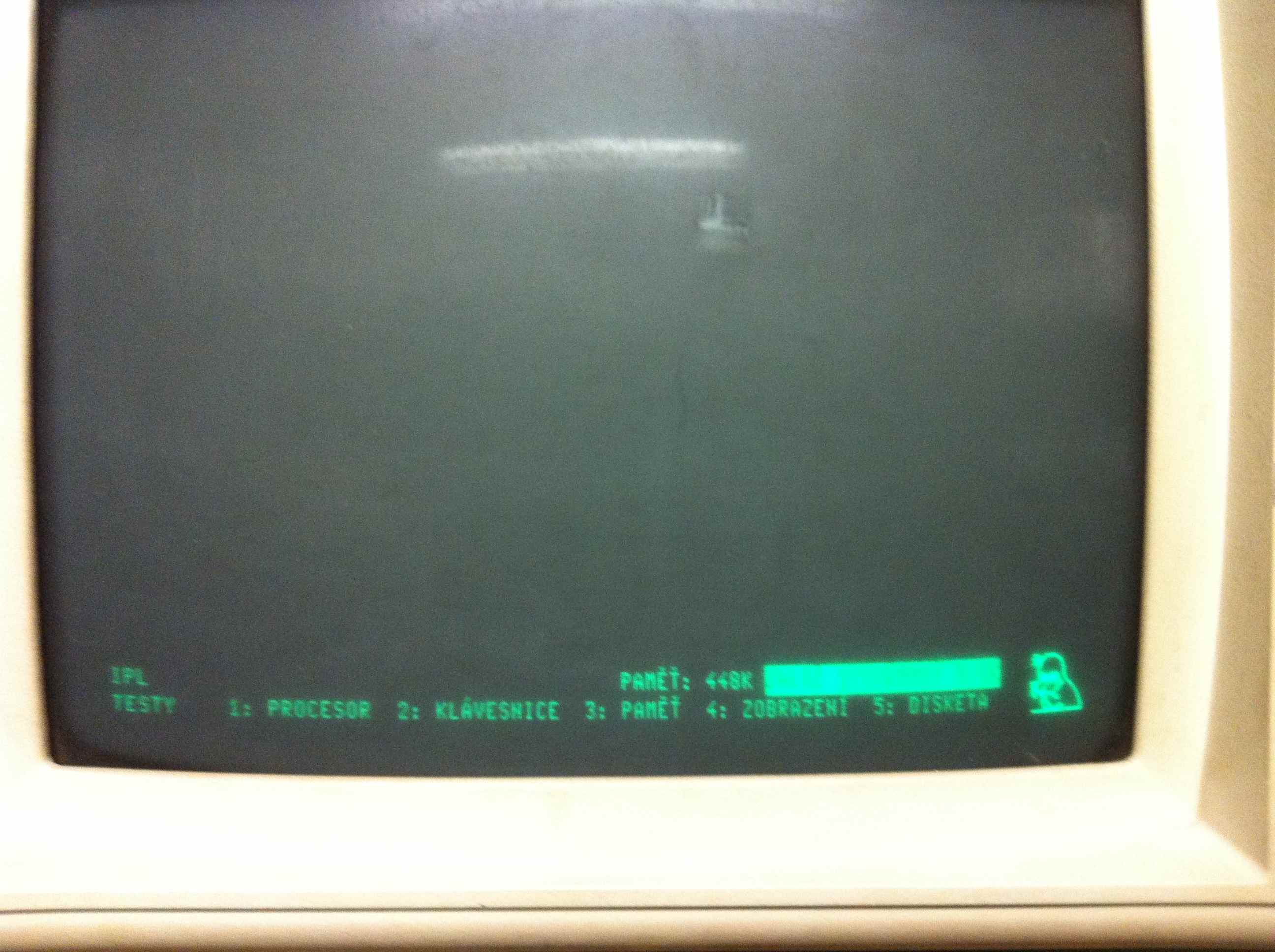

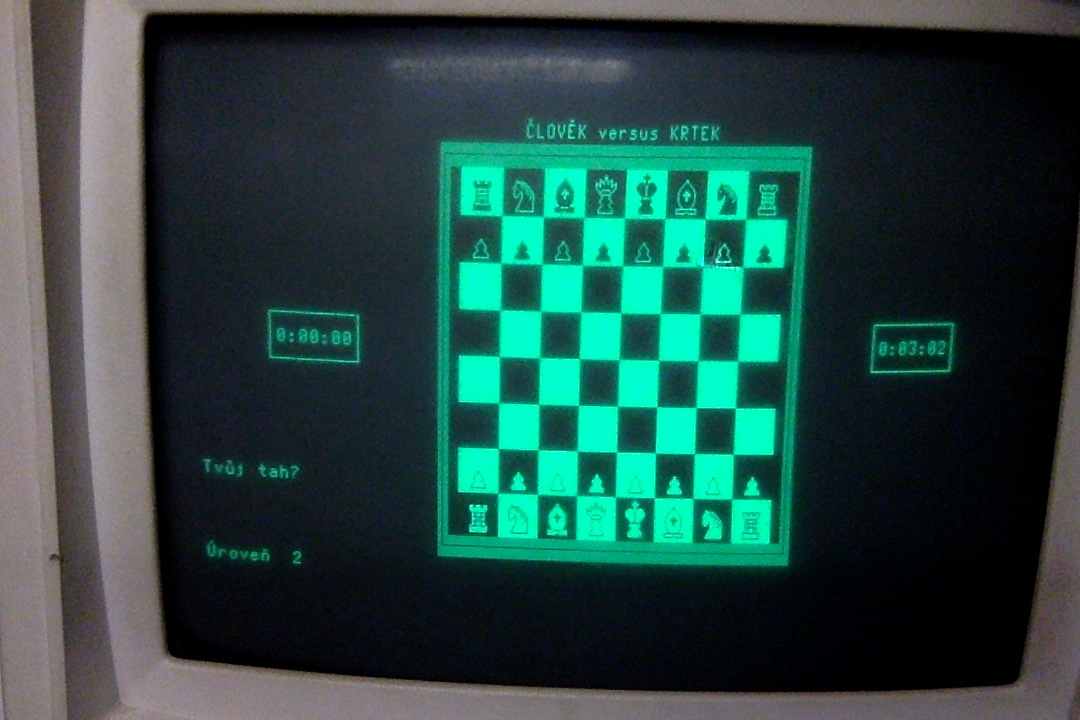

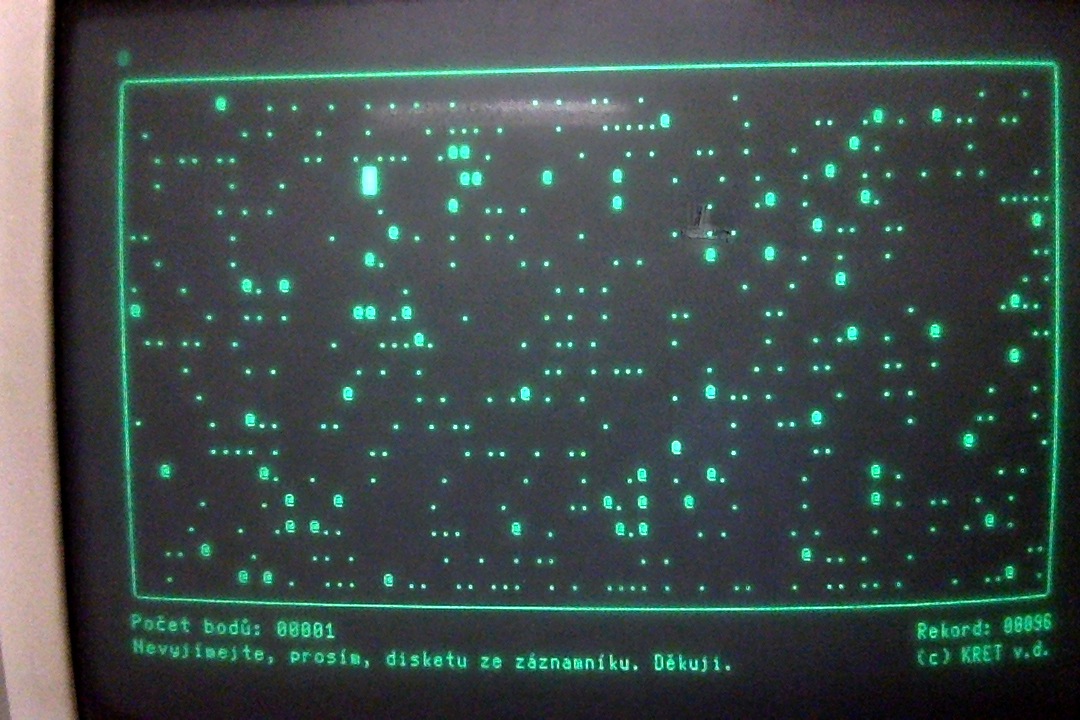

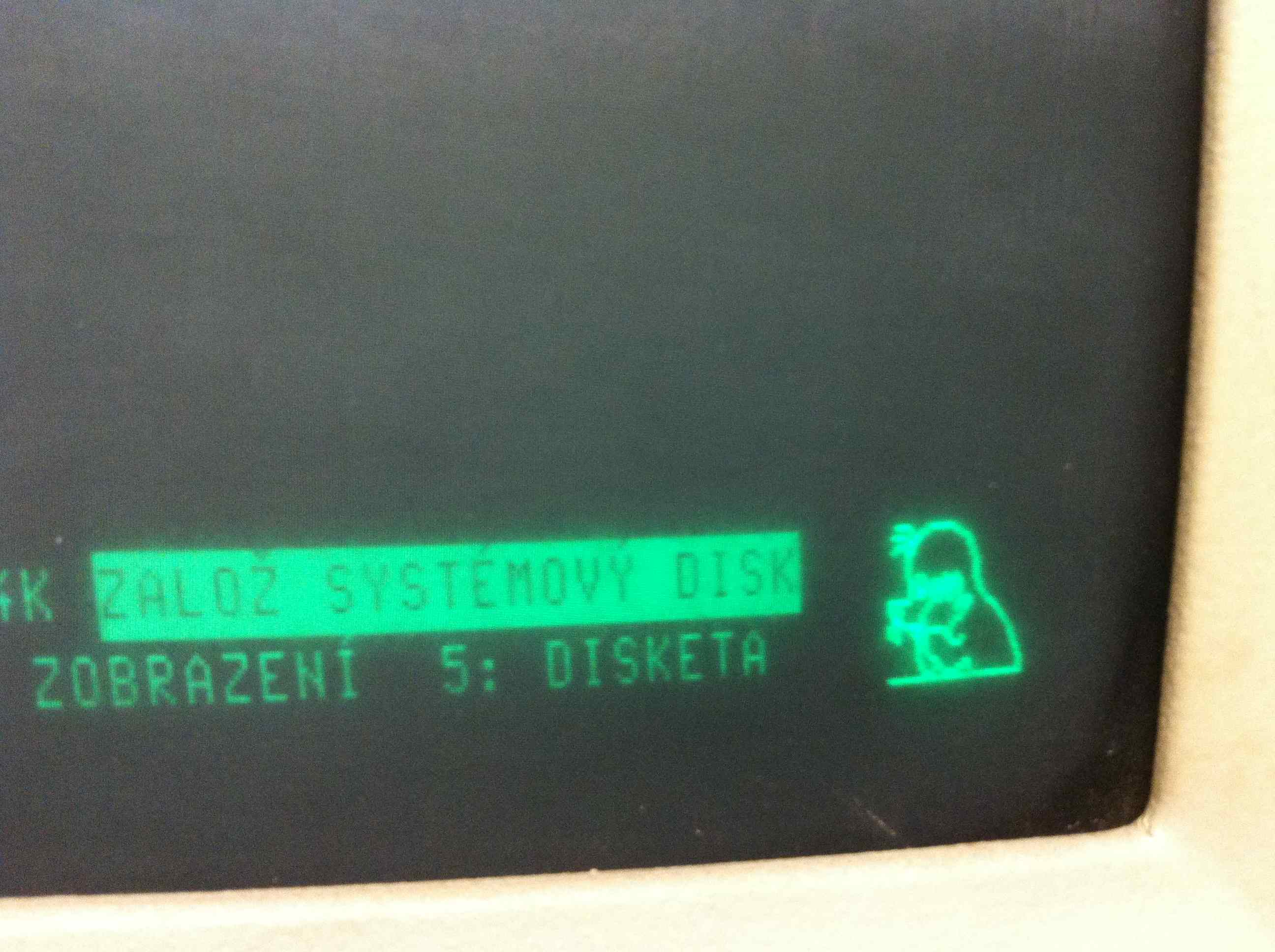

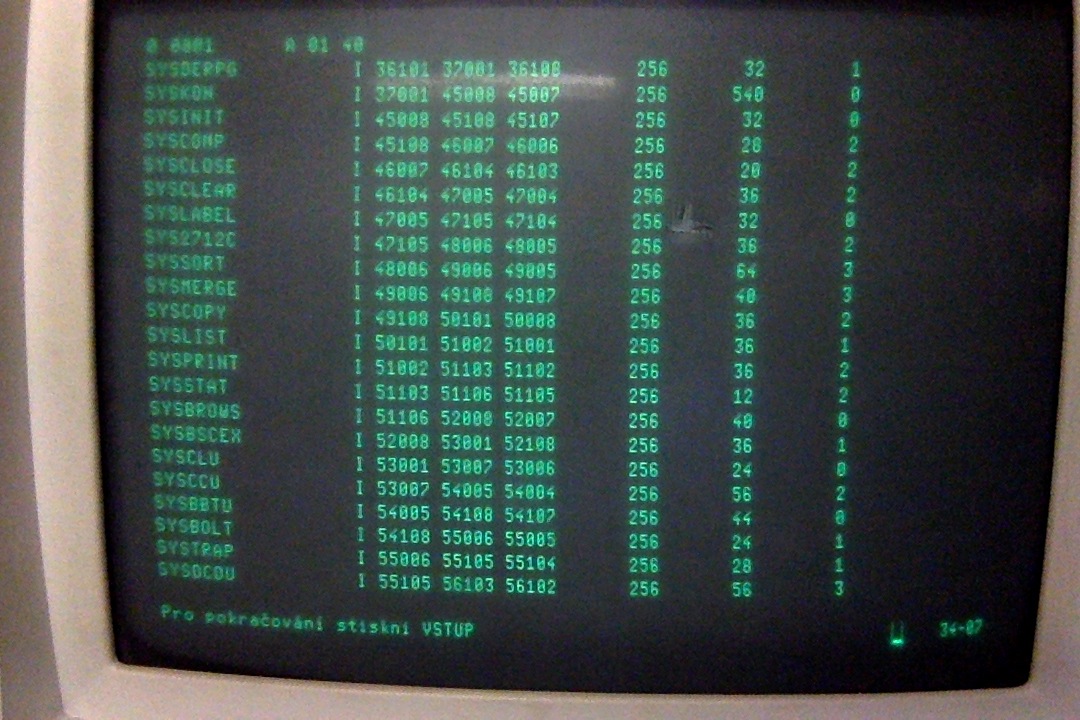

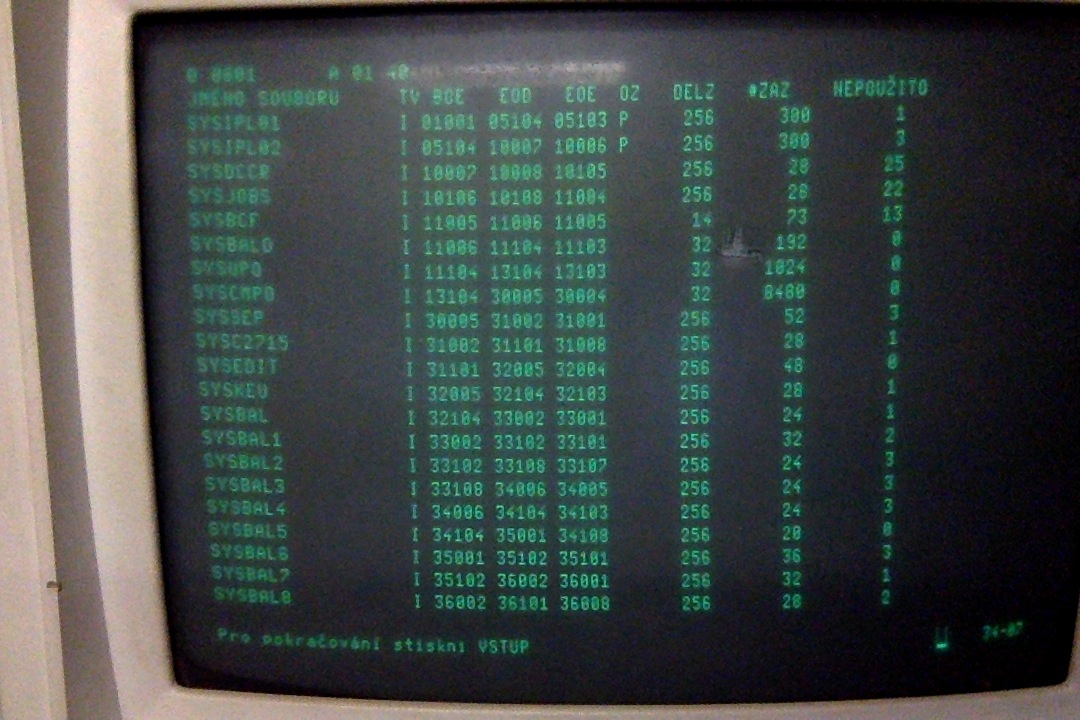

Tak se mi podařilo opravit ten zápis. Nakonec byl vadný ještě jeden invertor (7404) v mechanice, přes který jde signál WR. Několikrát jsem zkusil zkopírovat pár bezcenných disket a taky formátování abych se ujistil, že všechno funguje jak má a že se nepoškodí data na disketách. Vše OK, tak jsem si udělal pracovní kopie systémových disket a diskety s šachama a začal s pokusy a zkoumáním obsahů disket. Pro zajímavost, tady je pár obrázků.

[PC-maniak]

super prace ! gratuluji k uspesnemu oziveni

[ec1045]

Gratulace k zprovoznění.

Tedy něco k IBM 5280 alias CONSUL 2715 http://www.mirrorservice.org/sites/www.bitsavers.org/pdf/ibm/528x/

[macintosh1984]

Díky! Dokumentace k IBM 5280 se bude určitě hodit. Programy a systém na Consul a IBM jsou opravdu úplně stejné. Soudruzi to akorát počeštili
