3,50MHz Z = 241Ω (315Ω || 121pF)
3,65MHz Z = 212Ω (239Ω || 96pF)
3,80MHz Z = 216Ω (220Ω || 35pF)
4,00MHz Z = 270Ω (269Ω + 1,1µH)
7,00MHz Z = 1187Ω (1751Ω || 14pF)
7,15MHz Z = 1082Ω (1762Ω || 16pF)
7,30MHz Z = 976Ω (1768Ω || 18pF)Na 80m se chová, jak bych čekala, s rostoucí frekvencí se posouvá z kapacitní do induktivní. Ale na 40m je to zase obráceně.
Ta EFHW anténa měla být pro 10, 15, 20, 40 a 80 m, asi bych se spokojila s 20, 40 a 80m.
Zkus si to představit, co se děje, když budeš tu délku prodlužovat od nuly až někam za vlnovou délku, jak se bude měnit impedance.
Konec bude vždy volný, tam bude vždy napěťová kmitna.
Spíš mě zaráží, že se na 7MHz jeví ta anténa jako delší.
Jak máš provedené izolátory ? pokračuje ta anténa drátem ? i malá kapacita na konci tu anténu ladí dolů.
Ale bavíme se tu především o tom, jak má být ta anténa přizpůsobená, ne o tom, jak vyzařuje zářič (tj. aktivní část antény).
Našel jsem pěknej web http://ok1ike.c-a-v.com/
Když je teda problém v tom, že anténa směřuje dolu a má prodlužovací cívku (která vlastně ani není prodlužovací), jak můžou fungovat všechny ty zkrácené dipóly tvaru obrácené V? Ty taky mají napájení nahoře, prodlužovací cívky a končí pár metrů nad zemí. Abych nezkoušela stavět dipól a nedopadla stejně nebo ještě hůř.
Tohle je snad lepší http://ok1ufc.nagano.cz/KV_anteny/lanko_drat.htm
resp. celá kniha http://ok1ufc.nagano.cz/KV_anteny/articles_cz.htm
1) vlastní odpor drátu zvětšený skinefektm
2) okolí, zejména nedokonalá zem
3) přizpůsobení
Tak a co s tím...
1) vlastní vodič antény není až takový problém, zde nejvíc škodí Q cívek, takže se jim pokud možno vyhnout
2) Čím je anténa blíž zemi, tím víc se spálí na zemním odporu, takže dát anténu výš, nejlépe λ/2, nebo potáhnout pozemek pletivem, nebo se přestěhovat na pláž k moři. Jinými slovy, tady s tím neuděláme nic.
3) u přijímací antény na 1 pásmo, to není až tak zásadní problém, takže bez přizpůsobení, s impedancí co nejblíže k 50Ω
Jak to celý vypadá, že je to neřešitelný problém, tak to má i svoje kouzlo. (zvonkový drát je toho důkazem)

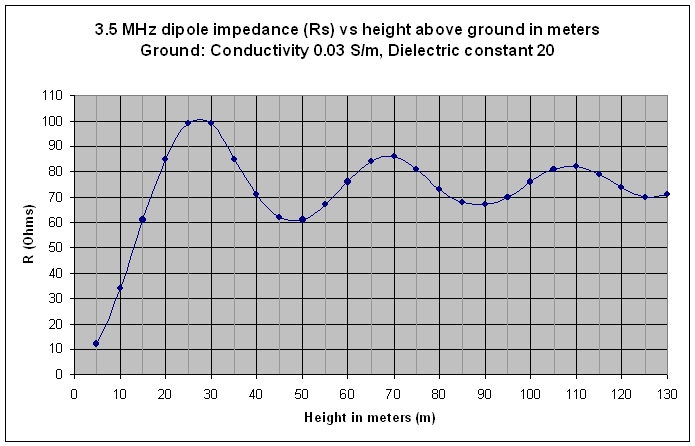

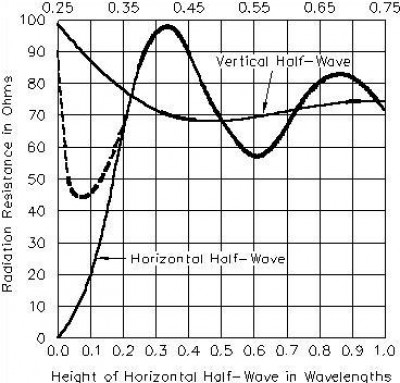

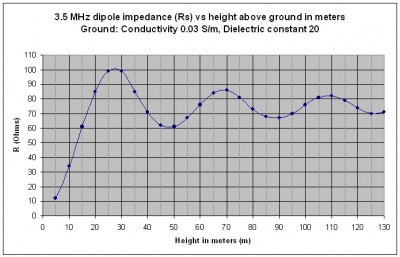

Podle 1.obrázku průběhu impedace vs výška je vidět že nízká anténa má malý vyzařovací odpor. Tento vliv se pokusím vysvětlit na vysílací anténě. Řekněme, že máme vyzařovací odpor 50Ω a součet všech ztrátových odporů 5Ω, takže účinnost antény je cca 90%. Ale nízká anténa má řekněme 10Ω, ztrátový odpor taky 5Ω takže účinnost cca 65%. Ono jsou ty poměry ale daleko horší. podle 2. obrázku, kde je čárkovaně zobrazen celkový odpor dipólu (vyzařovací + ztrátový) v malých výškách. Byť jsou poměry účinnostní žalostné, tak ale celkový odpor antény je krásně kolem 50Ω. Takže ušetřit můžeme na transmatchi
lesana87 píše:Dyť ten člověk ani neví, v jakých jednotkách se měří vodivost.![]()
Jestli tak trochu nechytáš za slovíčka, teoretiku
Taky se možná setkáš s tím, že je všechno balun i unun
Ten zvonkáč má dost ztráty, první bych žačal s tím, že bych zkusil to samé, ale silnější. Dej u té antény místo cívky na konec izolátor a změř chování.
To, že jdou v obráceném V ramena k zemi je kompromis, protože mají k dispozici jen jeden stožár ve středu, pokud máš k dispozici závěs výš, tak to dej na něj.
Optimální výška horizontální antény je 1/2 vlny, čím je to níž, tak do toho zem víc kecá.
