Sháním obvody na konstrukce periferií pro osmibity (II)

Zpráva

sinclair · #166 Příspěvek od **sinclair** » 30 čer 2020, 17:57

Já se musím jít podívat po dvou banánových krabicích všelijakých desek z TV a videí, které mi na těžbu vysoce kvalitního materiálu, zejména svitků ERO, Wima, kvalitní keramiky, výkonových odporů i polovodičů, před lety daroval již nežijící kolega J. Honza.
Většinou z nich byl pečlivě vytažený nějaký, pro něj jako nesmírně výkonného TV/V servisáka důležitý, běžně špatně sehnatelný díl /vn trafa, vn tranzistory, různé rozkladové IO apod./ a aktivní a pasivní zbytek tam zůstal.
Pokud od něj něco málo vím, tak právě obvody z okruhu toho txt či videovstupů/výstupů, zvukového zpracování apod. se prakticky neposíraly.
Určitě i proto, že byly sestaveny z již zmíněného, kvalitního materiálu.
Některé menší desky, funkční celky a Z-moduly byly bez demontáže čehokoli a plně funkční.
Byly většinou demontované např. z přístrojů, ve kterých něco zcela zásadního odešlo. Do kterých nebylo možné ten klíčový díl snadno sehnat a hlavně levně zaplatit. Obrazovka, buben, tuner apod. a přístroj, který za to stál, byl tedy rozebrán na "modulové ND".
Měly původně sloužit jako rychle náhradní, aby v tom fofru výkonný Jožka nemusel pracně hledat špek ve stávající.
Všecko to je značková, převážně evropská a japonská výroba. Bylo mi Jožkou řečeno, že díly z výroby korejské a čínské, nestojí ani za zabraný prostor pro jejich skladování.
Musím se po tom jít podívat, kde jsem to po stěhování uložil.

Habesan · #167 Příspěvek od **Habesan** » 01 črc 2020, 23:31

PixelOrgy píše:Ja ty simmy rovnou vyzkousim, tato deska by mela normalne fungovat

Co to vidím? Ty a 32-bitový procesor ???

#168 Příspěvek od **judeware** » 02 črc 2020, 17:38

Nerejpej, Etiopane.

Snad je zřejmé, že to bylo myšleno jako test v té průmyslové desce na foto. To ovšem není třeba, (nejen) na testy modulů SIMM72 mám desek z PC celou skříň.

#169 Příspěvek od **judeware** » 02 črc 2020, 22:47

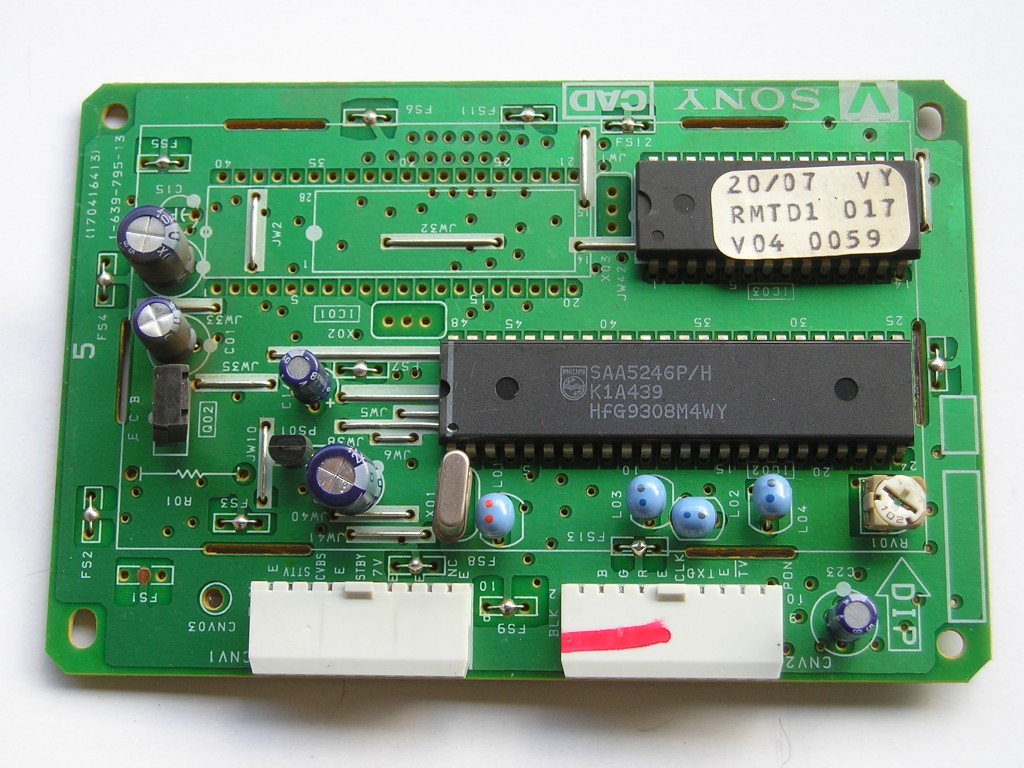

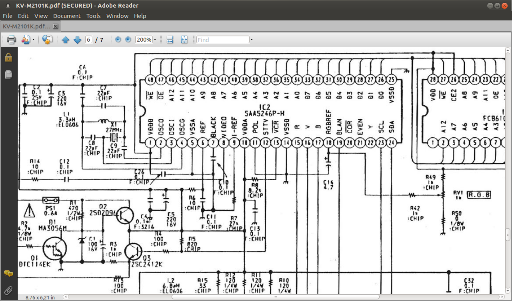

Ze Sony KV-M2101K jsem dostal modul, viz foto. Je to pro připomenutí ten typ, který se mi nehodí a kvůli kterému tu byly debaty asi před měsícem. Z výřezu servisního návodu je vidět, že zapojení v blízkosti krystalu odpovídá přesně schématu z KTE 3/2001, akorát hodnoty všech tří C jsou 22p a dívka je 3,3µH (versus 27p, 56p, 56p, 4,7µH):
http://www.ebastlirna.cz/modules/Forums ... 01_161.png

Desku dávám do "archivu" (na pokusy) a už se k SAA5246P/H nehodlám vracet.

Preferuju typ se suffixem "A" a zapojením viz:
http://www.ebastlirna.cz/modules/Forums ... 6a_131.png
Howgh.

danhard · #170 Příspěvek od **danhard** » 02 črc 2020, 22:56

A jak se to liší ? :roll:

Je to úplně stejnej oscilátor na třetí harmonické a je úplně jedno, jestli je tam "tank" paralelní, nebo seriovej rezonanční obvod.
Nevěděl jsem, že jsi takový somolibý hovado, který si zakládá na takovejch nepodstatnejch maličkostech.

Ale je to deska, která byla určitě takto chodivá, takže by jsi mohl vyzkoušet, jak se to liší chováním od toho A-čka.
Jinak je Tvůj "přínos" v této kategorii zcela na hovno

#171 Příspěvek od **judeware** » 05 črc 2020, 14:07

Mám vyrobený zkušební přípravek s paticí DIP48, ušitý na míru SAA5246AP/H. Všechny vypájené "áčkové" kusy v něm šlapou. Platí to i pro SAA5281P/H (neosazuje se SRAM) a SAA5254P/H DIP40 (rovněž bez paměti, dále se přepojuje GND, SCL a SDA).

SAA5246P/H v tom přípravku nefunguje.

#172 Příspěvek od **judeware** » 12 črc 2020, 19:13

Dovoluju si vyslovit veřejné poděkování Teletýmu
http://www.teletym.g6.cz/
(zde na webu je registrován urbanek a Lukas-Peca) - jeden z členů seskupení od Plzně si odvezl pět kusůch dřevěných TV z 50./60. let (plus gramochassis s přenoskou stylu "Boeing") a na oplátku dodal pár analogových receiverů (např. Huth 1000) a dva kusy TV chassis s SAA5281P/H a SAA5254P/H. Pár údajů (nejen) k poptávaným předmětným IO bude následovat.

PotPalo · #173 Příspěvek od **PotPalo** » 12 črc 2020, 19:26

Kedysi som vyrábal teletext do môjho TV OTF, tiež najprv nefungoval. Potom som skúsil originál, ten fungoval. Tak som porovnal schému podľa ktorej som ho vyrobil s originálom, a zistil som rozdiel. Po úprave už fungoval aj môj, a s ešte lepším obrazom ako originál (menej rušil). Pozri, porovnaj, prípadne uprav...

#174 Příspěvek od **judeware** » 12 črc 2020, 20:47

A o tom tady už dobré čtyři týdny debatujeme, Mlho.

Ale teď vážně - tohle je potvrzení mých zkušeností. Ve schematu TV OTF je verze SAA5246P/H, odpovídající schemata ze Sony a z časopisu KTE, jsem tu uváděl. Zřejmě jsi sehnal obvod SAA5246AP/H a ve výsledku to nebylo to pravé vořechové.

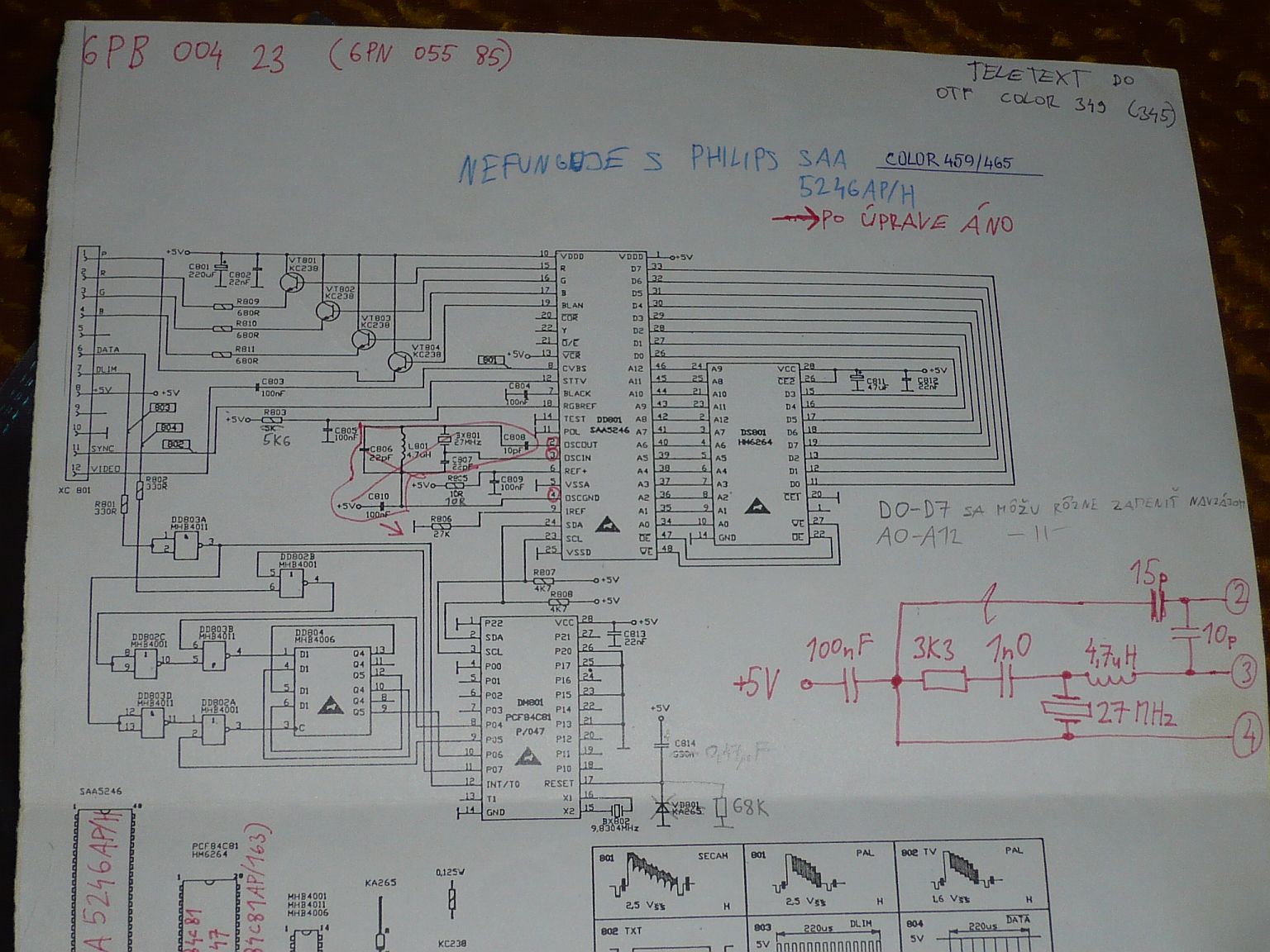

No a to rukou kreslené je právě zapojení určené pro verzi s "A", se kterým to šlape, jak má.

PotPalo · #175 Příspěvek od **PotPalo** » 12 črc 2020, 20:53

Mlho a či Plho? Ja som to nekontroloval, iba som si spomenul na tento problém čo som kedysi riešil. Vtedy stál ten IO 330 korún, a nefungoval s tým pôvodným zapojením. No nič, no.

A ešte mám niekde fotky toho teletext modulu, vyrábaný na univerzálnej doske. Inak je už predaný aj s TV.

#176 Příspěvek od **judeware** » 12 črc 2020, 21:19

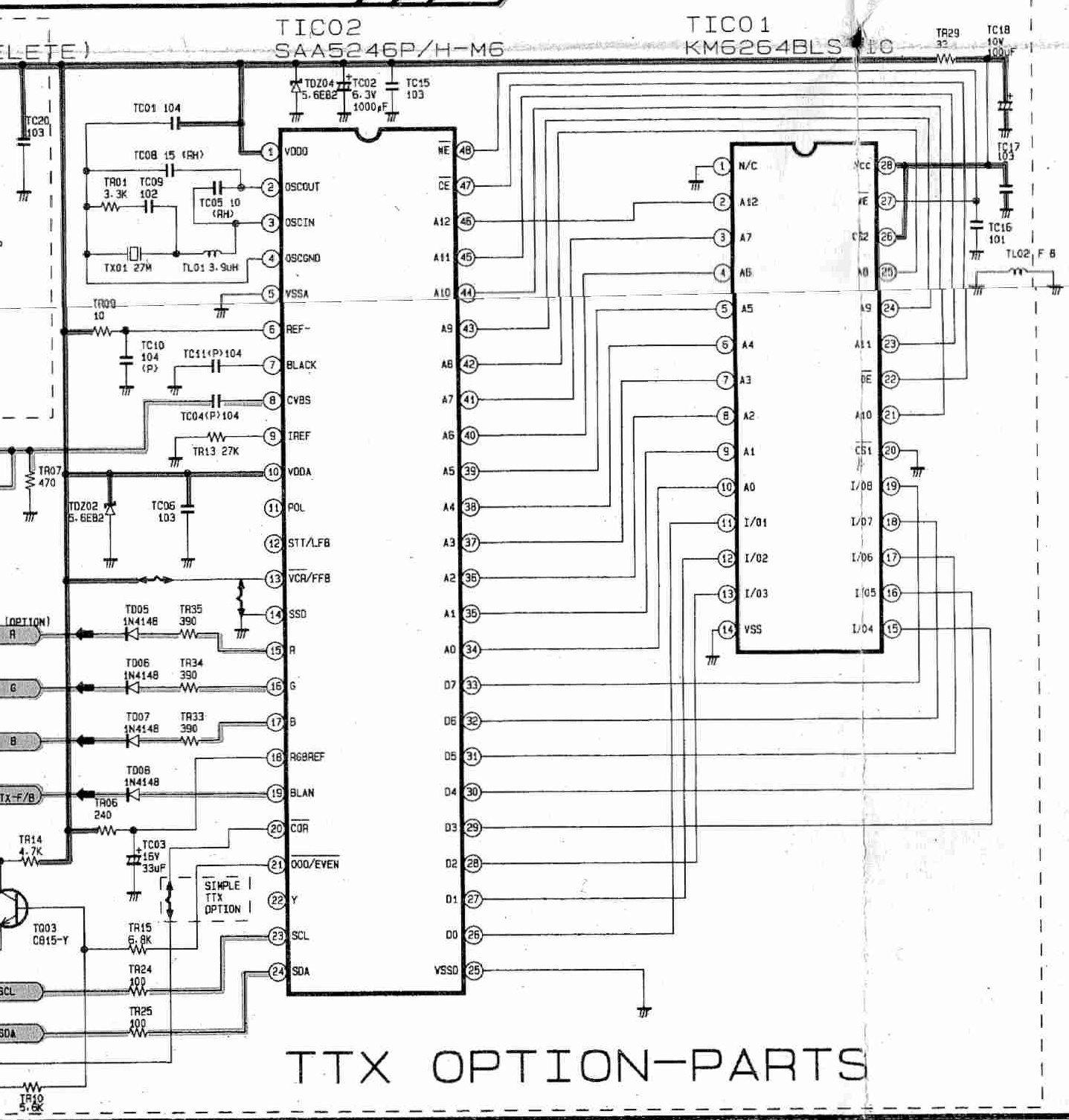

Spíš by mě zajímalo, ze které OTF to původní schéma pochází (jelikož je tam to první zapojení s IO "bez A").

PotPalo · #177 Příspěvek od **PotPalo** » 12 črc 2020, 23:24

Mal som OTF COLOR 349, to je to isté ako 345 ale bez teletextu a o tísícovku lacnejšie (tuším 12000 korún, rok 1995). V schéme som našiel že TELETEXT MODUL 6PN 055 85 (schéma teletextu tam nebola), tak som na inzerát v avíze kúpil schému, kúpil súčiastky, a vyrobil ho. Ale až po niekoľkých rokoch.

Treba lepšie pozerať. Hore je COLOR 459/465, to by mohlo byť ono. Dolu čo už nieje vidieť je ešte "c/ elektrická schéma" keď to pomôže.

danhard · #178 Příspěvek od **danhard** » 15 črc 2020, 13:33

Je to nakopírovaný ze servis manuálu Color 465.

A nevidím důvod, proč by to mělo fungovat jinak.
Možná někomu, kdo neumí rozchodit krystalovej oscilátor na 3. harmonické, bez toho, že by to opisoval z nějakého katalogu :roll:

Taky výřez z jiné televize, celé schema jsem už sem dával.

#179 Příspěvek od **judeware** » 09 srp 2020, 16:20

Dovoluji si vyslovit poděkování těmto členům fóra:
• VASEK_W - sehrál roli prostředníka při mé cestě na Moravu
• xxx_88 - dodal mi přes kolegu (VASEK_W) součástky ze starších TV
• sinclair - v krabičce jsem objevil klasické keramické EPROM, MCU I8742, 8049, 8050, MC6802 a TMS9995, CPU 8080, 8085 a 6800, SRAM 6116, 6264 a TE12512 (DIP32 úzké), periferní obvody jako 8255 aj., TTL drobotinu v malých DIL
• PixelOrgy - předal mi modul TXT české výroby (C416 apod.) se zajímavými IO; zesilovač TW40 si vyzvedne Sanoch
• Fredis - obdržel jsem 2ks PACE PSR914 a tři méně obvyklé moduly TXT

#180 Příspěvek od **judeware** » 15 srp 2020, 15:06

Uvádím ukázku několika poptávaných analogových přijímačů, získaných během srpnové podnikové dovolené.

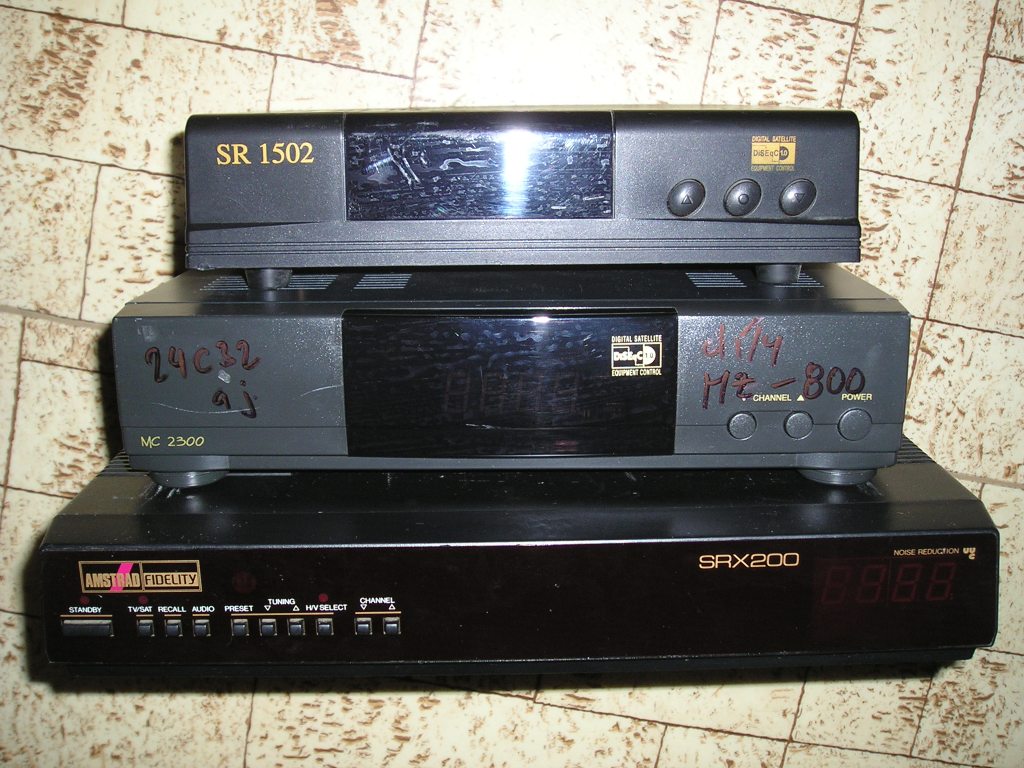

Bez obvodu OnScreenDisplay:
• Strong SR 1502 (řadový dárce orgánů)

• MASCOM MC 2300 (pozor - značení je užito i u moderních DVB-S, což nechápu)
• AMSTRAD SRX200

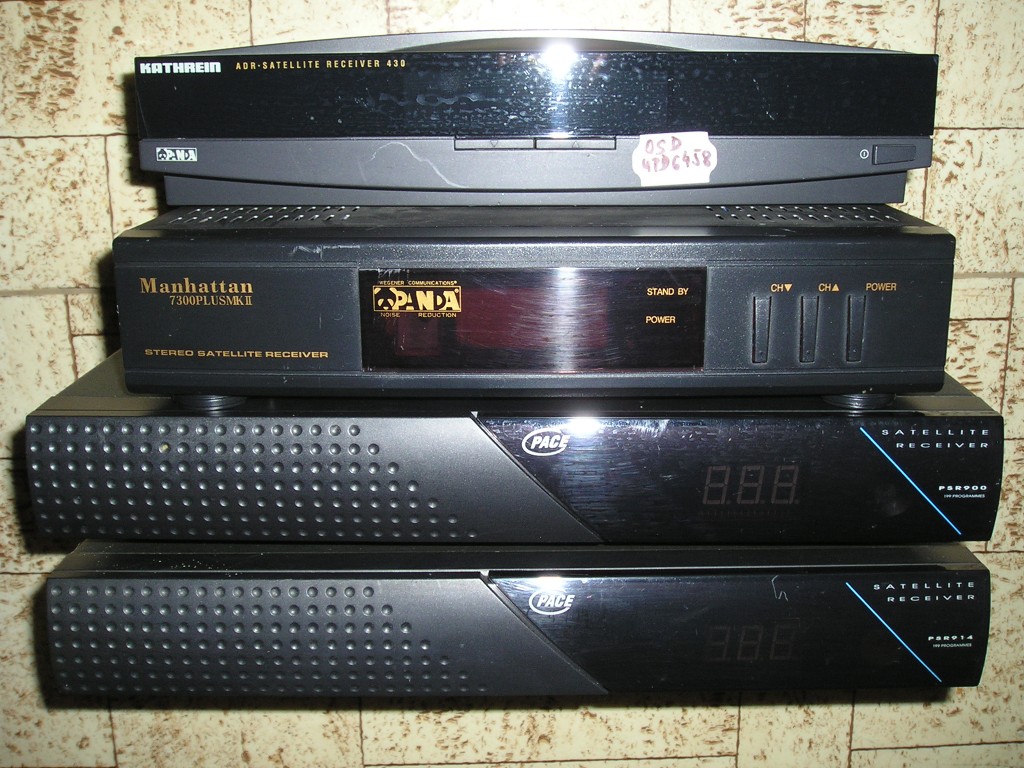

S obvodem OSD (v závorkách):
• KATHREIN UFD 430 (uPD6458; jeden z posledních non DVB-S, nebudu ho preparovat, vypadá příliš precizně)

• Manhattan 7300PLUSMKII (M35011; v podstatě jde uvnitř o totéž, co obsahuje MASCOM MC 3300)
• PACE PSR 900 (M50555-001SP)
• PACE PSR 914 (M50555-001SP; další dva stejné mi věnoval Fredis, ovšem bez bloku pro řízení magnetického a mechanického polarizéru - viz třetí foto)

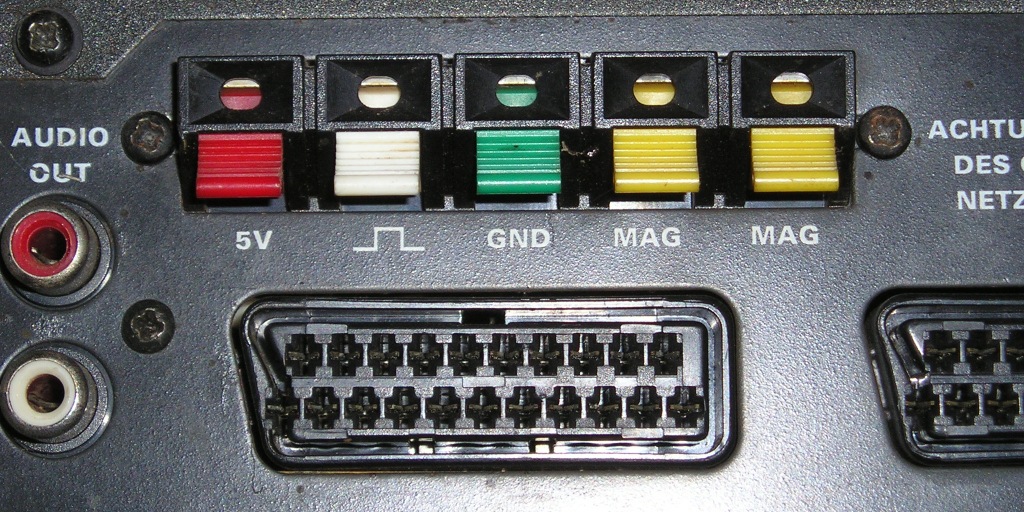

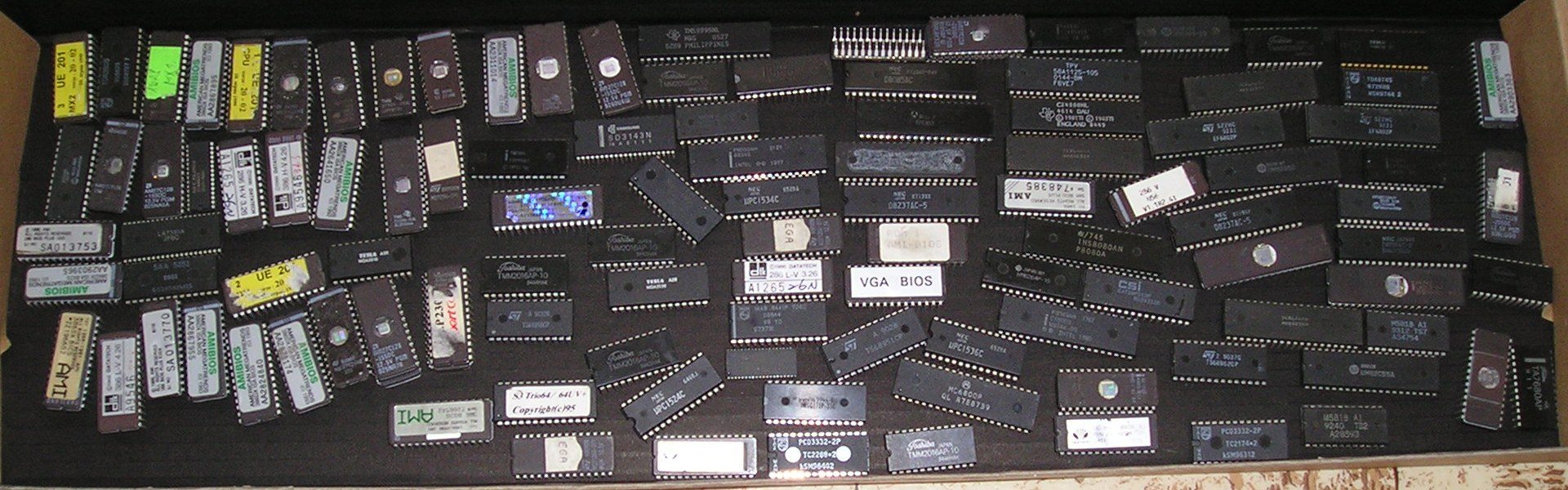

Na čtvrtém fotu jsou integráče od sinclaira, vše je osmibitová klasika, až na jeden - TMS9995 (nepočítám do toho TS6865x od SGS).
