#181 Příspěvek od petula »

já sice neplánuju dělat tester C, L, R, protože mám dva můstky, ale ... kdybych měl tester udělat (teda kdyby byl zájem, což není), tak bych udělal tester na principu můstku, který by byl řízený z mikropočítače. Prostě místo lidské ruky, která normálně přepíná rozsahy a dolaďuje můstek a oko sleduje vyrovnání můstku, by byl mikropočítač. Ten by přepínal rozsahy a četl odchylku od nuly a podle toho ladil můstek a po vyladění by znal hodnotu nastavení proti normálu a tu by vyplivnul na displej.
Výsledek by byl mnohem lepší než tyhle udělátka na principu zajícometru. To jen tak inspirace pro ty, kteří by chtěli něco sami zkonstruovat :) Samozřejmě, je to o trochu složitější než zajícometr, o trošku dražší, ale zase ne tak moc.
Uživatelský avatar
Milan
Příspěvky: 1454
Registrován: 02 dub 2012, 00:00
Bydliště: Vysočina

#182 Příspěvek od Milan »

To si tedy Petulo dost fandíš - to, co naměříš, bude záviset na frekvenci, amplitudě a tvaru měřícího signálu. A také na tom, z čeho je kondenzátor vyroben , zejména u keramických . Mám tu asi čtyři měřáky, které měří kapacitu . Když vezmu slídový kondenzátor popř. slušný svitek , ukáží všechny + - stejně ( mimo nějaké chyby vlastního měřáku ) , když vezmu nějaký levný keramický kond, liší se výsledky o desítky procent. Výrobce obvykle uvádí , jak a jakým signálem to měří, bohužel to v reálných obvodech splněno prakticky není .
Uživatelský avatar
maxijaroslav
Příspěvky: 355
Registrován: 02 čer 2020, 00:00
Bydliště: Brno KrPole

#183 Příspěvek od maxijaroslav »

A zkoušel už někdo ten systém popsaný na www.sillanumsoft.org ? Jako příslušenství k tomu programu je měření součástek pomocí jednoduchého udělátka se dvěma OZ a odporovou dekádou (je i schéma v příloze toho sw). Možná by to mohlo být v této souvislosti zajímavé - ale vyžaduje to počítač s dvoukanálovým audiovstupem a to už mnoho dnešních NB na konektoru nemá.
Uživatelský avatar
petula
Příspěvky: 828
Registrován: 22 kvě 2016, 00:00
Bydliště: Čelákovice / Brandýs n.L / Stará Boleslav
Kontaktovat uživatele:

#184 Příspěvek od petula »

Milan píše:To si tedy Petulo dost fandíš - to, co naměříš, bude záviset na frekvenci, amplitudě a tvaru měřícího signálu. A také na tom, z čeho je kondenzátor vyroben , zejména u keramických . Mám tu asi čtyři měřáky, které měří kapacitu . Když vezmu slídový kondenzátor popř. slušný svitek , ukáží všechny + - stejně ( mimo nějaké chyby vlastního měřáku ) , když vezmu nějaký levný keramický kond, liší se výsledky o desítky procent. Výrobce obvykle uvádí , jak a jakým signálem to měří, bohužel to v reálných obvodech splněno prakticky není .


Pochopitelně, že měření závisí na frekvenci. Obvykle se používá generátor s přepínatelnými kmitočty, signál je sinus. Amplituda je standardní, různé můstkuy používají různou amplitudu, ale nepřepíná se, uživatelsky se nenastavuje. Doplňuje se ale možností externího stejnosměrného biasu.

Když jsem pro někoho před 2 roky testoval zajícometr, vzal jsem různé kondenzátory, dost jich bylo, asi 40 různých, od 10 pF po 500 uF, různé druhy, různé provedení. Každý kondenzátor jsem změřil na digitálním můstku HP, pak na můstku Wayne Kerr, pak na můstku GW Instek a nakonec na zajícometru. Výsledky měření na třech továrních můpstcích se v podstatě nelišili, naproti tomu zajícometr ukazoval dost velké odchylky od zbylých třech měřeních na továrních můstcích.
Zkoušel jsem také různé měřící kmitočty, výsledky se příliš nelišily, i když jsem na jednom můstku měřil při 100Hz, na druhém při 200 Hz.
Chtěl jsem ty výsledky někde prezentovat, protože jsem s tím strávil přes půl dne. Nakonec jsem to nepoustil ven, jen proto, že zajícometr neukazoval ani verzi softwaru, takže se nedalo přesně určit pro jaký zajícometr ty výsledky vlastně platí. Podivné na zajícometru bylo, že ačkoliv výsledky vypočítával, nebyl schopen vypočítat Q ani D parametry.

Jinak si myslím, že zhotovit samodomo digitální LCR můstek není nemožné. Dá to jistě více práce než zajícometr, také to bude výrazně nákladnější, ale reálné to je. Zatímco zajícometr lze koupit za 400 Kč (ten co jsem testoval stál prý 400 Kč), tak samodomo vyrobený digitální LCR můstek za 400 Kč nepořídíte.
V příštím roce to zkusím,. Teď tu mám k dokončení nějaké dva vysílače, tak jak je osadím a předám, může zkusit digitální LCR můstek. Kvůli Covidu stejně zakázky váznou, takže je volnější režim. Minimálně, digitální část pro LCR můstek mám hotovou z jiného dřívějšího projektu. Tak zbývá jen generátor signálu, můstek, analogová část a software. I tak je to dost práce.
Uživatelský avatar
matahari
Příspěvky: 1142
Registrován: 29 říj 2017, 00:00

#185 Příspěvek od matahari »

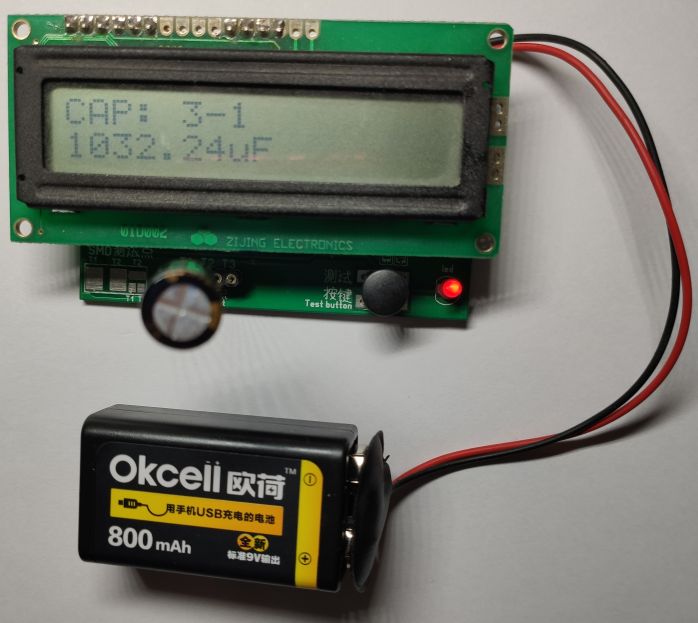

Moc se v tom nevyznám a dostal se mi do rukou tento tester. Je v něm Atmega8L a u kondenzátorů neumí ESR. Šlo by to nějak aktualizovat, aby to tester uměl?
Přílohy
Uživatelský avatar
Hydrawerk
Příspěvky: 8514
Registrován: 13 pro 2011, 00:00
Bydliště: Earth

#186 Příspěvek od Hydrawerk »

Asi by se tam mohl nahrát nový firmware pomocí nějakého programátoru. Firmware se pravděpodobně dá stáhnout někde tady. https://github.com/Mikrocontroller-net/ ... runk/mega8
Nebo tady. http://avrtester.tode.cz/index.php?p=firmware
Sorry, už se tím moc nezabývám...
Bude potřeba nějaký programátor, snad tenhle. https://www.gme.cz/isp-programator
Uživatelský avatar
matahari
Příspěvky: 1142
Registrován: 29 říj 2017, 00:00

#187 Příspěvek od matahari »

Děkuji za odkazy.
Takže by se musel ještě z toho vyvést konektor pro ten programátor podle nějakého schématu. Zkusím něco objevit.

Všiml jsem si na té odkazované stránce zajímavé krabičky https://www.thingiverse.com/thing:4074734 a vypadá to, že by mohla rozměrově sedět.

Když existují verze s ATmega168 nebo ATmega328, tak by šly vyměnit za tu mou ATmegu8? Umělo by to něco navíc?
Uživatelský avatar
Hydrawerk
Příspěvky: 8514
Registrován: 13 pro 2011, 00:00
Bydliště: Earth

#188 Příspěvek od Hydrawerk »

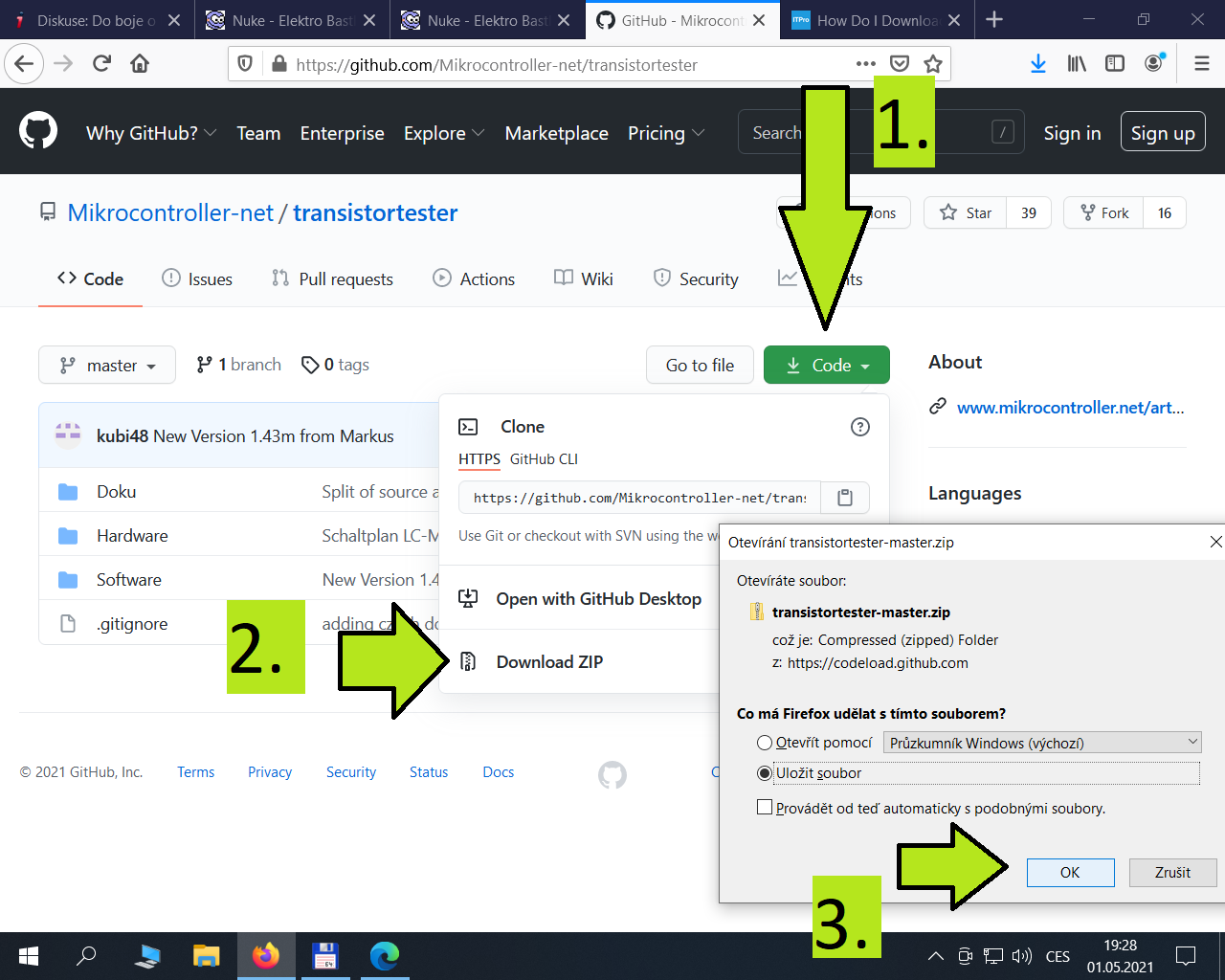

Stahování je trochu divný. https://www.itprotoday.com/mobile-manag ... les-github
Chvíli mi trvalo, než jsem to pochopil. Takže běžte na "vrchní úroveň projektu", klikněte na zelené tlačítko Code, potom Download ZIP a pak někam uložte zabalenej ZIP soubor...
Přílohy
Uživatelský avatar
Hydrawerk
Příspěvky: 8514
Registrován: 13 pro 2011, 00:00
Bydliště: Earth

#189 Příspěvek od Hydrawerk »

matahari píše:
Když existují verze s ATmega168 nebo ATmega328, tak by šly vyměnit za tu mou ATmegu8? Umělo by to něco navíc?

Jo, mělo by to další funkce. https://github.com/Mikrocontroller-net/ ... tester.pdf
Viz strana 37.

Kód: Vybrat vše

3.2 Volitelné funkce menu pro ATmega328
Když je zapnuta funkce menu, zacne tester po dlouhém stisku tlacítka (> 0.5s) volbu dalších funkcí. Tato funkce je k dispozici i pro jiné procesory s minimálne 32K flash pametí. Volitelné funkce se zobrazují na rádku 2 dvourádkového displeje nebo na rádku 3 ctyrrádkového displeje.
Uživatelský avatar
matahari
Příspěvky: 1142
Registrován: 29 říj 2017, 00:00

#190 Příspěvek od matahari »

Děkuji Hydrawerku za veškeré informace. Na těch jedněch odkazovaných stránkách jsem se dočetl, že ESR je možné pouze s Atmegou 168/328.

Až mi přijde objednaná 328, tak uvidíme, jestli bude možná pouhá výměna v té mé desce.
Uživatelský avatar
matahari
Příspěvky: 1142
Registrován: 29 říj 2017, 00:00

#191 Příspěvek od matahari »

Konečně mi dorazily Atmegy 328. Když jsem zkusil z téhle stránky http://avrtester.tode.cz/index.php?p=firmware verzi od Kübbelera FW 1.12 M328, tak u kondenzátoru 1000u to ukazovalo VEXT 12,1V (extérní volty). U verze od Reschkeho FW Markus 1.21m M328 to detekovalo kondenzátor, ale s násobně menší hodnotou 140u, ale ukázal i ESR 0,11 ohmu.
Původní Atmega 8 naměřila 1040u.

Budu muset objevit správný FW.
Uživatelský avatar
Milda134
Příspěvky: 74
Registrován: 11 zář 2013, 00:00
Bydliště: jižně od Vyškova
Kontaktovat uživatele:

#192 Příspěvek od Milda134 »

Všechny firmware na mé stránce jsou odzkoušené a funkční, možná to má souvislost s níže popsanou chybou.
Jestli tam máš 140u, znamená to, že nemáš naprogramované pojistky a tester jede na 1MHz místo osmi a při osmkrát menší frekvenci je tam osmkrát menší hodnota kondenzátoru. Při měření odporu to bude v pořádku.
nastavení pojistek je na mém webu v sekci firmware dole.
Uživatelský avatar
matahari
Příspěvky: 1142
Registrován: 29 říj 2017, 00:00

#193 Příspěvek od matahari »

Děkuji za informaci, těch 8x by asi sedělo, hraji se s Atmegama poprvé a pojistky jsem nenastavoval. Zkusil jsem je načíst a L+H se shodují, akorát E je u mě 0x04. Když jsem tam zkusil dát 0xFC, tak to je stejné. S nastavenými pojistkami to načítá strašně rychle (hodnotu to zobrazí na pár milisekund) a kondenzátor to vyhodnotí jako diodu.

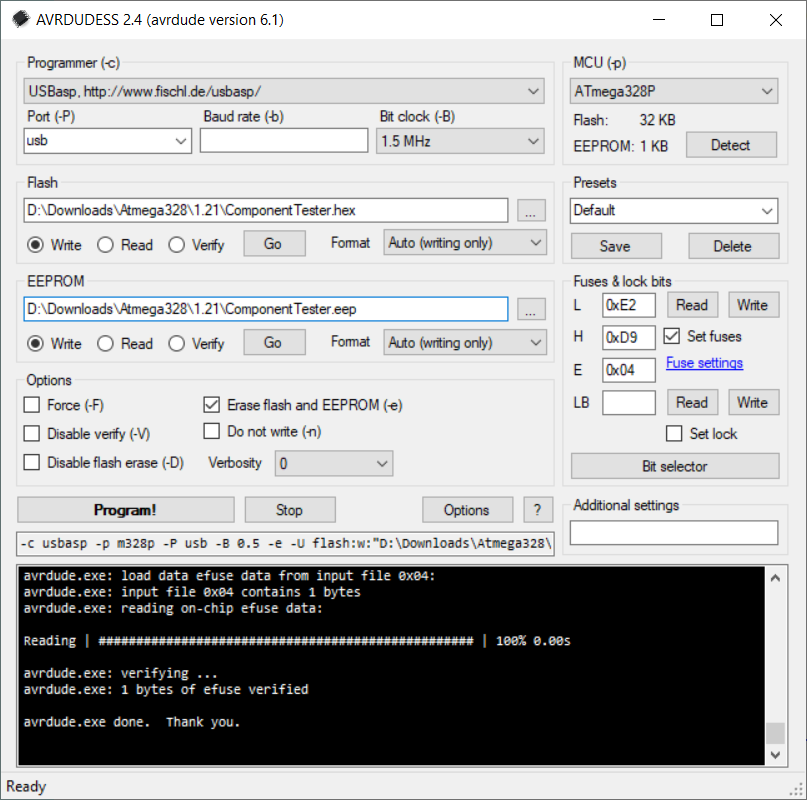

Přidávám screenshot AVRDUDESS.

P.S. Z téhle stránky https://www.engbedded.com/fusecalc/ jsem zkusil nastavit pojistky podle ATmega328P 0x62 + 0xD9 + 0xFF nebo 0x07 (podle popisu) a už to měří pomaleji, ale zase blbě.
Přílohy
Uživatelský avatar
Milda134
Příspěvky: 74
Registrován: 11 zář 2013, 00:00
Bydliště: jižně od Vyškova
Kontaktovat uživatele:

#194 Příspěvek od Milda134 »

Jak jsem již psal, pojistky jsou na webu v sekci firmware, pro Tvou variantu bez krystalu to je takto: Interní RC osc 8MHz - lfuse:0xe2 hfuse:0xd9 efuse:0xfc
Uživatelský avatar
Milda134
Příspěvky: 74
Registrován: 11 zář 2013, 00:00
Bydliště: jižně od Vyškova
Kontaktovat uživatele:

#195 Příspěvek od Milda134 »

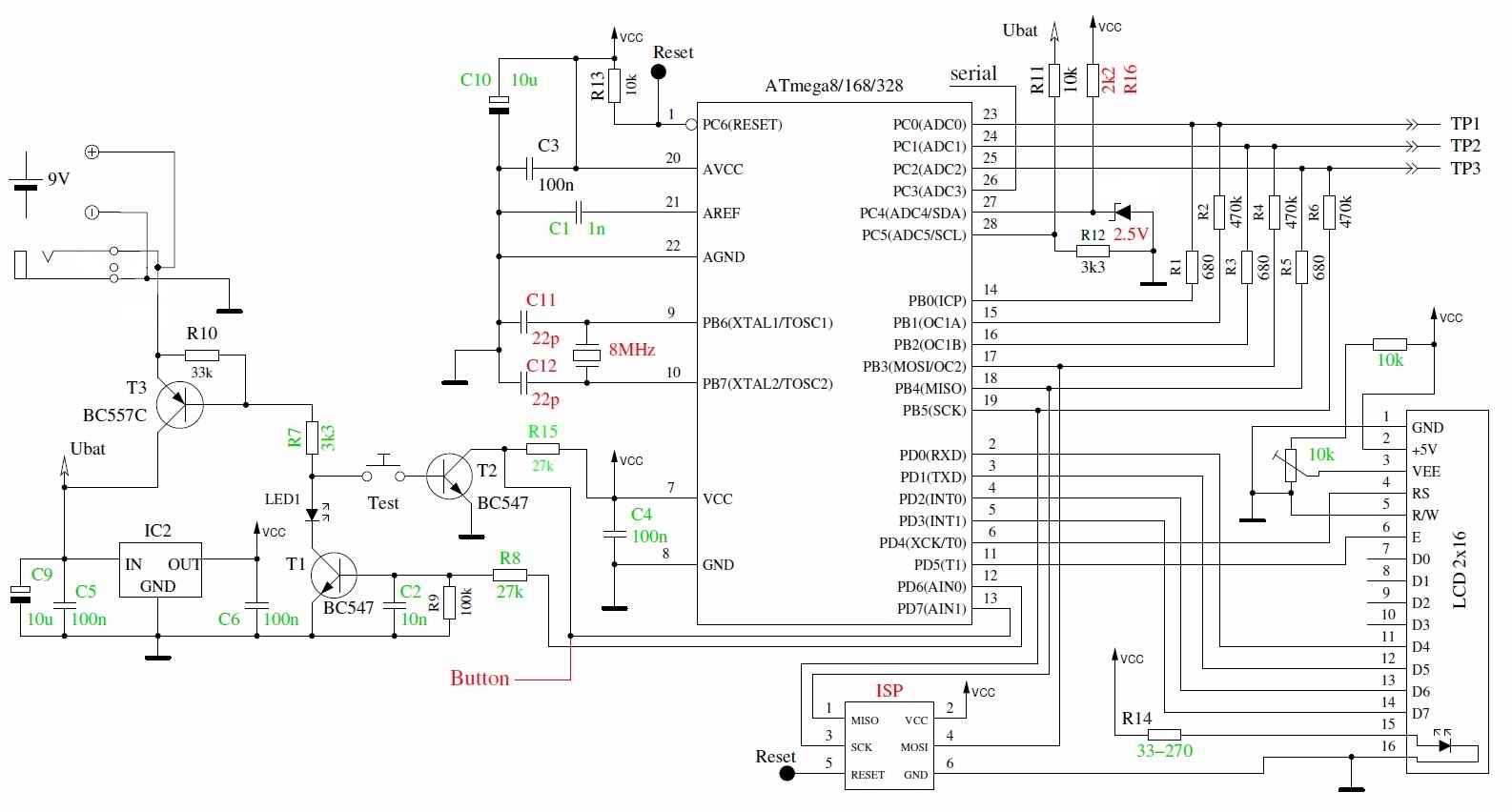

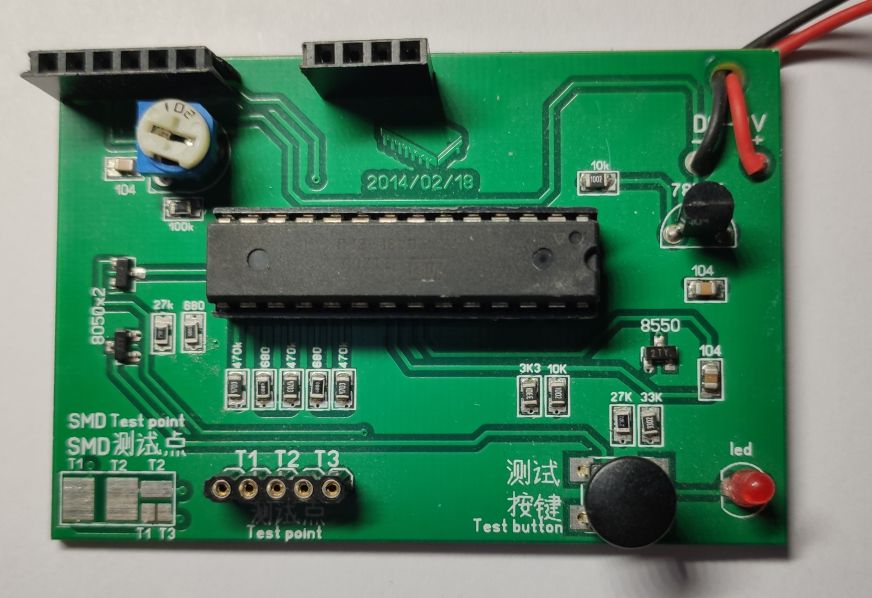

Teď jsem si všiml, že je na DPS jedna chybka, při použití ATmega 168 /328 musí být mezi vývody 20 (AVCC) a 22 (AGND) co nejblíže MCU blokovací kondík M1 a vypadá to, že je až napravo od tranzistoru 8550 a to je fakt daleko, to dělalo problémy i když byl o hodně blíž. Zkus ještě jeden napájet přímo mezi tyto vývody a z té fotky také nevidím jestli je mezi 20 a 22, nebo mezi 21 (AREF) a 22 pokud je ale mezi 21 a 22, tak ho vyhoď, tam má být kondík 1n, viz schéma, to potom dělá bordel při měření velkých elytů, protože se nestíhá přepínat AD převodník.
Přílohy
