Stavba transiwattu - prosím o radu. 2

Zpráva

patrikvarga

Sorry, že Vám skáčem do debaty.
Trimre na nastavenie 1/2U sú tam originál, alebo...?

Hifista · #242 Příspěvek od **Hifista** » 24 zář 2019, 09:05

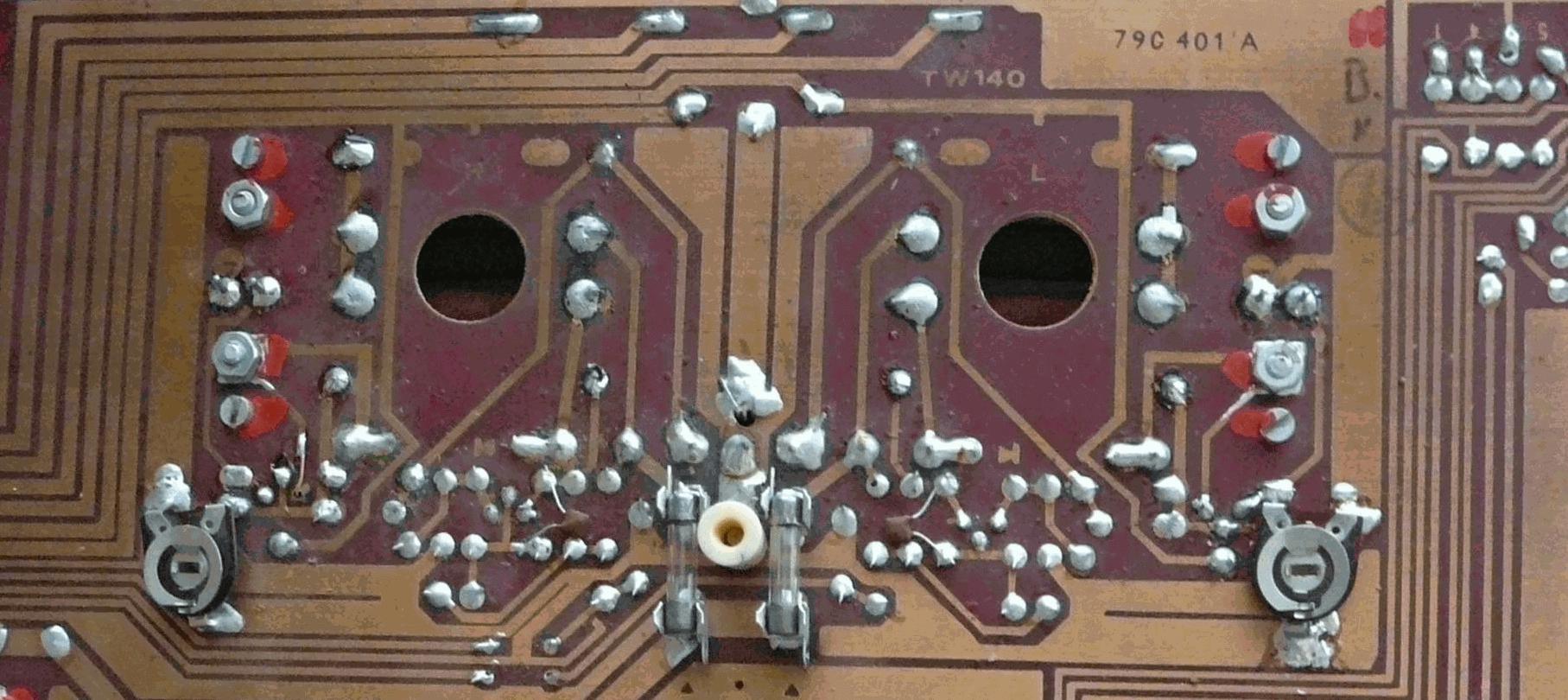

V průběhu mnoha let jsem vlastnil postupně 4 kusy TW140 a ve všech byly tyto trimry osazené již z výroby. Jsou jimi osazené z výroby i některé kusy TW40.

danhard · #243 Příspěvek od **danhard** » 24 zář 2019, 09:27

Ano, to je tam dolepené z výroby.

danhard · #244 Příspěvek od **danhard** » 24 zář 2019, 21:16

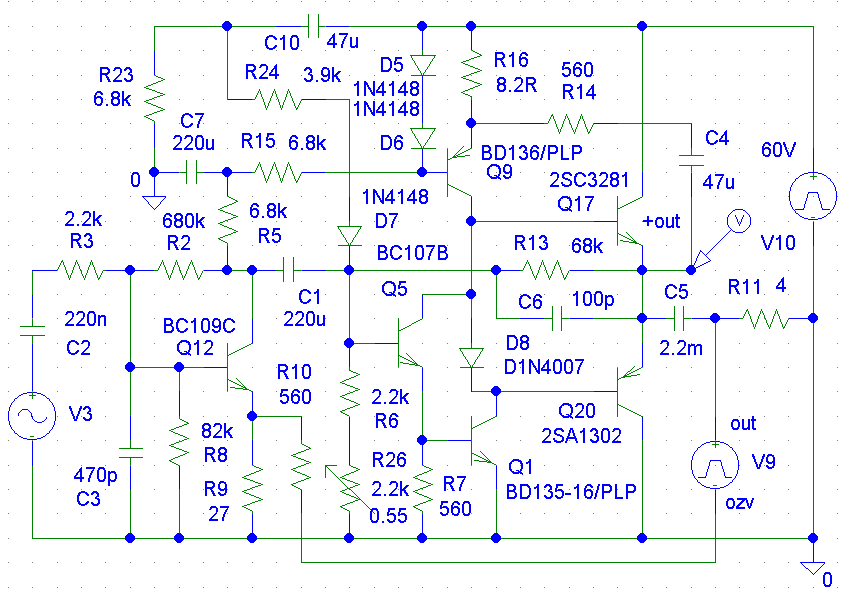

Dovolím si tady vložit minimální verzi úprav TW120 s úpravou potlačení pecky do beden při zapnutí

Zapojení počítá s betou NPN tranzistoru 60 při 7A. Budící proud je max. 120mA.
Pak to dává výkon 100W/4R.
Takové tranzistory mohu bez problému dodat.

ps. mohu upřesnit hodnotu jakékoliv součástky a důvody, které mě k tomu vedly.

vlastoTN · #245 Příspěvek od **vlastoTN** » 24 zář 2019, 23:02

Čo vylepšuje obvod v zdroji prúdu?
C3/ 470p,nespomaluje to moc?

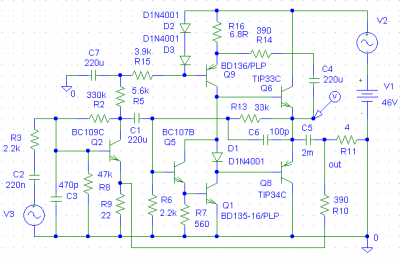

Pre porovnanie zapojenie Danwatt ktorý Ste tiež upravili.

danhard · #246 Příspěvek od **danhard** » 25 zář 2019, 02:31

a) součástky navíc je potlačení rány do repráku při zapnutí.
b) horní frekvence vstupního filtru je cca 150kHz, je to moc nízko ? v TW140 je také 470pF, které tam dal ON a podstatně větší odpory, takže je horní frekvence cca 30kHz, není to moc nízko ?

microlan · #247 Příspěvek od **microlan** » 25 zář 2019, 06:24

Mě ty zesilovače se zdrojem proudu žádnou pecku do repráků nedělají. Jen to naběhne (začne hrát) se zpožděním. Nijak jsem to zatím nezkoumal, mrknu na to, jak bude chvilka.

danhard · #248 Příspěvek od **danhard** » 25 zář 2019, 12:14

Ono tam nějaké zapumpování reprákem být musí, výstupní kond se musí nabít.
Ten obvod je samostatná záležitost, která by se dala vyzkoušet v nějakém TW, který to dělá, jestli to pomůže ?
Je nesmysl tam kvůli tomu cpát relé a pomalej start.

vlastoTN · #249 Příspěvek od **vlastoTN** » 25 zář 2019, 19:49

Mám ten modul postavený (Danwatt) áno,to zapumovanie reproduktorom tam je aj zvukovo sa to prejaví ale nieje to nič hrozné,nijaký nepríjemný lupanec.
Samozrejme nedalo mi a ten kondenzátor 470p som na meranie znižoval.
Ale stretol som sa z jednou zaujímavou vecou, zosilňovač pri cc 3/4 výkonu na 1kHz začal rozkmitávat vrchnú časť sinusovky. Nie vždy sa to však prejaví.
Napadá má,mám len cc 42V na zdroji, môže to mať na to vplyv?

danhard · #250 Příspěvek od **danhard** » 25 zář 2019, 21:15

Co tam máš za tranzistory ?

vlastoTN · #251 Příspěvek od **vlastoTN** » 25 zář 2019, 21:31

Kedysi som tu niekde dával aj fotku, je to osadené :KC509,
BD139-16/140,KD607/617.
Nejak náhodou som to odstránil koníkom 220p z báze prúdového zdroja na zem. Ten zosilňovač vzhľadom na jeho jednoduchosť je super

rvx73 · #252 Příspěvek od **rvx73** » 25 zář 2019, 22:25

nemůže ti tam něco lézt přes ne zrovna ideálně navrženou zem? Máš fotku plošňáku?

vlastoTN · #253 Příspěvek od **vlastoTN** » 25 zář 2019, 23:29

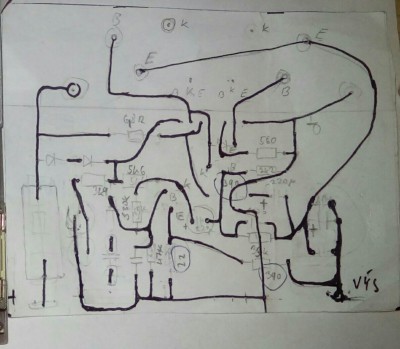

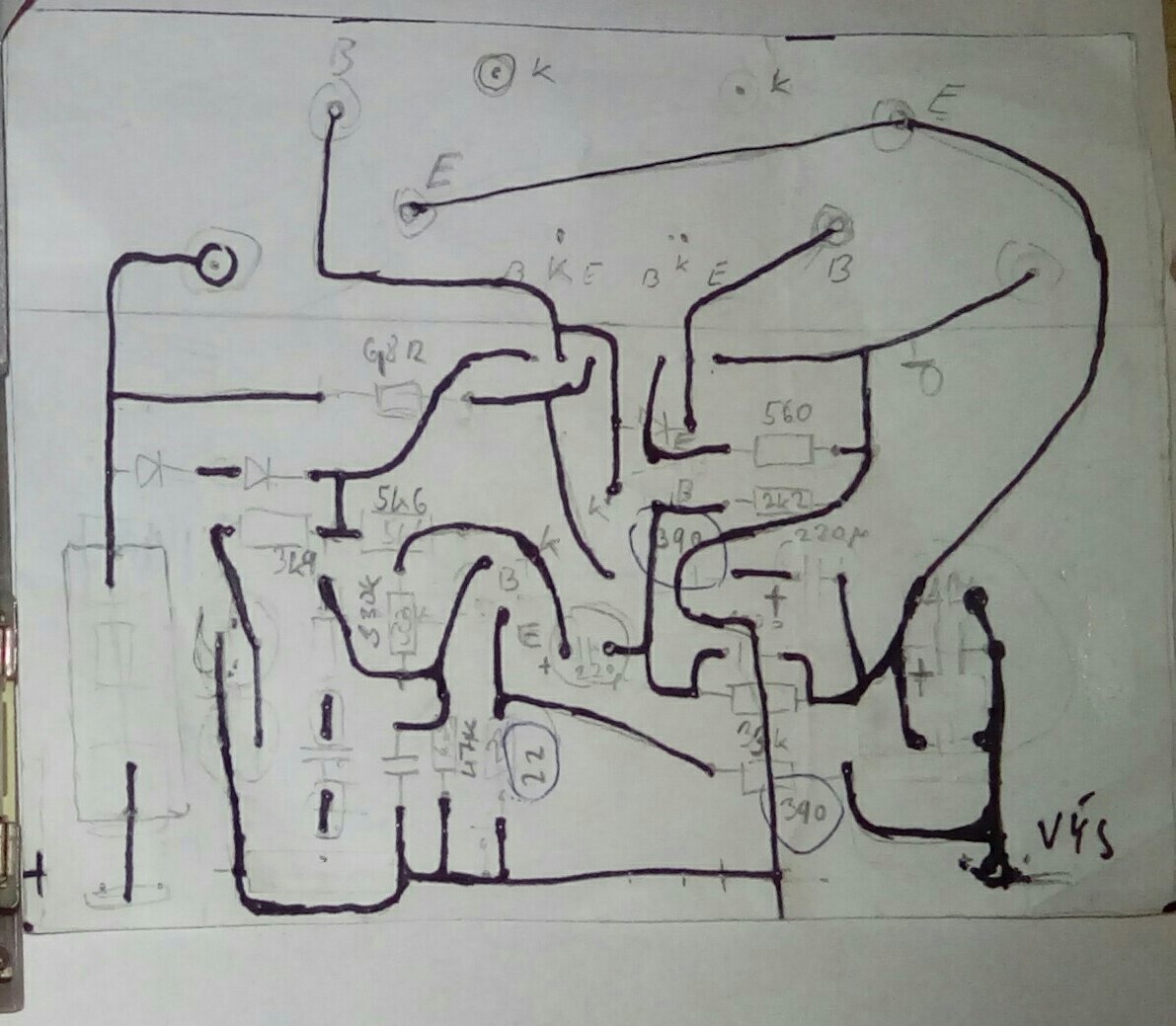

Dps som si robil heslom jedno a rýchlo.

danhard · #254 Příspěvek od **danhard** » 26 zář 2019, 02:55

Rozhodně tam přidej na desku nějakej blokovací kond v napájení, aspoň 50uF.
To v simulačních schematech není.

rvx73 · #255 Příspěvek od **rvx73** » 26 zář 2019, 06:44

Vlasto, ak budeš nabudúce robit dalšiu DPS, tak si s tím dej trochu víc práce, ono se to vyplatí. Zeme vstupní části zesíku pospojovat do hvězdy u lokálního blokovacího kondenzátoru, zeme silové části opět do hvězdy u jejich blokovacího kondíku (ten, kterej Ti tam doporučil Danhard) a oba tyto uzly spojit se zemí zdroje.

Jde o to, že pokud stejným spojem, i když má odpor nula-nula-prd, tečou ve špičkách ampéry, pak i na tomto malém odporu se naindukuje rušivé napětí klidně i několik desítek milivoltů. No a pokud stejnou cestou vedeš zem i od vstupní části zesíku, přičte se to k užitečnému signálu a spolu s ním se to zesílí. Pak se může objevit i zákmity - přesně ve chvíli kdy zesilovač jede na vyšší výkon (s velkými proudy tekoucími zemí konce)
