Dotykový vypínač

Zpráva

#31 Příspěvek od **masar** » 31 pro 2025, 23:06

LED může brát kolem 2mA, takže víc to nepřidá.
Tranzistor jakýkoliv NPN.

Tomas3206 · #32 Příspěvek od **Tomas3206** » 01 led 2026, 00:28

Ok, tu ledku tam nechám a přidám tam tranzistor. Jen mi řekni, proč je tam rezistor když podle datasheetu tam má jít max 6V, baterky mají 6V a navíc si ještě něco vezme dioda před TTP a samotný TTP? Nebo těch 6V znamená něco jinýho? Díky

Tomas3206 · #33 Příspěvek od **Tomas3206** » 01 led 2026, 00:39

Ještě mě napadla jedna věc... Na tom TTP jsou celkem jenom tři součástky, když nepočítám ledku která je stejně zbytečná. Šlo by je identifikovat a přidat je do obvodu místo toho TTP? Vypadalo by to líp a možná by to bylo trochu kvalitnější když bych je koupil u nás. Akorát se obávám že ta černá věcička se musí nějak programovat, pokud ano, tak pro mě je to neproveditelné.

#34 Příspěvek od **masar** » 01 led 2026, 01:12

Ad 1. Ten odpor v bázi je tam kvůli omezení proudu, který by byl jinak zbytečně velký (je třeba také šetřit baterky, ne?) a ikdyž by IO fungoval asi i bez něho, nemuselo by se mu to líbit.
Ad 2. TTP223 je zároveň i označení té "černé věcičky" na stejně pojmenovaném modulu (asi aby se to nepletlo). Ano, místo celého modulu lze koupit (nebo z modulu odpájet) IO samotný a navrhnout vlastní plošný spoj. Nic se programovat nemusí, nepočítám-li možnost použít dvě propojky pro volbu režimu a typu výstupu.

#35 Příspěvek od **judeware** » 01 led 2026, 16:16

Já si říkám, kde je ve schématu ochranná dioda na svorkách cívky relé (aby při rozpojení netrpěl tranzistor). A ono to (G3MB-202P) není relé, ale triakový prvek SSR! Bude při odběru nula nula nic (mezi AC [L] a ELKO [T]) reagovat stejně, jako spínací kontakt v "opravdovém relé"?

Jinak pro příznivce konvenčních žárovek mám jen samé pozitivní zprávy. Lidi odkládají pivýnače ála SZ1 (s poruchami, či bez), nebo nejrůznější ještědské lampičky s kovovým tělem. Zkusí osadit zářivkovou, či LEDkovku a často zjistí, "že to nejde". Tak že bych probral zásoby (dnes ne!) a zkusil si to doma téžžž (třeba onen deset let opravený SZ1)?

V jedné epizodě seriálu Columbo se v baráku, kde se stala vražda, rozsvěcela světla (otvíraly dveře?) tlesknutím.

Tomas3206 · #36 Příspěvek od **Tomas3206** » 01 led 2026, 16:33

judeware píše:Já si říkám, kde je ve schématu ochranná dioda na svorkách cívky relé (aby při rozpojení netrpěl tranzistor). A ono to (G3MB-202P) není relé, ale triakový prvek SSR! Bude při odběru nula nula nic (mezi AC [L] a ELKO [T]) reagovat stejně, jako spínací kontakt v "opravdovém relé"?

Je to tohle relé, jak píšeš: https://dratek.cz/arduino-platforma/134 ... _UQAvD_BwE

#37 Příspěvek od **masar** » 01 led 2026, 16:56

judeware píše:...Bude při odběru nula nula nic (mezi AC [L] a ELKO [T]) reagovat stejně, jako spínací kontakt v "opravdovém relé"?...

To je fatálně správná otázka. Donutila mě podívat se do datasheetu, kde je jako zatěžovací proud uvedeno 0.10÷2A. Je to opto-triak, nikoliv opto-mosfet.
Ano, tohle fungovat nebude. A doplnit "předzátěží" není dobré řešení.

#38 Příspěvek od **judeware** » 01 led 2026, 16:59

V tom je právě ten stín pochybnosti. SSR není totéž, co relé. Ale nadrátovat to na zkoušku se dvěma knoflíky v ruce, toť otázka minut.

#39 Příspěvek od **masar** » 01 led 2026, 17:16

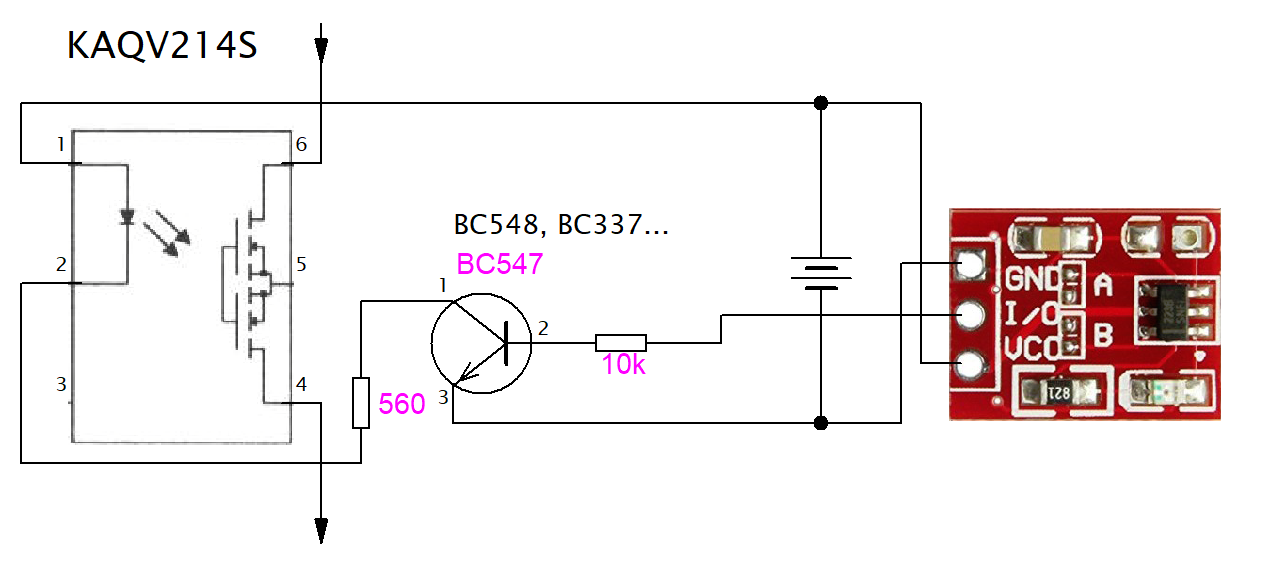

Lze to řešit použitím opto-mosfetu, např. KAQV214S. A možná i bez posilovacího tranzistoru.
Jen by by bylo vhodné použití přepěťové ochrany, např. 1,5KE400CA.

Tomas3206 · #40 Příspěvek od **Tomas3206** » 01 led 2026, 19:37

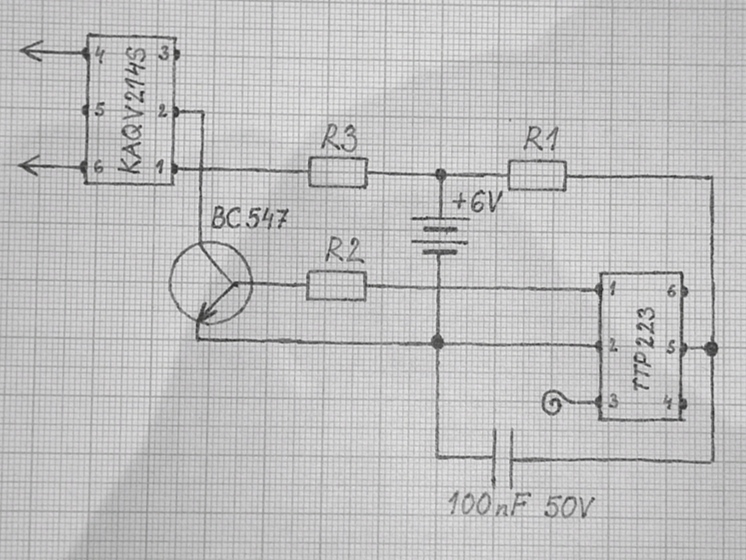

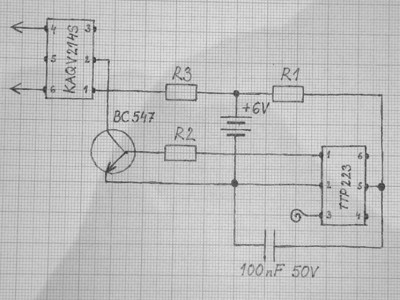

Zkusil jsem to nakreslit už bez toho modulu, se samotným čipem...
Ale mám několik otázek...

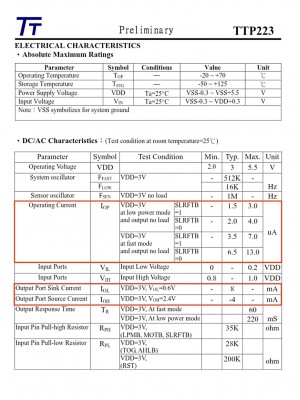

Z datasheetu k TTP223 mi není jasný kolik uA vlastně bude odebírat, nevím co znamená to SLRFTB a kolik mA z toho leze ven, psal jsi že cca 4mA ale takovou hodnotu tam nevidím. Chtěl bych před to dát rezistor s úbytkem 1V a nabízí se mi od cca 2 až do 13uA.
Potom nerozumím jak jsi vypočítal těch 10k. Když dám ty 4mA a vynásobím 10k tak mi vyjde úbytek 40V. Je mi jasný že to počítám blbě, ale zajímá mě jak jsi na to přišel.
A nakonec, k tomu KAQV214S je v parametrech na GM napsáno 5V, ale v datasheetu max. 1,5V Confused

#41 Příspěvek od **masar** » 01 led 2026, 20:34

Vycházíš z datasheetu pro původní (16-pinovou) verzi TTP223, která disponuje vstupem SLRFTB, kterým ale 6-pinová verze nedisponuje. Podle délky vzorkovacího cyklu se mění i nepatrně (uA) spotřeba obvodu.
Ten proud je ale proměnný podle zátěže a nelze pro snížení napětí ze 6V na max. 5.5V použít odpor R1, ale např. jednu nebo dvě diody 1N4148 (v mém schematu opomenuto).

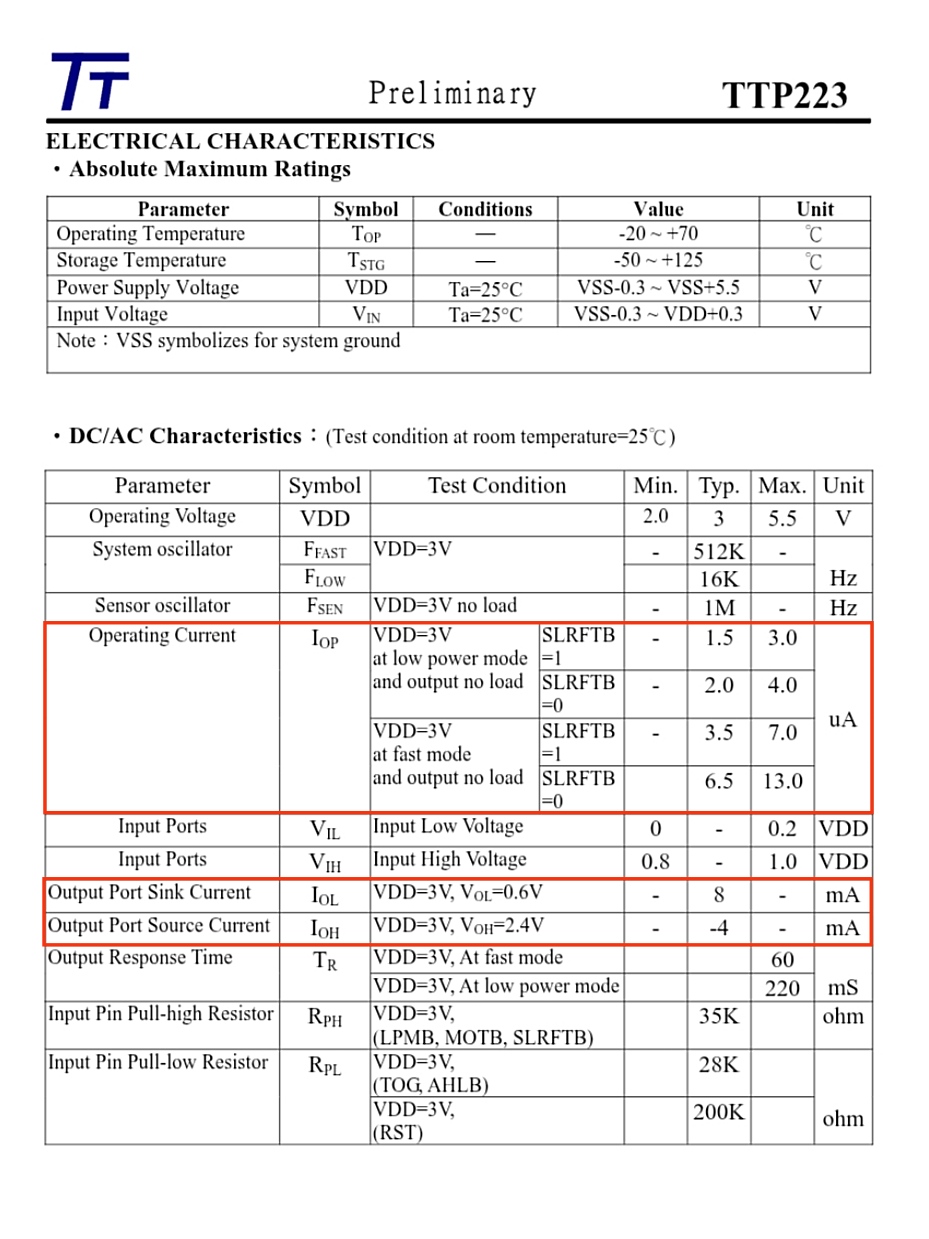

Proud 4mA je uveden v červeném rámečku (Output Port Source Current).

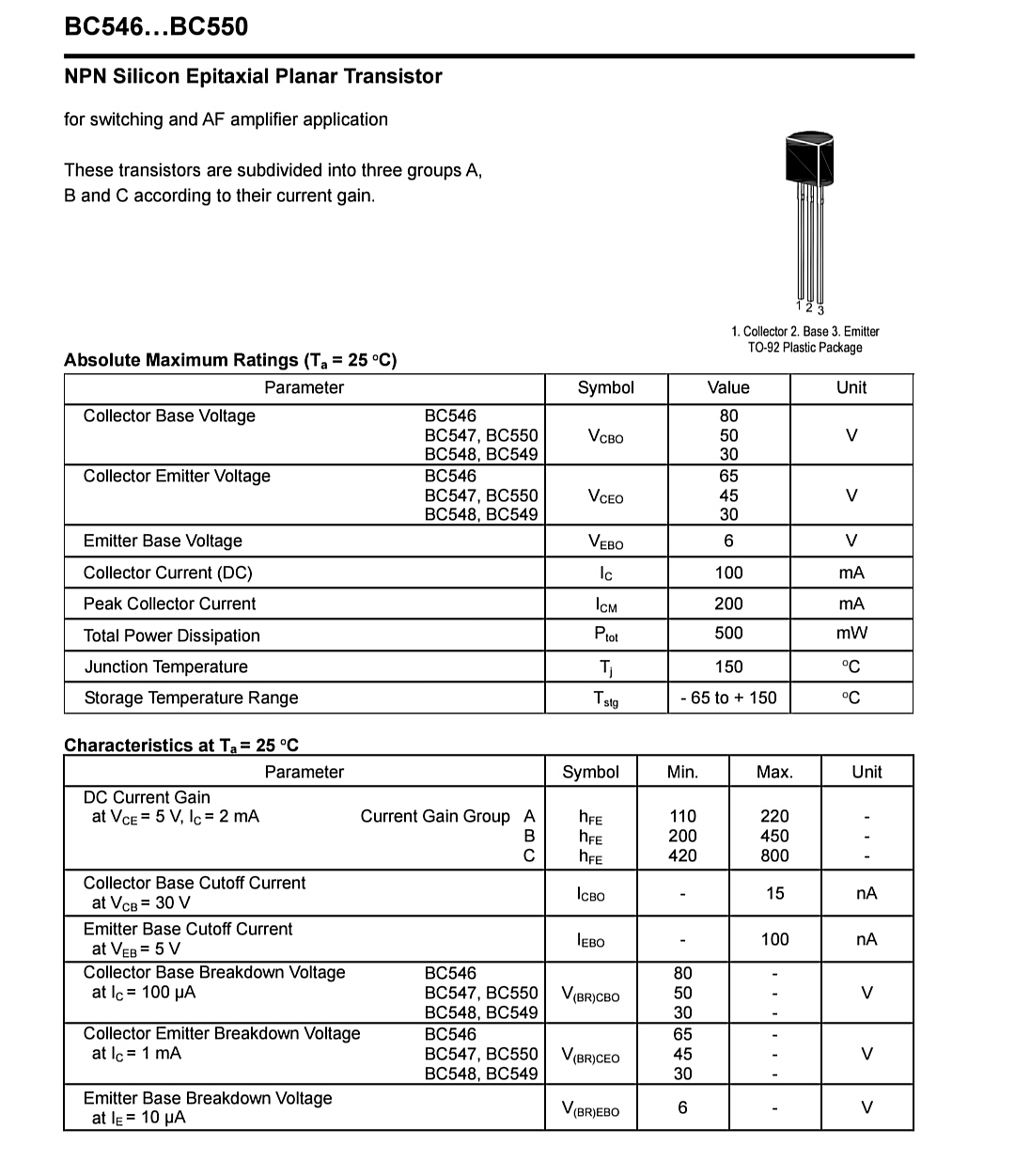

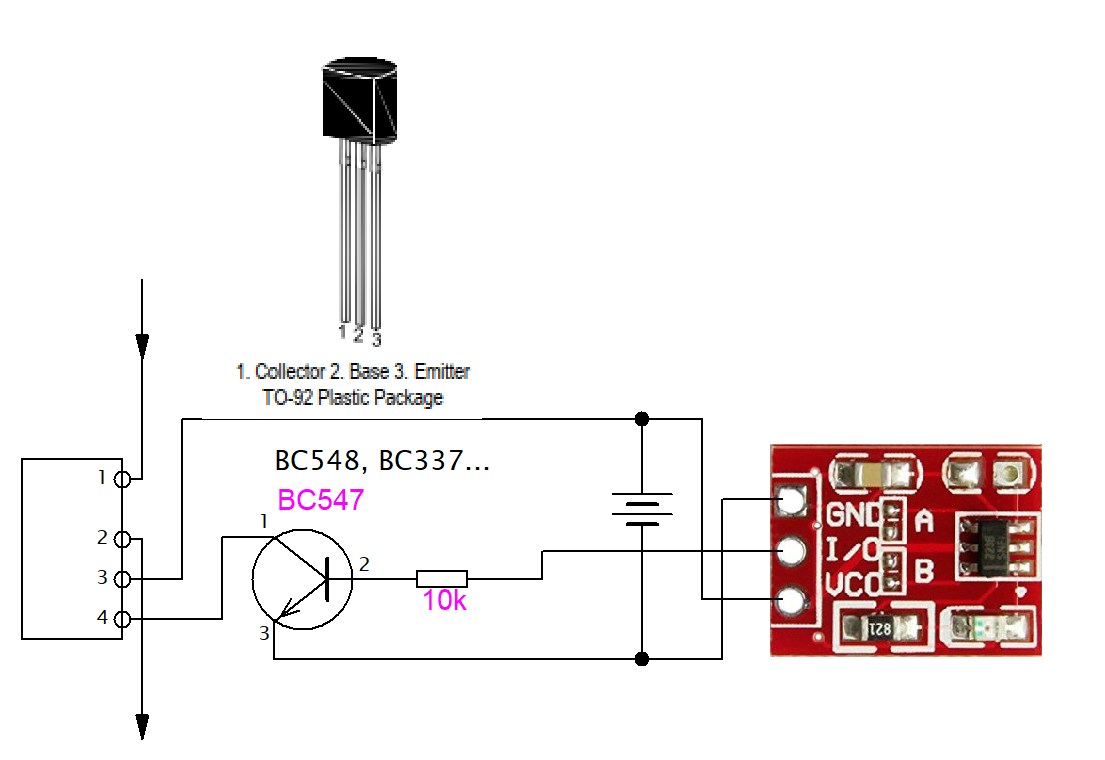

Odpor R2 10k je volen tak, aby byl tranzistor saturován. Tranzistor může mít proudový zesilovací činitel 100÷500. Při výstupním napětí TTP223 +2.4÷+5V odporem R2 poteče proud cca 0.2÷0.4mA, což je dostatečně hodně pro dokonalé sepnutí tranzistoru a zároveň dostatečně málo zatěžuje TTP223 a zdroj.

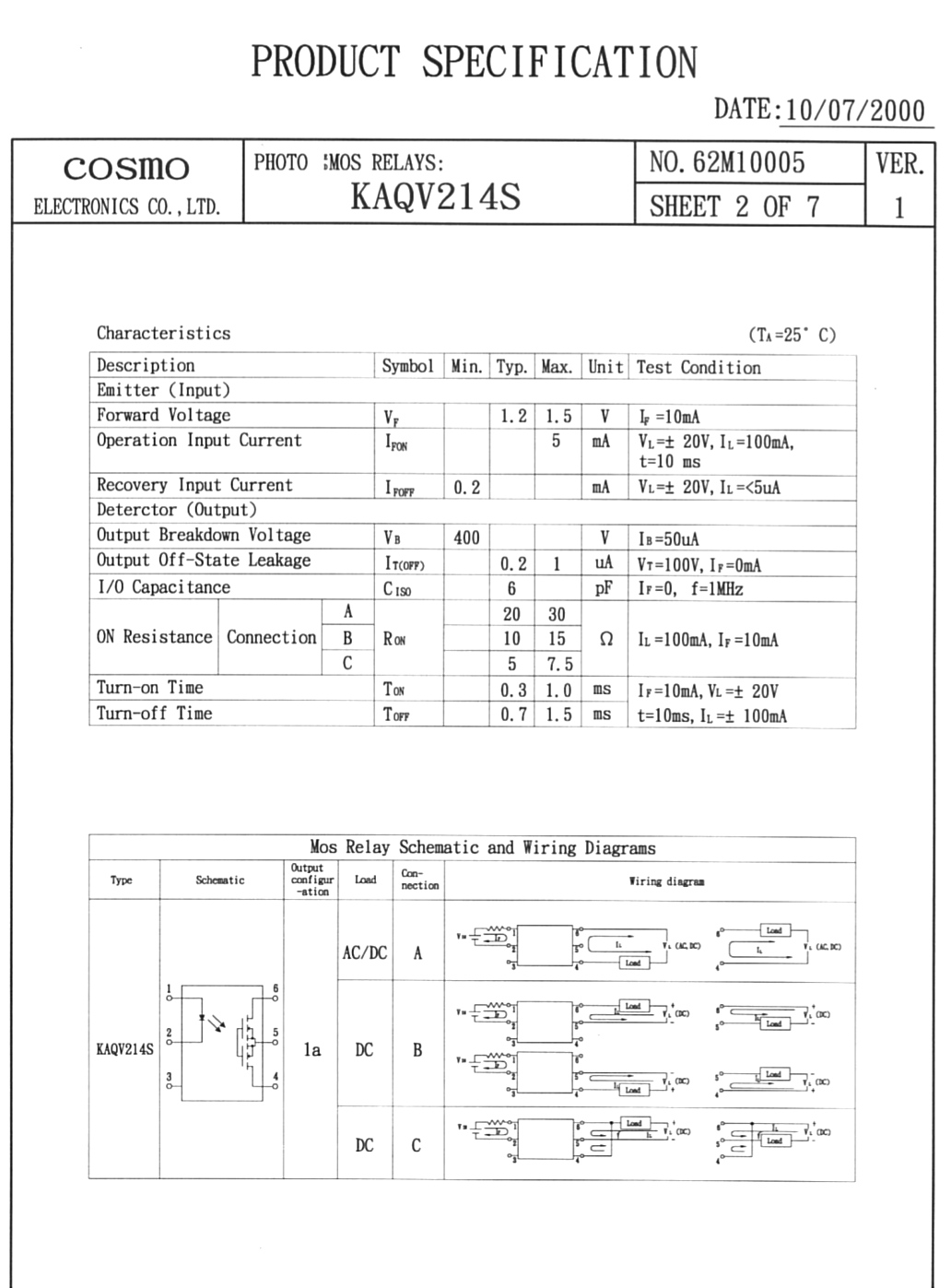

Hodnota 1,5V u optospínače je maximální úbytek na LED uvnitř spínače při proudu 10mA. Je s ním nutno počítat při návrhu omezovacího odporu (R3).
----
Je možné, že TTP223 "utáhne" tento optospínač i bez posilovacího tranzistoru.

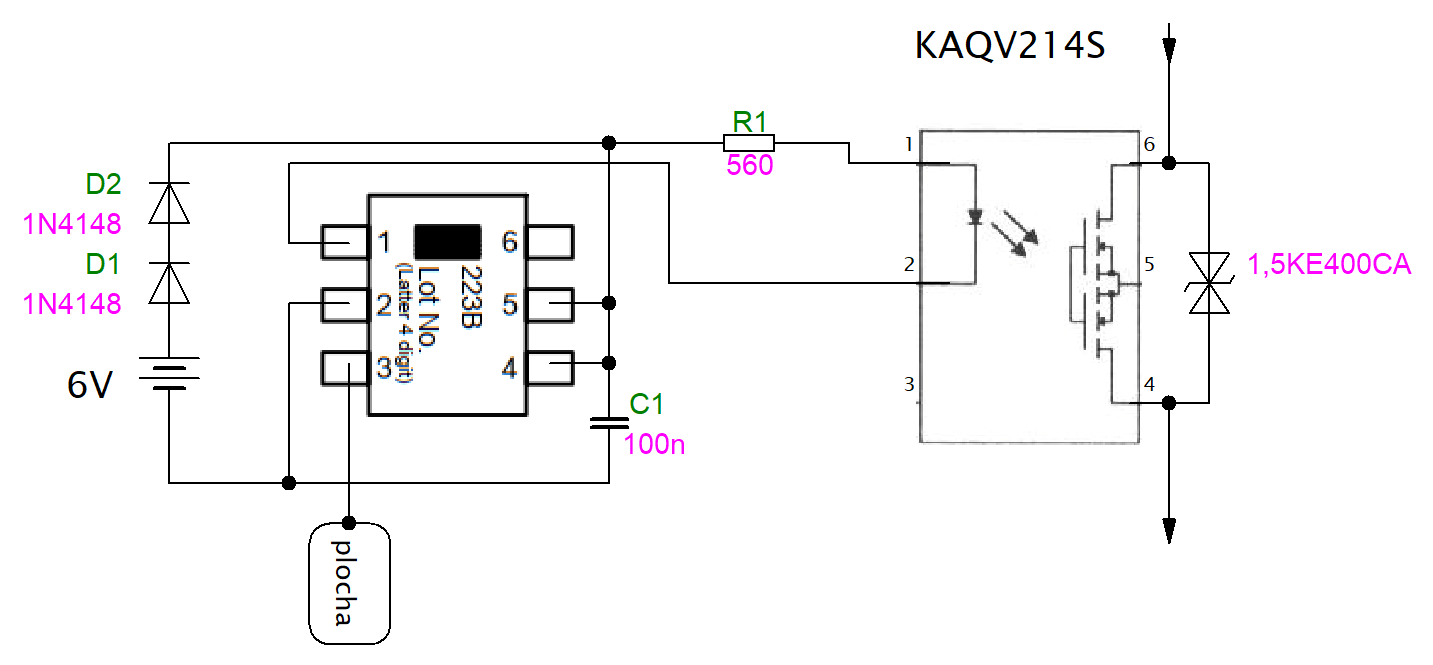

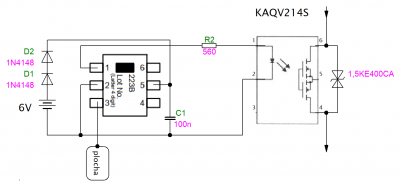

Jsou dvě možná zapojení. To druhé (s aktivním stavem L) ho "utáhne" určitě.

Tomas3206 · #42 Příspěvek od **Tomas3206** » 02 led 2026, 00:41

masar píše:Odpor R2 10k je volen tak, aby byl tranzistor saturován. Tranzistor může mít proudový zesilovací činitel 100÷500. Při výstupním napětí TTP223 +2.4÷+5V odporem R2 poteče proud cca 0.2÷0.4mA, což je dostatečně hodně pro dokonalé sepnutí tranzistoru a zároveň dostatečně málo zatěžuje TTP223 a zdroj.
Hodnota 1,5V u optospínače je maximální úbytek na LED uvnitř spínače při proudu 10mA. Je s ním nutno počítat při návrhu omezovacího odporu (R3).

Přiznám se, že tohle už je nad moje chápání, takže ti budu důvěřovat :)
Myslíš teda, že je lepší řešení s tranzistorem bez propojky, nebo bez tranzistoru s propojkou? Můžu říct že tranzistor odlehčí TTP a mohlo by to prodloužit jeho životnost?

PotPalo · #43 Příspěvek od **PotPalo** » 02 led 2026, 04:42

masar píše:...Donutila mě podívat se do datasheetu, kde je jako zatěžovací proud uvedeno 0.10÷2A. Je to opto-triak, nikoliv opto-mosfet.
Ano, tohle fungovat nebude. A doplnit "předzátěží" není dobré řešení.

A čo takto SSR MP240D4? Spína 24~280V s minimálnou záťažou 20mA (4A max), spínacie napätie je 3~32V DC. (pri 3.0V spojí, pri poklese na 1.0V odpojí)

#44 Příspěvek od **masar** » 02 led 2026, 10:11

>PotPalo: Proudu 20mA odpovídá příkon 4.6VA. Tomas3206 potřebuje ovládat 0.4VA. Bez předzátěže si s tím triak neporadí.
>Tomas3206: Všechna zapojení s tranzistorem "šetří" výstupní obvod TTP223 a mají schopnost spínat větší proudy i napětí. Ale do jaké míry to má vliv na životnost TTP223 se dozvíš z hvězd.

Tomas3206 · #45 Příspěvek od **Tomas3206** » 02 led 2026, 15:44

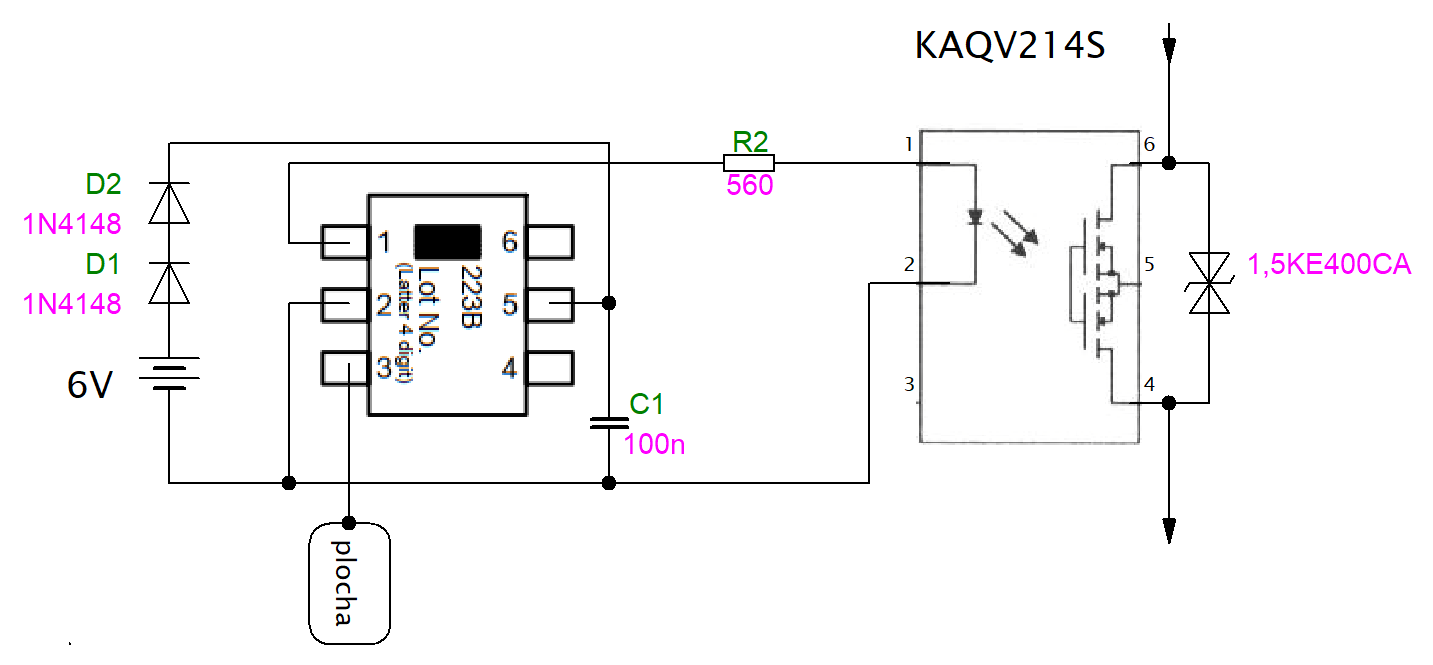

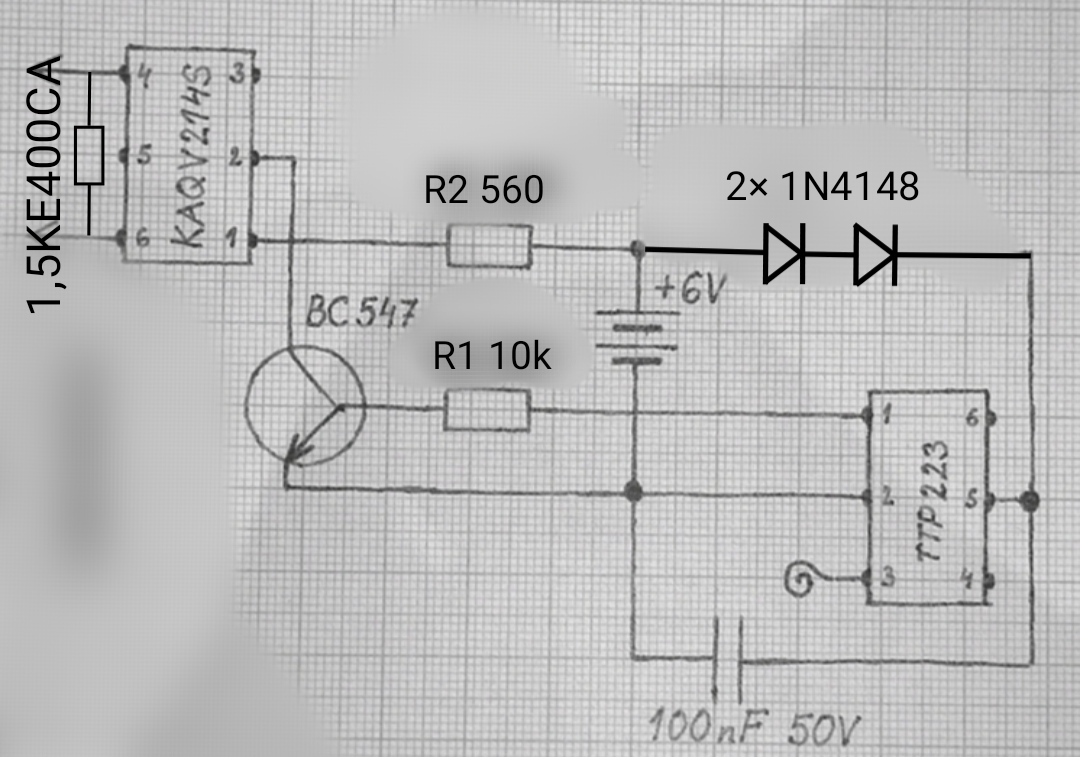

Ok. Takže finální řešení by mohlo vypadat takto? Vygůglil jsem si že ten transil se po použití nedokáže vrátit zpátky, takže to zařízení už by nefungovalo a muselo by se to přepájet. Chápu to tak, že při přepětí se prorazí a vyzkratuje obvod. Jenže tady by se nic nevyzkratovalo, ale začaly by se nepřetržitě ztmívat a rozsvěcet světla. Pokud by to přepětí současně neshodilo jistič... Problém by byl, kdyby v tom bytě bydlel někdo kdo to neví a v podstatě by se mu "zbláznily" světla a on nevěděl co s tím. Co to nahradit klasickou vláknovou pojistkou, kterou umí vyměnit každý? Nebo tam prostě nedávat nic a počítat s tím že buď to vypne jistič, který tam samozřejmě je, nebo ten vypínač prostě odejde.
