#31 Příspěvek od **masar** » 05 dub 2007, 19:13

Beru zpět, byl to jiný modul - 200W z AR 1993. Byly s ním sice popisované problémy při oživování, nicméně zesilovače pracují dodnes.

ZdenekHQ · #32 Příspěvek od **ZdenekHQ** » 05 dub 2007, 19:41

Ano, tohle schema potřebuju.

P.S. Sousedům právě dohořel přístavek - včetně volání hasičů a manévrů kolem - takže se ozvu až zítra...

#33 Příspěvek od **masar** » 06 dub 2007, 07:11

Můžu ti ho sem dát až odpoledne. :wink:

ZdenekHQ · #34 Příspěvek od **ZdenekHQ** » 07 dub 2007, 11:27

Dík.

Tak takhle to schema zřejmě nakonec bude vypadat, přitom tohle taky není žádnej zázrak.

Všimni si "zdvojenýho " budiče T5+T6, teplotní stabilizace a přidání jednoho emitorového sledovače, aby to taky dalo proud pro vybuzení koncových tranzistorů při větších výkonech.

I sem budeš muset zřejmě přidat kondenzátor přes T12 (teď si nejsem jistej), aby to nezakmitávalo v záporné větvi.

C4 a C7 je otočenej. Někde tam ještě býval nastavení "nuly" na výstupu.

Tranzistory se dají nahradit BC546, BD139/140 a do výstupu zkusit ty tvoje, seriový tři diody jde nahradit ledkama.

Takže teď to můžeš celý porovnat, jestli už není lepší postavit alespoň toto zapojení...

alcoma · #35 Příspěvek od **alcoma** » 07 dub 2007, 12:18

ahoj

teda to je uplne jiny schema:-) jakou maji funkci tranzistory T9 a T10 a diody D7,D8 v tomto scematu?

ZdenekHQ · #36 Příspěvek od **ZdenekHQ** » 07 dub 2007, 13:00

To jsou ochrany proti zkratu na výstupu, což se často hodí. Je lepší i na tyhle pozice dát tranzistory s povoleným kolektorovým proudem alespoň 1A.

alcoma · #37 Příspěvek od **alcoma** » 07 dub 2007, 13:17

aha! to ja mam navrzenej jinej obvod ktery obsahuje ochrany proti zkratu na vystupu proti tepelnemu pretizeni proti ss napeti na vystupu, se spinanim ventilatoru v zavislosti na teplote a spozdenym pripinanim reprosoustav. vsechno v jednom obvodu. :-)

takze bych tu cast asi vynechal

ZdenekHQ · #38 Příspěvek od **ZdenekHQ** » 07 dub 2007, 13:42

Jak myslíš, ale tohle opravdu funguje - prostě to nedá do výstupu větší proud, než má nastaveno, ať už z jakéhokoliv důvodu. Na výstup dáš zpoždění připojení v kombinaci s hlídáním ss složky, popř. teplotní ochranou.

BTW: Ten stabilizační termistor musí být v přímém kontaktu s chladičem koncových tranzistorů - ne že ho dáš někde poblíž a budeš doufat, že je všude skoro stejná teplota.

alcoma · #39 Příspěvek od **alcoma** » 07 dub 2007, 14:10

to je me jasny!!! ted jsem si porovnal ruzna schemata a jsou si vice mene trosku podobna . ale jeste bych mel par otazek. proc v obvodu d. zesilovace je nekde zapojeno napajeni do klektorů pres odpory 820R a vy mym je jen jeden odpor 3k3 a myslim ze ty jsi sem umistil schema kde ma privedene napajeni pres odpory 33K a 39K +tedy 3k3 trimr to je pomerne hodne veliky rozdil! dal ma pak emitory spojene natvrdo a v tvym scematu pres odpory 27R jakou ty tam maji funkci? a co me potom zajima ze vystup z emitoru ad pres odpory nebo ne je priveden do kolektoru tranzistou ktery je spojen emitorem pres odpor cca 1K se zapornou vetvi! kdezto u meho schematu je to privedeno pres odpor 18K, spojeno s kolektorem T9 a zaroven s bazi T8 asi uz obvodu budice? tohle me neni jasny proc je to takhle divne udelany!

ZdenekHQ · #40 Příspěvek od **ZdenekHQ** » 07 dub 2007, 14:59

No tak teď jsem se naprosto ztratil. Dej ty zmíněný schemata sem pod sebe, nějak je označ a pak tohle můžem řešit. Já si mezitím skočím na fotbal...

#41 Příspěvek od **Sendyx** » 07 dub 2007, 15:30

Tolik úsilí tolika lidí kvůli "úspoře" a využití starých KF...

alcoma · #42 Příspěvek od **alcoma** » 07 dub 2007, 15:50

to snad neni pravda...

alcoma · #43 Příspěvek od **alcoma** » 07 dub 2007, 16:06

Sendyx ber to jako takovej sport :-)

zavod jak nejlepe vyuzit ty stare křapy KF,KFY,KDY atd :-)

a nevim proc se sem porad tak navazis! dyt je to jedno ne co si tu resime! aspon pochopim jak a co tam ma vsecko za funkci a zaroven si vazim toho ze zdenekHQ to tak ochotne semnou resi :-)

#44 Příspěvek od **Sendyx** » 07 dub 2007, 16:28

Ptal jsem se tě, jestli chceš něco postavit, nebo bastlit. Odpověď byla, že chceš zesilovač, atd. Pokud s takovými znalostmi chceš laborovat s neověřenými zapojeními, úspěch se dostaví s pravděpodobností malou. Viz výše.
Podobných vláken na netu v různých fórech jsou desítky, skoro vždy to končí špatně, nebo plácáním do vody - stačí se podívat zde na vlákno se "stavitelem" 500W zesilovače. Pokud chceš znát základy, stejně musíš prostudovat kupu literatury - stačí dát odkazy.... a pokud chceš něco rychle a levně postavit, tak už jsem ti dávno napsal řešení.

dolby.digital · #45 Příspěvek od **dolby.digital** » 07 dub 2007, 17:59

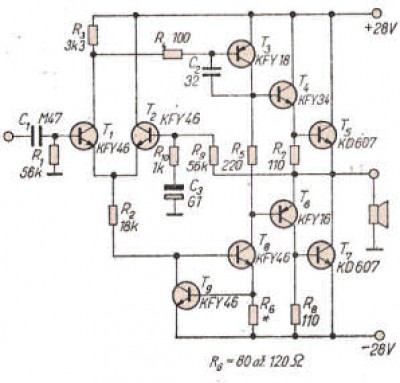

takze pro zdenkaHQ. tady jsou ty schemata dejme tomu ze to prvni je scema A to je to z AR to druhe je schema myslim to tvoje nazveme ho B a to treti je to moje puvodni nazveme ho C

jeste bych
mel par otazek. proc v obvodu d. zesilovace je nekde zapojeno napajeni z kladne vetve do klektorů pres odpory 820R schema (A) a v mym (C)je jen jeden odpor 3k3 a myslim ze ty jsi sem umistil schema (B)kde ma privedene napajeni pres odpory 33K a 39K +tedy 3k3 trimr to je pomerne hodne veliky rozdil! dal ma pak emitory spojene natvrdo(A,C) a v tvym scematu (B)pres odpory 27R jakou ty tam maji funkci? a co me potom zajima ze vystupy z emitorů tranzistoru (T1 u scematu B) a (T1 a T2 u scematu A) jde pres odpor (odpory) u scematu A zadny neni , priveden do kolektoru tranzistou T2(T3) ktery je spojen emitorem pres odpor cca 1K se zapornou vetvi! kdezto u meho schematu (C) je to privedeno pres odpor 18K, spojeno s kolektoremtranzistoru T9 a zaroven s bazi T8 asi uz obvodu budice? tohle me neni jasny proc je to takhle divne udelany!
