Spínání výkonového tranzistoru

Zpráva

dracekvo · #31 Příspěvek od **dracekvo** » 21 úno 2015, 22:22

Potřebuji to pro spínání odporové zátěže na článku baterie. Pokud se nějaký nabije rychleji než ostatní, tak musím zmařit energii co do něj přitéká.
Počítám s 2x20W 0,68 ohm při napětí 3,6V by tedy proud byl 10,5A.
Spínat bych to chtěl optočlenem. Rychlost spínání klidně 5 vteřin. Nijak moc rychlé to nepotřebuju.

ZdenekHQ · #32 Příspěvek od **ZdenekHQ** » 23 úno 2015, 20:41

Dobře, ale pak tím "bočníkem" musíš protopit jen energii navíc - t.j. stabilizovat napětí na článku a převzít energii navíc. On si článek klidně při plným napětí ještě nějakej proud vezme, to nebývá konec nabíjení.

Čili obecně je to nějaká verze balanceru.

Olchor · #33 Příspěvek od **Olchor** » 24 úno 2015, 09:32

Zapomeň na FET a vraž tam normální bipolár , nejlépe darlington. Ten s tímhle malým napětím sepneš spolehlivě.

breta1 · #34 Příspěvek od **breta1** » 24 úno 2015, 10:15

Já bych FET nezavrhoval.
Např. běžně dostupný IRF3706 má při Ugs=3,5V při proudu více než 10A úbytek napětí Uds=0,1V.
Zkus najít bipolár nebo darlington, který má při Ic=10A saturační napětí Uces okolo této hodnoty.

Olchor · #35 Příspěvek od **Olchor** » 24 úno 2015, 11:30

Jenže on nepotřebuje malé saturační napětí. Potřebuje zmarnit výkon na odporu a je celkem jedno, když se část výkonu ztratí na trandu. Naopak, podle mě je tam odpor zbytečný, výkon bych na tranzistor převedl celý.
Ale jo, ten IRF3706 by taky šel.

ZdenekHQ · #36 Příspěvek od **ZdenekHQ** » 24 úno 2015, 23:06

Co to znamená "výkon bych na tranzistor převedl celý" ?

dracekvo · #37 Příspěvek od **dracekvo** » 25 úno 2015, 11:08

Nějak IRF3706 moc dostupnou nevidím.
Vybral jsem si IRLI2910. V simulaci otestováno, tak to zkusím naživo.

Olchor · #38 Příspěvek od **Olchor** » 25 úno 2015, 16:37

to ZdeněkHQ: má to být něco na způsob balancéru, tedy paralelní stabilizátor. Řešil bych to v lineárním režimu. TL431+ bipol. trand.

ZdenekHQ · #39 Příspěvek od **ZdenekHQ** » 25 úno 2015, 21:35

Jo, tak to ano. Já jen, aby někoho nenapadlo po nabití článku ten paralelní tranzistor natvrdo sepnout...

dracekvo · #40 Příspěvek od **dracekvo** » 19 bře 2015, 09:45

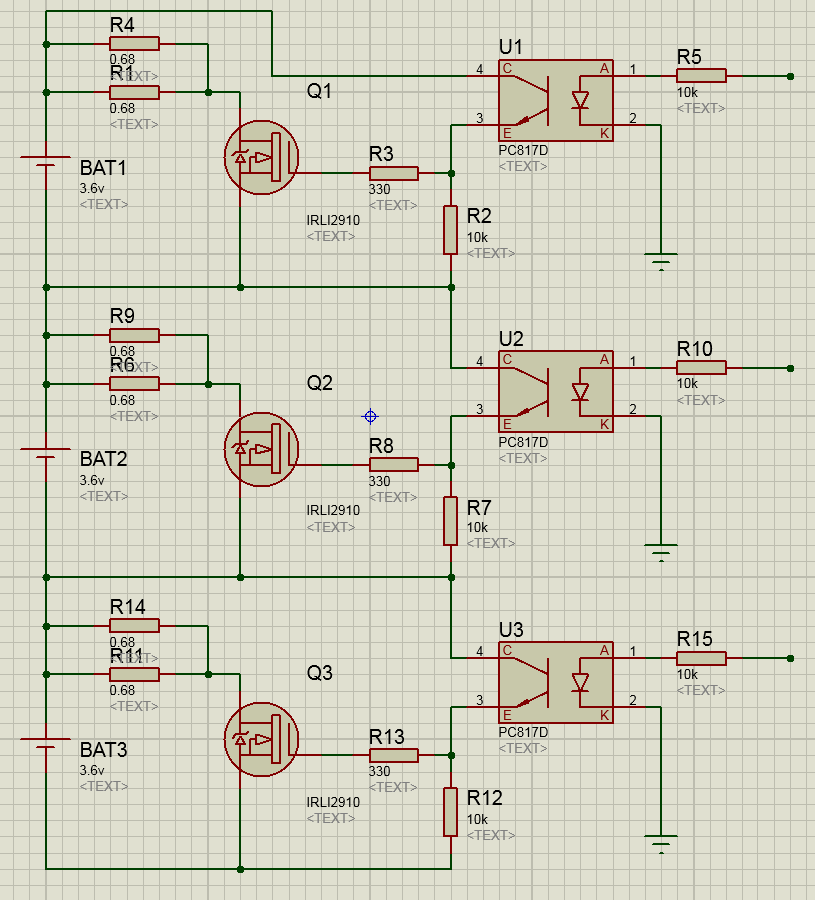

Zdravím, tak jsem pokročil a jen se chci ujistit že hodnoty a zapojení mám dobře.

Jen fety jsou v reálu FDP6030BL a baterií bude 16 zasebou. Může to takto být?

Díky

breta1 · #41 Příspěvek od **breta1** » 19 bře 2015, 10:02

Jak máš vyřešeno to snímání a hlídání velikosti napětí na jedotlivých článcích bateriích?
Jaký maximální proud do jednoho článku baterky teče?

dracekvo · #42 Příspěvek od **dracekvo** » 19 bře 2015, 12:22

Snímání mám řešené pomocí LM358, analog multiplexeru a PICU.

Max nabíjecí proud teoreticky 60A. Momentálně tak 25A max.

ZdenekHQ · #43 Příspěvek od **ZdenekHQ** » 20 bře 2015, 21:34

Bývá zvykem budit optrony pomocí procesoru spíš přes katodu ledky, ale to záleží hlavně na stavu portu po resetu a jeho konfiguraci.

Něco podobnýho teď (zatím teoreticky) řeším taky, ale pro úplně jinej účel (dynamické tlumení cívky), a mám preventivně v "emitoru" fetu malý snímací odpor a za ním tranzistor, co přivře fet v případě, že by šel do tvrdýho sepnutí, aby mě neshořely ty odpory. Prostě tohle zapojení linearitou opravdu netrpí, v lepším případě to bude kmitat.

dracekvo · #44 Příspěvek od **dracekvo** » 23 bře 2015, 10:29

Já to spínám přes 74hc595 a co jsem se díval na architekturu spínacího prvku, tak by mělo být jedno jestli spínám přes anodu, nebo katodu. Aspoň myslím...

Nějak moc nechápu tu druhou část.
Toto zapojení budu používat jen jako spínač. Buď nic, nebo fet otevřu naplno. Nic mezi.

Takže takto jak to mám by to mělo fungovat?

ZdenekHQ · #45 Příspěvek od **ZdenekHQ** » 23 bře 2015, 18:43

K té druhé části - to je právě ta chyba.

Musíš respektovat napětí na článku a převzít jen to, co je navíc. Takže tam musí být nějaká "výkonová zenerka" nastavená na napětí plně nabitého článku a teprve to, co je navíc, protopit na odporu.
