Audioman · #31 Příspěvek od **Audioman** » 28 zář 2008, 12:21

Dá sa z tohot zdroja spraviť aj symetrický?

#32 Příspěvek od **zdenoeddie** » 28 zář 2008, 14:44

podla mna ano, pre kladnu vetvu by si pouzil tuto schemu, a pre zapornu by si to prekreslil na pre pnp tranzistor a malo by to ist

Audioman · #33 Příspěvek od **Audioman** » 28 zář 2008, 14:52

amože sa to spraviť že budu dva samostatne pristroje so samostatným trafom a a s + prveho a - druheho sa spoja a vznikne gnd, je to tak možné?

zdenoeddie666

Ano je to mozno aj najjednoduchsie

Audioman · #35 Příspěvek od **Audioman** » 05 říj 2008, 00:17

Hladal som niečo po internete a narazil som na stab. zdroj 25V 5A
najdeteho v PE 2007/04.
Mate niekto s nim skusenosti, ako je to so stabilitou,funkčnosťou a oživením?

Audioman · #36 Příspěvek od **Audioman** » 17 říj 2008, 21:56

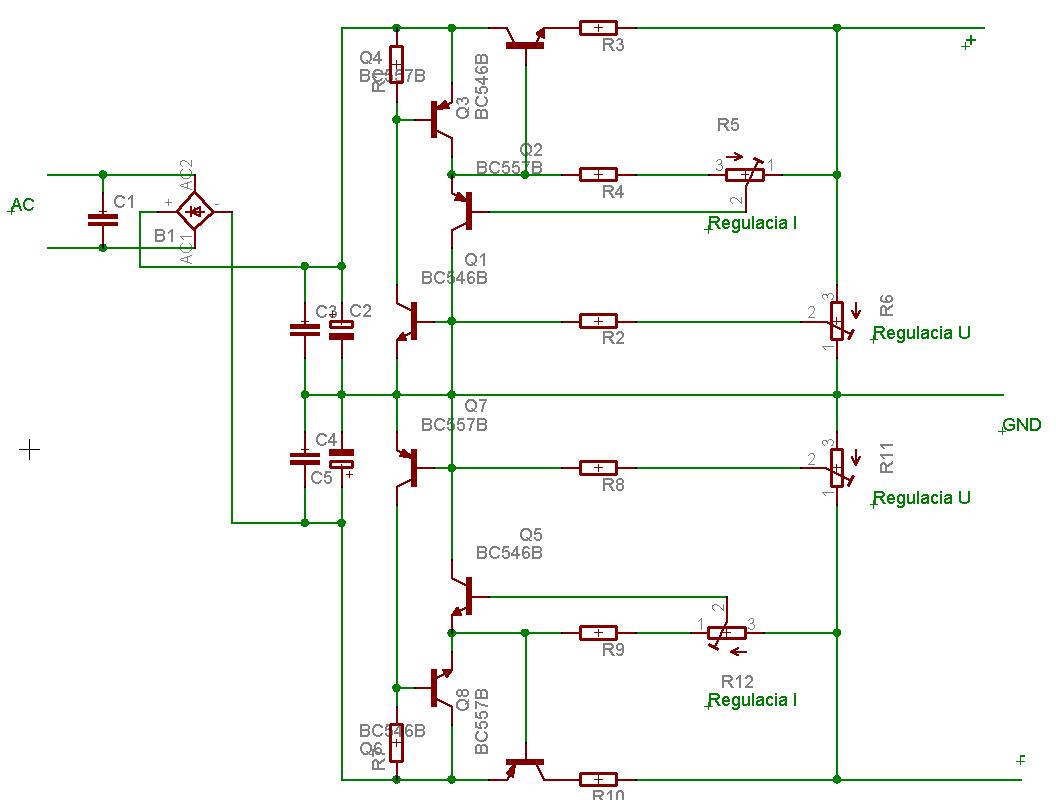

Spravil som toto zapojenie podla schemy z bastelni.eu a pokusil sa psravit symetricky zdroj
uprava je jta ze vsetky tranzistory v zapornej vetve som obratil o typ vodivosti takze ak bolo PNP tak je NPN, poradte ci to je dobre a ci to aj pojde, diky

Andrea · #37 Příspěvek od **Andrea** » 17 říj 2008, 22:04

Audioman píše:Spravil som toto zapojenie podla schemy z bastelni.eu a pokusil sa psravit symetricky zdroj
uprava je jta ze vsetky tranzistory v zapornej vetve som obratil o typ vodivosti takze ak bolo PNP tak je NPN, poradte ci to je dobre a ci to aj pojde, diky

Ještě jednou si to zkontroluj, porovnej to s tím originálem, máš tam chyby. Při záměně NPN<->PNP mezi + a - větví, musí zůstat emitor tam kde byl.

Audioman · #38 Příspěvek od **Audioman** » 17 říj 2008, 22:23

no bolo mi povedane ze mam zmeniť trnzisotry na opačne, ktore teda mam nechať povodne?
ehm tie trnzisotry bc546 atd si nevsimajte to je len kvôli schéme

Andrea · #39 Příspěvek od **Andrea** » 17 říj 2008, 22:25

Audioman píše:no bolo mi povedane ze mam zmeniť trnzisotry na opačne, ktore teda mam nechať povodne?

Změnit NPN <-> PNP ale nepřehazovat vývody.

Audioman · #40 Příspěvek od **Audioman** » 17 říj 2008, 22:26

aha takže len opravim tak ze v celej zápornej časti(dolnej) preklopím tranzistory nadol
ešte kde tam mám chyby, a dali by sa spraviť aj niake vylepšujúce upravy ked to už takto rozoberame?

Andrea · #41 Příspěvek od **Andrea** » 17 říj 2008, 22:36

Audioman píše:ešte kde tam mám chyby

Q1 určtě nemá v originále uzeměnou bázi, tak jak to máš to nemůže fungovat. Chápeš vůbec jak to funguje, když to chceš vylepšovat?

Audioman · #42 Příspěvek od **Audioman** » 17 říj 2008, 22:58

sak preto sa pítam, lebo potrebujem s tým pomocť

Audioman · #43 Příspěvek od **Audioman** » 17 říj 2008, 23:23

ano Q1 a Q7 nema uzemnenu ale cez kondenzator, ten som zabudol asi, kreslil som v rychlosti

#44 Příspěvek od **zdenoeddie** » 18 říj 2008, 09:41

Prekresli si to este raz a pomaly, ako som Ti pisal len zamenit npn za pnp, ale ako uz pisala Andrea nezamenovat vyvody. A samozrejme nezabudni otocit elektrolyty v zapornej vetve + na strednu zem!

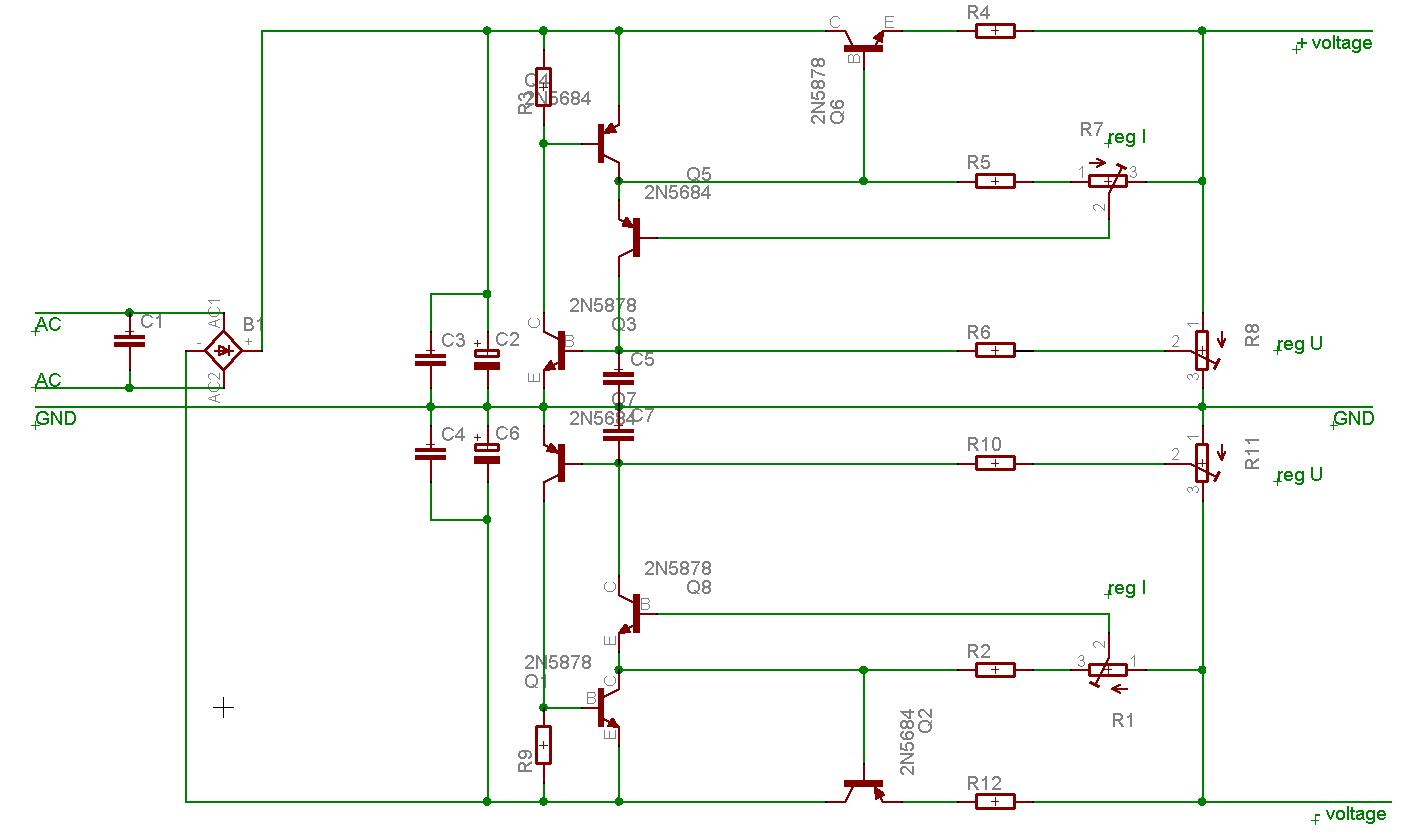

Audioman · #45 Příspěvek od **Audioman** » 18 říj 2008, 22:02

moze byť takto? mam spravne tie tranzistory?
