Trochu nostalgie

Zpráva

FERYACT · #31 Příspěvek od **FERYACT** » 14 bře 2008, 19:45

U T58 to bylo takto vstupní transistor 154, samostatný oscilační 153,
mezifrekvence 3 * 152 / mf-250kHz, na nízkou frekvenci si nepamatuji-
byla tam dvě trafa.

Radix · #32 Příspěvek od **Radix** » 14 bře 2008, 19:56

V NF byl jako předzesilovač 104NU70, za ním 103NU70 a na konci 2 x 103NU70.
Některé modifikace měly všechny tranzistory v NF 103NU70.

#33 Příspěvek od **jandu** » 14 bře 2008, 19:59

Po NU70-kách nasledovala rada NU71.

FERYACT · #34 Příspěvek od **FERYACT** » 14 bře 2008, 20:00

104 NU70 byl takzvaně nízkošumový typ.

Radix · #35 Příspěvek od **Radix** » 14 bře 2008, 20:04

jandu píše:Po NU70-kách nasledovala rada NU71.

Ale pak už z toho lezl extrémní výkon.

FERYACT · #36 Příspěvek od **FERYACT** » 14 bře 2008, 20:20

Matně si vzpomínám na transistory .....NU40.Nevzpomíná si někdo líp?

Radix · #37 Příspěvek od **Radix** » 14 bře 2008, 20:28

Byly to typy 1NU40 až 4NU40.

#38 Příspěvek od **jandu** » 14 bře 2008, 20:33

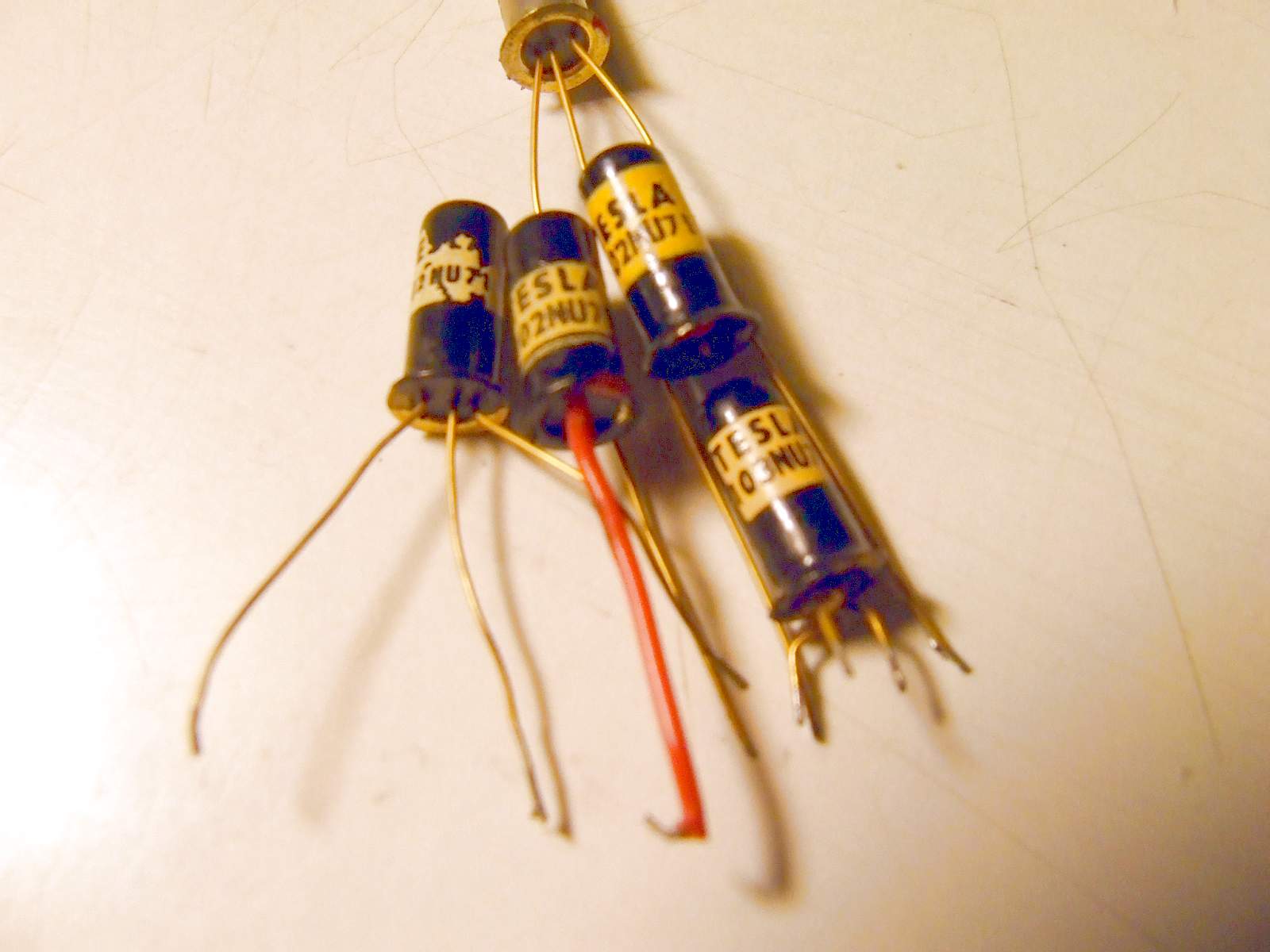

Ale nie - myslel som tieto. 102 a 103NU71. Mám ich už síce s nožičkami veľmi oklieštenými, ale sú ešte funkčné.

FERYACT · #39 Příspěvek od **FERYACT** » 14 bře 2008, 20:34

Čím se lišily od řady...NU70. Asi proudy a výkony menší.

Radix · #40 Příspěvek od **Radix** » 14 bře 2008, 20:38

Byly v podstatě stejné s řadou 1NU70 - 4NU70, tedy pnp.

#41 Příspěvek od **jandu** » 14 bře 2008, 20:40

Naopak. Sú to NPN!

101 až 104 NU70 - Pc=50mW Ic neuvedené fTmin.0,2MHz
105 až 107 NU70 - Pc=125mW Ic 10 mA -"- 0,6-1 MHz
101 až 104 NU71 - Pc=250mW Ic250mA -"- 0,7MHz

#42 Příspěvek od **jandu** » 14 bře 2008, 20:42

Radix píše:Byly v podstatě stejné s řadou 1NU70 - 4NU70, tedy pnp.

Áno tieto sú výkonové PNP.

Radix · #43 Příspěvek od **Radix** » 14 bře 2008, 20:43

Jandu mýlíš se. Já nepíšu o řadě 101NU..., ale 1NU...
To byly předchůdci řady 101...

Radix · #44 Příspěvek od **Radix** » 14 bře 2008, 20:44

jandu píše:
Radix píše:Byly v podstatě stejné s řadou 1NU70 - 4NU70, tedy pnp.

Áno tieto sú výkonové PNP.

Nejsou výkonové ...

#45 Příspěvek od **jandu** » 14 bře 2008, 20:49

No tak beriem späť. Vlastne tie nepoznám. Ale 2-7NU72, 73,74 - tie sú výkonové. Ale 1-4NU70 nevidím ani v staršom katalogu. Ešte si zajtra pozriem môj najstarší - ten formátu A6??
