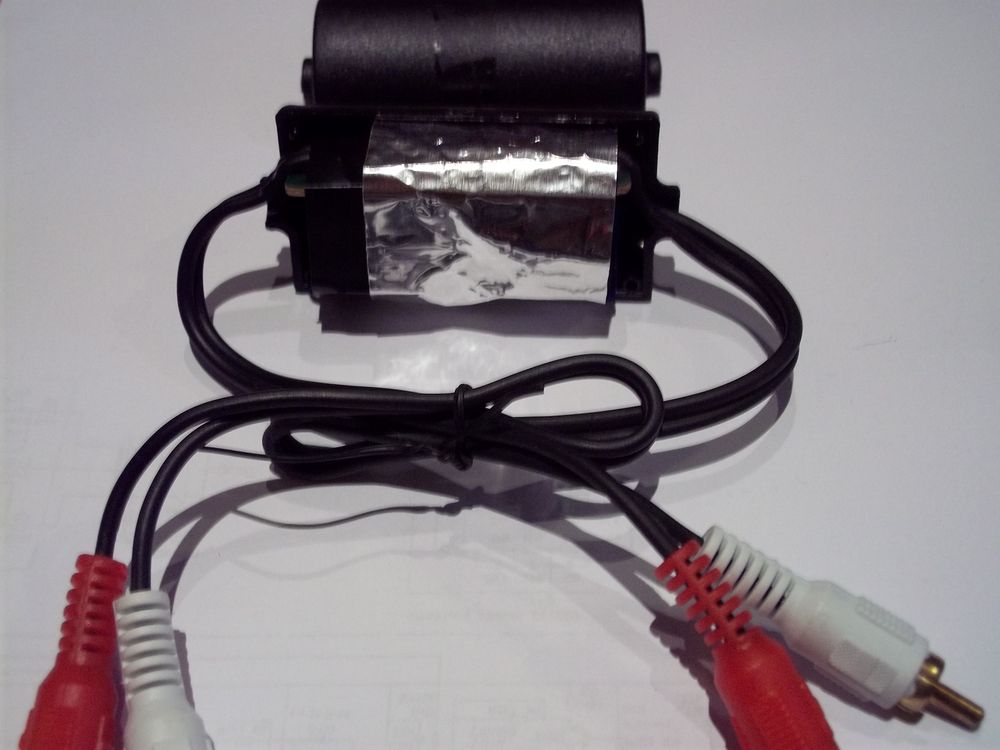

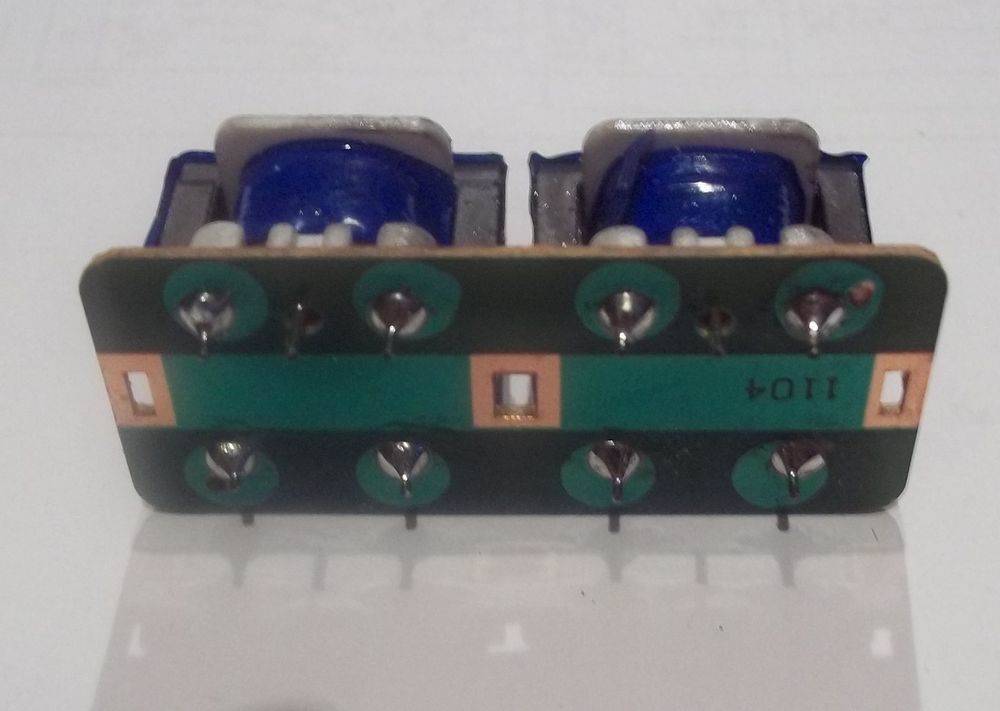

Děkuji za informaci a obrázky. Taky jsem měl v plánu se podívat tomu střeva. Alobal toho moc nevyřeší, je nemagnetický. Takže rozkuchat a dát to do pořádné železné krabičky tak jak napsal dříve "sinclair" ...
sinclair píše:..... Oba druhy traf je nutné montovat do krabičky z nejméně 1,5 měkkého Fe plechu, hliníková krabička ani alobalem či sprejem stíněný plast elektromagneticky nestíní. Kostra krabičky se spojí s GND na straně zesilovače, přívod od PC /GND i živý/ musí být pochopitelně od kostry odizolován a připojí se přímo na dotyčné vinutí trafa. Je to jediná opravdu účinná pomoc, všechny optoizolátory, které jsem zkoušel, stály za psí hovno.
Děkuji za informaci, o tomto výrobku jsem nevěděl. Já asi půjdu cestou "urob si sám" z NS 20 udělám dva převodníky za cenu 75 Kč / kus plus práce.

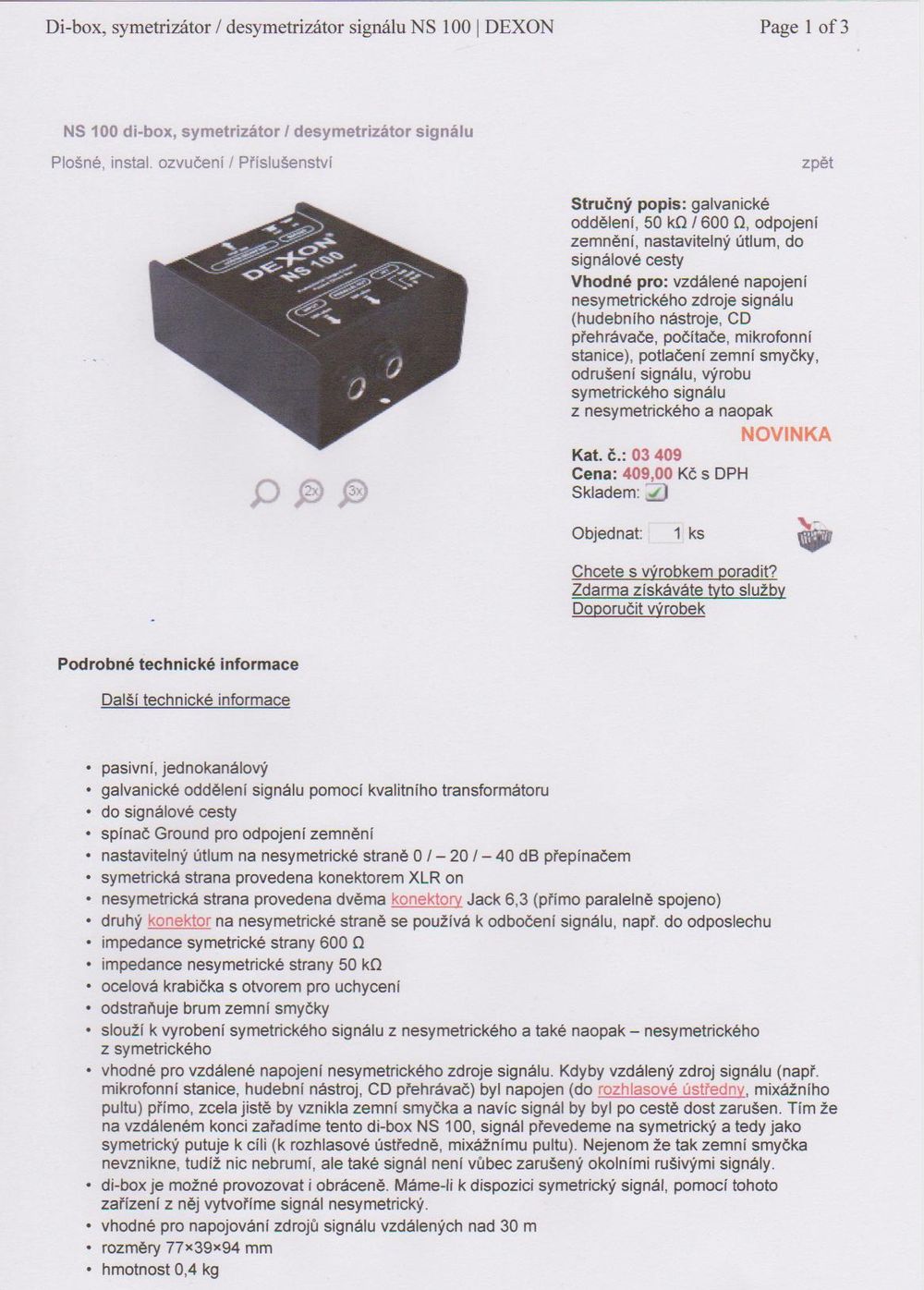

V technickém popisu je : ocelová krabička s otvorem pro uchycení, což potvrzuje, že trafa musí být v železné krabici.
Ten Dexon NS100 je asi zázrak, má vstupní impedanci 50K, výstupní 600, je to pasivní a ještě ke všemu útlum 0/20/40dB. To nikomu nedocvaklo, že to poněkud není možné při 0dB?
Ty trafa za 70Kč budou asi taky pěkná mršba, ale pokud teda zkreslení nevadí, tak je to buřt. Na nádražní rozhlas nebo nějaké chrchlání mp3 v tuzink kcháru to je dobré.
Souhlasím s tím, že použitá technika musí odpovídat tomu, k čemu bude použita. V mém případě nejde o koncerty, ale o amatérské divadlo. Použití jen pro zvukové efekty, hudbu o přestávkách atd. Hospodský sál nepotřebuje až tak velkou kvalitu.

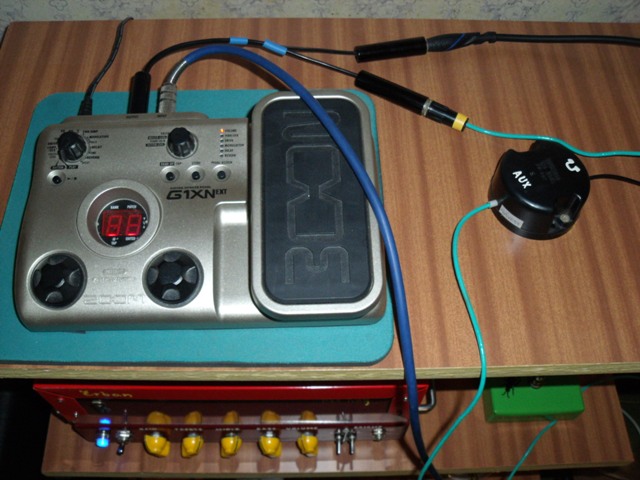

Udělal jsem si bezvadnej DI-BOX ze starýho telefonního nahrávacího adaptéru Grundig typ 244L pro spojení notebook - zesilovač nebo externí zvukovka ( multiefekt, klávesy) do PC a pod. Jediná úprava byla, že jsem vyházel nepotřebné součástky a použil jsem jen oddělovací trafíčko Nic nebručí a zvuková kvalita je vynikající.

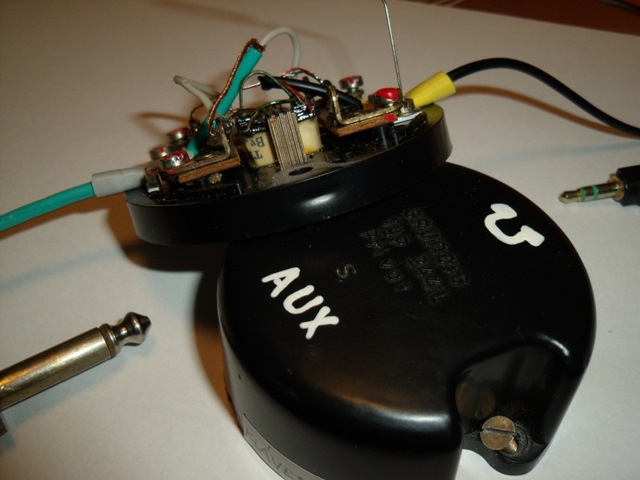

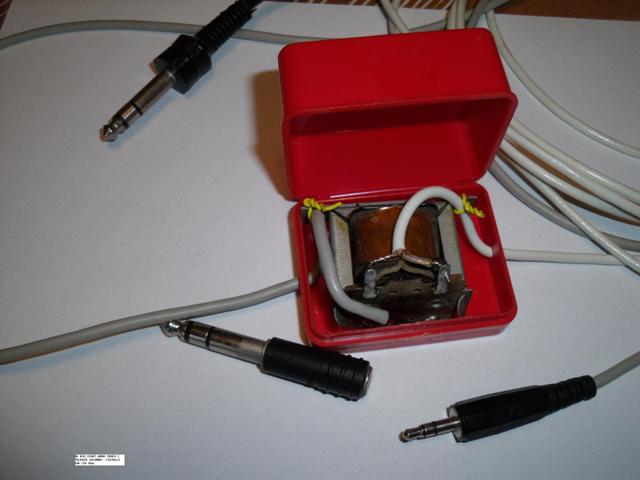

Telefonní nahrávací adaptér má na víčku uvedeno : GRUNDIG Typ 244L Privat, trafo měřeno ohmetrem má hodnoty : 40/12 Ohm , používám ho jako DI-box pro přehrávání z notebooku (phone) na IN kytarového zesilovače a nebo pro nahrávání kytary do programu Audacity v notebooku přes bypassnutý multiefekt ZooM použitý v tomto případě jako externí zvukovka ( do MIC ). Druhý DI-box mám udělaný z audio trafíka ze starý teslácký televize Salermo ( Castello ) - měřeno ohmetrem : 940/320 Ohm a ten používám pro spojení kláves s kytarovým zesilovačem a nebo pro nahrávání kláves do PC. Jinak jde k tomuto účelu použít i trafo ze starěho tesláckého mikrofonu tzv. "vajíčko" .
A pak klávesy ještě nahrávám do PC přes MIDI rozhraní do programu Cakewalk.
Ještě abych to celé doplnil a uzavřel - naprosto nejlepší z hlediska galvanického oddělení a tím odstranění rušení, šířícího se po gnd, jsou trafka - "vajíčka", která používala Tesla Vráble ve svých rozhlasových ústřednách i na vstupech některých zesilovačů /AZK220 třeba/. To trafko má označení 3AN670.07, má převod 1:1 a ss odpor, měřený kvalitním multimetrem, kde při měření odporu svorkami téměř neprotéká žádný ss proud, je kolem 380 ohm +/-10%. Má pět drátů: červený a modrý jsou primár/nezemnit/, zelený a černý, popř. hnědý jsou sekundár, který se zpravidla zapojuje na stranu zesilovače. Pátý vodič - žlutý či bílý se spojuje s černým na sekundární straně, přičemž modrý na primáru a černý na sekundáru jsou tzv. studené konce, črný+bílý se většinou připojuje na gnd zesilovače, živá žíla je zelená. Primár má tedy dva vodiče, modrý a červený, které z hlediska funkce není žádoucí zemnit /celé použití trafa by ztratilo smysl/ a je potřeba tyto dva vodiče /stínění připojeno jen na straně výstupu ze zařízení/ připojit nejlépe na konektor XLR, červený vodič na pin2, modrý na pin3, pin 1 zůstává nezapojen. Jde o tzv. plovoucí symetrický vstup, běžný v bývalé analogové studiové praxi. Pokud budete primáry trafíček připojovat např. na Jack 3,5 stereo, běžný na výstupech interních zvukovek v PC, tak modré vodiče spojte a spolu se stíněním připájejte na kostru jacku, dva červené vodiče pak budou L a R kanál - mezikroužek a špička. Totéž proveďte na sekundáru trafka u zesilovače s tím, že spojené černé vodiče budou ukostřeny na gnd zesilovače a dobré je také ukostřit i kovový plášť trafek, protože bílý/žlutý/ vodič je spojen pouze s kostrou plechů transformátorku ve vajíčku, transformátorek sám je od pláště vajíčka odizolován.
A ještě něco : aktivní reprosoustavy typu RCF ART310 apod. sice mají symetrické vstupy, ovšem jsou to tzv. elektronicky symetrické vstupy, které sice potlačují souhlasné rušení do živých vodičů kabelu, ALE GALVANICKY NEODDĚLUJÍ vstup zesilovače bedny např. od výstupu zvukovky. To je na tom celé to kouzlo, GALVANICKÉ oddělení gnd PC a gnd zesilovače. Mám na mnoha a mnoha aplikacích /i v PA, tam hlavně/ vyzkoušeno, že to je jediný spolehlivý a relativně jednoduchý a kvalitní prostředek, jak se totálně zbavit zemních smyček a brumu, příp. rušení.
