Jaký předzesilovač pro magnetodynamiku SHURE

Zpráva

konosuke · #31 Příspěvek od **konosuke** » 19 zář 2011, 16:34

Někde jsem se doslechl že do přenosky Tesla VM 2202 nebo 2203 může pasovat hrot Nagaoka JT 411 který ji nahradil (VM se již nevyrábí) a je mechanicky jakž-takž podobný, co to tom soudíte ?
http://www.tsnova.cz/p29562-vlozka-jt411/

#32 Příspěvek od **EKKAR** » 19 zář 2011, 22:41

Bodejť by nepasoval, když VM-ky byly licenční Nagaoky...

CZJKP1 · #33 Příspěvek od **CZJKP1** » 19 zář 2011, 22:45

Tak rozhodnuto!!

Postavím Actidamp II

Nejsou tam tranzistory, a je nejjednodušší!! Ještě musím však sehnat to IO MAC

#34 Příspěvek od **EKKAR** » 19 zář 2011, 22:50

MAC mívá vyžírka Buček v Brně, ale jednodušší je sehnat přímou náhradu - resp. VZOR těchto starých čs. operáků - LF356...

CZJKP1 · #35 Příspěvek od **CZJKP1** » 19 zář 2011, 23:10

Bůček je drahej!! V typě je maj po 10Kč, ale ten ekv. po oznč. MAB356 ale jsem jaksi líný tam jezdit..

Žádnou čínu tam nechci... Akorád IO tam příjdou z GES a ostatní dam do hromady z toho co mam, sám nevím co tam dát! Má tam být NE5534 a NE5534AN a v GESu maj NE5534AP a NE5534P.. Někde sem vyhledal, že AN = AP a NE5534=NE5534P. ale nevím jestli je to opravdu tak..

#36 Příspěvek od **Hill** » 20 zář 2011, 06:15

Hlavní rozdíl je v tom A - ty jsou vybírané na menší šum tak, že máš malou praděpodobnost kápnout mezi Áčkovými na kus, který šumí tak, jako ty bez Áčka. Písmeno(a) na konci už se liší podle výrobce a pouzdra. Takže skutečně AN=AP.
Ale i rozdíl mezi 5534_N a 5534AN (či _P nebo AP) ve výsledku na předzesilovači nebude slyšet a k jeho naměření už nevystačíš s "jen tak něčím" a s měřicí deskou už vůbec ne.

Oldradio · #37 Příspěvek od **Oldradio** » 20 zář 2011, 08:20

S tou Nagaokou, to je dobrá informace, to jsem netušil a hodí se.

CZJKP1 · #38 Příspěvek od **CZJKP1** » 20 zář 2011, 18:04

Ahoj, též děkuju za info o nagaoka, to by mi zajmalo, zdali by tam šla třeba z jiné nagaoky (nagaok bylo více) např. z té oranžové, která by se tam stylově více hodila..

A bude vadit že koupím oboje nízkošumové NE5534AP, oni verzi P sice mají, ale předpokládám, že když dám tu druhou taky NE5534AP, že to nebude na škodu, ale naopak k dobru... Co ty na to...

Jinak neseženu to MAC156, a tak tam dám MAB356, takže předpokládám, že to taky nevadí.

Doufám, že jsem tě pochopil dobře, je mi Hillův příspěvek nejasný, pochopil jsem to ale tak, že ty AP jsou ,,nízkošumové" ale kus který koupím (toho AP) může šumět stejně, jako kdybych koupil běžný nenízkošumový (typ P), pochopil jsem dobře???

Když dám oba nízkošumové AP bude to k dobru, nebo k horšímu?? Nebo je to úplně jedno a můžu tam dát jakékoliv NE5534xx příp NE5534x??

#39 Příspěvek od **Hill** » 20 zář 2011, 19:23

S těmi integráky uvažuješ správně, MAB3xx sice mohou mít menší zisk v otevřené smyčce, než MAC1xx, ale obvykle se k té dolní hranici ani zdaleka nepřibližují, navíc zpětnou vazbou mají natavené zesílení -1, takže je vlastně jedno, jestli kápneš na kus se ziskem 25000 nebo vyšší. V ostatních parametrech jsou prakticky stejné.
A ty NE5534AP dej klidně na obě pozice, situace je podobná.
Na pozici OZ1 dej v každém případě operák s Áčkem za číslem.
Z hlediska výsledného odstupu signálu od šumu je ale už celkem jedno, zda pozici OZ2 osadíš operákem podle autorů (bez A) nebo tam dáš operák (s A, který je šumově o 2-4dB lepší), protože signál z přenosky na něj jde už předzesílený s horní polovinou kmitočtové charakteristiky už vyrovnanou (dolní polovina se srovná pomocí zpětné vazby u OZ2).
Ve výsledku už se rozdíl mezi AP a P nepozná.

CZJKP1 · #40 Příspěvek od **CZJKP1** » 20 zář 2011, 19:52

Díky za info.. Až to postavím, dám vědet, jak jsem úspěšně/neúsoěšně dopadl

Tak mi drž pěsti sevřené, teprve zítra si koupím ty IO, mimo toho MAB, protože v tipě si teď něco objednává kamarád a tak mi to přiobjednal k tomu. Tu náhradu tam zrovna 3x nechci, tady u tohoto MAB nevím, jak maj být nohy připájené.. Jestli tak, aby zobáček toho MAB sedel na zobáčku toho IO co je v osazováku, a pak to co bude napravo příjde vše napravo a to, co bude nalevo, příjde hned nalevo, nevíš??

J

#41 Příspěvek od **Hill** » 20 zář 2011, 21:32

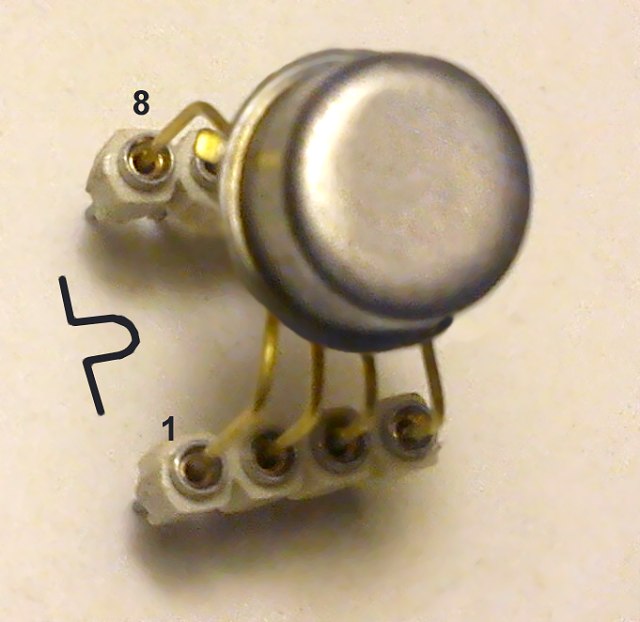

Caplík na pouzdře MAB35x/MAC15x je u vývodu 8, tak ty vývody přihni do dvou řad tak, jak jsou na fotce. Ale pokrať je, já jsem je jen tak narychlo naohýbal a zasunul do lámacích patic kvůli focení, to tam nevyužiješ.

Erka · #42 Příspěvek od **Erka** » 20 zář 2011, 21:51

MAC156 =LF356 ges je má.. už jsem to jednou psal. A je v plastu takže nejde nic poplést.
Ty 5534 dej klidně nízkošumové všechny, cenový rozdíl není velký..

CZJKP1 · #43 Příspěvek od **CZJKP1** » 20 zář 2011, 22:09

Těmdle součástkám fakt nevěřím, prostě to bylo určeno pro tamto tak tamto, jednou jsem s kolegou stavili takový konvertor, který byl ze 70 tých let a nahradili jsme všechny nesehnatelné součástky a pak divili PROČ to nefunguje... Od té doby náhrady nejsou moje...

Díky za foto... Musel si kvůly mě objetovat jedno IO

viď myslel jsem, že to tak má být, ale nebyl jist.

To abych koupil na ně taky patici.. dávám i ty ostatní do patice.. Asi koupím precizní

, viď..

#44 Příspěvek od **Hill** » 20 zář 2011, 22:19

Zrovna tento bych do patice nedával. OZ1 a OZ2 v paticích snad žádnou paseku neudělají, přesto už máš o přechod víc ke každému vývodu, větší délku vývodů a může se ti do toho indukovat víc sajrajtu z okolí. Radši bych ty operáky zapájel všechny.
Ale kulatému tak můžeš naohýbat vývody i bez patice, když máš desku navrženou pro DIP.

Erka · #45 Příspěvek od **Erka** » 20 zář 2011, 22:30

Mám to ověřené, vyzkoušené na několika ks ale dělej si jak myslíš...
