Voltmetr s ICL7107

Zpráva

Neniu · #31 Příspěvek od **Neniu** » 25 úno 2017, 17:33

Chová se to stejně, čili i se zkratovanými vstupy mezi sebou na displeji poskakuje náhodné číslo a indikace přeplnění a zase nějaké jiné číslo... když se na chvilku číslo uklidní, tak se začne nulovat, ale pak se to zase nějak rozkmitá :-/

Příští týden zkusím koupit nový obvod a uvidím, co uvidím. Tento je sice přinesený z obchodu v polystyrénu s alobalem, ale kdo ví co s ním kdo dělal před zabalením.

#32 Příspěvek od **EKKAR** » 25 úno 2017, 22:55

Ono je taky důležitý, kdo toho švába vyrobil ... To co popisuješ se mi ani s 7106, ani 7107 ještě nikdy nestalo - jo, měl jsem divoký údaje na displeji, ale vždycky to byl buď svod, nebo přímo šlusanec na desce - a v asi 3 případech dost kuriózní závada. Spoustukrát jsem měnil v těch malejch indikátorech (klon D830) převodník po tom, co ho majitel vyčudil. Většinou tam dávám patici, aby následná další výměna nebyla tak pracná. Jednou já sám a minimálně 2x někdo další jsme si "vyrobili" závadu tím, že jsme z desky po zapájení odstraňovali zbytky kalafuny rozpouštědlem - a něco nateklo i do patice. Vzniklý nedokonalý spoje mezi kalafunou zasyflenýma kontaktama patice a vývodama převodníku dokázaly učunit ne psí, ale doslova pětipsí kusy ...

Neniu · #33 Příspěvek od **Neniu** » 26 úno 2017, 08:42

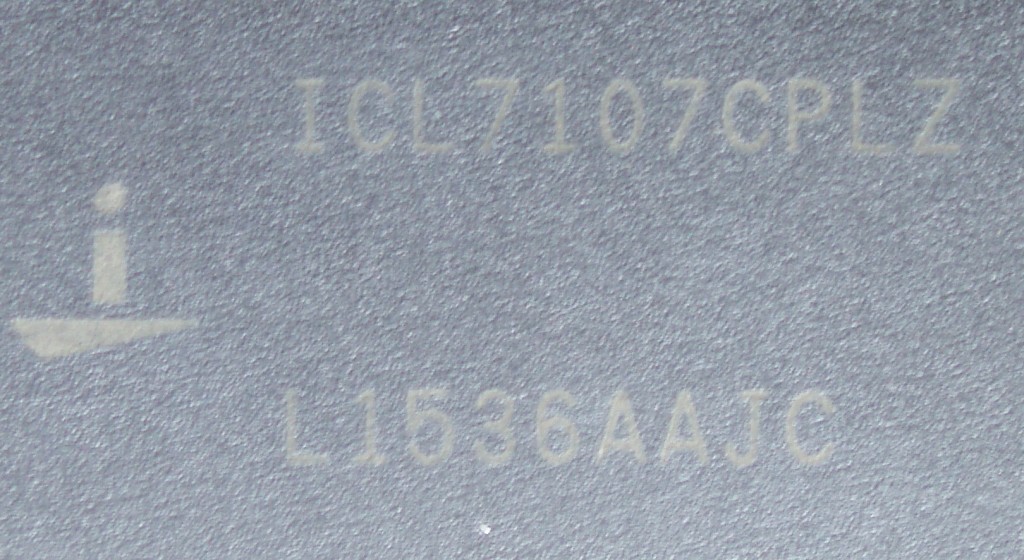

Kdo jej vyrobil? No asi někdo v daleké Číně nebo jiné populární asijské destinaci ;-)

Ale těžko říci. Je to kupované u místního obchodníka, odkud oni berou, nikdo neví.

Mám tu ještě jednu desku, tak zkusím jiné součástky a stejný převodník. Možná se mi něco s něčím pere, nebo dělám nějakou školáckou chybu, kterou nevidím.

Atlan · #34 Příspěvek od **Atlan** » 26 úno 2017, 08:52

Nebola podmienka ze v obvode oscilatora nesmie byt ketamicky kondik?

Neniu · #35 Příspěvek od **Neniu** » 26 úno 2017, 09:10

O tom nevím, ale všude se píše jen o tom, že integrační kondenzátor by měl být fóliový, u toho oscilátorového na tom tak, snad, nesejde. Ale mohu to zkusit. Nicméně oscilátor kmitá.

weed_smoker · #36 Příspěvek od **weed_smoker** » 26 úno 2017, 09:24

Mám úplně ten samej 7107 a pokud tento problém jsou mezispojový kapacity nebo svody,nechám ho odloženej.U některejch 7106 (jiný písmena než ICL) se musela dodržet i topologie desky,jinak prej zlobil.Na univerzální desce by musely bejt součástky kolem citlivejch vývodů těsně u patice a cestičky co nejkratší,pokud by to vůbec na univerzálu šlo.Pak existuje i 7109,má s ním někdo zkušenosti?

serviceman · #37 Příspěvek od **serviceman** » 26 úno 2017, 09:50

7109 je pořád to samé, akorát s binárním výstupem.

Atlan · #38 Příspěvek od **Atlan** » 26 úno 2017, 12:36

Neniu píše:O tom nevím, ale všude se píše jen o tom, že integrační kondenzátor by měl být fóliový, u toho oscilátorového na tom tak, snad, nesejde. Ale mohu to zkusit. Nicméně oscilátor kmitá.

Aha tak som sa sekol uz som to davno nemal v rukach, tak ze len integračný ok.

#39 Příspěvek od **jezevec** » 26 úno 2017, 12:47

V první řadě bych vyměnil ten keramický kondík- teslácký polštářek. Jsou to mrchy.

#40 Příspěvek od **PavelFF** » 26 úno 2017, 18:25

Neniu píše:......Podařilo se mi v "šuplíku" pár desek pro měřák napětí podle knihy Poznáváme elektroniku III....

V té větě jako kdyby chybí slovo. Ta deska je vyrobená někým jiným nebo samovýroba?

Neniu píše:.....Možná se mi něco s něčím pere, nebo dělám nějakou školáckou chybu, kterou nevidím.

To si myslím, že je dost pravděpodobná příčina. Někde ti chybí propojka nebo tak něco. Nějaký vstup možná plave ve vzduchu. Proto mě zajímá, jak vznikla deska.

Lepší by bylo zkusit vyměnit obvod než dělat novou desku - možná se stejnou chybou. Zaměřil bych se na shodu desky se schématem, kontrolu vlasových trhlin nebo zkratů.

Neniu · #41 Příspěvek od **Neniu** » 26 úno 2017, 18:39

Desky jsou dělané v Semachu (www.semach.cz) proto předpokládám, že jsou v pořádku. Jinak máš pravdu, chybí tam slovo "najít".

Ten převodník se chová identicky i na nepájivém poli, takže mám pocit, že deskou to nebude. Pokud se všechno dobře povede, tak ve středu budu mít nový převodník a pak uvidím, kde je chyba. Tedy možná uvidím, kde je chyba.

#42 Příspěvek od **EKKAR** » 26 úno 2017, 18:58

Něco se mně mate, že jak jsou v tom "třetím" Malinovi ty desky na voltmetr a ampérmetr s ICL7106/07, tak že tam je na jedný kresbě chyba. Je to už pár let co jsem podle toho jeden měřák bastlil, ale doporučil bych to překontrolovat.

Neniu · #43 Příspěvek od **Neniu** » 01 bře 2017, 18:19

Kontrolní otázka: Je to blbý a slepý jako patrona. Co je to?

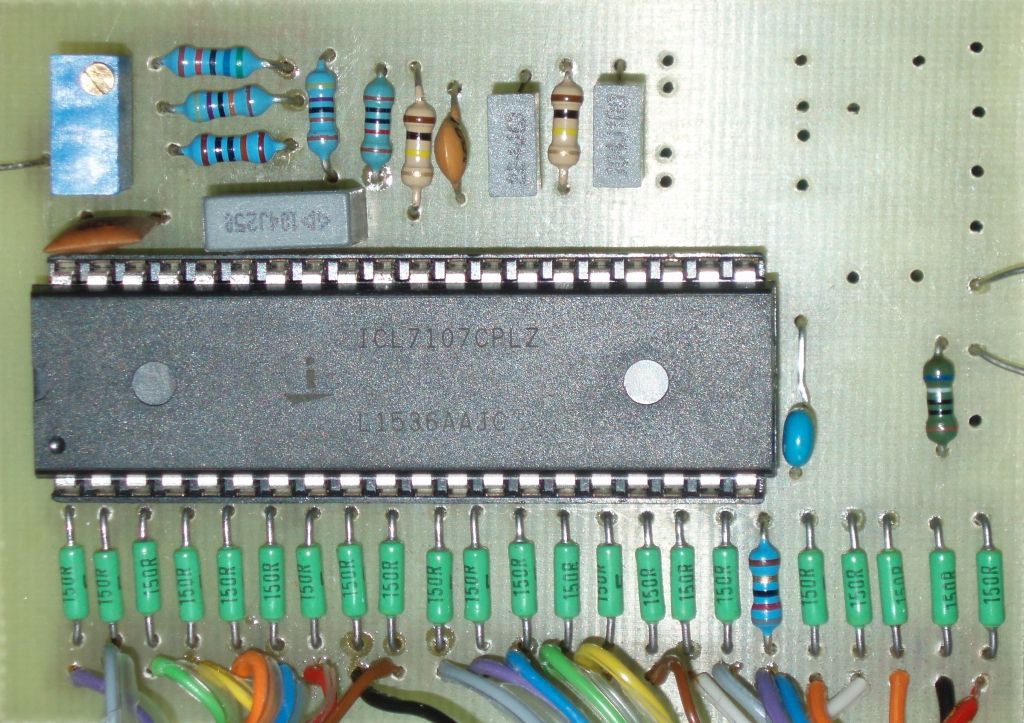

Dneska se mi podařilo koupit nové převodníky a po výměně na desce se měřidlo chovalo úplně stejně jako s převodníkem původním. Tak mě napadlo se pořádně podívat na spoje a povedlo se mi tam najít cínový můstek...

Jen mi není jasné, proč se to na nepájivém poli chovalo stejně a to tam zcela určitě ten můstek nebyl. Možná kapacitní vazby, kdo ví. Ještě to musím vyzkoušet.

Každopádně měřilo funguje dobře a schéma i deska v knize jsou v pořádku.

Díky za všechny nápady a omlouvám se za pitomý dotaz.

#44 Příspěvek od **EKKAR** » 01 bře 2017, 18:39

Máš bod. Mně se jednou "povidlo" koupit velice laciný převodníky 7106 - za necelejch 50,- kaček kus, přitom normálně stály a dodneška stojí kolem stovky. Až dodatečně jsem zjistil, že se do ničeho pořádnýho nehodí, protože to je verze s obráceným pinoutem označená 7106R a kdybych je chtěl někam dát, musel bych pro ně kompletně navrhovat celou DPS znova - protože ono to "obrácení" není dokonalý a přetočená je jen část vývodů ...

Neniu · #45 Příspěvek od **Neniu** » 01 bře 2017, 20:52

EKKAR píše:protože to je verze s obráceným pinoutem označená 7106R

Tak to je také dobrá zrada

No tak jsem zase jednou za blbce, ale třebas to tu někdo najde a dá si příště větší pozor. Stejně ty další převodníky potřebuji do dalších věcí, takže nejsou koupené zbytečně, jen se to mohlo obejít bez nervování, co mám kde špatně.
