#31 Příspěvek od **masar** » 16 úno 2013, 14:12

Horní zapojení nestojí za opravu. Spodní je v pořádku, jen je vhodné pro menší napájecí napětí, např. 5V. Jinak ten tvůj výpočet je v podstatě správný a lze stejným způsobem vypočítat i ostatní "větve". Jen je třeba si zvolit správné proudy. :wink:

tiktak1953 · #32 Příspěvek od **tiktak1953** » 16 úno 2013, 20:19

Este raz ti dakujem masar!Vyskusam nizsie napatie,aby tam bol prud od 5 do20mA!Co znamena to "G" na hornej scheme,aj to ma poplietlo.Neznaci to GND, a je to preklep?Polarity zdrojaov su OK dufam?
---------------------
Spytam sa k hornemu zapojeniu ak mozem este,keby som dal do kazdej vetvy predradeny R 330 Ohm, a ten 1K vyhodil,napajal 5V ,pripadne inym aby som dosiahol ten prud cez optodioduv rozmezi od 5 do 20mA otvpril by sa tranzistor?Thanks.

#33 Příspěvek od **masar** » 17 úno 2013, 11:59

Co znamená to G opravdu nevím. To ví snad jen autor. Svoje úsilí směřuj jinam. :wink:

tiktak1953 · #34 Příspěvek od **tiktak1953** » 18 úno 2013, 21:07

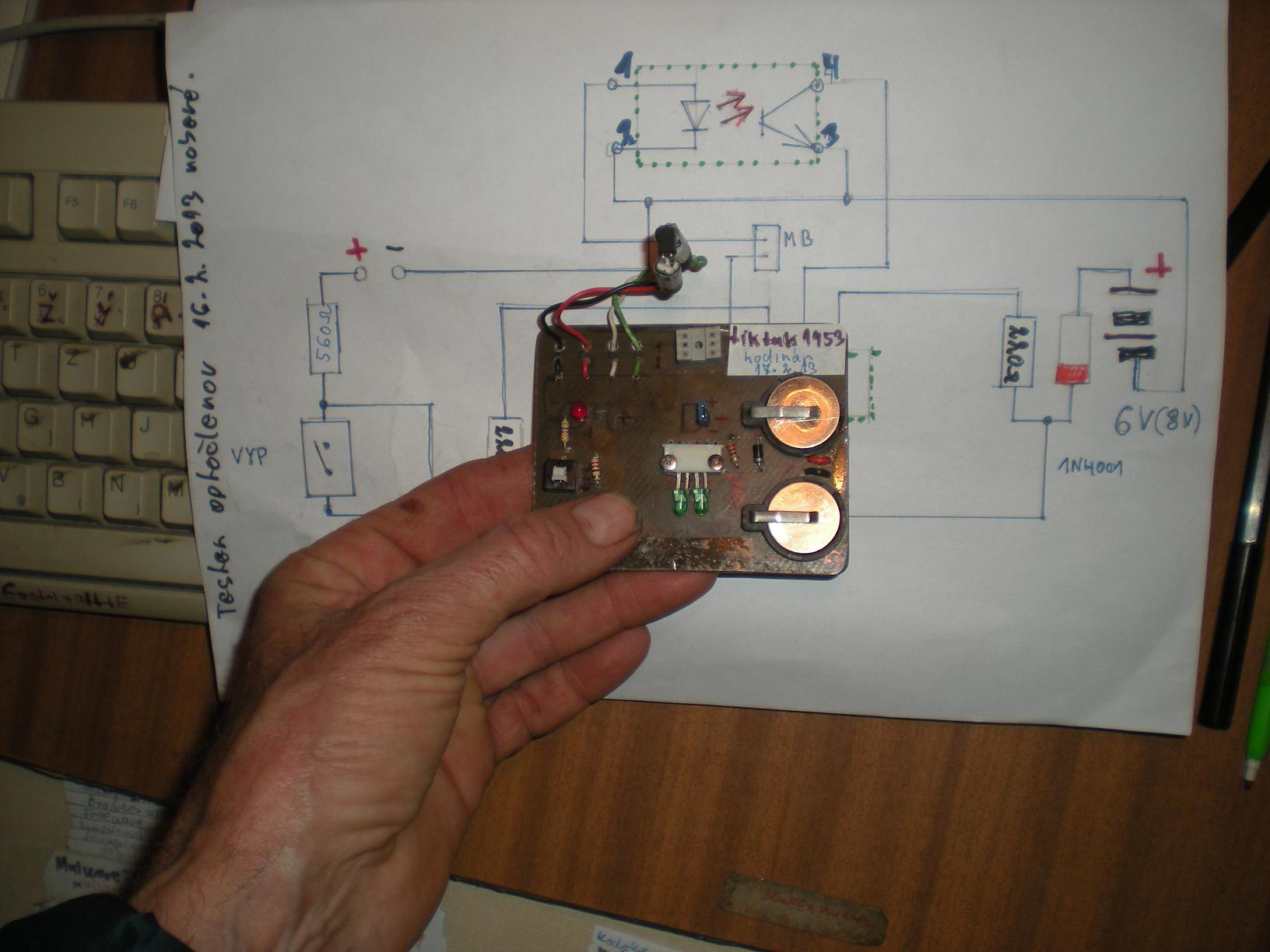

Podla zapojenia signalizacnych led ako su v schemach mi nefungovali tie testery,a bolo treba polaritu vymenit,co som zistil az meranim! Potom to uz bolo OK.Dam aj jeden tester. Na doske mam jedno pevne zapojenie pinov pre optoclen napr:PC817,a na drotoch mozem merat optoclen s hociakym zapojenim pinov.Je to paradna vecicka.
Dakujem za schemu aj kouzelnikovi.Cav

tiktak1953 · #35 Příspěvek od **tiktak1953** » 26 úno 2013, 12:03

Do teraz som nemal cas velmi robit s TV, iba som si kreslil cast schemy.Potreboval by som vediet sekundarne napatia na diodach.Od vrchu mam na sek.tieto diody a elyty: 1.)VD 552, FR 105,elyt na 35V
2.)VD 553, FR104,elyt na 25V
3.) VD554,TP10D,elyt na 35V
4.)VD555,Fr107,elyt na 160V alebo 250V
5.)VD556,TP10J,elyt 160V alebo 250V
Este dam dalsie suc:vyk.tr.D2499C, N502 KA7809, N702 ATMEL 430, N701 LC863548B, N901 STV5348/H, STV9302A, N311 TDA2611A, N201 LA76810a, N101 LA7910, Z101 IF38B,
V331-C1815, V340-A1015, V703-C1815, V702 -A1015, V561-B764, V563-D400, V513-C5586, V512-C3807, V511-B764, V562- C1815, V552-B985.

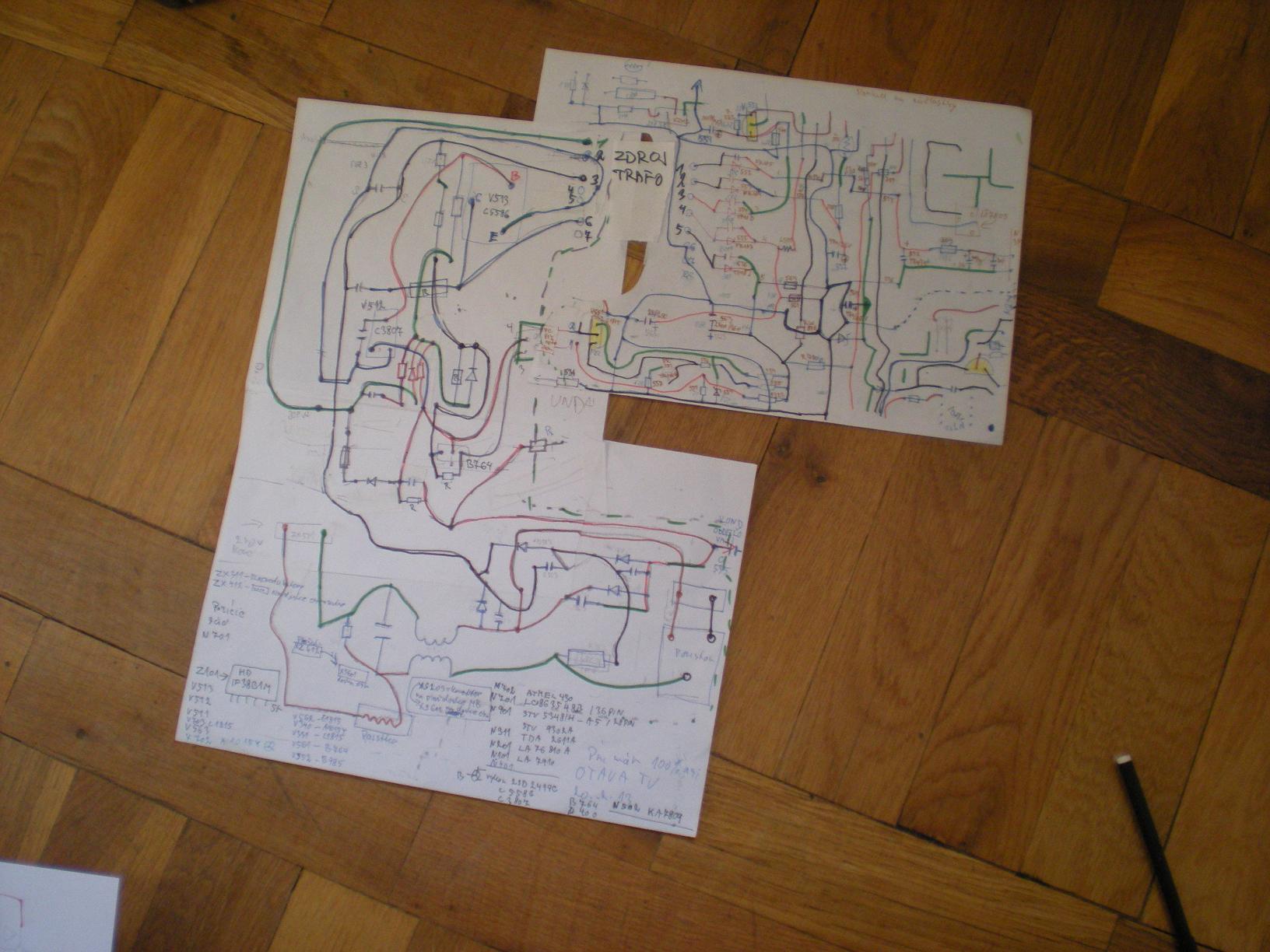

Mozno je dobra ciastocne schema TD 19 aj ked nesedia suc.Ta co ste mi dali je necitatelna,preto ma niekto dobru schemu, dal by mi,kde su aj uvadzane potrebne napatia pre opravu? Dam aj co som pokreslil,vela som z toho pochopil ako to funguje,ale lepsia by bola schema.Vela som pomeral vymenil,opravil stud.spoje.Vykonovy tran.RKS budi trafko myslim T401.

tiktak1953 · #36 Příspěvek od **tiktak1953** » 27 úno 2013, 18:53

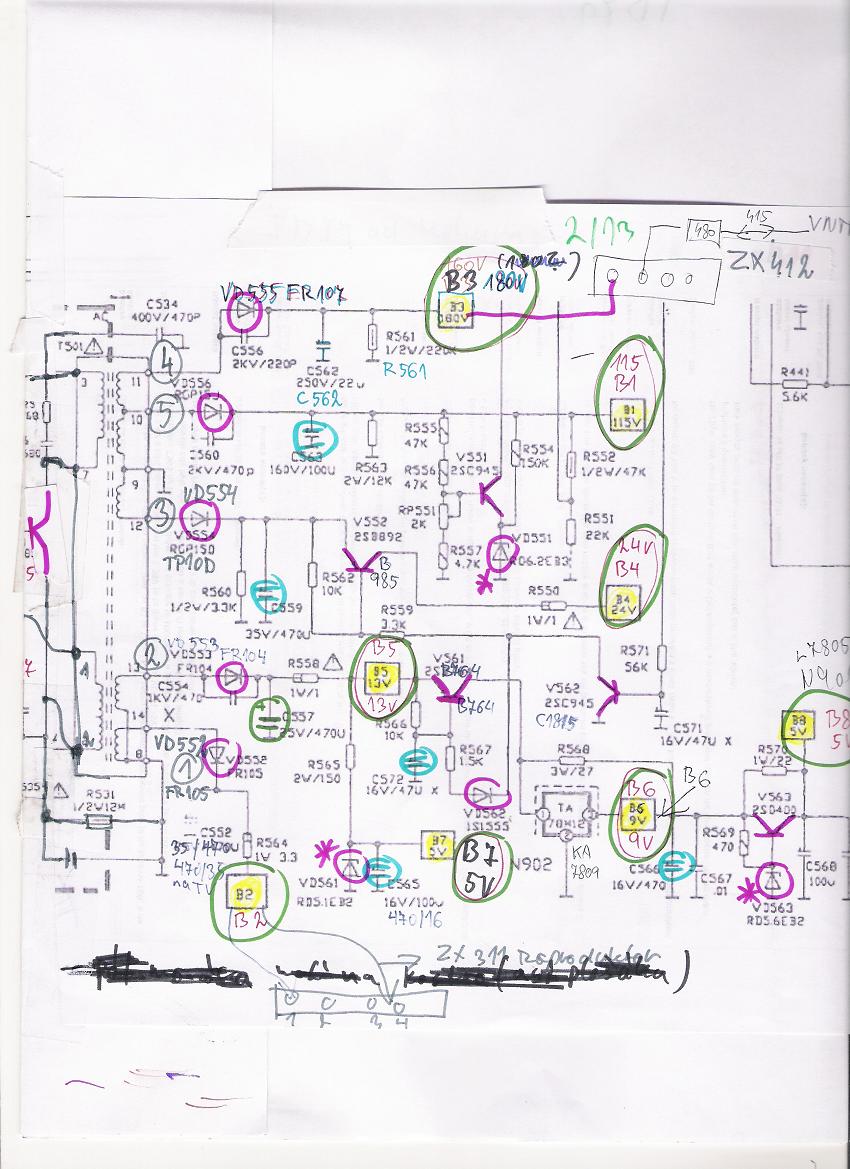

Pred chvilov som nameral taketo napatia na sek.
B2=21V neviem kolko ma byt
B5=12V ma byt 13V
B4=26V ma byt 24V
B3 ukaze 197V ale hned padne,ma byt 180V
B1=120V ma byt 115V
B6=9V ma byt 9V
B7=5V ma byt 5V
B8=4,2 ma byt 5V
Hyba ,ze nie je B3 stabylne 180V je iba vadna dioda FR 107,alebo C 562,ci R561?Len sa pytam,zajtra tie suc zmeram.
Diodu FR 107 som zmeral len ohmetrom.C562 bol v norme ,R561 som nemeral.Cav
Este raz vdaka za schemy!

tiktak1953 · #37 Příspěvek od **tiktak1953** » 28 úno 2013, 18:09

Prerusil som pred chvilov 180V na dosku obrazovky,kedze som pocital ze aj tam moze byt skrat,dal ziarovku 15w za diodu B3 180V a ziarovka svieti,je tam aj 197V.stabylnych uz.Zmeral som R 606,616,626 ktore maju oznacenie hneda,cierna cervena, teda 1K,ale oni maju vsetrky 9,5Kohmu!Na scheme su tieto R 470ohm.Neviem ci je mozne zeby R zmenili tolko hodnoty,doska bola opalena ked som TV opravoval,tranzistory boli skoro volne,take boli praskliny!
Spytam sa ,je mozne aby tie R-ka zmenili tolko hodnoty?Schemu co mam, nie su tak osadene mnohe suc!
Patrat budem dal,mozno je skrat aj na patici obrazovky.
Mozete sa vyjadrit pani ku tym R ked su tak znacene ,a je taky rozdiel v hodnotach? Vdaka Cav

#38 Příspěvek od **kokun** » 28 úno 2013, 19:21

tiktak1953 píše:... Zmeral som R 606,616,626 ktore maju oznacenie hneda,cierna cervena, teda 1K,ale oni maju vsetrky 9,5Kohmu!Na scheme su tieto R 470ohm.Neviem ci je mozne zeby R zmenili tolko hodnoty,doska bola opalena ked som TV opravoval,tranzistory boli skoro volne,take boli praskliny!
Spytam sa ,je mozne aby tie R-ka zmenili tolko hodnoty?Schemu co mam, nie su tak osadene mnohe suc!
Patrat budem dal,mozno je skrat aj na patici obrazovky.
Mozete sa vyjadrit pani ku tym R ked su tak znacene ,a je taky rozdiel v hodnotach? Vdaka Cav

tiktak1953 píše:...
B3 ukaze 197V ale hned padne,ma byt 180V
...
Este raz vdaka za schemy!

Trpíš samomluvou?
Uvědom si, že ti nemůže téměř nikdo odpovědět (kromě mne a Killroye, od kterého mám pravděpodobně to sch., které jsem ti poslal). Určitě nejsme sami, co ho máme, ale nemusí tu (na EB) být třeba přítomný. Na NETu není k nalezení :!:

Ale píšeš jak tatar: "B3 ukaze 197V ale hned padne,ma byt 180V" - co to je "padne"? To je vyjadřování technika?!

Na úplnou nulu, anebo na nějakou (byť malou) hodnotu :?:

Podle toho se pak dá usoudit, jak tvrdý ten zkrat tam máš!
Nemyslím si, že i zkrat v patici (ale i na tranzistorech) by způsobil "úplnou nulu". Napáj. napětí videozesilovačů (B3=180V) by muselo nechat na rezistorech (řádově jednotek kΩ) nějaký úbytek.
Pokud tam máš (téměř) nulu, pak jedině tvrdý zkrat v přívodech, anebo spojích DPS (cín. " můstek" mezi spoji, apod.) :wink:

Tak to laskavě upřesni :!:

K těm hodnotám rezistorů je těžko se vyjadřovat.
Že je ve sch. 470R a osazeno máš 1K (píšeš: "maju oznacenie hneda,cierna cervena") to by nebylo nic divného - to sch. nemusí být přesně na tvůj model telky. Viz odlišnost v osazení vertikálu, ale i další rozdíly.
Co je ale zarážející, je to cos naměřil! Skutečně je hodnota všech tří rezistorů (R 606,616,626) 9,5Kohmu? Neměříš třeba blbě?
Kdyby jeden z nich takto změnil hodnotu (kvůli přetížení - byl "podpálený"), tak by mně to nezaráželo.
Ale aby všechny 3 (a na přesně stejnou hodnotu), to nemá logiku!
Pokud nemají mít třeba ale hodnotu 10kΩ - ale potom nesedí to barevné značení (předpokládám čitelné - u všech tří je poslední proužek "červená"? - není to náhodou oranžová?).
I potom by bylo nelogické, aby všechny 3 byly v mínusové toleranci a v úplně stejné!

tiktak1953 · #39 Příspěvek od **tiktak1953** » 28 úno 2013, 20:24

1.)Ku tomu napatiu toto, meral som vsetky sekundarne napatia digitalnym merakom,vsetky boli take ako som uz napisal.Ked som meral na sek.vetve oznacenej B3, ktora ma mat 180V ,tak mi merak ukazal 197 V a za dve sek uz napatie na meraku zmizlo.Teraz, ked som dal tu ziarovku a prerusil napajanie dosky obr.tak ziarovka svieti,merak ukazuje stale mapatie 197V a z meraka sa nestraca.Ak som to zle napisal prepacte ,nemam vysoku elektrotechnicku skolu.Takze asi merakom to nebude ,ze vtedy to napatie sa za dve sek.z meraka stratilo.
2.) s tymi tromi rezistormi je to tak ako som napisal.Farby maju nezmenene,a hodnoty merane tym digitalom su naozaj na vsetkych troch 9,5 alebo 9,9Kohmu asi na jednom z nich.Nechcel som to tak podrobe prvy krat napisat!Este to zmeram ruckovym merakom.Niektore R co som s nim meral na doske obr.ukal tak, ako boli znacene.Chcel som vediet , ci take rozdiely v znaceni a v namerani ste nemali uz aj vy.
3.) na doske obr nie je ziadny skrat v plosaku,bol poctivo preletovany aj s sassami TV. Davam si vzdy nato pozor.a mamal som doterz s tym problem.V skrate prichadzaju este male R-ka ktore som este nemeral, patica obrazovky,konertor kabla od zdroja.Asi som nezabudol na nic uz.
Este nieco, ten elyt 4,7u/250V je z vacsim ESR ,take hodnoty davam do veci.Mam na meraku oznacene pokial by mali byt este pouzitelne.ale ten skrat asi elyt nerobil,ci ano?Zajtra idem po doktoroch,tak kupim druhy,diky za pomoc Cavte.

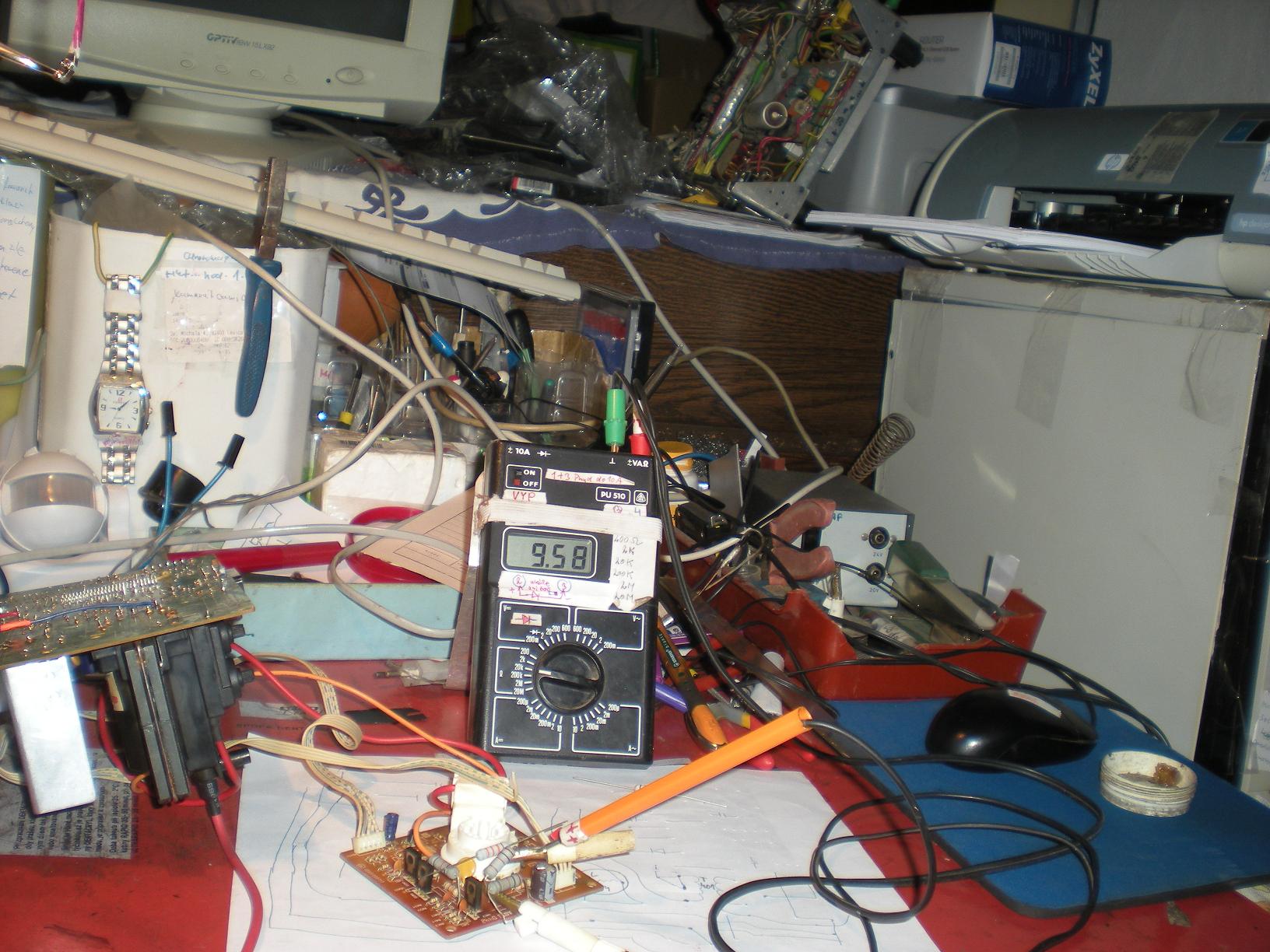

---------------------------------------Davam obr. jedneho meraneho R-ka.Su tam aj nove R-ka pre porovnanie farby cervenej a oranzovej noveho a toho v plosaku.Ta farba na R-ku v plosaku je na hrane oranzovej a cervenej(skor na cervenu teraz) podla tych novych.Takze pripustam aj ked nerad ,ze to moze byt aj farba oranž.Tiez je tam hodnota jedneho meraneho R z tych troch( s vybratym jednym koncom).na digi meraku.

#40 Příspěvek od **masar** » 01 bře 2013, 07:07

Ať koukám jak koukám, druhý drát od měřáku tam nevidím. Ale to je moje chyba.
tiktak: Když naměříš na třech odporech značených barevným kódem místo 1kOhmu 10kOhmu, pak to znamená, že
a) se změnil systém značení odporů a tobě o tom neřekli :wink:

b) oranžový proužek se ti jeví z nějakých důvodů jako červený
c) všechny tři odpory zázračně změnily svoji hodnotu na desetinásobek
c) měříš blbě

Já tipuji za b)
:wink:

helios · #41 Příspěvek od **helios** » 01 bře 2013, 08:12

Nevidíš ho preto, lebo biely krokodíl je položený na bielom papieri. (naspodu obrázku)

tiktak1953 · #42 Příspěvek od **tiktak1953** » 01 bře 2013, 10:35

Masar pozri,mna pomylilo v scheme tych 470 ohmov,a preto som podla tej tretej nejasnej farby na otporoch pocital, ze to je skor cervena, nez oranz!Od ciny sa da vsetko pocitat,ci nie?Ty si si farbu este asi nepomylil?Stava sa to aj slobodnym,tak...
Ten jeden krokodil je celkom na papiery ako pise helios,a druhy krokodil je hore,v ktorom je strceny hrot druheho polu meraka,zo vzduchu by take napatie neukazal.Skor ste mali sa vyjadrit k veci ,kde by ste pocitali skrat,nevadi ja ho najdem .Mam aj ja uz svoje schema primaru zdroja,vsetky vetvy sekundaru do konca!Lenze ,toto co som dostal s napatiami je pre mna tiez velmi dobre,aby som vedel co je, ako ,s cim prepojene.V OVP CTV by som taketo problemy nemal,trochu ho poznam.Kupil som dnes tie tri 10K R,aj elyt 4,7u, pomeram este vsetky ostatne suc.a konektory.Cavte.

#43 Příspěvek od **masar** » 01 bře 2013, 11:28

tiktak1953 píše:...Ty si si farbu este asi nepomylil?Stava sa to aj slobodnym,tak...

Právě že spletl- a mnohokrát. Na různých podkladních barvách se barvy proužků jeví různě. Proto jsem taky tipoval za b).
Ber to trochu s humorem, nechtěl jsem tě urazit. :wink:

p.s. Obracíš se na všechny s žádostí o radu, ale už kokun napsal, že schema toho šasi má jen on a ty a pak možná ti, kteří tu nejsou. Takže nemohu radit už proto. :wink:

>helios- díky.

#44 Příspěvek od **kokun** » 01 bře 2013, 12:53

tiktak1953 píše: ... Skor ste mali sa vyjadrit k veci ,kde by ste pocitali skrat,nevadi ja ho najdem ...

K tomu se můžu těžko vyjádřit i já, přestože to sch. mám.

Psal jsem ti přece, že se vyjadřuješ jak tatar:

kokun píše: Ale píšeš jak tatar: "B3 ukaze 197V ale hned padne,ma byt 180V" - co to je "padne"? To je vyjadřování technika?!
Na úplnou nulu, anebo na nějakou (byť malou) hodnotu
Podle toho se pak dá usoudit, jak tvrdý ten zkrat tam máš!
Nemyslím si, že i zkrat v patici (ale i na tranzistorech) by způsobil "úplnou nulu". Napáj. napětí videozesilovačů (B3=180V) by muselo nechat na rezistorech (řádově jednotek kΩ) nějaký úbytek.
Pokud tam máš (téměř) nulu, pak jedině tvrdý zkrat v přívodech, anebo spojích DPS (cín. " můstek" mezi spoji, apod.)
Tak to laskavě upřesni

Ale tímto:

tiktak1953 píše:1.)Ku tomu napatiu toto, meral som vsetky sekundarne napatia digitalnym merakom,vsetky boli take ako som uz napisal.Ked som meral na sek.vetve oznacenej B3, ktora ma mat 180V ,tak mi merak ukazal 197 V a za dve sek uz napatie na meraku zmizlo.Teraz, ked som dal tu ziarovku a prerusil napajanie dosky obr.tak ziarovka svieti,merak ukazuje stale mapatie 197V a z meraka sa nestraca.Ak som to zle napisal prepacte ,nemam vysoku elektrotechnicku skolu.Takze asi merakom to nebude ,ze vtedy to napatie sa za dve sek.z meraka stratilo.

jsi to nijak nevylepšil

Když "nepadne", tak zmizne (stratí sa) - to jako už neukáže nic, žádnou hodnotu? Ani nulu? - i nula je přece číslo (hodnota)

tiktak1953 · #45 Příspěvek od **tiktak1953** » 02 bře 2013, 00:24

Takto je to lepsie,pri tom neprerusenom drote B3 na dosku obr.ukazalo tych 197V,ale za dve sek,na meraku hodnota sa stratila,a ostala tam na zobrazovaci v lavo len desatina ciarka,pred tov ciarkov uz neviem ci jednotka .Nemyslim ,zeby to bolo neake napatie. Vecer som nakreslil plosak obr.zajtra ak bude cas ho zmeram ext.zdrojom.Konektor obr.nema skrat.plosak tiez, konektory tiez premerane.Cav.
