bistabilní KO co nejjednoduššeji

Zpráva

CAMaFo · #31 Příspěvek od **CAMaFo** » 15 úno 2014, 21:01

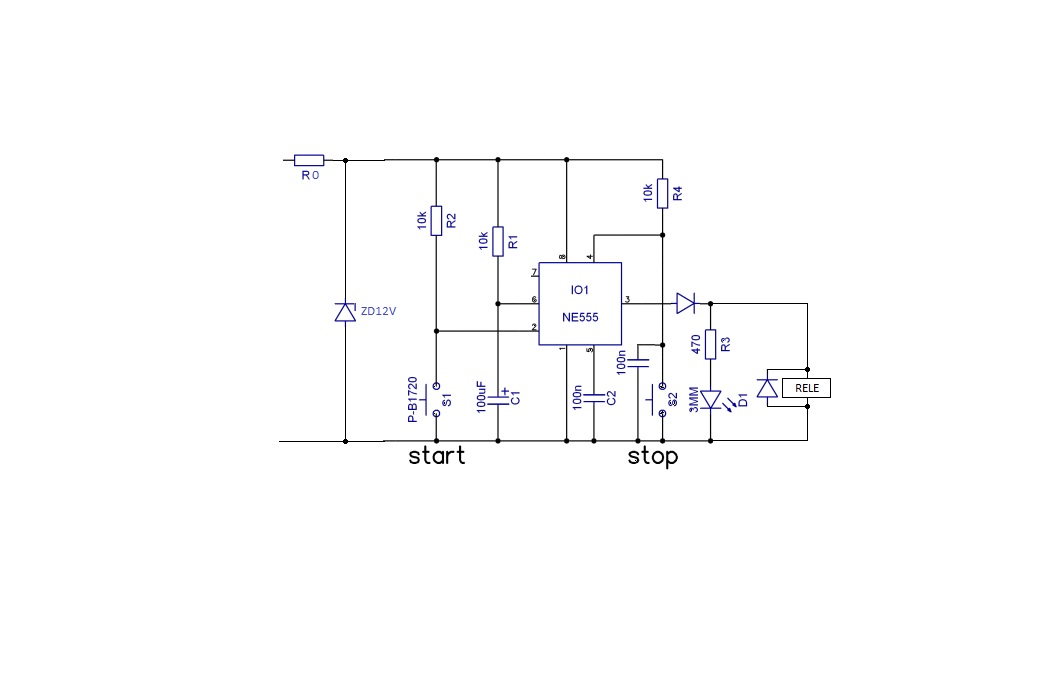

Děkuji za rady.Když to tak vidím,raději bych to udělal s tou 555kou.Nějak takhle ? Jakou hodnotu by měl mít R0 při 24V ?

procesor · #32 Příspěvek od **procesor** » 15 úno 2014, 23:03

R1, C1 vyhoď. Pripoj pin 6 na Pin1.
Prípadne vyhoď iba C1 a nhraď ho odporom 4k7
Dióda na pine 3 je zbytočná.
Ro bude cca 560J±
Pred Ro treba dať el. kondenzátor 100µF/35V
Paralelne so zenerovou diódou el. kondenzátor 10µF/25V+keramický 68nF/50V

CAMaFo · #33 Příspěvek od **CAMaFo** » 16 úno 2014, 00:43

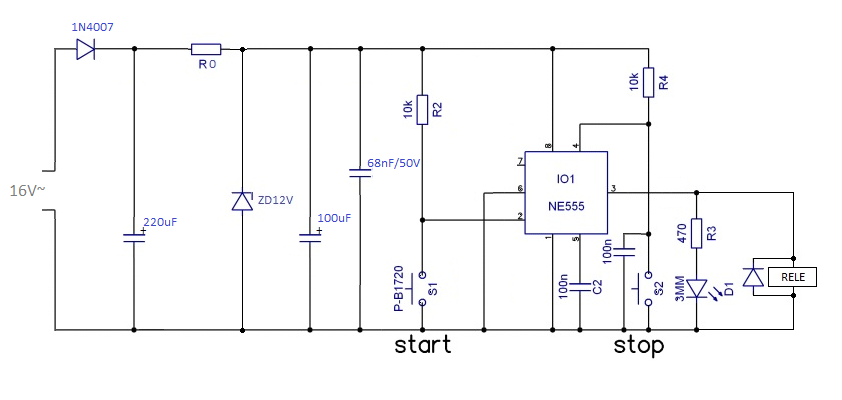

procesor>Moc děkuju. Napájení jsem okopíroval z původního zapojení co byl k tomu trafu.Za diodou naměřím 24V ss.Bude pro to napětí odpovídat i R0 ?

procesor · #34 Příspěvek od **procesor** » 16 úno 2014, 09:44

Počiatočné nastavenie pomocou kondenzátora (100nF) pri tlačidle STOP je ošemetné. Časová konštanta (R*C) s hodnotou 1ms asi nebude účinná.
S takým zdrojom (jedna dióda) by bolo treba, aby mala hodnotu aspoň 150ms(najlepšie by bolo odmerať priebeh nábehu napätia).
To nie je problém dosiahnuť zväčšením kondenzátora cca na 22µF.
Trochu viac sa budú opaľovať kontakty STOPU.
STOP Tl sa dá presťahovať medzi pin 6 a pin 8 a prepojku pin 6-pin 1 nahradiť odporom 10k.

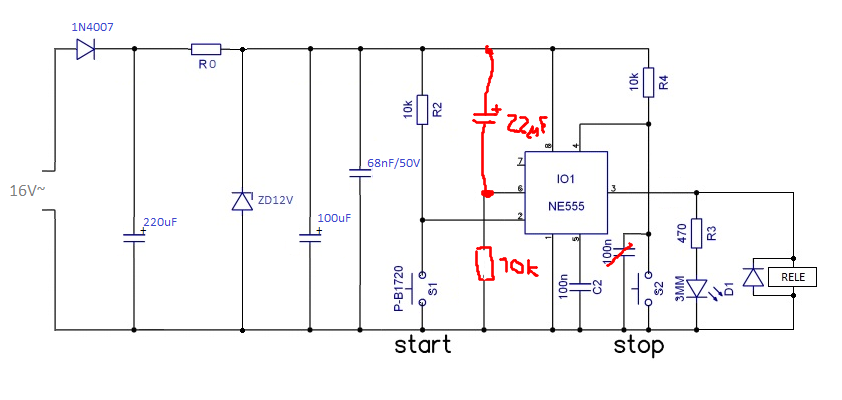

Iný variant je medzi pin6 a pin 8 zapojiť el.kondenzátor 22µF (+ na pin8), z pinu6 10k odpor na pin1. Tlačidlo STOP ostane na pine 4 bez kondenzátora.

CAMaFo · #35 Příspěvek od **CAMaFo** » 16 úno 2014, 10:43

Děkuju. Zrovna to překresluju.

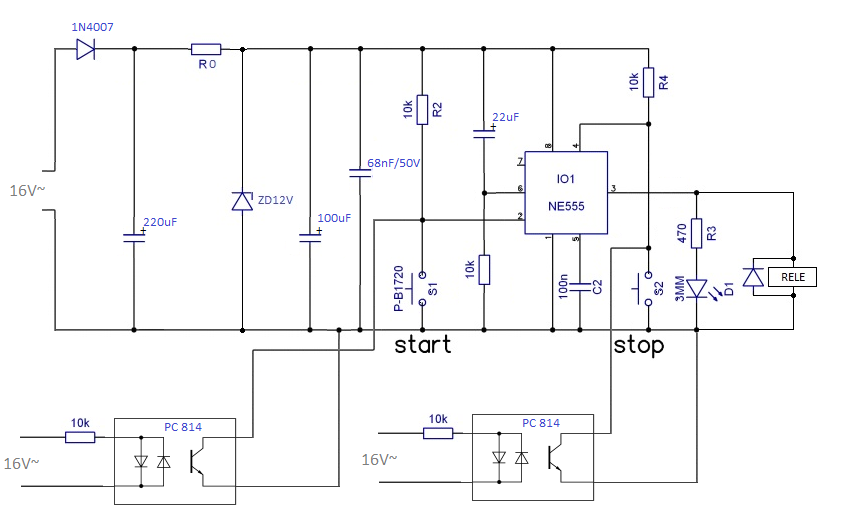

Takhle by to šlo ?

procesor · #36 Příspěvek od **procesor** » 16 úno 2014, 11:59

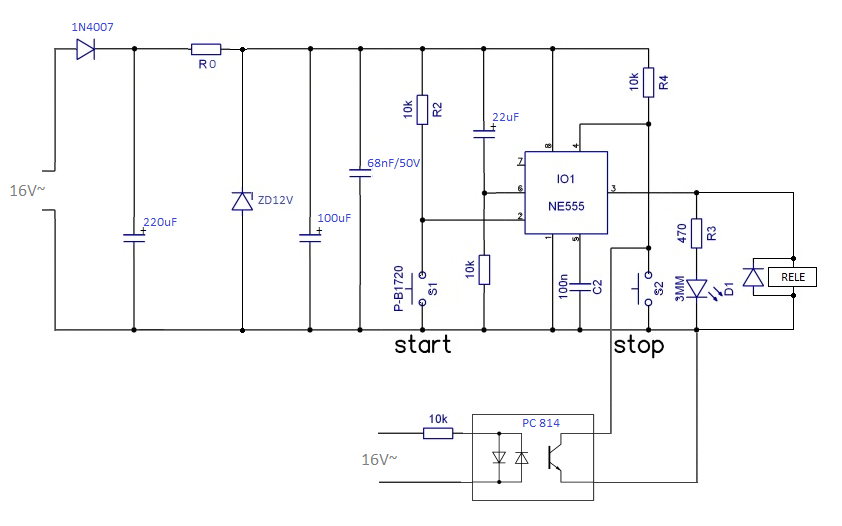

Tomu optočlenu nerozumiem, bez spínača je to blbosť, ale asi je nenakreslený

CAMaFo · #37 Příspěvek od **CAMaFo** » 16 úno 2014, 12:08

Jde o to,aby to šlo vbypínat (i spínat) jak spínačem na DPS i externě střídavým napětím z trafa.
