Le_Ze · #31 Příspěvek od **Le_Ze** » 25 říj 2014, 20:24

Zdravím.
Neměl by někdo v knihovně ten panduit connectors s 8 piny.
V orginal knihovně je 6 a pak 10.
A zkouška udělat si vlastní nedopadla moc dobře :cry:

http://www.gme.cz/konektor-mlw08g-con-p800-259

lesana87 · #32 Příspěvek od **lesana87** » 25 říj 2014, 21:04

To není Panduit ale Harting ML08.

Le_Ze · #33 Příspěvek od **Le_Ze** » 25 říj 2014, 23:41

Dik moc.
Knihovnu con-harting-ml tam mam, ale v něm je jen 6 a 10 pin.
Ta 8 ne.

Le_Ze · #34 Příspěvek od **Le_Ze** » 08 lis 2014, 07:06

Kluci, co jsou toto za konektory.
http://www.gme.cz/konektory-se-zamkem

Na ty na stojaka by se dalo toho najít dost.
Ale na ležato.

http://www.gme.cz/konektor-se-zamkem-ps ... g-p800-171

gepard · #35 Příspěvek od **gepard** » 08 lis 2014, 17:07

Baník,

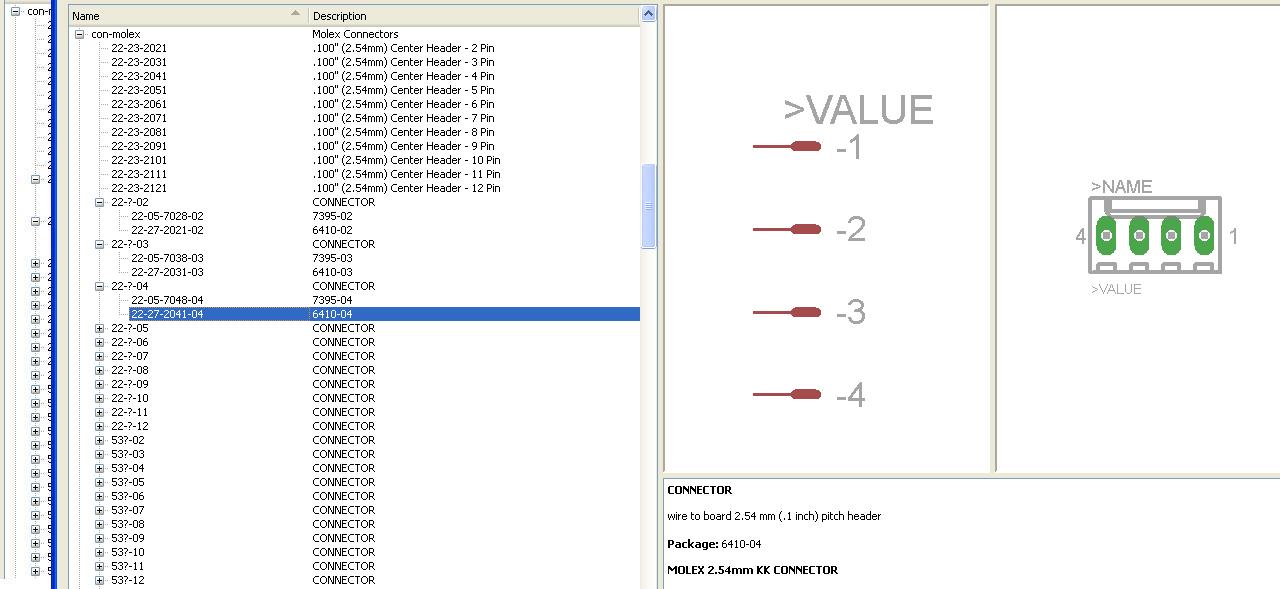

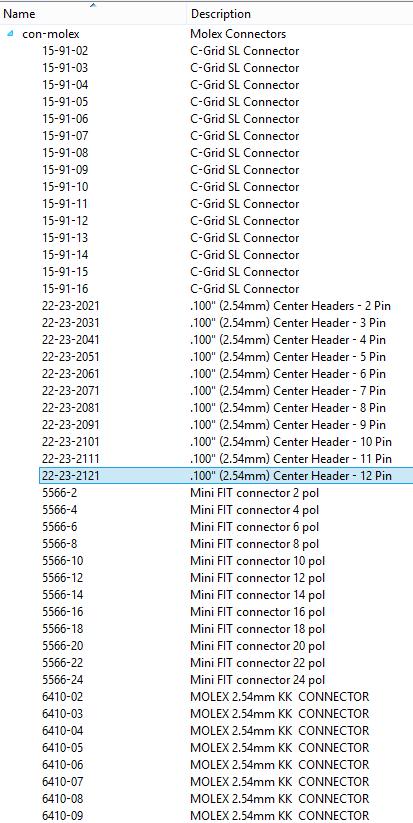

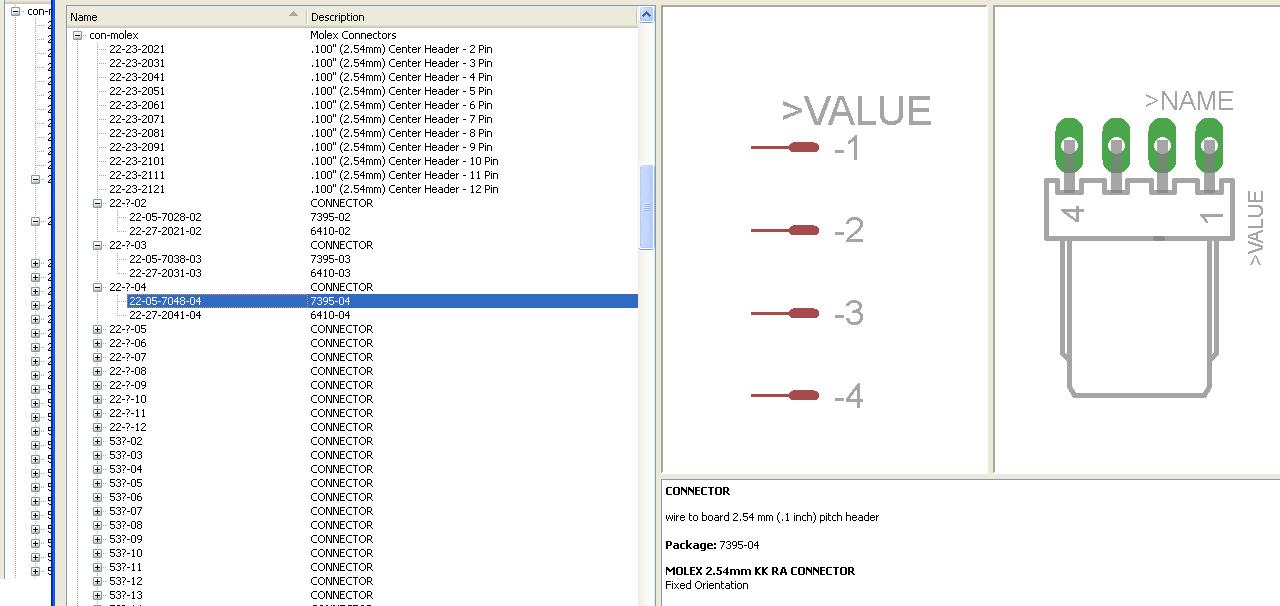

používám Molex:

Le_Ze · #36 Příspěvek od **Le_Ze** » 09 lis 2014, 09:43

Dík moc.
To hledaní nějak nezvládám

Le_Ze · #37 Příspěvek od **Le_Ze** » 22 lis 2014, 09:34

gepard píše:Baník,
používám Molex:

No tak dnes konečně přišla ta chvíle kdy jsem to chtěl předělat.
Muže mi někdo vysvětlit proč ten konektor v té knihovně nemam?
A to se mi dnes nestalo poprvé

Mam eagle 7.1.0 stažené tady http://www.cadsoftusa.com/download-eagle/
A pak že neumím hledat :wink:

Le_Ze · #38 Příspěvek od **Le_Ze** » 05 bře 2015, 13:55

Klucí prosba.
Relatko JZC-6F1C by se u někoho nenašlo.
http://www.hadex.cz/l598-rele-jzc-6f1c- ... 9x16x15mm/

Našel jsem v kníhovně 5 podobných, ale bud nepasují rozměr nebo díry.
Zkoušel jsem si ho upravit ale furt to není ono.
Nějak to nezvládám.

gepard · #39 Příspěvek od **gepard** » 05 bře 2015, 19:16

Zdar,

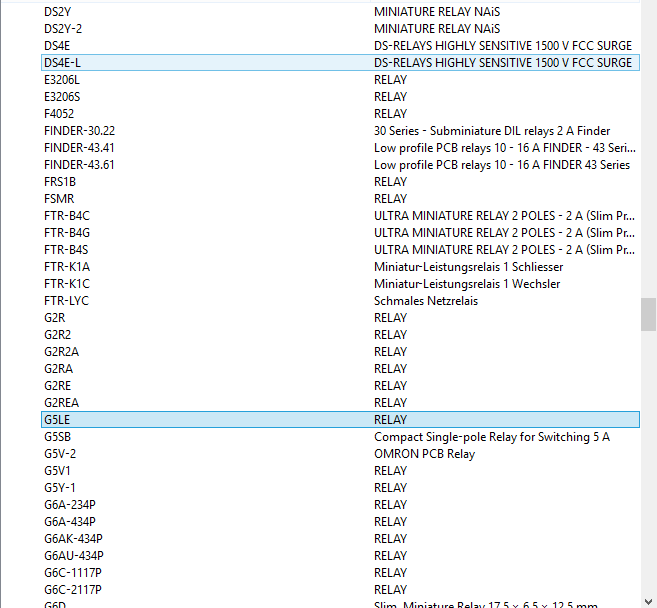

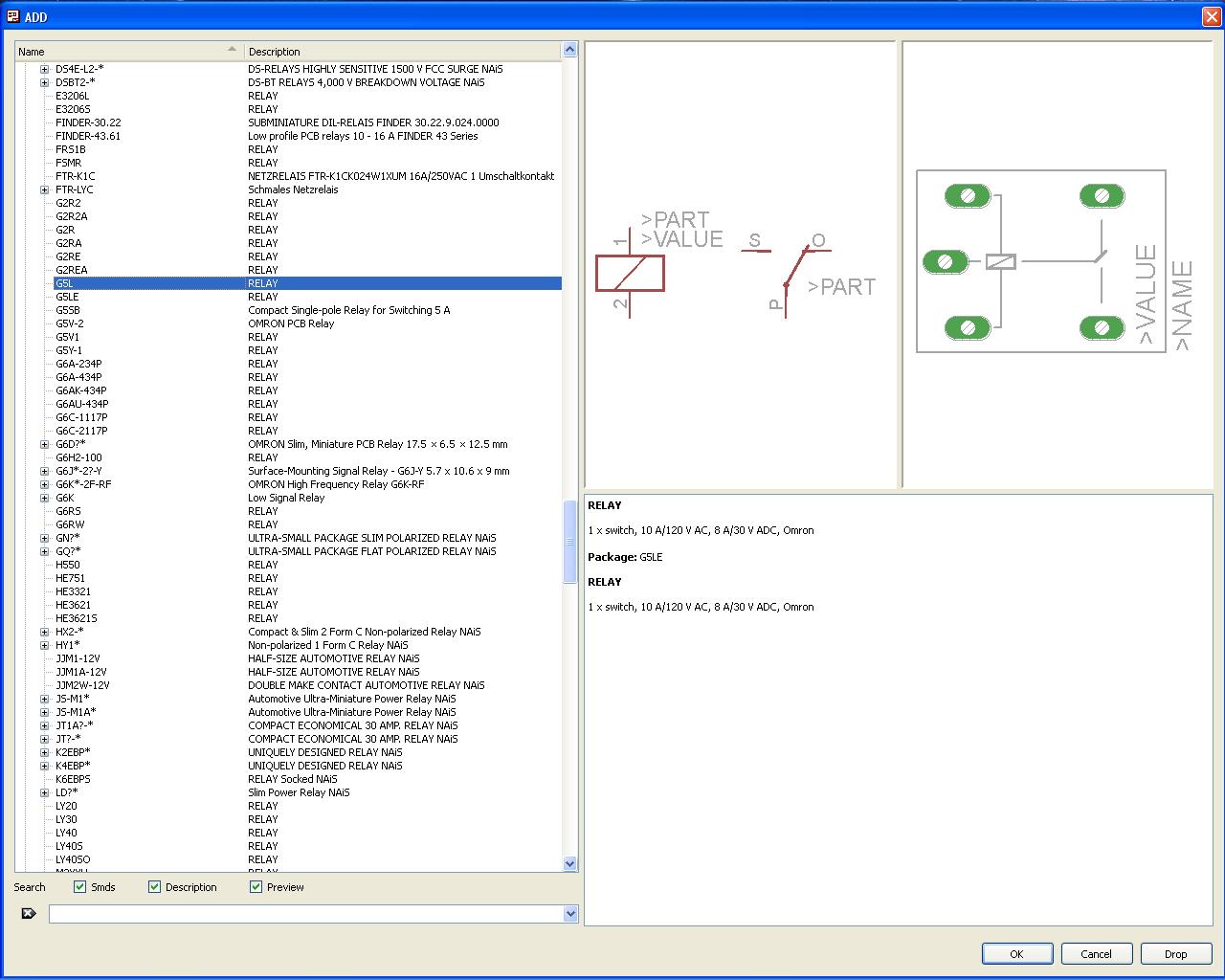

použij relé G5L ... má stejné rozteče, zapojení.

Le_Ze · #40 Příspěvek od **Le_Ze** » 05 bře 2015, 19:43

Kurník, tak toto se mí stalo už několikrát.
Hledám jak 🤐 a nic nenajdu.
A když tu poprosím o pomoc, zjistím že mi některé součástky v knihovnách schází.
Mam EAGLE-7.2.0
A toto relé tam také nemam

Muže mí někdo prozradit proč?
Nedal bys tu prosím tu knihovnu s relatkama.

gepard · #41 Příspěvek od **gepard** » 05 bře 2015, 20:08

... shodné, rozlišují tím AC/DC ovl. Použij ho.

Le_Ze · #42 Příspěvek od **Le_Ze** » 05 bře 2015, 20:29

gepard píše:... shodné, rozlišují tím AC/DC ovl. Použij ho.

To mam, vyvody pasují ale je o něco větší.
Chcí hned nad relé připasovat konektor ARK 500 3pin.
Když připasují t rele k tomu s knihovný, je na jednu stranu delší o 2 mm a na druhou 4 mm

gepard · #43 Příspěvek od **gepard** » 05 bře 2015, 21:24

G5L a G5LE jsou konstrukčně stejný. V nejhorším případě musíš okolní součástky posunout...

Le_Ze · #44 Příspěvek od **Le_Ze** » 05 bře 2015, 22:24

gepard píše:G5L a G5LE jsou konstrukčně stejný. V nejhorším případě musíš okolní součástky posunout...

Už žehlím, dik

BigSandy · #45 Příspěvek od **BigSandy** » 08 říj 2015, 14:57

Zdravím - dotaz.
Někde kdysi v některé stažené verzí jsem viděl knihovnu s pajecimi body.
Vim že se to da přes via, byli tam však i podlouhle jak u některých integraku.
Nemá někdo?
