samponek · #31 Příspěvek od **samponek** » 05 črc 2015, 18:19

zezr píše:í ale při 12V jsou to 2A. Při 25 je to 4A a pouze 5.5cm výboje.

Kolik by to bylo na 340V , kdyby se to neprorazilo ? Podle toho to vychází kolem 50A, to nevydrží.

Je potřeba snížit výkon většími mezerami mezi pulzy, nebo upravit primární obvod, aby při 340 netekl takový proud.

zezr · #32 Příspěvek od **zezr** » 05 črc 2015, 18:52

takže to přerušovat nějakým přerušovačem snížit tedy střídu aby to tolik nežralo. Jo také jsem si pokládal tuto otázku co s tím

Jak s tou žárovkou?

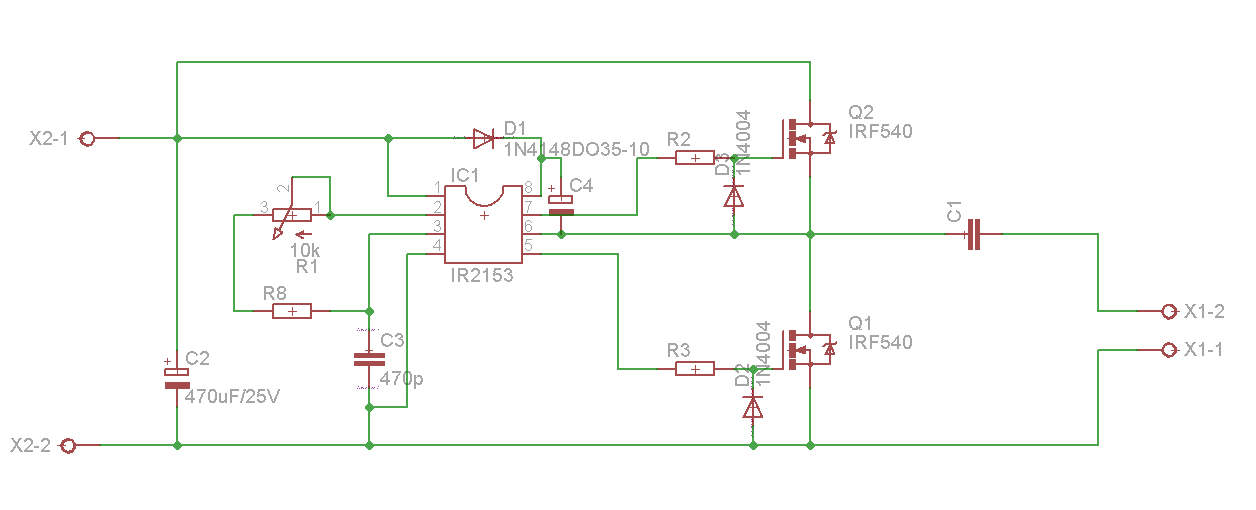

a tady je schéma buzení
přidal jsem na vyhlazení 3 varistory každej na 385V a 4500A
EDIT2:Prosím vás podívejte se ale na průběh z primáru. Pouštím do toho necelých 12 a ono to má rozkmit +-40V
Z toho vyplívá že při 80V bude rozkmit +-320V což je brutus. Tam bychviděl ohromný problém. Ten dead time nevím myslím si že je to možné ale nikdo ho nikde neřeší no podívejte se na netu sami

lesana87 · #33 Příspěvek od **lesana87** » 05 črc 2015, 19:42

IR2153 má dead-time dost velký, ale z těch průběhů na G tranzistorů, co jsi sem dal, to tak nevypadá. To, co jsi sem dal jako průběh na primáru je měřeno v kterém bodě a oproti kterému?

zezr · #34 Příspěvek od **zezr** » 05 črc 2015, 19:53

Tam kde je primár tam kam má přijít primár. V eaglu je napsáno primár u levé strany mostu za kondíky a u pravé strany uprostřed.

lesana87 · #35 Příspěvek od **lesana87** » 05 črc 2015, 20:11

Když změříš napětí na středech polomostů oproti zemi, tak tam ale víc než 12V není, ne?

zezr · #36 Příspěvek od **zezr** » 05 črc 2015, 20:14

Měřáky stávkují.

Ale začínám tomu přicházet na kloub. Protože takovej normální člověk má takejch 16Z třeba aj 20. Já měl 4 teď mám 8

přidám další a budu zvyšovat. Ty středy fakt nezměřím sorry. Skopem se mi to měřit nechce není můj a nemám na zaplacení kdybych ho oddělal. Jinak když se pořádně podíváš na ten obrázek z primáru uvidíš tam že se to pak vyrovná ke konci na nějakejch 12V. NAvíc můj 1000W 12V 100A zdroj nějak divně v něm bublá a nemám nic jiného čím bych ho živil.

lesana87 · #37 Příspěvek od **lesana87** » 05 črc 2015, 20:17

40V na primáru ses nebál změřit a 12V se změřit bojíš?

Z těch kmitů je vidět, že máš rezonanční frekvenci cívka-kondenzátor někde na 20-násobku budicí frekvence, to tak má být? Nemělo by to být zhruba na stejné frekvenci? (V Teslákách se nevyznám)

zezr · #38 Příspěvek od **zezr** » 05 črc 2015, 20:21

ach jo. Asi se špatně vyjadřuji bylo to napájeno 12V ale rozkmit byl +-40V já nevěděl že bude tak extrémní. proč myslíš že je to na dvojnásobné frekvenci? si to spočítej na kalkulačce na každým je jiná časová základna to možná mate ale jinak je to stejné
EDIT: ale abych odpověděl ano má to být absolutně na přesné frekvenci a ne není frekvence jsou stejné

lesana87 · #39 Příspěvek od **lesana87** » 05 črc 2015, 20:36

Kde píšu něco o dvojnásobné frekvenci? Psala jsem o dvacetinásobné, jsou to ty tlumené kmity nasuperponované na obdélníku na primáru. Jestli dobře počítám, tak na jednu periodu obdélníku je jich 20. Takže jseš frekvenčně trochu mimo, bude to chtít tak 4-5x víc závitů na primáru nebo zvětšit kondík.

zezr · #40 Příspěvek od **zezr** » 05 črc 2015, 20:42

Tak 20X

taky uz me to trklo. Udělám průměr 20 cm a na ni 20Z pak zkusím zvyšovat napětí

misocko · #41 Příspěvek od **misocko** » 05 črc 2015, 21:02

zezr píše:Jak s tou žárovkou?

- normalne, zapojis ju namiesto primaru toho TC, neviem co je na tom nepochopitelne

ziarovku samozrejme podla toho cim to budes napajat (ak sietov tak na 220V ak 12V tak autoziarovka)

zezr · #42 Příspěvek od **zezr** » 05 črc 2015, 22:23

když na tom jede primár který má 40V a 4 A tak si myslím že se to nepotkává
Hele předělal jsem primár. Má 21Z průměr 27cm
Průběhy se zlepšili ale v osciloskopu došli baterky než jsem to dal na flešku takže zítra jinak spotřeba je teď 39,75V,0,55A z čehož vyplívá že při 325 to bude 5 Ampér což už je celkem snesitelné. Zítra to asi zkusím tuším že ty varistory zkraty odfiltrují a když nebude tak brutální proud že i ty IGBT se udrží(5A není skoro nic)

lesana87 · #43 Příspěvek od **lesana87** » 05 črc 2015, 22:43

Varistory odfiltrují zkraty?

zezr · #44 Příspěvek od **zezr** » 05 črc 2015, 23:04

Už je na me pozdě. Samo ze ne. Odfiltrují přepětí

zezr · #45 Příspěvek od **zezr** » 06 črc 2015, 08:02

Já to už nechápu dnes jsem to zapojil na usměrněné 230 a vyhlazené . Pro snížení destrukce jsem zapojil RCL filtr ze zdroje(450W) a za to jsem dal 150W žárovku. No generování frekvence jsem nechal vypnuté aby se most "nabil elektrikou". A řekl jsem si že to pustím pak vše změřím a pak zpustím generování frekvence. No a hned při "nabíjení" něco v mostu bouchlo. Měřil jsem tranďáky a vypadají v pohodě. Myslím si že je to transil který je jako ochrana místo zenerek. po ohlušujícím výbuch jsem měřil napětí na kondenzáorech a zůstalo na nich eště 128V což také nechápu.
