VLF přijímač (konvertor)

Zpráva

ZdenekHQ · #31 Příspěvek od **ZdenekHQ** » 18 úno 2017, 22:31

@"ve sluchátkách už nic neslyším" : na 4kHz se tomu nedivím. Nejsi netopýr.

jade · #32 Příspěvek od **jade** » 19 úno 2017, 12:01

Takže ten vstupní díl od Zdenka začnu stavět na hotovo, na tom už se zřejmě nic měnit nebude.
Představuji si to jako modulární sestavu, abych mohl nad ostatními díly dál bádat a upravovat. Tedy deska 1 vstupního zesilovače a filtru 4khz, deska 2 směšovače a deska 3 pásmové propusti 500hz a koncového zesilovače.
Jsou v pohodě operáky TL081 ?

jade · #33 Příspěvek od **jade** » 19 úno 2017, 12:13

Pokud tedy přijímám 4khz a chci produkt 500hz, tak místní oscilátor musí být naladěn na 3500hz. Je to tak?

ZdenekHQ · #34 Příspěvek od **ZdenekHQ** » 19 úno 2017, 20:18

Kubáč to má kreslený v Simetrixu, t.j. začal bych spíš simulací - možná se z něj dá vyloudit ten projekt, aby se to nemuselo celý překreslovat.

jade · #35 Příspěvek od **jade** » 19 úno 2017, 20:36

Celé jsem si to už nasimuloval, směšovač, zdá se, chodí dobře. Zkoušel jsem tam i nějaké analogové směšovače, ty jsou hodně citlivé na sílu signálu, ten s 4066 chodí mnohem lépe. Je teda hodně složitější.
Co mám dát za oscilátor? Chtělo by to možná něco s krystalem.
Díky

ZdenekHQ · #36 Příspěvek od **ZdenekHQ** » 19 úno 2017, 20:48

Jestli to máš v simulátoru, zkus prosím i "zrcadlový" oscilátor, t.j 4500Hz.

Jako reference pro vysílač i přijímač by měl stačit 4060, podle mě i s RC, ale klidně s nějakým levným krystalem. To není FM.

jade · #37 Příspěvek od **jade** » 19 úno 2017, 21:10

Pro vysílač jsem si nechal "vyvinout" krystalový oscilátor s AtTiny, běží na 3700hz s přerušováním 16hz. Pro přijímač ho nepoužiju, protože neumím upravit program. Ale nevadí, použiju klidně jiný.

ZdenekHQ · #38 Příspěvek od **ZdenekHQ** » 19 úno 2017, 21:14

Používá interní hodiny nebo externí krystal?

jade · #39 Příspěvek od **jade** » 19 úno 2017, 21:35

Je tam krystal. Obrázek

jade · #40 Příspěvek od **jade** » 19 úno 2017, 22:08

Vzorem použití radiomajáku v našich jeskyních jsou konstrukce pana Zdeněka Šerebla, nenašel jsem nikde schéma, jen popis. Jako vysílač používá zesilovač MBA810 a přijímač byl několikastupňový s operáky a LC filtry ve zpětné vazbě.
Můj první maják s 8W mi nestačil, nyní používám koncový stupeň s H můstkem, kde se dá přepnout na polomost, tedy cca 90/30W.
Musím ale říct, že plný výkon jsem zatím nepotřeboval.
Přijímač pana Šerebla musel být na úplně jiné úrovni než můj.

tek_fan · #41 Příspěvek od **tek_fan** » 20 úno 2017, 13:52

Na stránce http://caves.org/section/commelect/spelonic.html jsou co se týká zaměřování ve speleologii docela zajímavé informace včetně schémat, je to asi 26 pdf souborů volně ke stažení.

jade · #42 Příspěvek od **jade** » 20 úno 2017, 16:09

Vřelé díky, myslím, že nám v čísle 21 dávají za pravdu (tedy hlavně Zdenkovi) v navržené topologii přijímače.
Myslím, že prozatím zůstaneme u základního zapojení, to složitější je opravdu pro začátek hodně složité...

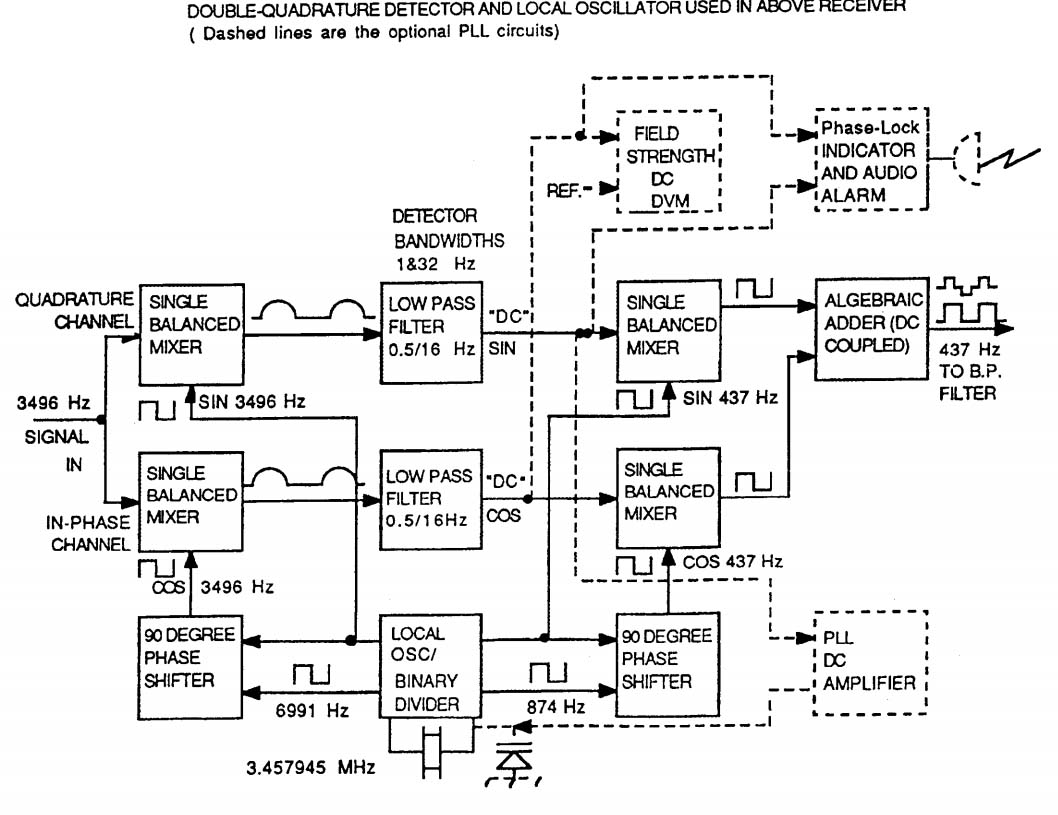

V článku se bohužel zabývají jen tím složitým přijímačem, ale i tak se z něj dá ledacos pochytit. http://caves.org/section/commelect/splncs/splncs21.pdf
Edit: Zkoušel jsem nasimulovat tu zrcadlovou frekvenci a na výstupu jsem nepoznal žádný rozdíl. Co mám vlastně hledat?

jade · #43 Příspěvek od **jade** » 20 úno 2017, 19:51

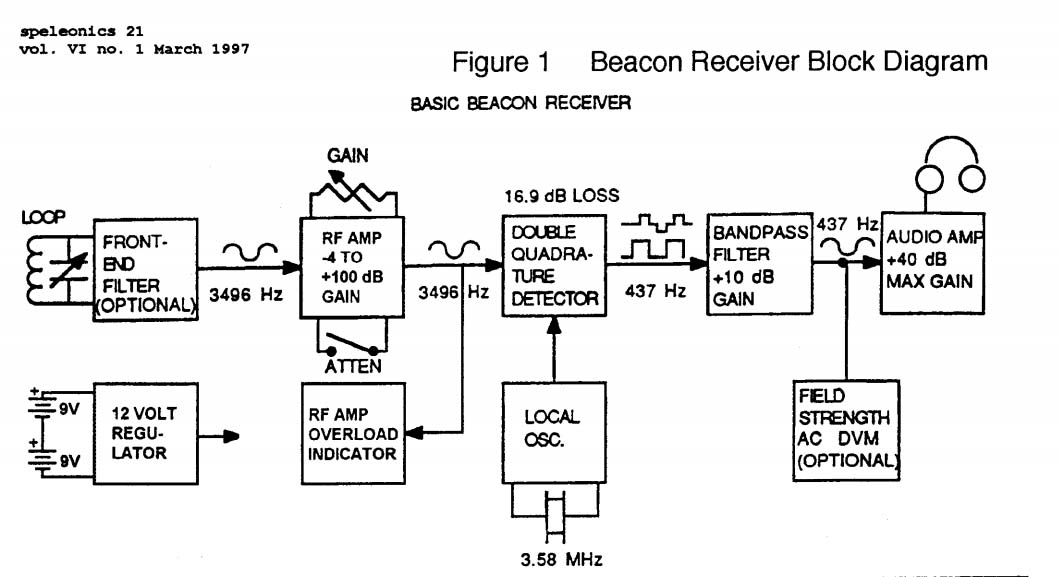

Pár dotazů: všiml jsem si, že v zapojení přijímače (odkaz na speleonics 21) mají všechny stupně napájené z jednoho zdroje bez nějakého filtrování alespoň pro vstupní zesilovač. Nebylo by vhodné nějakou tu filtraci napájení u vstupu přidat?
Vstupní zesilovač a filtr - mají být stíněním oddělené od ostatních obvodů? Trochu se obávám nechtěných zpětných vazeb...
Aby bylo jasno, stále se držím zapojení podle Zdenkovy rady, jen oscilátor ještě není dořešen.
Snažím se o maximální jednoduchost zapojení...
Frekvence oscilátoru se bude muset upravit tak, aby výsledný produkt nebyl násobkem síťového kmitočtu, často se v terénu naráží na rušení 50hz.
Uff uff

samponek · #44 Příspěvek od **samponek** » 20 úno 2017, 20:19

Tlumivky a filtrace v napájení stupňů v takovýchto i jiných obvodech používej vždy.
Například takový déčkový diskrétní zesilovač by bez toho ani pořádně nefungoval.

ZdenekHQ · #45 Příspěvek od **ZdenekHQ** » 20 úno 2017, 22:56

Oscilátorem se netrap, to není SSB, dej tam 4060 s RC třeba na osminásobku a nalaď si nějakej příjemnej tón.

50Hz Ti odladí vstupní filtr. Klidně tam můžeš dát selektivní zádrž - opět viz zmíněný pdf.

Mně se u pulsních detektorů naopak osvědčilo použít přesný násobek 50Hz, ale tam není filtr a berou se jen velmi krátké vzorky.
