#31 Příspěvek od masar »

Když zkratuješ vstupní svorky (sondu), musí osciloskop zobrazit tenkou a rovnou čáru i při nastavení na největší citlivost (20mV/dílek). Pokud vniká rušení 50Hz do vstupu osciloskopu, musíš ho vidět jako sinusoidu (nepříliš zkreslenou) při nastavení časové základny na 2ms/dílek a více.
V opačném případě vychází rušení z generátoru.
Tak nám tu "čáru" ukaž.
:wink:
Uživatelský avatar
MAHO
Příspěvky: 171
Registrován: 07 lis 2007, 00:00
Bydliště: Dobřichovice

#32 Příspěvek od MAHO »

Tak přátelé konečně úspěch. Demontoval jsem AZ 11 s hliníkovými elektrolity a udělal jsem nový polovodičový usměrňovač a vše je OK. Ty elyty jakoby tam vůbec nebyly. Výstup ze zdroje byl prakticky nevyhlazený, pulzní.
Sice to už není exponát do muzea, jsou tam nové všechny kondenzátory, potenciometr na výstupu, zdroj, ale funguje pěkně.
Přílohy

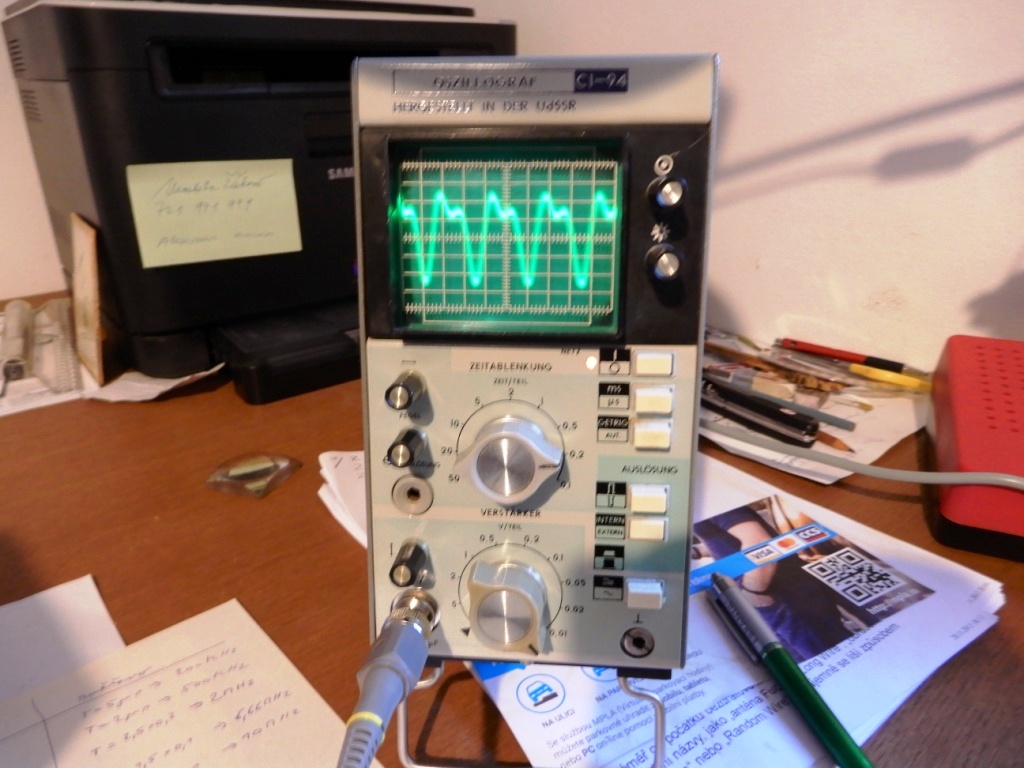

2 MHz, nemodulováno, nízkonapěťový výstup č.4.JPG
(234.3 KiB) Staženo 146 x

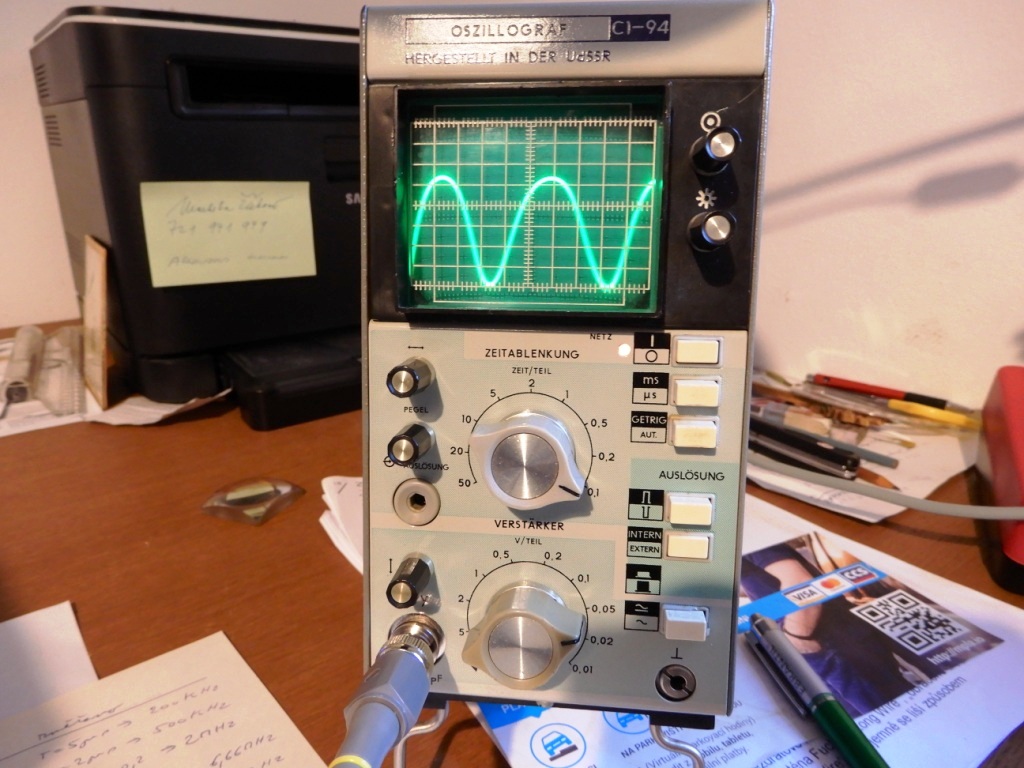

2MHz, nemodulováno, sonda 1 - 10 výstup 1 V.JPG
(233.86 KiB) Staženo 127 x

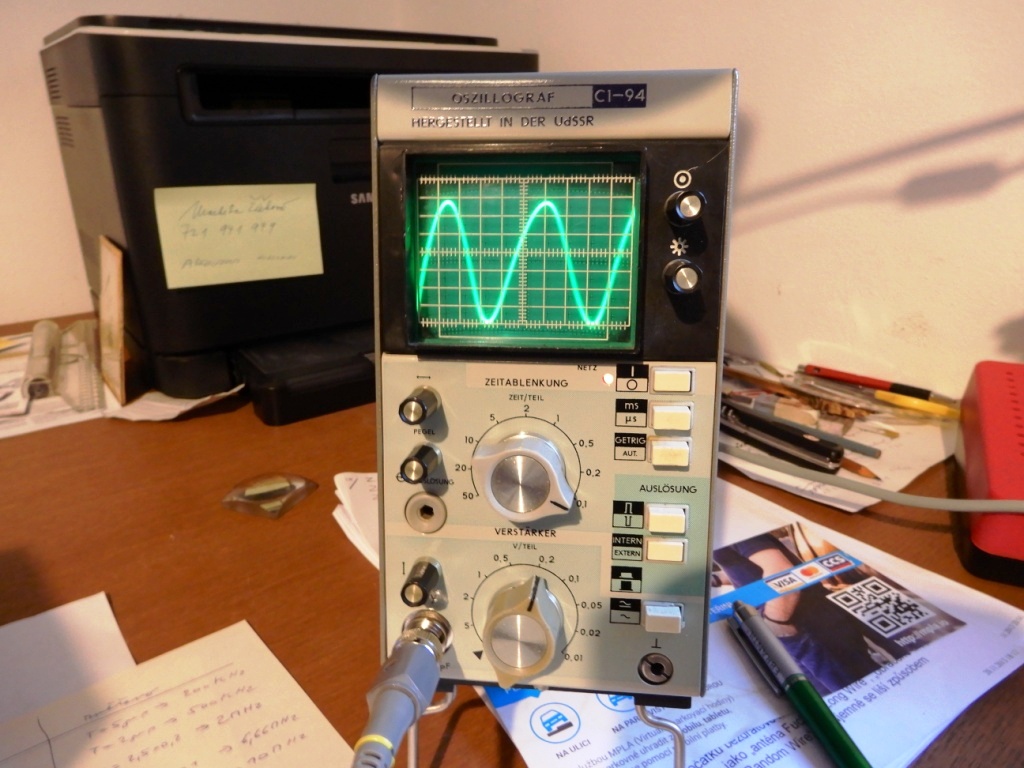

2MHz, nemodulováno, sonda 1 -1, výstup 1 V.JPG
(245.3 KiB) Staženo 114 x

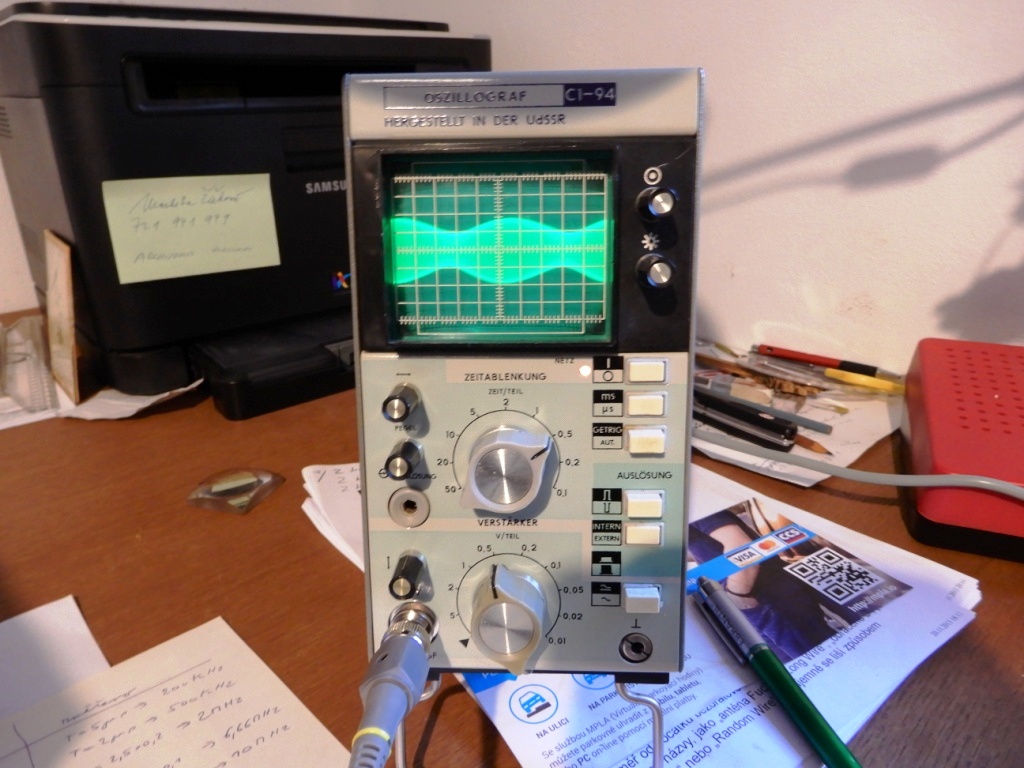

2MHz modulováno Uout = 1V.JPG
(244.32 KiB) Staženo 147 x

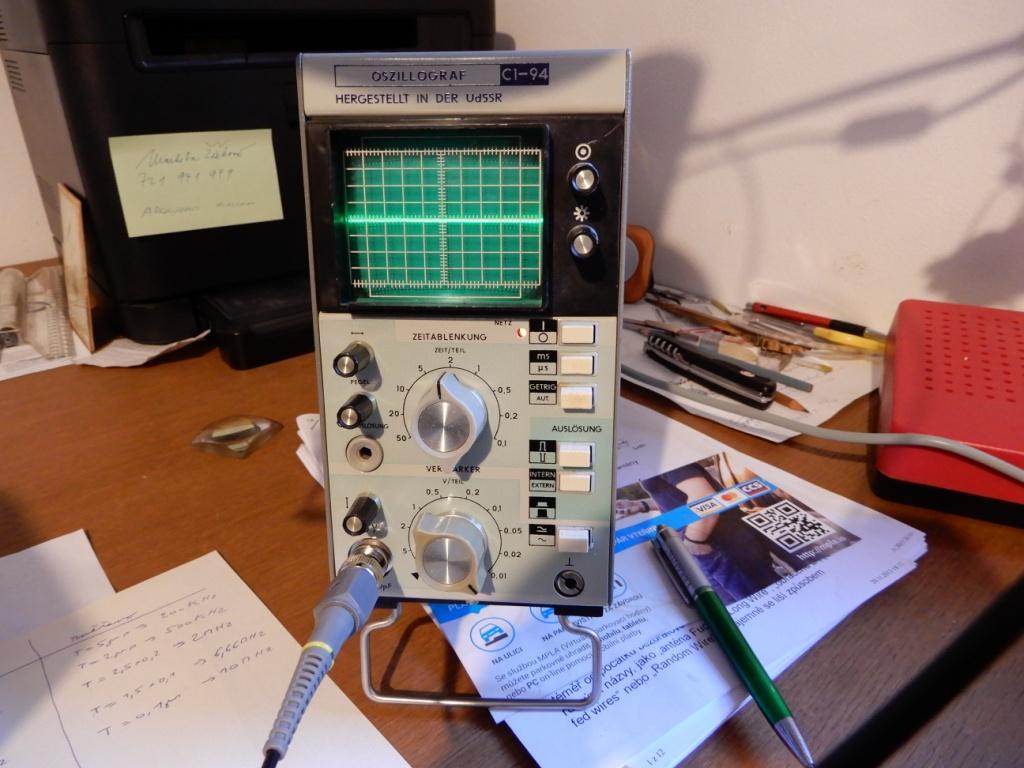

zkrat sondy,2ms.10mV.JPG
(112.21 KiB) Staženo 136 x
masar
Příspěvky: 14453
Registrován: 03 pro 2005, 00:00

#33 Příspěvek od masar »

Takže co bylo přesně příčinou (AZ11, elektrolyty) se už asi nedozvíme.
No hlavně, že jsi spokojený. Tak ať generátor i osciloskop dobře slouží.
:wink:
