oddělení DC složky od AC

Zpráva

ZdenekHQ · #31 Příspěvek od **ZdenekHQ** » 30 lis 2018, 12:00

Prostě vezmi ten elektretovej mikrofon, co potřebuje napájení, a nacpi ho přes kondík do toho děliče na obrázku vlevo. Pak to bude fungovat, ale bude tam DC složka...

XolyCZ · #32 Příspěvek od **XolyCZ** » 30 lis 2018, 14:44

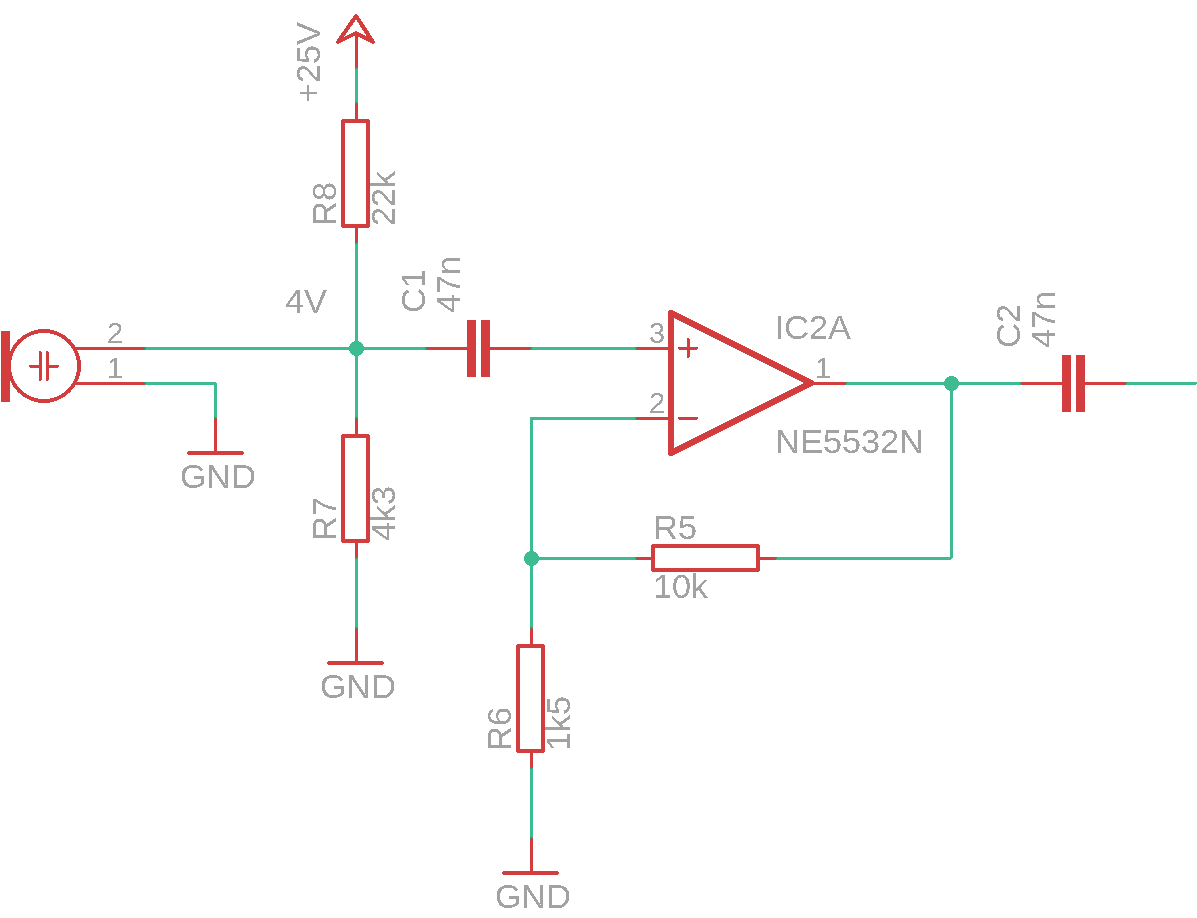

Já jsem to tak teď udělal a už to zesiluje normálně. Za kondíkem je asi 30mV když je v klidu a 300mV když přenáší zvuk. Zmenšil jsem tím pádem to zesílení, ale pořád jsou tam nějaké 4V, které tam být nemají. Proč?

Jedině že bych za výstup na další používání dal další kondík. Může se to řešit takhle a je to normální chování nebo ne?

ZdenekHQ · #33 Příspěvek od **ZdenekHQ** » 30 lis 2018, 15:08

Tudy cesta nevede.

Jestli tam chceš mít nulu, když je ticho, a nějakej signál, když je rachot, musíš za ten mic dát usměrňovač a ten teprve nacpat do AD převodníku. Takovej LM358 Ti umožní i nesymetrický napájení, na NE zapomeň. Ale bude dost záležet na zapojení.

Mrkni sem:
http://petr-kubac.blog.cz/1504/vf-usmer ... era-potesi
http://petr-kubac.blog.cz/1708/poznamka-k-usmernovacum

samec · #34 Příspěvek od **samec** » 30 lis 2018, 15:39

Kde sú 4V?

XolyCZ · #35 Příspěvek od **XolyCZ** » 30 lis 2018, 15:58

Samec na výstupu z toho operáku.

Ruprecht · #36 Příspěvek od **Ruprecht** » 30 lis 2018, 16:25

Původně zněl dotaz na oddělení SS složky. To je případ elektretového mikrofonu, po jednom drátu se napájí a zároveň se ze stejného drátu bere signál (přes kondenzátor). Tento oddělený střídavý (audio)signál potřebuješ zesílit pro AD převodník v rozsahu "0V" až "reference převodníku". Pokud to potřebuješ přesně, musíš zpracovávat obě půlvlny audiosignálu (použít celovlnný usměrňovač). Pokud to potřebuješ na orientační "blikání podle hlasitosti", stačí půlvlnný usměrňovač. Půlvlnný usměrňovač lze spáchat různě, jednoduše třeba použitím LM358 s nesymetrickým napájením, na výstup projdou jen kladné půlvlny, což potřebuješ pro ADC. Když budeš rychle číst převodník, nic dalšího nepotřebuješ, ale lepší je za operák dát diodu, kondenzátor a vybíjecí rezistor (peak detektor), čímž ti neutečou špičky. Nástřel je na obrázku. První výstup/horní graf z OZ je pro rychlé čtení (a prodloužení svitu na blikátku softwérově), druhý výstup/dolní graf je prodloužení špiček (neboli sledovač obálky audiosignálu, podle které potřebuješ blikat, teda aspoň myslím že chceš blikat). Kterýkoliv z těchto výstupů dej do ADC sériově přes odpor, třeba 1k - 10k.

NE5532 ti neumožní rozumně/řízeně dosáhnout nuly na výstupu, ale pokud trváš na svém zapojení přizemni neinv. vstup (+3) odporem třeba 100k. Ale LM358 bude fakt lepčí.

samec · #37 Příspěvek od **samec** » 30 lis 2018, 18:08

XolyCZ píše:Samec na výstupu z toho operáku.

Lebo na výstupe kondenzátora C1 nemáš definované napätie?
Lebo minimálne výstupné napätie je podľa katalógu o dva Volty vyššie oproti zápornému napájaciemu napätiu?
https://www.onsemi.com/pub/Collateral/NE5532-D.PDF

AlesALF · #38 Příspěvek od **AlesALF** » 30 lis 2018, 18:35

Doporučuji se inspirovat se něčím co funguje, prošlapávání vlastních cestiček je jistě zajímavé, ale poněkud zdržující.
https://s-o.webnode.cz/vu-metr/vum15/
mimochodem, má tam zajímavé konstrukce pro inspiraci
