Měnič 0-200V DC na 0-200V AC

Poruchy, opravy, rady, návody

Moderátor: Moderátoři

Zpráva
Autor
Uživatelský avatar
breta1
Příspěvky: 3494
Registrován: 09 zář 2005, 00:00

#31 Příspěvek od breta1 »

ekkar napsal
"Zbytek Břéťova tvrzení (třeba i to, že při střídě 50% bude výsledná efektivní hodnota rovná 0,707 maxima) bych ponechal na zhodnocení matematikům"

Netřeba žádných matematiků, stačí jen prostá úvaha.
Jestliže z každé půlperiody využijeme jen polovinu obdélníkového impulzu o velikostí Um, bude střední hodnota výkonu také poloviční (pro výpočet stačí uvažovat jen jednu půlperiodu, druhá se na výkonu podílí stejně).
A protože výkon je úměrný čtverci napětí, bude poměr (Um/Uef)²=2, tedy
Uef=Um/√2=0,707Um
Uživatelský avatar
EKKAR
Příspěvky: 35015
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#32 Příspěvek od EKKAR »

Pak by mě hrozně zajímalo jak dojdeš ke svýmu výsledku při měření pouhýho napětí NAPRÁZDNO = kdy obvodem neteče žádnej proud a nebude tam tudíž ani přenášenej žádnej výkon. Z čeho potom odvodíš svoji efektivní hodnotu ... ?
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
breta1
Příspěvky: 3494
Registrován: 09 zář 2005, 00:00

#33 Příspěvek od breta1 »

Stačí přimhouřit oči a dohlédnout na limitu.
Ten vztah
(Um/Uef)²=2
platí pro libovolný odebíraný výkon, 1MW, 1kW, 1W či 1nW, pořád bude výsledek stejný.
No a 1nW už je skoro žádný výkon, takže to vlastně jede naprázdno.

No a pro ty, kteří někdy viděli integrál, je to též velmi jednoduchý výpočet.
Uživatelský avatar
jiri255
Příspěvky: 168
Registrován: 18 dub 2013, 00:00

#34 Příspěvek od jiri255 »

jestli to chápu správně, tak to řízení v tom schema2.jpg z předchozích příspěvků nahradím tím EGS002
https://www.aliexpress.com/item/32784596982.html?

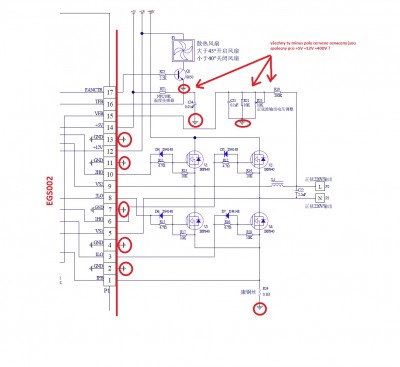

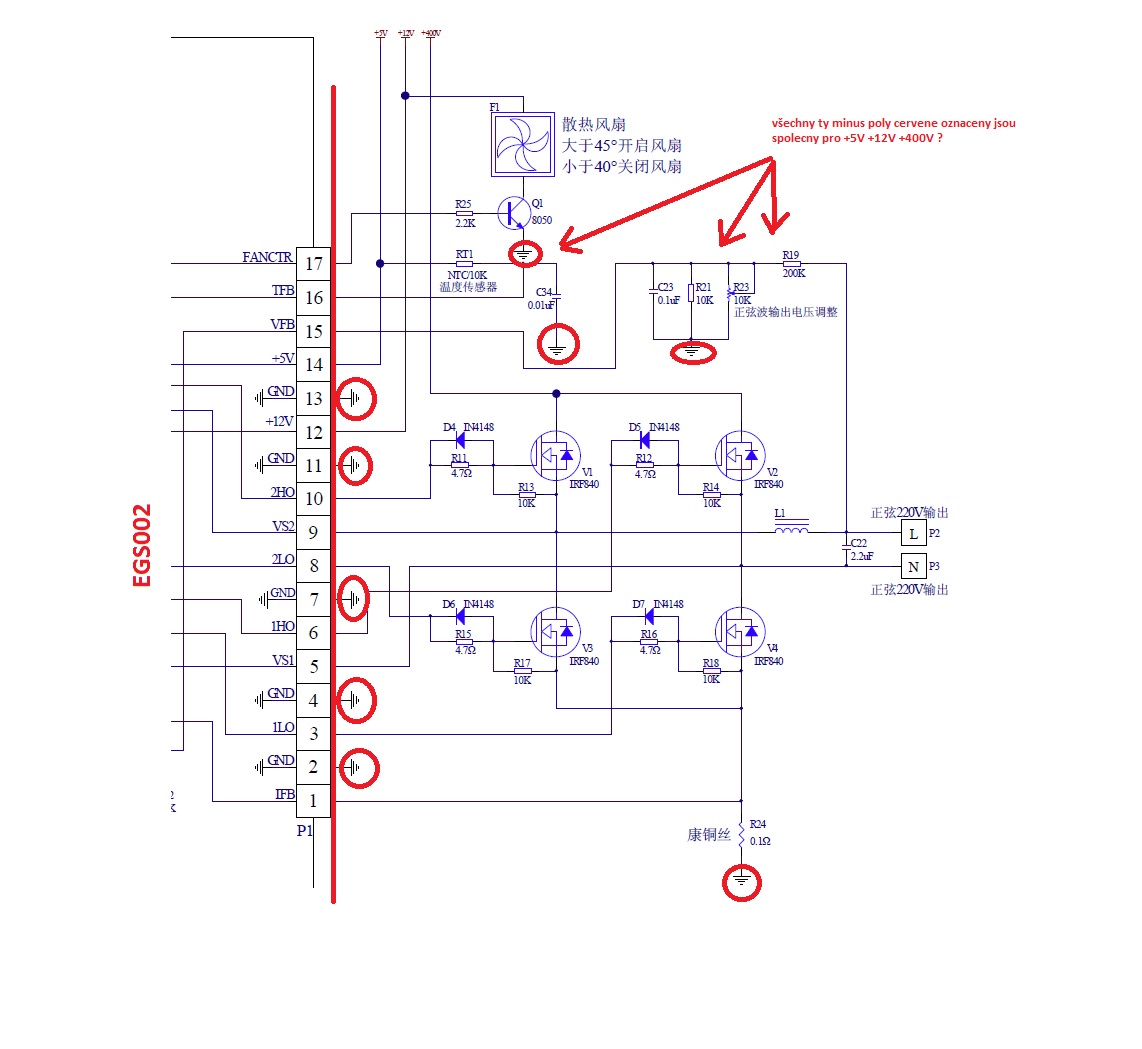

a doplním k tomu tady jsem našel schéma pro EGS002 což je vlastně dost podobné tomu schema2.jpg a mělo by to fungovat, jak potřebuju?
Těch +5V a +12V jsou napájení toho EGS002 a ventilátoru a na +400V připojím těch mých +/- 50až130V DC?
Jen v tom schéma nechápu, červeně zakroužkováno, proč ty mínus jsou všechny spojené dohromady.Výše jsme řešili, že to bude problém - silnější vedení, tak jestli by to nemělo být odděleno pro 5V,12V a 400V + a - zvlášť?
Přílohy
Uživatelský avatar
misocko
Příspěvky: 1528
Registrován: 26 čer 2009, 00:00
Bydliště: Hlohovec (Sk)

#35 Příspěvek od misocko »

1. neriesili sme to ze "zem" sa nema spojit so zemou. Samozrejme vsetky tieto "zeme" sa musia spojit dokopy, pritom vsak musis davat pozor na to kade potecu velke prudy (k tranzistorm urcite) - tu musis zabezpecit aby to cesticky na plosaku vydrzali ; a kade potecie prud "iba" na napajanie riadenia
2. tu cinsku vec asi nerozchodis - mas tam FB ktory asi len tak neobides
okopiruj danyka, alebo zober arduino a nejake dva high / low side mosfet drivery (IR2301 my ako prve dal google) , k tomu 4 mosfety alebo IGBT a mozes si namodulovat ci uz cisty sinus alebo modifikovany sinus alebo stvorec alebo co chces (ked uz nechces tu TL494)
zbytocne debaty o tom aka vysoka bude efektivna hodnota toho prudu , mozes asi vynechat :lol:
Uživatelský avatar
jiri255
Příspěvky: 168
Registrován: 18 dub 2013, 00:00

#36 Příspěvek od jiri255 »

takže o ten EGS002 se nemám pokoušet to by mi nefungovalo? Říkal jsem si, že by to ušetřilo dost práce, když už je to v podstatě hotové řízení a dodělám k tomu jen tan zbývající obvod nebo bych ho někde sehnal.
Asi tedy zkusím ten upravený obvod od Danyka a uvidíme jestli se mi to podaří dát nějak dohromady.
