RayeR · #31 Příspěvek od **RayeR** » 08 pro 2022, 13:32

JLC ale porad vylepsuje technologii, uz umi 3.5mil cesty a nove pry prokovy pod padama, sice draz jak zakladni cena, ale porad radove niz jak u nas. A ted si tam nechavame delat i sablony na pastu, kdyz uz mame tu picku...

ZdenekHQ · #32 Příspěvek od **ZdenekHQ** » 08 pro 2022, 19:22

Jestli máte pícku a šablony, nechceš mně zapéct pár desítek desek s NRF9E5, QFN-32? Já metodu mám, ale po testech to vychází dost mizerně.

Je to oboustanná deska, ale mně stačí zapájet jen ten čip. Zbytek už dolepímě. Mají klasickej HAL, zlato se nějak neosvědčilo.

#33 Příspěvek od **Cust** » 08 pro 2022, 20:42

Osazování jsem dělal ručně, u blbych věcí přes šablonu, ale úspěšnost nebyla dobrá. Pokud chceš jeden kus, tak ok. Ale u více kusů raději automat. Malé série (jednotky/desítky) kusů jsem si nechal dělat v LVR na ČVUT. Šablona za 2000 Kč a pak se platí osazovacka. Je to podle kusů a rozměrů. Tuším celkem za 3000 Kč už mi tam pár kousků osadily. Je to i s profi oplachem a sušičkou.

RayeR · #34 Příspěvek od **RayeR** » 09 pro 2022, 03:31

viz SZ.

ZdenekHQ · #35 Příspěvek od **ZdenekHQ** » 09 pro 2022, 11:51

Tak já už pár desítek kusů osadil, mám na to přípravek, kde to přesně usadím, zafixuju a objedu cínem, ale chtělo by to nějakej posun dál.

Pak to jde samozřejmě do testeru, kterej to automaticky zkontroluje a rovnou se tam doladí i kmitočet krystalu, protože ten rozptyl parametrů je dost velkej a na 868MHz je to už poznat.

RayeR · #36 Příspěvek od **RayeR** » 09 pro 2022, 12:19

Tak zalezi jesi by se ti to vyplatilo. Podobnou pec od cinana koupis kolem 10k, k tomu potrebujes nake pajeci pasty - mame bezolovo, olovo i nizkoteplotni indiovou (problem je, ze ani v lednici to moc dlouho nevydrzi, radove mesice), sablona uz je za babku. Na pridrzeni sablony nemam zadny specialni pripravek, proste to prilepim paskou k desce, napatlam pastu, prejedu plastovou kartou, na jedne strane odlepim a opatrne zvednu a je napastovano. Pak uz jen nazobat soucastky. Ty SMD pouzdra seumi pri pajeni trochu vycentrovat, tak neni nutne to mit na mikrometr presne. Dalsi level by byl poridit osazovaci automat. To naneseni pasty je velmi rychle, ale nazobani vsech soucastek sou porad hodiny prace.
Ale pokud toho mas vic a chces mit zarucenou nakou konzistentni kvalitu, tak bych zkusil oslovit nake osazovaci profi firmy, nektere nemaji problem ani s par desitkama ks. Kdysi sme dali v Certuma Pisek, ted mi nekdo doporucoval firmu SEA v Praze. Dulezite je, ze to tam paji (snad) v ochranne atmosfere a delaji nakou vystupni optickou kontrolu a tak.
S radiama jsme si kdysi taky uzili svoje, problem nebyl ani tak krystal, ale ty 2 kondiky u krystalu, dokud se osazoval 1 typ z 1 pasu tak se na to nemuselo sahnout. Pak se na dalsi serii daly jine kondy, byt nominalne stejne kapacity a uz to nekam odcestovalo...

ZdenekHQ · #37 Příspěvek od **ZdenekHQ** » 09 pro 2022, 12:56

Já ty SMT desky s 0805 sázím ručně bez problémů, vidím dobře a ruce se mně netřepou.

Potřebuju osadit jen ten jeden čip, co už je na hraně.

Nakonec ruční osazování SMT byl předmět mojí diplomky, tak je teď otázka, kdo je větší profík.

#38 Příspěvek od **Cust** » 10 pro 2022, 23:26

K tomu nanášení pasty: zatím nejlepší řešení co jsem viděl bylo: víko z bedny do 19 palcového racku, na tom PCB, na tom šablona přišpendlená neodym magnety.

ZdenekHQ · #39 Příspěvek od **ZdenekHQ** » 12 pro 2022, 19:01

Ono nanést pastu je v pohodě. Ale posadit do toho ručně volně sypanej QFN32, to už je trošku umění. A pak to ještě upéct tak, aby to šlo dál oboustranně osadit.

#40 Příspěvek od **Cust** » 12 pro 2022, 19:41

Oboustrannou dělám běžně horkovzduškou, tuším že v obyč infrapícce jsem to dělal taky a nezesypalo se to. Ale s tou pecí jsi nejsem jistý, nemám ji doma a prd si pamatuji.

ZdenekHQ · #41 Příspěvek od **ZdenekHQ** » 12 pro 2022, 19:53

Dobře, takže potřetí.

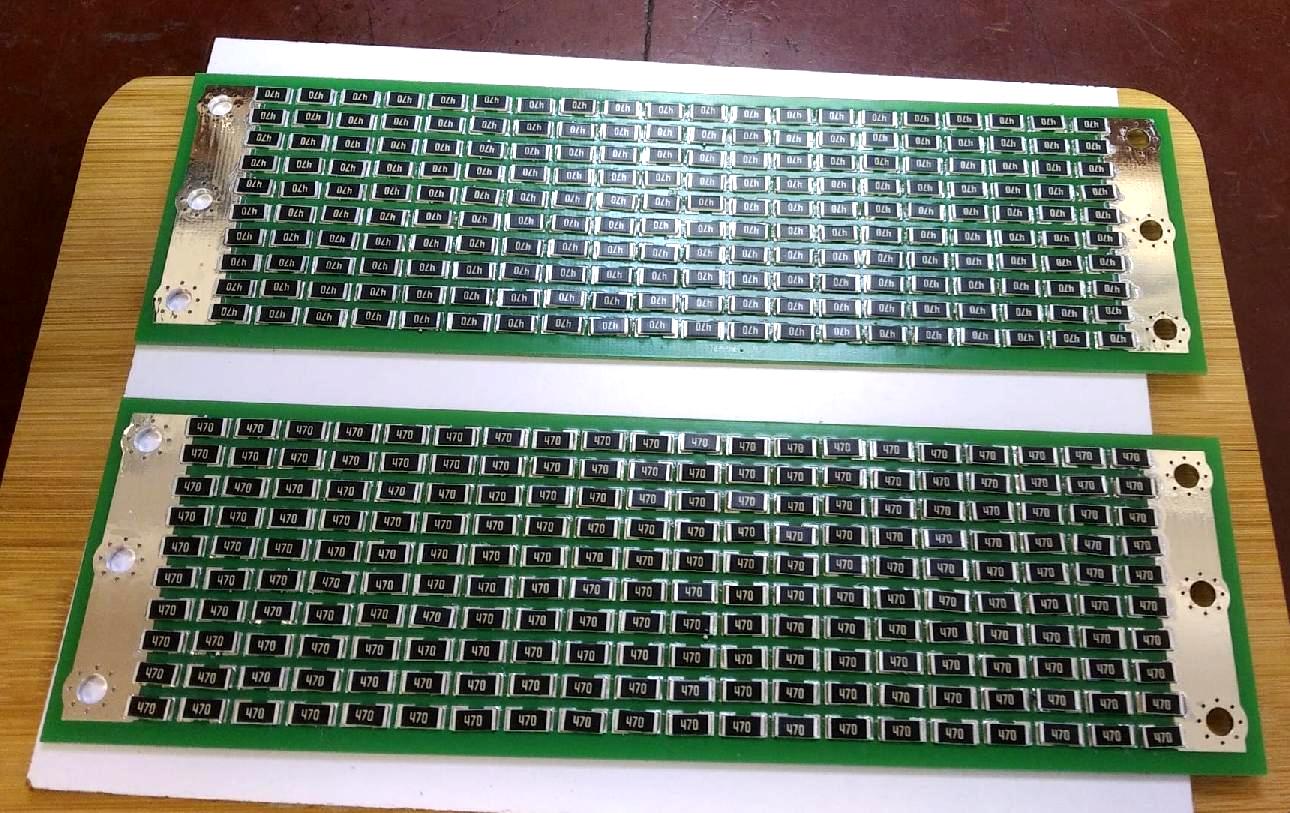

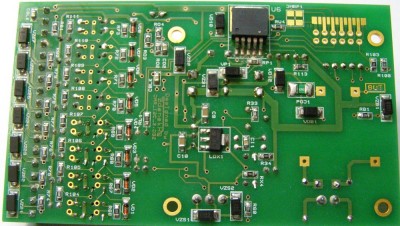

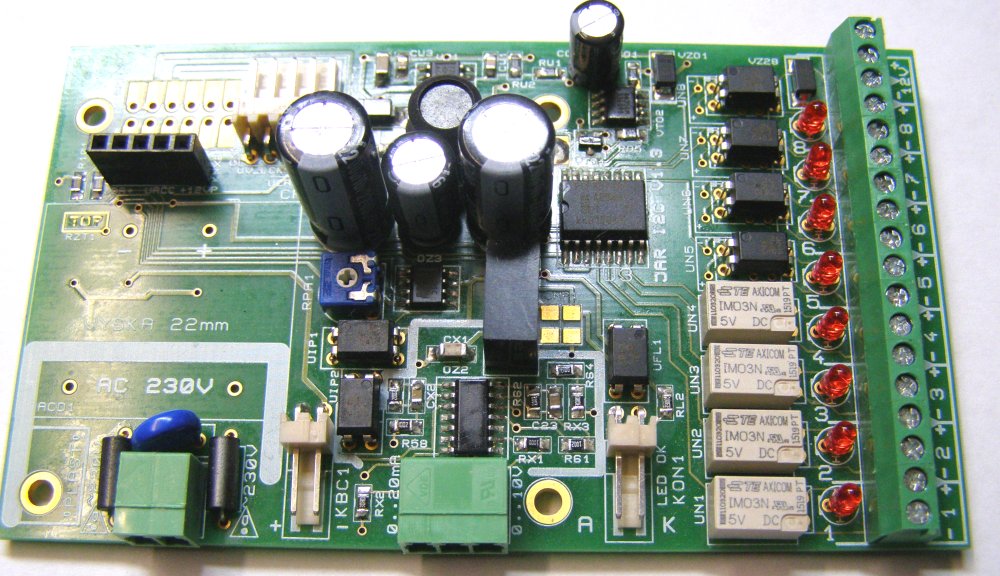

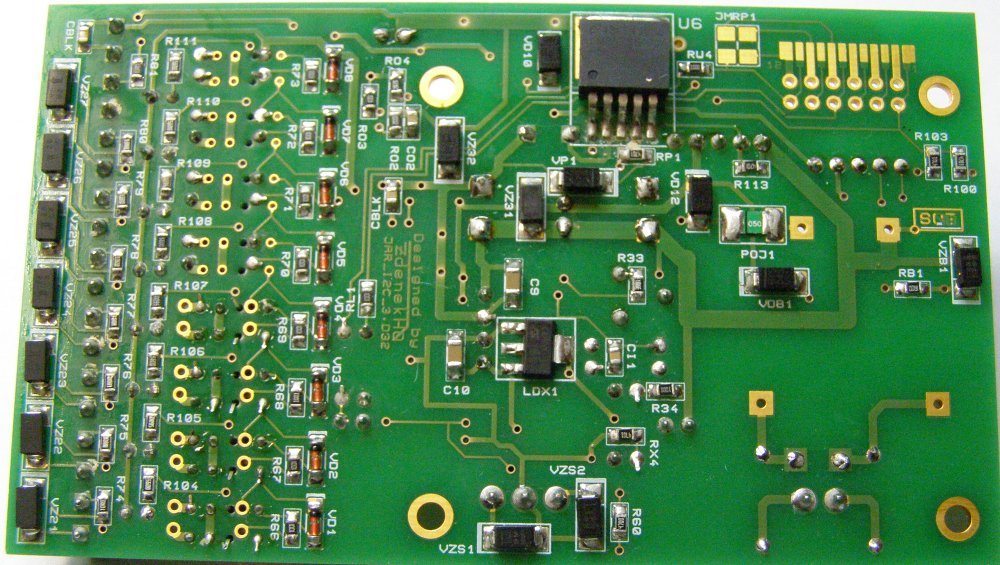

Já umím osadit oboustranku (už jsem si na to zvykl jim to takto navrhovat) i bez pasty, ručně a klidně 10ks, viz příloha (to je zapomenutej prototyp). Mně jde o profi usazení toho pidičipu, jinak to umím taky.

Ten prototyp je osazanej celkem "na hulváta", lze i lépe, ale proč, když to dál nikam nejde.

Horkovzduch používám jen jako "žehličku", aby ty SO atd. byly zapájený rovnoměrně.

Já věděl, že to bude problém a zas si to budu muset pořešit sám.

Jinak v Číně tenhle čip běžně nemají, asi bych ho musel dodat. To je pro Termita, ale on to ví.

Ty desky stejně víc nejdou zmenšit kvůli konektorům. Do menších se zákazník netrefí.

Je to focený jen tak na rychlo.

#42 Příspěvek od **Cust** » 13 pro 2022, 00:27

QFN dělám ručně s pastou nanášenou ručně - nanášení seříznutým bambusovým párátkem. Spíš mám problém osadit korektně velké čipy (hybridy) s ploškami pod součástkou. Tam je problém s rozumným prohřátím... Na to nejsem úplně zarizený. 🤔

Jinak hezká práce. Nepoužíváš rozlitou měď?

#43 Příspěvek od **Cust** » 13 pro 2022, 10:22

Jak si krásně vyčistit hlavu...

termit256 · #44 Příspěvek od **termit256** » 13 pro 2022, 16:27

Ted jsem koukal, ze zluty muz slevnil 6vrstve desky na $2 za 5ks 50x50mm. Netusim jestli je to nejaka vanocni akce, nebo to tak budou mit uz naporad, ale pokud se to nekomu hodi zrovna tak jako momentalne mne, muzete vyzkouset.

msar · #45 Příspěvek od **msar** » 13 pro 2022, 19:19

Dá se z číňana dostat faktura/daň. doklad použitelný v účetnictví? V práci bych chtěl zkusit objednávat DPS z Číny, ale potřebuju pro účetní doklad a nevím, jak to tam chodí...
