#346 Příspěvek od **FHonza** » 02 srp 2016, 11:28

Jinak se všechno nastavení ukládá do souboru eaglerc.usr. Před "pokusováním" ho nejlíp ozálohovat.

pirat077 · #347 Příspěvek od **pirat077** » 06 zář 2016, 13:56

Spolehlivý export děr (*.drl nebo *.drd) ??

Ahoj, potřeboval bych vyexportovat díry pro frézu, ale nejde mi to ! ...drillcfg.upl není pořádně ke stažení (zkusil jsem dva a možná to není úplně to pravé ořechové...)

Postupuju dle internetového návodu, vždycky mi to vygeneruje nějaký *.drd soubor... ale vždycky je tam nějaká chyba (viditelně nesmyslně velké díry, místo jedné díry jsou tam čtveřice, apod...)

Díky za rady! Vy mě určitě zachráníte!

xtyo · #348 Příspěvek od **xtyo** » 06 zář 2016, 15:34

Zdravím, v jaké to kreslíš vrstvě? Podle čeho poznáš, že díry jsou špatně vyexportovány? Jaký používáš CAM processor? Pošli mi tvůj návrh (stačí *.brd)- vyzkouším jej vyexportovat a řeknu kde je chyba...

pirat077 · #349 Příspěvek od **pirat077** » 07 zář 2016, 07:05

xtyo píše:Zdravím, v jaké to kreslíš vrstvě? Podle čeho poznáš, že díry jsou špatně vyexportovány? Jaký používáš CAM processor? Pošli mi tvůj návrh (stačí *.brd)- vyzkouším jej vyexportovat a řeknu kde je chyba...

posláno emailem

pirat077 · #350 Příspěvek od **pirat077** » 15 zář 2016, 19:48

Moc děkuju uživateli xtyo !!!
Fakt mi pomohl!!

....ale jsem tady s dalším dotazem:

Dělám nápis z LEDek...a potřeboval bych jeho zrcadlovou verzi....ale potřeboval bych součástky nechat na stejné vrstvě (ledky jsou smd a budou pořád na TOP)

Jde to nějak??

Díky

xtyo · #351 Příspěvek od **xtyo** » 16 zář 2016, 07:51

Zdravím,
já bych to udělal jednoduše, že při exportu dat bych si tu stranu ozrcadlil ale v případě pokud už kreslíš na spodní straně tak mirror zase vypnul.

pirat077 · #352 Příspěvek od **pirat077** » 16 zář 2016, 08:18

xtyo píše:Zdravím,
já bych to udělal jednoduše, že při exportu dat bych si tu stranu ozrcadlil ale v případě pokud už kreslíš na spodní straně tak mirror zase vypnul.

Jenže já potřebuju ozrcadlit jen písmena, zbytek nechat.

Udělal jsem to tak,že jsem dal MIRROR-GROUP...a pak MIRROR na každou součástku samostatně. Tvar tak zůstal.

xtyo · #353 Příspěvek od **xtyo** » 16 zář 2016, 09:47

no ale cesty se přesunuli do jiné (opačné) vrstvy. Hoď sem obrázek těch písmen jak to vlastně vypadá.

gepard · #354 Příspěvek od **gepard** » 16 zář 2016, 22:34

Zdárec,

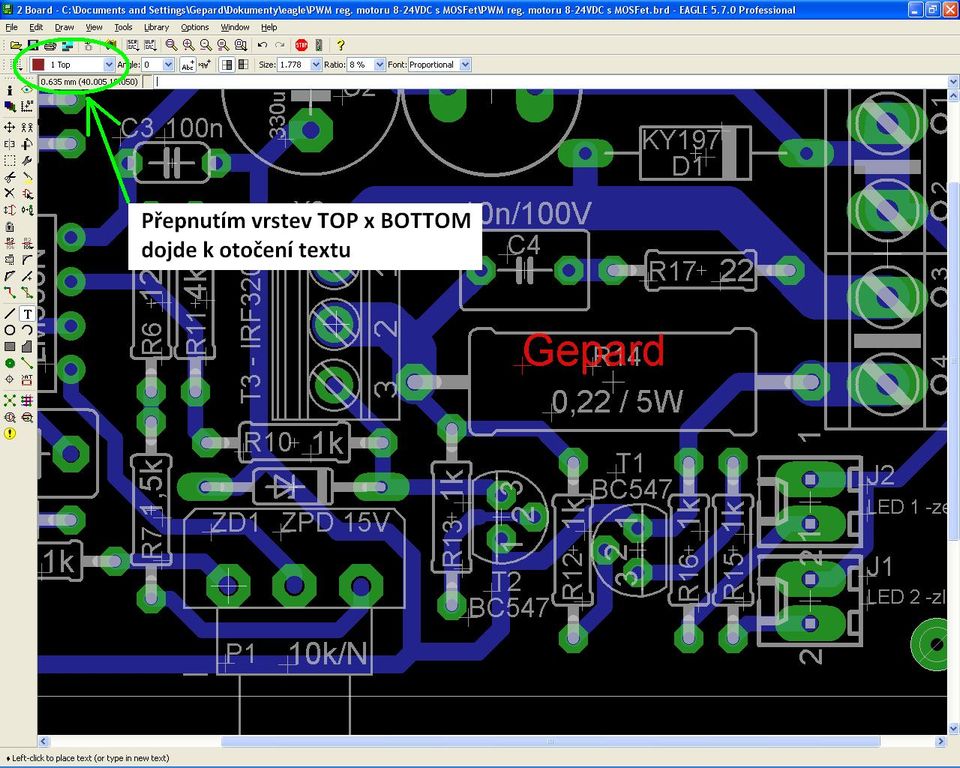

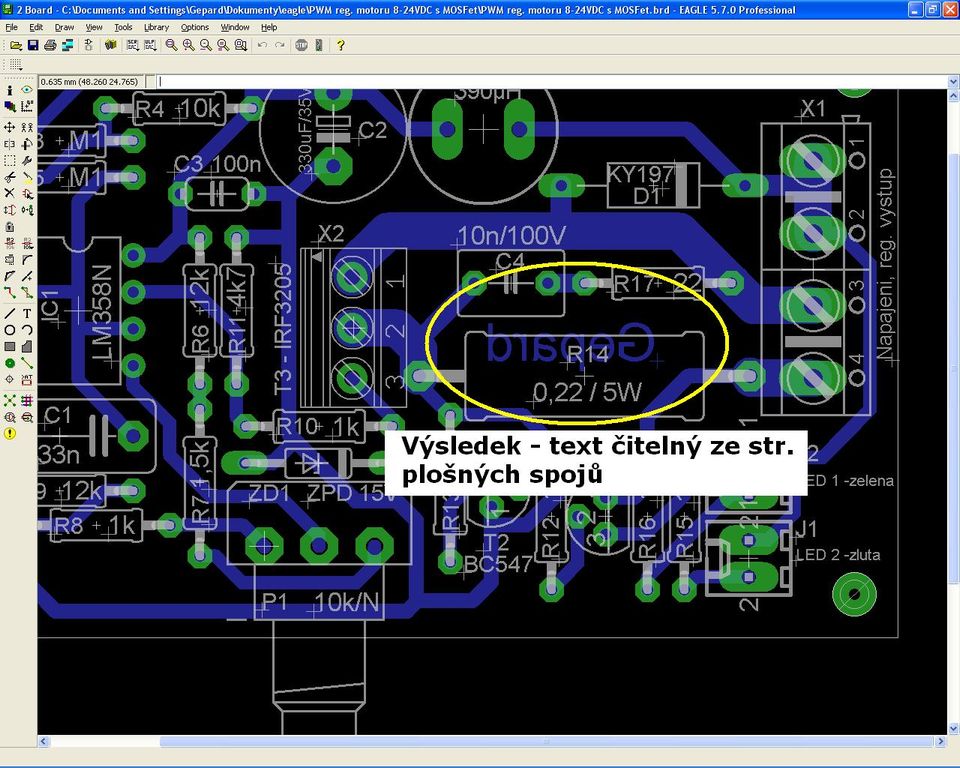

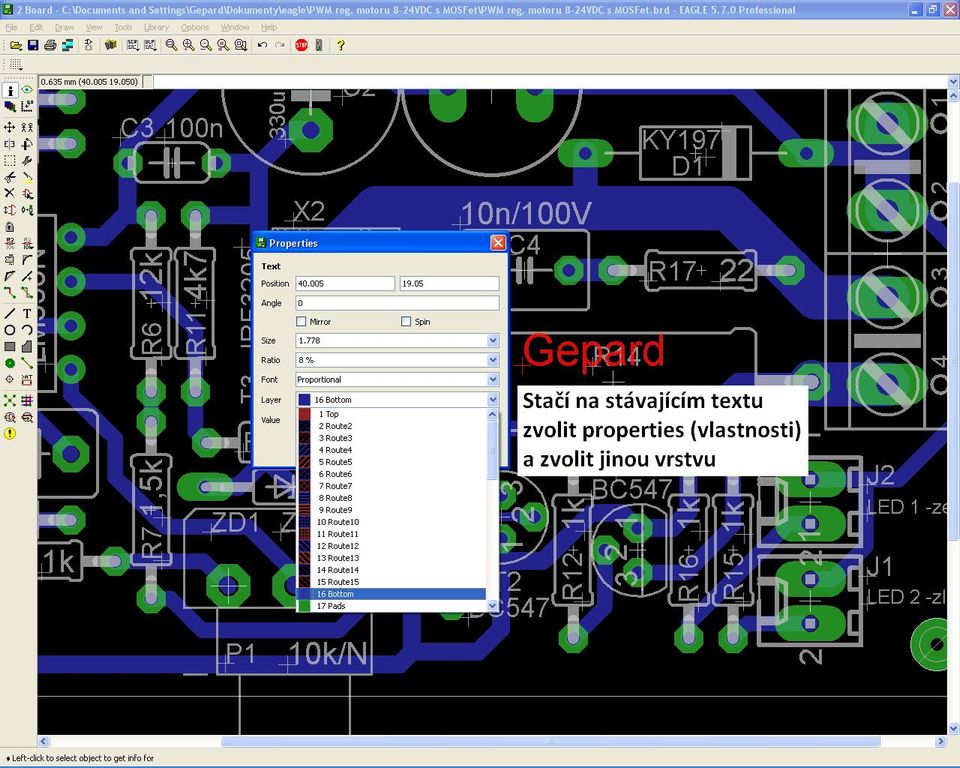

k tomu obrácení textu ... Viz. foto - v tomhle případě jde o otočení na stranu plošných spojů. Záleží jen na tom, jakou máš zvolenou vrstvu. TOP = strana nejčastěji vývod. součástek (ale i smd - u oboustr. tišťáků), BOTTOM - u 1-stranného tišťáku je to strana plošných spojů. Podle toho se ti i obrací text.

pirat077 · #355 Příspěvek od **pirat077** » 20 zář 2016, 20:57

Další složitý dotaz:

Chci si importovat svoje logo v bmp,
import je v pohodě, ale výrobce DPS má problém s tím, že je obrázek definovaný obdélníkama a ne čárama !! (Asi by nebyl problém, kdybych měl logo na top nebo bottom....ale já chci jen odmaskovanou zem -tstop)

Jak to udělat správně??

Nemůže to třeba být jen tím, že má obrázek nedostatečně hladké zakřivené stran?

pirat077 · #356 Příspěvek od **pirat077** » 21 zář 2016, 12:13

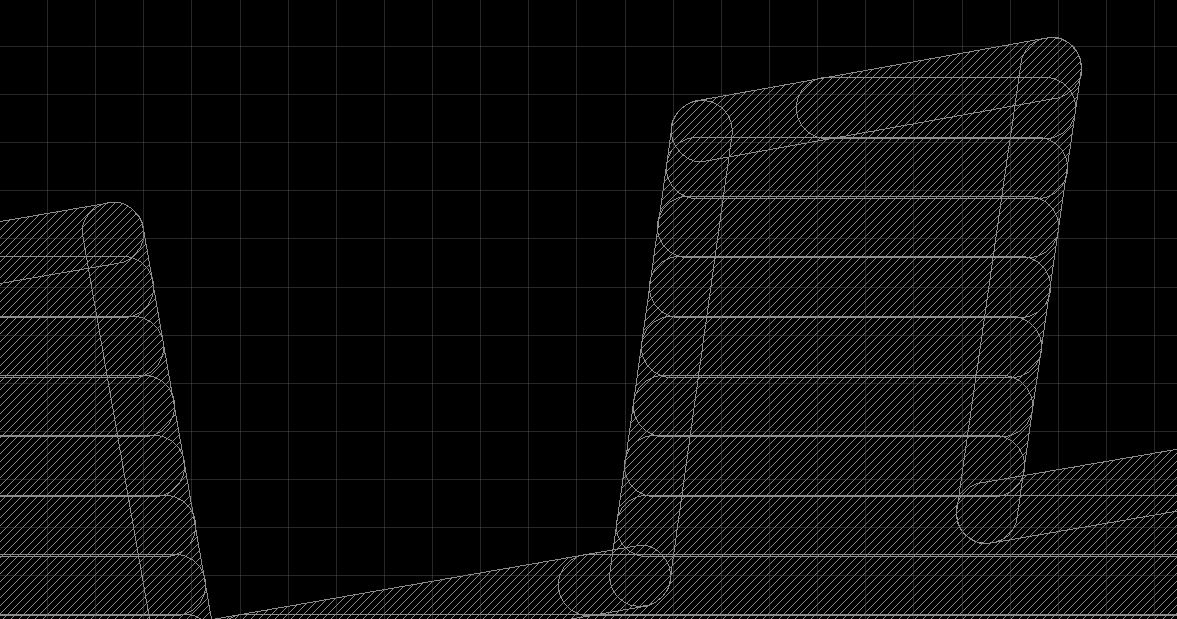

Dle rady xtyo jsem to obkreslil polygonem,
výsledek vypadá takhle:

xtyo · #357 Příspěvek od **xtyo** » 12 pro 2016, 22:19

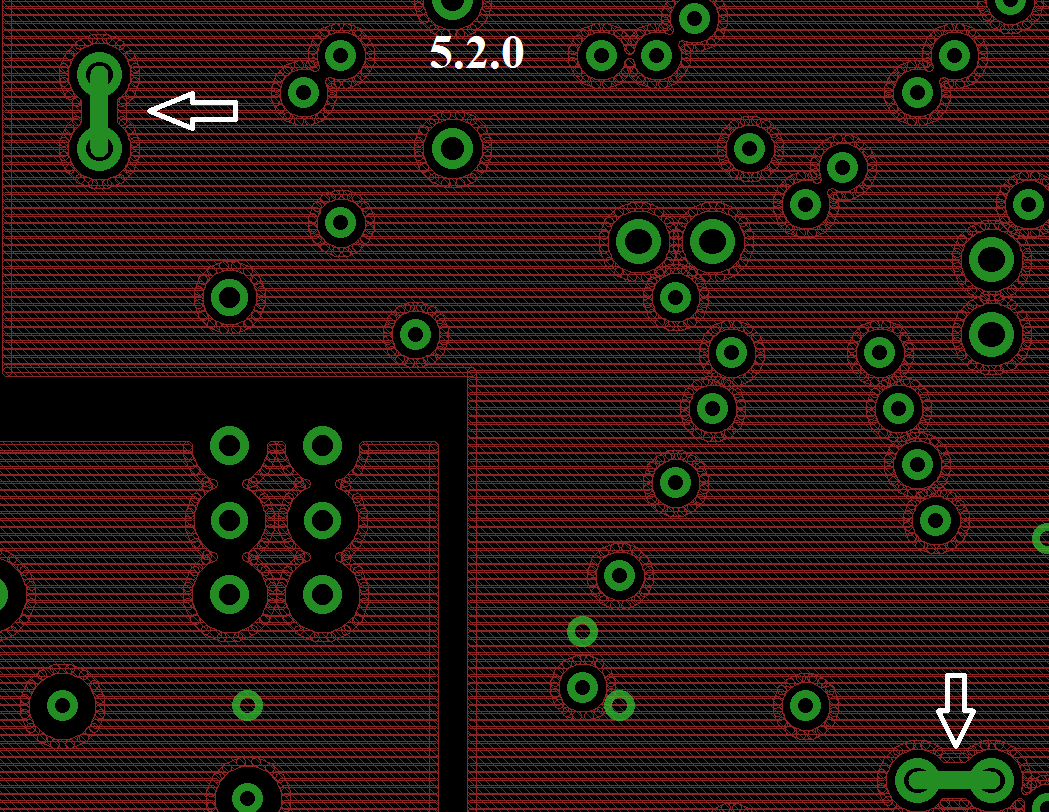

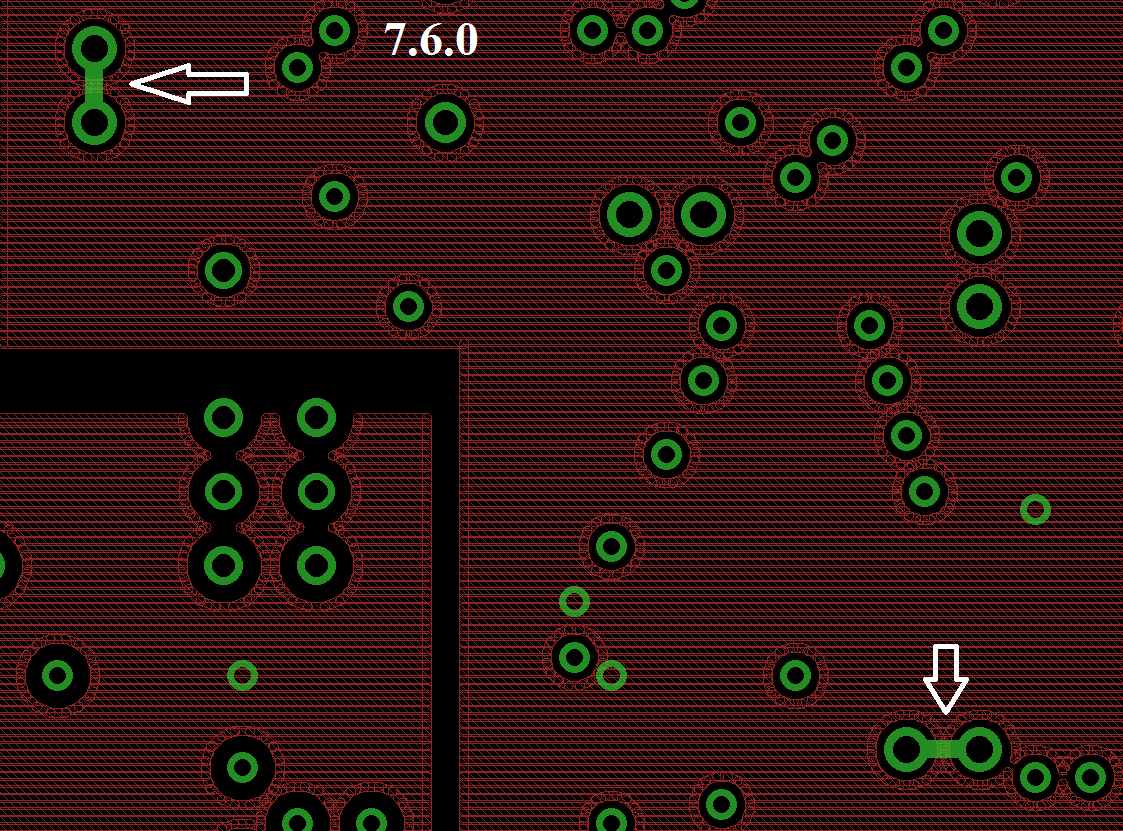

Zdravím, narazil jsem na problém při vylití země v závislosti na zrovna použité verzi EAGLU. Ve verzi 5.2.0 je vše OK, ale např při verzi 7.6.0 jsou v návrhu již zkraty (obr v příloze). Jde tuto závadu nějak odstranit?

BOBOBO · #358 Příspěvek od **BOBOBO** » 14 pro 2016, 12:24

Zdar geparde , jak vytvořím řádku nástrojů pod základní řádkou ? díky

#359 Příspěvek od **FHonza** » 14 pro 2016, 12:33

Jestli myslíš řádku, kde se mění příkazy podle nástroje, který máš spuštěný, tak ta se zapíná/vypíná pomocí menu Options -> User Interface -> Parameter toolbar. Když není žádný nástroj aktivní, tak je v řádce pouze Grid.

BOBOBO · #360 Příspěvek od **BOBOBO** » 14 pro 2016, 14:00

jestli máš čas, tak mi popiš cestu , jak se dostanu od pohledu součástek v barevném blázinci na čb spoje , spoje černé . Díky . Já to používám jednou za x let , takže je to stálé hledání . Kdyby tak někdo napsal kuchařku pro uživatele ....
