judeware píše:Digitálnící občas zmiňují nedostatek spínacích KSYxx. Začínám je sbírat téžžž. K tomu moderní náhrady, jako např. ST BSX20 a Philips/NXP PH2369...

A jednou jsem tu uváděl i PH C1815 a nedávno při přebírání desek z monitorůch přišly na řadu i PH C945P; A733, tedy další "japan" od Philipse (dělali toho tedy překvapivě hodně).

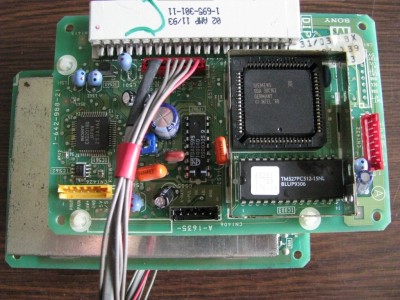

Vyslovuji veřejné poděkování členovi fóra jménem houmr. Získal jsem od něj siamsky řešené dvojdesčí z CRT Sony.

SDA30C162, TMS27PC512

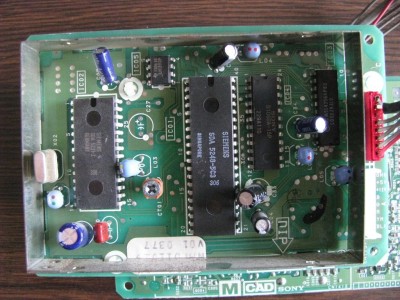

SDA5248, SDA5231, 44256, CXD1050A; tedy Siemens TXT s poměrně velkou pamětí stránek a k tomu nezávislý OSD Sony (bohužel bez dokumentace)

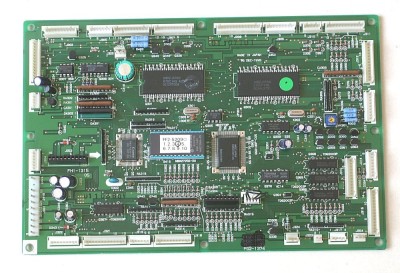

můžu ti nabídnout tuto desku:

To je z nějaké spec. tiskárny? EPROM je nezpochybnitelná, ty MCU v QIP64 se můžou hodit na experimenty a seznámení s něčím (staro)"novým" (čas ovšem najdu možná tak v důchodu), a z drobotiny se hodí něco málo... třeba HC14.

22.8. budu v Holicích a 26.9. v Hostivaři (Bytefest).

Zajímalo by mě, jestli u těch D781X jde nahradit vnitřní ROM vnější pamětí nebo ne. Z datasheetu to není úplně jasné.

V papírech se to píše hned na první straně.

K čemu by tam jinak byla ta karamická EPROM? µPD65013 PQFP100 vypadá spíš na logické pole, než MCU. Sharp obsahuje podobný IO uPD65040 (náplň 032).

Prosím Tě nemachruj tady, co se tam píše ? nejsem tak sečtělej, jako Ty, ale asi to nejde.

A logické pole, podobné VGA v MZ800 asi bude programovatelné maskou, takže také na nic.

uPD65xxx jsem uvedl proto, že s EPROM nemá nic společného (aby ho někdo nepovažoval za další MCU, např.).

The µPD78C14(A) is a single-chip, CMOS 8-bit microcontroller in which a 16-bit ALU, a ROM, a RAM, an A/D converter,
a multifunction timer/event counter, and a serial interface are all integrated. Moreover, a 48-Kbyte external expansion
memory (ROM/RAM) can be connected.

Tohle bych chápal tak, že se dá interních 16KiB rozšířit o dalších 48 (píší postaru 48KB a myslí tím 48×1024B, nikoli 48000B).

FEATURES
• Direct addressing to an external memory (ROM/RAM) up to 64 Kbytes

A tohle zas vypadá, že se dá celá interní programová paměť nahradit tou externí, max. 65536B.

Sorry, ale když víš hovno, tak by jsi neměl psát, že je to tam napsáno v první stránce.

Až uPD78C18 umí externí základní ROM a uPD78C17 je ROM free (čili jen s externí ROM).

Díky, takže jste mě utvrdili v tom, že to chápu dobře. MODE 0 a 1 nabízí 4 možnosti. 3 z nich to určitě nejsou, protože s vnitřní ROM počítají. 4. možnost je vyhrazena pro D7810 a 7817, které ROM nemají. U verzí s ROM je však tato možnost neuvedena, nebo rovnou zamítnuta. Teď je otázka proč, jestli by to nefungovalo, nebo jen výrobce považoval takový provoz za nelogický. Kdysi, když jsem měl jen kusé info, jsem to trošku zkoušel s D7811. Povedlo se mi ji dostat do stavu čítače (samé instrukce NOP), ale jestli si to dobře pamatuju, tak až po nějaké manipulaci se vstupy MODE za provozu. Tedy že po RESET to znovu nenaběhlo, muselo se pak zase s těma MODE nějak zahýbat. Víc už si nepamatuju, žádné poznámky jsem si neudělal, plánoval jsem s tím ještě pokračovat, ale už na to nedošlo.

Pochybuju, že se ke mně ta deska dostane. Pokud ano, brouk bude k mání. Mám jich (podobně znějících) na deskách z jehličkových tiskáren několik.

Na té desce je jeden MCU uPD78C14 (ROM) a druhý uPD78CP14 (OTP PROM). V datašítu uPD78CP14 se píše, že uPD78C14 při MODE0 = 1 a MODE1 = 0 pracuje jako uPD78C10A v ROMless módu s externí 16 KB pamětí.

To by bylo dobrý. Teď ještě jestli to platí i pro ostatní verze s integrovanou ROM. Např u D7811 (zajímá mě především právě tento) jsem žádnou takovou zmínku nenašel.

Píšou to tam u všech, s 16 KB, 8 KB i 4 KB ROM.

Tak to je skvělý, pak jsou tyto obvody zajímavé všechny. Jen by mě zajímalo, kde jsi to našla. Já sice angličtinou příliš nevládnu, ale v mých DS je u téhle možnosti napsáno prohibited, nebo něco podobného.
