adakar · #46 Příspěvek od **adakar** » 26 črc 2022, 00:12

Pri Zápisoch laboratórnych prác z Elektrického merania boli tieto šablóny viac-menej samozrejmosťou, obyčajne kolovali spolu so zošitmi. Tiež ich mám ešte vo výbornom stave, mali ich v bežnom papiernictve.

Rusi dľa zakresľovania schém mali pohľad na tok el. prúdu zrejme reálnejší...

#47 Příspěvek od **EKKAR** » 26 črc 2022, 05:00

Ne, ruSSáci si i u polovodičů zachovali "elektronkovou" koncepci s kladnou polaritou na kostře. Proto mají všecko zdánlivě obráceně.

termit256 · #48 Příspěvek od **termit256** » 26 črc 2022, 06:31

No, jeste ze sovetske a nase soudruhy nenapadlo ze vymysli nejake schematicke znacky beznych soucastek podle sebe. Nastesti byli v tomto oboru tak v prdeli, ze nez neco zacli vyrabet, bylo to na zapade uz davno vymyslene a zabehnute, takze to uslo jejich pozornosti.

samec · #49 Příspěvek od **samec** » 26 črc 2022, 17:28

Ale vymysleli. Logické hradla. Všetky sú obyčajný obdlžník, len s iným vpísaným symbolom. Tak nás to na priemyslovke naučili a tak to doteraz jednoducho viem. Tie zahraničné si nikdy nepamätám, čo je AND a čo OR. Chýba mi k tým lomeným oblúkom nejaká mnemotechnická poučka, podľa ktorej by som to rozlíšil. Ešte že máme internety.

patrikvarga · #50 Příspěvek od **patrikvarga** » 26 črc 2022, 17:56

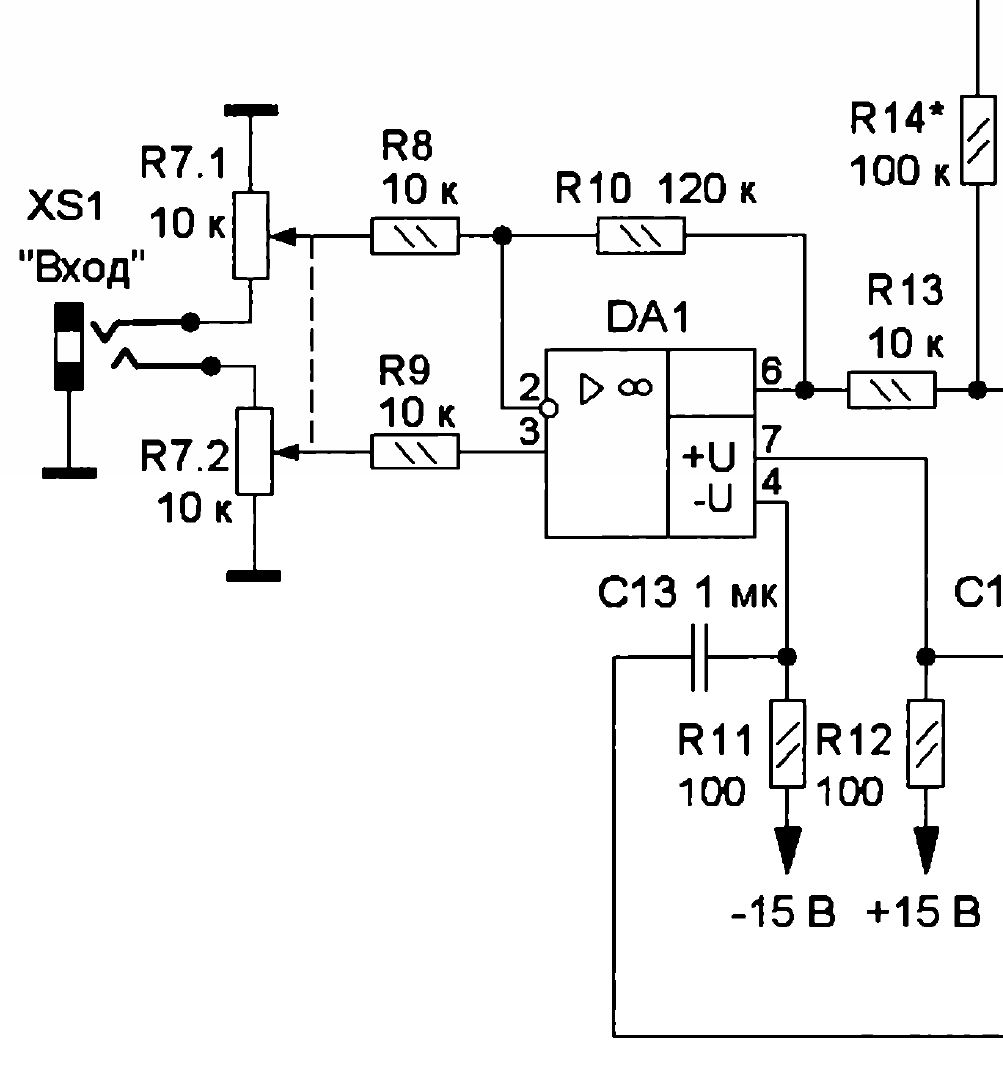

Ruský OZ

konosuke · #51 Příspěvek od **konosuke** » 26 črc 2022, 18:02

TomZL22 píše:Našel jsem

jó je to vono, holka jeď ! nakreslit značku TV obrazovky - aby měla
"štábní kulturu" to je úkol zcela mimořádný

xsc · #52 Příspěvek od **xsc** » 26 črc 2022, 19:55

patrikvarga píše:Ruský OZ

Nemám pocit, že to je nějaká univerzální ruská značka pro OZ. To je jen počítačové kreslení, jak ze stejného základu namalovat libovolný IO.

patrikvarga · #53 Příspěvek od **patrikvarga** » 26 črc 2022, 20:33

Občas si prelistujem ruské "Радио" a klasický trojuholník som tam nevidel.

#54 Příspěvek od **Cust** » 26 črc 2022, 21:37

A strašně veselé je značení ruských log. obvodů...

Celeron · #55 Příspěvek od **Celeron** » 26 črc 2022, 23:44

Veselý je, ale má v těch písmenkách docela systém. To víš, vše bylo tajný.

LA = NAND, LN = invertory, LE = NOR, IE = čítače .....

#56 Příspěvek od **rnbw** » 26 črc 2022, 23:47

Napr. 74F00 je КР1531ЛА3. To je uplne logicke

Celeron · #57 Příspěvek od **Celeron** » 27 črc 2022, 00:05

rnbw píše:Napr. 74F00 je КР1531ЛА3. To je uplne logicke

No jasně, všechny 00 jsou LA3, a všechny F-ka jsou 1531. :wink:

Třeba HP mělo taky svůj systém značení a to byl teprve bordel, logika naprosto žádná. Mám starej katalog TTL od TI z půli 70-tek a převodních stránek mezi americkejma výrobcema tam je několik desítek.
