Rozdíl v 5V z počítače a 5V z nabíječky.

Zpráva

#46 Příspěvek od **hafca** » 02 črc 2024, 18:43

Napájené to je ale přes USB konektor a z 5V ani VIN se nic nenapájí.

samponek · #47 Příspěvek od **samponek** » 04 črc 2024, 09:28

Zapojil tlumivku v souhlaném režimu za nabíječku ? Schválně se podívej osciloskopem za tlumivku, bude tam jenom nepatrný neškodný trojúhelníček 100Hz a všechny kilohertzy pryč.
Pokud bys nechtěl ani ten troúhelníček, tak dáš dvě tlumivky za sebou.
Tlumivka - kond - tlumivka -kond.

p32 · #48 Příspěvek od **p32** » 04 črc 2024, 11:51

Ano, tak nějak by to mělo být. :wink:

#49 Příspěvek od **hafca** » 04 črc 2024, 12:26

Meteostanice si nakonec dala říct s novým kabelem a funguje jak má.

Včetně internetového rádia, FM rádia, přehrávání MP3 nebo zobrazování malých fotek.
S tlumivkou to zkusím, to mělo zabrat. Jen musím vymyslet, kam s ní. Asi jen jako mezičlen v kabelu.

samponek · #50 Příspěvek od **samponek** » 04 črc 2024, 12:38

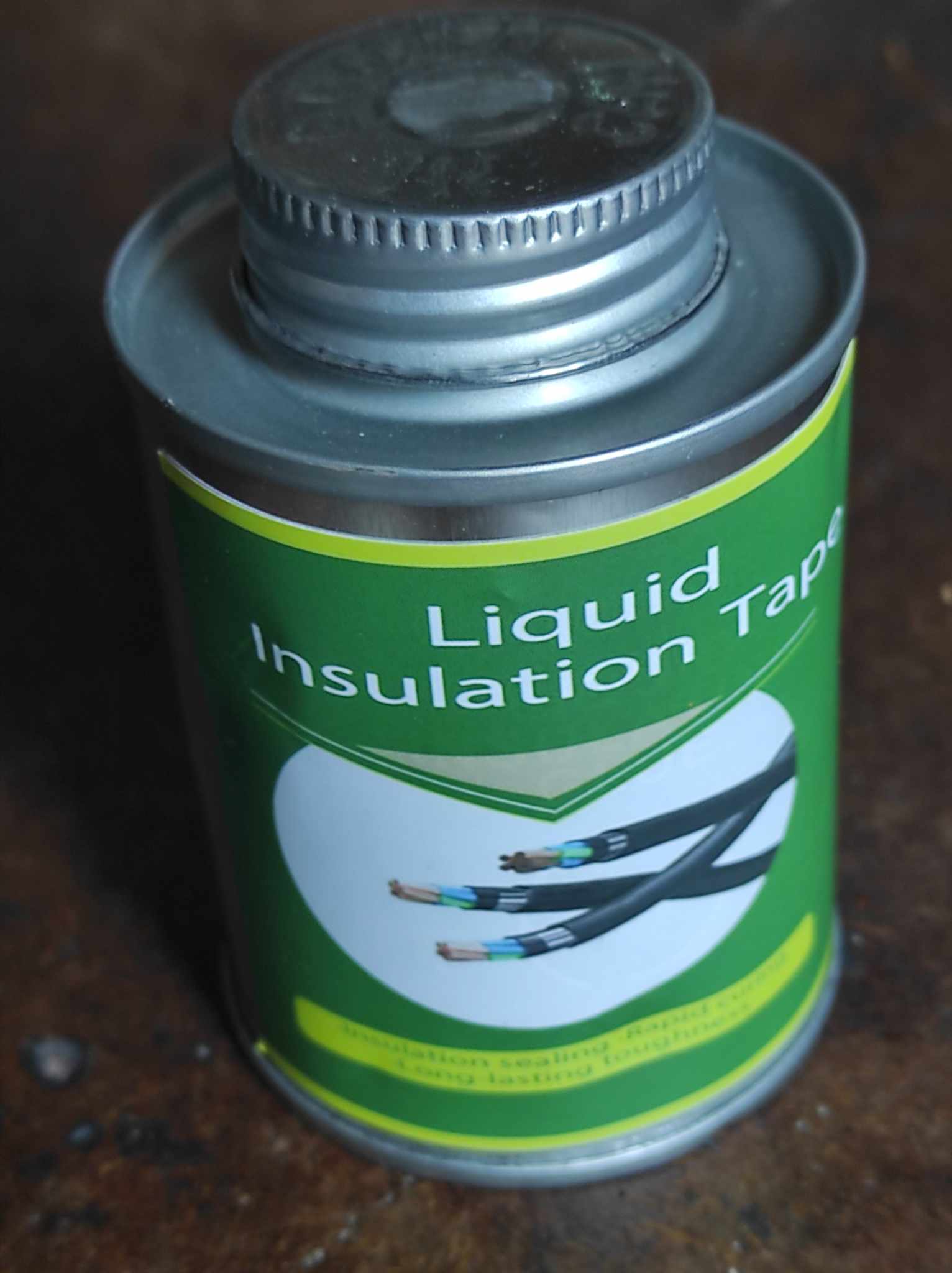

Ale co nejblíž nabíječce. Pro tento účel dělám úpravu USB kabelu, konektor velký ustřihnu a zapojím do tlumivky s kondem a zaliju tekutou izolační páskou.

#51 Příspěvek od **hafca** » 04 črc 2024, 12:46

Co tam dáváš za kapacitu?

golemson · #52 Příspěvek od **golemson** » 04 črc 2024, 13:09

Já když potřebuji čistých 5V nebo 12v, používám zdroj ze starého slim PC.

samponek · #53 Příspěvek od **samponek** » 04 črc 2024, 14:04

Co největší kterou najdu, aby ty trojůhelníčky 100hz byly co nejmenší a nemusel dávat dvě tlumivky.
Nejčastěji 2200u/25V, aby to šlo použít i na 12V + CBB 47n až 100n 63V až 100V podle toho který najdu.

martinkopp · #54 Příspěvek od **martinkopp** » 04 črc 2024, 16:52

Zdroje mívají často omezenou maximální kapacitu na výstupu výrobcem, třeba i jen v řádu desítek až stovek uF. Přidáním takových kapacit můžeš způsobit víc problémů než užitku.

samponek · #55 Příspěvek od **samponek** » 04 črc 2024, 17:12

Problém zdrojů ( těch hromadných) je spíš absence jakékoli tlumivky na vstupu i výstupu. Mezi tím je tranzistor a trafo a je to přemostěný z primáru na sekundár kondem kvůli rozptylové indukčnosti.
Proto je na výstupu kromě spínacího kmitočtu a dalších reziduí ten 100Hz trojúhelník.

#56 Příspěvek od **hafca** » 04 črc 2024, 18:06

Bohužel, trik s tlumivkou nezabral. Ani s 220µF ani s 2200µF.
Nezbyde mi než udělat zdroj s trafem a 7805.

samponek · #57 Příspěvek od **samponek** » 04 črc 2024, 18:25

Zapojil správně začátky a konce vinutí ? Protože jestli jo, tak se obávám, že nepomůže ani lineární zdroj.

#58 Příspěvek od **hafca** » 04 črc 2024, 18:44

Je to nějaký recyklát 2x39mH/0.4A. Tam toho asi moc neotočím.

samponek · #59 Příspěvek od **samponek** » 04 črc 2024, 18:52

39mH - tam na výstupu nebude ani ten 100hz trojúhelníček, kolik z něho zbylo za tlumivkou ?

#60 Příspěvek od **hafca** » 04 črc 2024, 19:07

Netuším, pořád ještě nemám jiný osciloskop. Ale z trafo zdroje to fungovalo.
