Antištěk

[40KHz - 20KHz]

Vedel by mi prosím nieklto objasniť aké je vnútorné usporiadanie 40 KHz-oveho ultrazvukoveho meniča (120dB/20V).
Či to obsahuje nejaký vnutorny oscilator, ktorý by šlo odpojiť a namiesto neho by sa pripojil vlastný oscilátor a mohol som tak zájsť až ku 20 KHz-om bez rapidneho ubytku na intenzite.
http://www.sos.sk/?str=371&artnum=E000124
Ďakujem.

A keď som už tu, mal by som ešte jeden dotaz bokom.
Nakoľko by bolo možné vybudiť intenzivne mechanické kmity v piezo kryštáloch z butanových piezozapalovačov, po doplnení oboch elektrod.
Ďakujem

[Sendyx]

Je to akustický laděný obvod, takže na 20kHz bude rozladěný. Těch 120dB to má asi z 10cm, obvykle uváděno.... takže žádný výkon.

[40KHz - 20KHz]

Je to akustický laděný obvod, takže na 20kHz bude rozladěný. Těch 120dB to má asi z 10cm, obvykle uváděno.... takže žádný výkon.

Nie som si istý či som to správne pochopil.
Akusticky ladený znamená, že frekvencia je určená rozmermy
Mal si na mysli rozladený alebo rozladiteľný.

[Sendyx]

Na 95% to bude výbrus, naladěný na fd a dutina k tomu, takže mimo pracovní kmitočet to bude jak albánský kosmický průmysl.

[ultrazvuk]

Je možné v ultrazvukovej čističke vytvoriť emulziu vody a ortute, alebo je ku tomu nutný vyšší výkon alebo snáď konštrukcia.
http://www.hftechnik.sk/index.php?id=873

[menič.]

Kupil som si ultrazvukový menič 400ST
http://www.robot-electronics.co.uk/data ... 400s16.pdf
avšak nie je vyznačené kde je plus a kde minus - jeden vývod je spojený s kostrou a druhý je izolovaný.
Ktorý je ktorý a nemôže dôjsť ku zničeniu vysielača pri prepolovaní
Ďakujem

[EKKAR]

Protože piezo měnič MUSÍŠ budit STŘÍDAVÝM signálem (pokud to není samobudicí siréna už s vestavěnou elektronikou - zde by bylo třeba napájení stejnosměrným proudem), nezáleží na tom, kam který drát připojíš. Proto ani nemá označenou polaritu. Ale pokud má kovový "obal", měl bys ho spojit se společným pólem a na odizolovanou plošku pak přivést signál z výstupu střídavého zesilovače.

[menič.]

hmm, bol som v tom, že to je už generator kmitajuci na 40 kHz
Takže s tvojich slov usudzujem, že musim pripojiť externý generátor 40 kHz ( sinus, pulz ? ) napr cez tranzistor do kolektoru, na ktoreho svorky pripojím napr. dve 9 voltové baterie, správne

[EKKAR]

Nemůžeš ho dát do obvodu stejnosměrného proudu, ani pulsujícího, pokud nezajistíš vybití opačnou polaritou - takže jen jeden trand je nesmysl, musí tam být dvojčinný stupeň nebo aspoň paralelně k tomu piezu musíš dát cívku, která udělá střídavý průběh.

[menič.]

Tak to radšej dvojčinný obvod, než cievku.
Netuším nakoľko by cievka rozladila frekvenciu a či by nevzniklo vyššie napätie než 20 voltov, čo by asi piezu nerobilo dobre.

[Andrea]

To piezo jde zapojit jako krystal do oscilátoru.

[menič.]

To piezo jde zapojit jako krystal do oscilátoru.

Ano, ale chcem skusiť experimentovať z rozladním meniča až na 20 Khz. Použitie sinusoveho generatora by bolo zložitejšie.
Najlepšie by bolo samozrejme použitie jednotranzistoroveho samokmitajuceho obvodu, to je fakt.

[antištek]

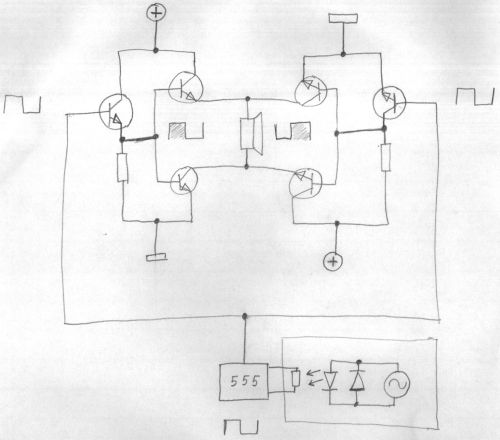

Načrtol som antištek, ktorý by cyklicky menil frekvenciu v rozsahu 20 - 50 KHz, niekoľko krát za sekundu.
Kedže sa frekvencia najjednoduchšieho obvodu s NE555 mení spolu zo zmenou hodnoty odporu, použil by som fotorezistor ovládaný led diodou pripojenou na sinusový alebo pilovitý generátor, kmitajuci niekoľko krát za sekundu.

Signály by sa v určitom okamihu krížili, ale snáď by to nebolo také strašné

[anti komár]

Na tejto stránke je celkom pekné dvojčinné zapojenie :
http://www.zen22142.zen.co.uk/Circuits/ ... ecrep.html

[anti myš]

Zhotovil som si uvedený dvojčiný generátor
http://www.zen22142.zen.co.uk/Circuits/ ... ecrep.html
Avšak doplnil som ho o LM7812 a tranzistory tak napájal napätím 18 voltov z dvoch baterii.

Po odskúšaní ma vcelku prekvapilo, že s danými sučiastkami sa pohybuje frekvenčný rozsah od 27 kilohertzov až po 4,5 megahertza
Dokonca aj po predradení 100 ohmoveho potenciometra, je vcelku problém naladiť frekvenciu.

Pri použití kondíka 100 nF a piezoplátku sa odber prúdu pohybuje od 60 mA pri 8 kHz až po 370 mA pri 2,2 MHz

Pri použití 40 kHz ultrazvukoveho meniča 400ST pri danej frekvencii, je odber cca. 50 mA.
