ESR měřič

[r1a2s3t4o5]

Tento "měřič" mám postavený a používám ho nejvíc. Je jako první na řadě k hrubému odhalení závady C. Na opravdové měření ESR sice není, ale k danému účelu slouží dobře. Trochu jsem ho upravoval a doplnil automatické vypínání napájení z baterie. TL062 nedoporučuju, je pomalý a nestačí přenášet "obdélníky" . Mám tam asi TL074 nebo LM324 nebo tak něco.


EDIT: Díval jsem se na skutečné provedení a mám tam(na rozdíl od předchozích tvrzení) skutečně TL064 a kmitočet mám kolem 100kHz. Zbylé dva operáky v pouzdře využívám pro automatické vypínání a pro oddělovací stupeň opřed usměrňovačem..
Pokusy jsem dělal i s TL074 a LM324, ale nechal jsem tam nakonec TL064.

Merak som uz v podstate postavil ale mam problemy so stabilitou.
Pri odpore 7-8 ohm mi rucicka poskakuje nie vzdy sa trafi na to iste miesto. do 6 ohmov je vychylka rovnaka.

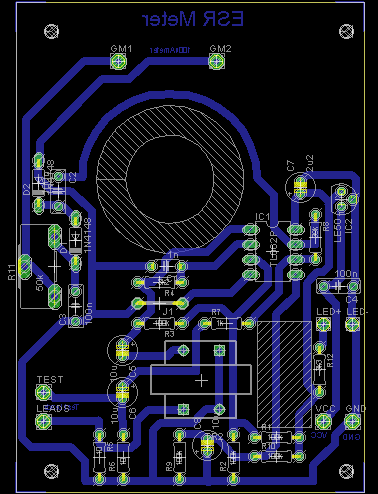

Takisto som pouzil TL062 (TL064 zere o polovicu menej ako TL074 plus dioda na vypinaci dalsi 1mA) ale mam pocit ze som plosak navrhol zle.

Pre stabilizaciu napatia na 5V som pouzil LE50 + kondiky z pdf-ka inac schema ostala rovnaka.

[Atlan]

mne sa ta stupnica nejako nezda...som zvedavy co na to povedia ostatny-.....

[PavelFF]

Merak som uz v podstate postavil ale mam problemy so stabilitou.
Pri odpore 7-8 ohm mi rucicka poskakuje nie vzdy sa trafi na to iste miesto. do 6 ohmov je vychylka rovnaka.
Takisto som pouzil TL062 (TL064 zere o polovicu menej ako TL074 plus dioda na vypinaci dalsi 1mA) ale mam pocit ze som plosak navrhol zle.

Pre stabilizaciu napatia na 5V som pouzil LE50 + kondiky z pdf-ka inac schema ostala rovnaka.

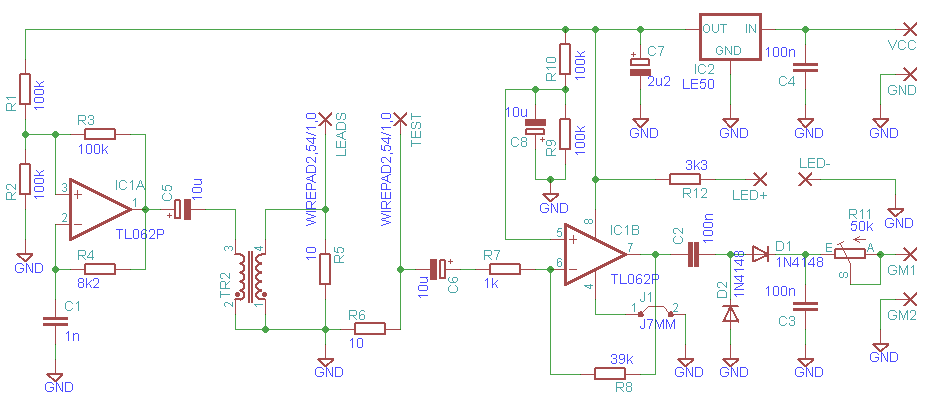

Ve schématu máš přepólovaný C8. Pokud to tak máš skutečně zapojené, změř napětí na děliči R9/R10, jestli je poloviční než napájecí.

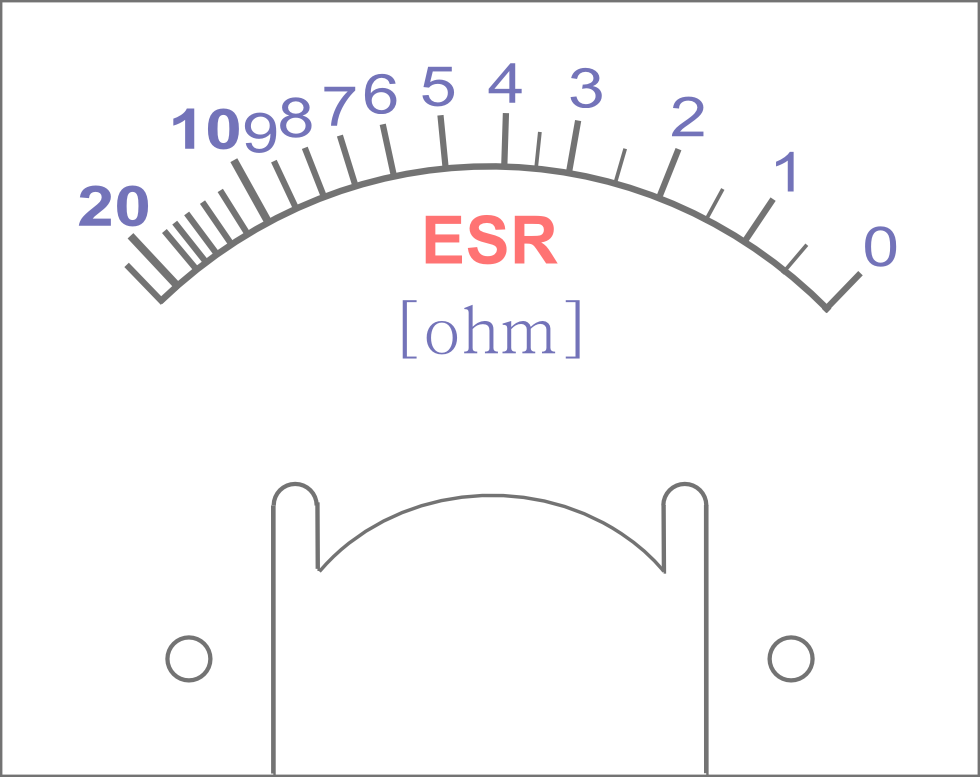

Jinak, teoreticky vzato, by hodnota 10 Ohmů měla být přesně uprostřed stupnice, protože pak je na výstupu děliče Rx/R6 polovina napětí než při zkratu výstupních svorek. V praxi je to jinak, ale stupnice nemůže mít lineární průběh. Tvoje poslední stupnice je téměř lineární. Předchozí stupnice malovaná od ruky vypadá daleko pravděpodobněji.

[r1a2s3t4o5]

Ve schématu máš přepólovaný C8. Pokud to tak máš skutečně zapojené, změř napětí na děliči R9/R10, jestli je poloviční než napájecí.

Jinak, teoreticky vzato, by hodnota 10 Ohmů měla být přesně uprostřed stupnice, protože pak je na výstupu děliče Rx/R6 polovina napětí než při zkratu výstupních svorek. V praxi je to jinak, ale stupnice nemůže mít lineární průběh. Tvoje poslední stupnice je téměř lineární. Předchozí stupnice malovaná od ruky vypadá daleko pravděpodobněji.

Je to tak, mal som tam prepolovany C8. Kondik som obratil a ako sa dostanem k odporovemu drotu, merak ociachujem znova.

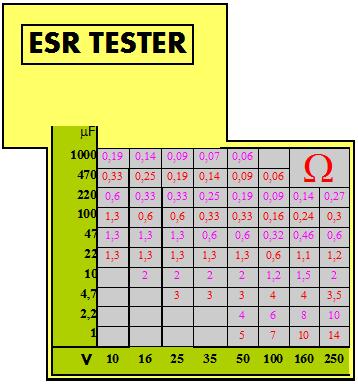

Inak, z nejakeho ESR meraka na webe som odkopiroval tabulku ktora vyzera byt uzitocnejsia ako zelene bodky. Tu je

[r1a2s3t4o5]

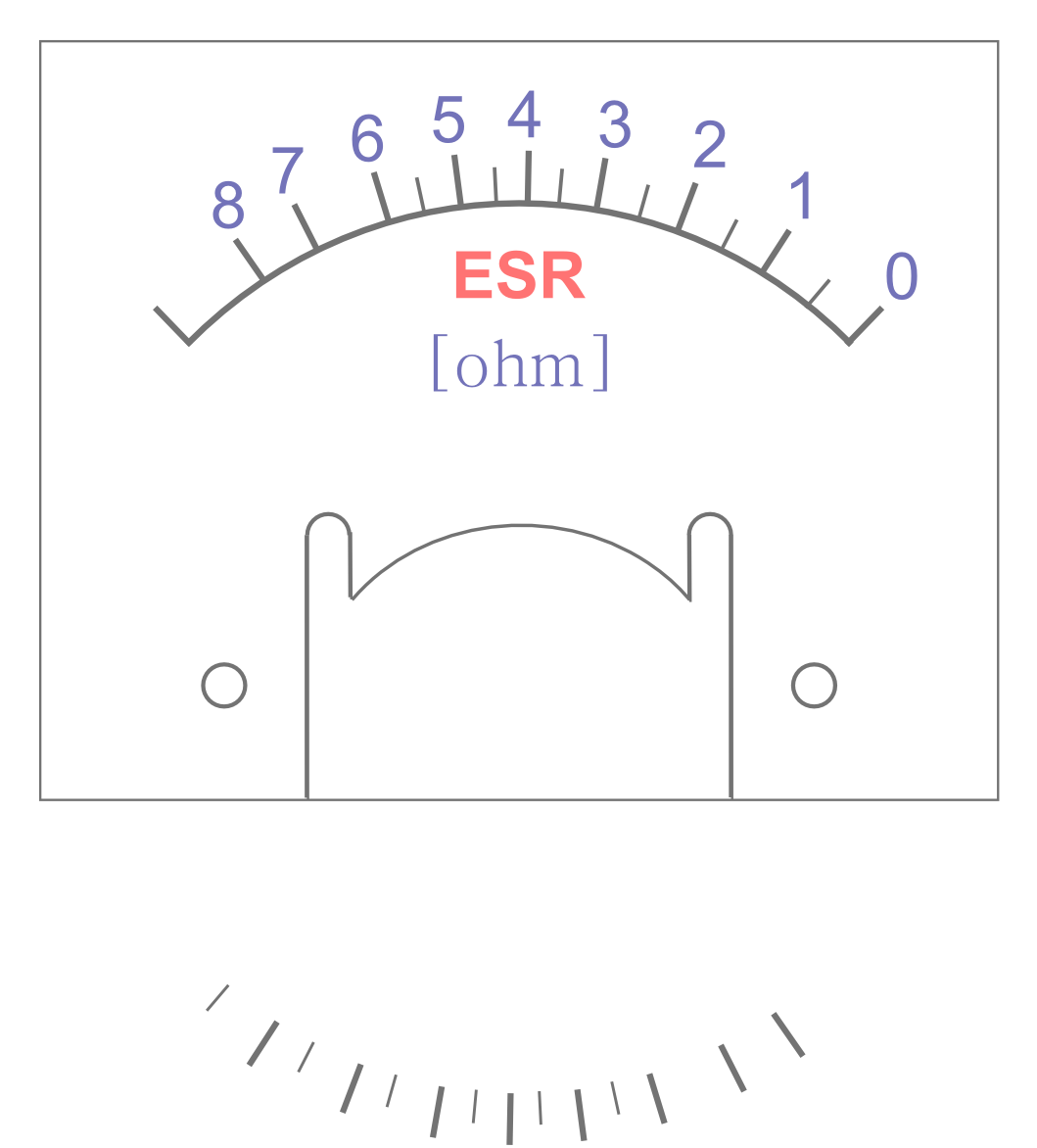

Takze po prehodeni C8 a premerani stupnica vyzera takto. Uz nevidno chvenie ani pri 10ohm. Pristroj sa zda byt teraz v poriadku.
