Laboratorní zdroj 0-30V/3A, zkušenosti?

Zpráva

stasek · #46 Příspěvek od **stasek** » 03 dub 2013, 17:26

Tak jsem si hrál s tím zdrojem a zkoušel jsem měnit R7, když jsem ho snížil, snížil se i výsledný max.proud. Když jsem ho zvýšil, nestalo se nic. Tak tam bude asi potřeba ještě něco. Koncové tranzistory mám paralelně 3 ks KD 606, to určitě stačí.

#47 Příspěvek od **PavelFF** » 03 dub 2013, 19:25

Po snížení R7 např. na polovinu se musí maximální proud zvýšit , ideálně na dvojnásobek. Pokud je trafo slabé, tak míň, ale vzrůst musí. Jestli se ti proud zmenšil, tak něco děláš špatně. Jak to zkoušíš? Do zátěže? Do zkratu?

Zkus to do zkratu - resp. do ampérmetru. Nejdřív stáhni napětí i proud na nulu, pak zkratuj svorky- zapoj ampérmetr. Pak zvedni trochu napětí, potom proud. Jen omezenou dobu. Proud se musí zvětšit proti původnímu stavu R7. Kolik je proud do zkratu v původní verzi?

A dej sem skutečné schéma zapojení s hodnotami.

Původně jsem si myslel, že si chceš vyrobít druhý silnější zdroj(to se vždycky hodí) a ne že rozvrtáš ten slabší funkční.

stasek · #48 Příspěvek od **stasek** » 03 dub 2013, 23:30

Jasně Pavle, promiň jsem magor. Jednoduše jsem odečítal proud na vestavěným měřáku. Ten měřil úbytek na odporu, který se samozřejmě zmenšil, když se zmenšil odpor. Teď jsem hodil ampérmetr na výstup zdroje a funguje to přesně jak píšeš. Takže pokud bych chtěl upravit ten původní zdroj, tak bych musel přecejchovat vestavěný měřák, je to digitální panelový měřidlo.
Nijak jsem to nerozvrtal, jen jsem sundal kryt a odpor napájel paralelně, takže úprava vratná. Chtěl jsem si jen ověřit, jestli to bude fungovat. Ten silnější zdroj si udělám do dílny podle tohoto a proudový omezení nastavím tím odporem R7.

stasek · #49 Příspěvek od **stasek** » 30 dub 2013, 16:18

PavelFF píše:Tvůj toroid má pro napájení zdroje jedno napětí trochu velké (28V) a druhé trochu malé 14V. Optimální by podle mě bylo použít dvou traf, jedno slabé pro napájení regulačních obvodů s napětím 24V a pro napájení konce použít tvůj toroid. S výhodou bys mohl přepínat napětí 14/28V

Jaký musí mít výkon to trafko pro napájení regulačních obvodů, mám trafíčko 24V/2,6VA a pak silnější 8VA, ale to je jen 20V. Tak šlo by některé z nich použít? Díky.

#50 Příspěvek od **PavelFF** » 01 kvě 2013, 23:40

24V/2,6VA by mělo bohatě výkonově stačit. Jenže tahle miniaturní trafa mívají naprázdno mnohem vyšší napětí než při jmenovité zátěži, takže by mohlo dojít ke zničení operáků nadměrným napětím.
Muselo by se to ověřit nebo udělat nějaké ochranné opatření(stabilizace napájecího napětí , operák na vyšší napětí,...), což se na dálku těžko radí. Já osobně bych ho tam dal, protože by umožnilo dosáhnout vyššího výstupního napětí zdroje a využilo by se plně napájecí napětí velkého toroidu.

Jelikož píšeš, že ti stačí napětí do 20V, tak použij trafo 8VA/20V a máš jistotu, že nepřekročíš povolené napájecí napětí operáků. Výstupní napětí zdroje pak bude nějakých 23-26V při max. proudu.

stasek · #51 Příspěvek od **stasek** » 02 kvě 2013, 11:14

Děkuji moc za informaci, zařídím se podle toho.

milous2 · #52 Příspěvek od **milous2** » 10 kvě 2013, 13:20

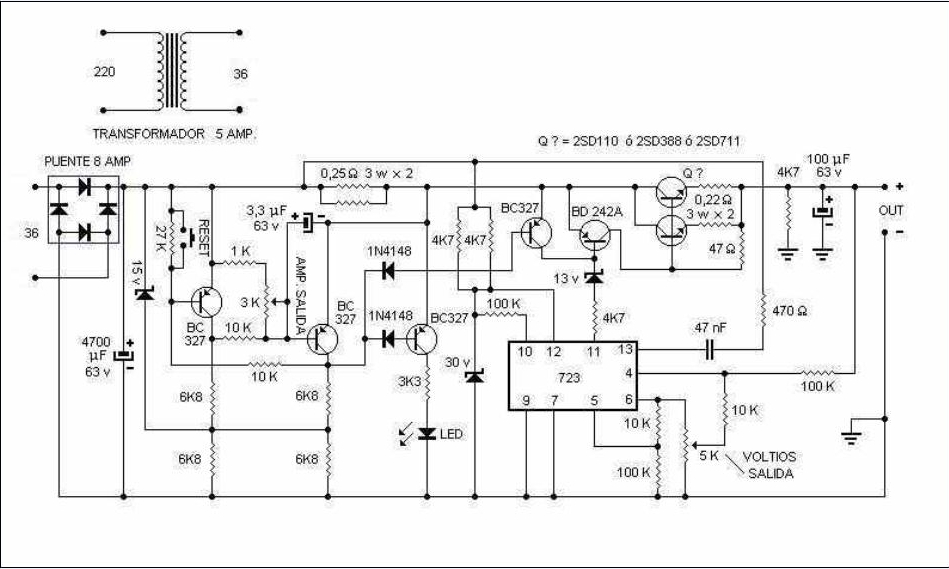

Přidám zapojení,kterému nevadí vyšší napětí z transformátorku.

milous2 · #53 Příspěvek od **milous2** » 10 kvě 2013, 13:58

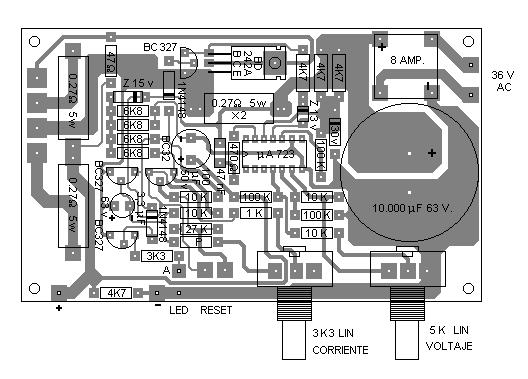

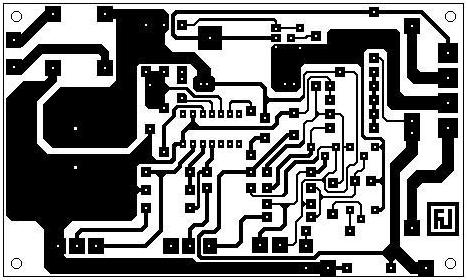

Pro případný zájem ještě deska spojů a rozložení součástek.

MilanCZ · #54 Příspěvek od **MilanCZ** » 26 kvě 2013, 20:15

Ahoj, mám tento zdroj postavený asi 5 let a nebyl s ním nikdy problém. Jen mi vadilo, že výst. proud byl cca 2,5 A, Tak jsem se rozhodl trochu výst. proud zvýšit. Dal jsem silnější trafo (6A), provedl pár úprav zde již popisovaných, dále paralerně 2 tranzistory KD503. Vše v jiné bedně s aktivním chlazením. Zdroj se ale chová úplně jinak, než dříve: při připojené zátěži - třeba žárovky 12V/21W se po chvíli (asi půl minuty) začne zvyšovat napětí na maximum. Když nastavené napětí použiji do půl minuty, tak napětí vylítne na maximum až při odpojení zátěže. Vypnu zdroj a zase jede normálně - tedy až dodnes - připojil jsem ss motor 12V, a po 10 sec. provozu napětí vylítlo na max. = 45 V a toť vše. Regulace již nefunguje, odešli obě KDčka. Čím se to stalo? Díky.

Atlan · #55 Příspěvek od **Atlan** » 27 kvě 2013, 07:24

Nejako mi tam chyba na vystupe antiparalelne zapojena dioda, prave koli spickam z indukcnych zatazi....

MilanCZ · #56 Příspěvek od **MilanCZ** » 28 kvě 2013, 22:37

OK, teď nemám moc času se s tím měnit. Takže dám nové KDčka a dioda stačí 1N5401? Pak bude napětí stabilní? Díky.

frantajetel11

KDčka ani dioda na výstupu ve svý podstatě nemaj nic společnýho se stabilitou.
Budeš tam mít jinej renonc. Ale to ti asi bez křišťálový koule nikdo neřekne...
