Boombox JVC RC-680, praskání v tuneru

Zpráva

#46 Příspěvek od **Hill** » 27 pro 2020, 18:30

Nikdo tady přece nepolemizuje o tom, že nf část není v pořádku. Dokonce pravděpodobně je v pořádku i stereodekodér. Ale vypadá to, že nf signál chybí už na vstupu dekodéru, tedy ani na výstupu 13 AN7222N.
A opět platí, že nehraje-li to na žádném rozsahu, je chyba s největří pravděpodobností v mezifrekvenci.

milavla · #47 Příspěvek od **milavla** » 27 pro 2020, 19:02

C32 vyměněn pořád stejné. Můžu zkusit připojit nějaký slabý nf signál na vstup toho stereo dekodéru na PIN 2?

#48 Příspěvek od **ok1hga** » 27 pro 2020, 19:30

Hill píše:A opět platí, že nehraje-li to na žádném rozsahu, je chyba s největří pravděpodobností v mezifrekvenci.

jenže to by to musel propísknout "multivibrátorem" . . .
hlavně kolem filtrů, ty když jsou vadné reagují i na otřesy, nebo mechanické namáhání nožiček.
a můžou mít i svod, který má za důsledek rozhození stejnosměrného nastavení funkce MF IO (AN7222N).
chce to postupovat systematicky, zatím v počínání tazatele žádný systém nepozoruji.

#49 Příspěvek od **Hill** » 27 pro 2020, 19:51

Ani já. Ty filtry bych viděl tak 50/50, protože nepamatuji, že by odešly současně na AM i FM. Jenže pořád není jasná vnitřní struktura obvodu, takže nelze vyloučit možnost, že při zkratu v jednom filtru se nerozhodí pracovní bod celé mezifrekvence a neprojde ani druhý mf kmitočet.

milavla · #50 Příspěvek od **milavla** » 28 pro 2020, 09:39

Multivibrátor nemám mám jen normální nf generátor. V čem se to vlastně liší? Ten mf am filtr je ta bílá krychle s nápisem Toko? Ty dva rezistory v fm filtru jsem měřil pak už zbývají jen ty malé kapacity ...

#51 Příspěvek od **ok1hga** » 28 pro 2020, 10:56

milavla píše:Multivibrátor nemám mám jen normální nf generátor. V čem se to vlastně liší?

liší se v tom, že mulťák má velký obsah harmonických kmitočtů a lze jím zkontrolovat i MF 455kHz i 10,7MHz . . .
od kolika do kolika ti chodí ten tvůj NF gener ?

milavla píše:Ten mf am filtr je ta bílá krychle s nápisem Toko?

. . . ne.

milavla · #52 Příspěvek od **milavla** » 28 pro 2020, 12:20

Aha takže se tím vlastně nasimuluje signál, který by tam měl být a pak se hledá kde se ztrácí. Já mám jen generátor ve slyšitelném nf pásmu to je v tomhle případě asi k ničemu.
Na tohle sám asi fakt nepřijdu, ale děkuji všem za pomoc a rady...

Kremik · #53 Příspěvek od **Kremik** » 28 pro 2020, 16:56

To fakt nedáš dohromady dva trandy, čtyři odpůrky a tři kondíky?

#54 Příspěvek od **ok1hga** » 28 pro 2020, 17:22

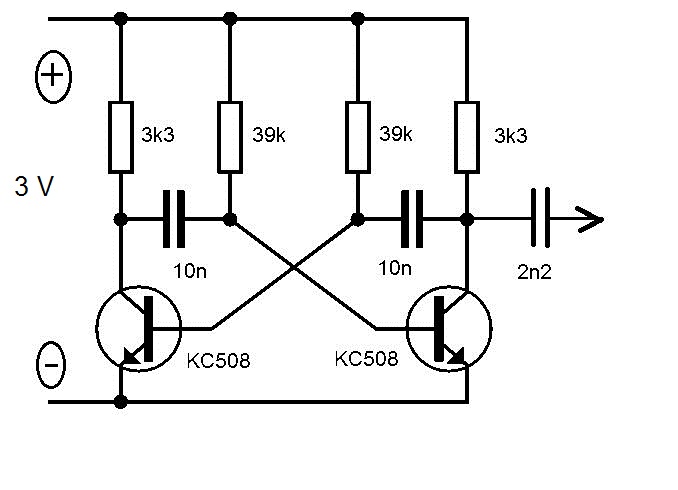

nějak takto . . .

#55 Příspěvek od **Hill** » 28 pro 2020, 19:27

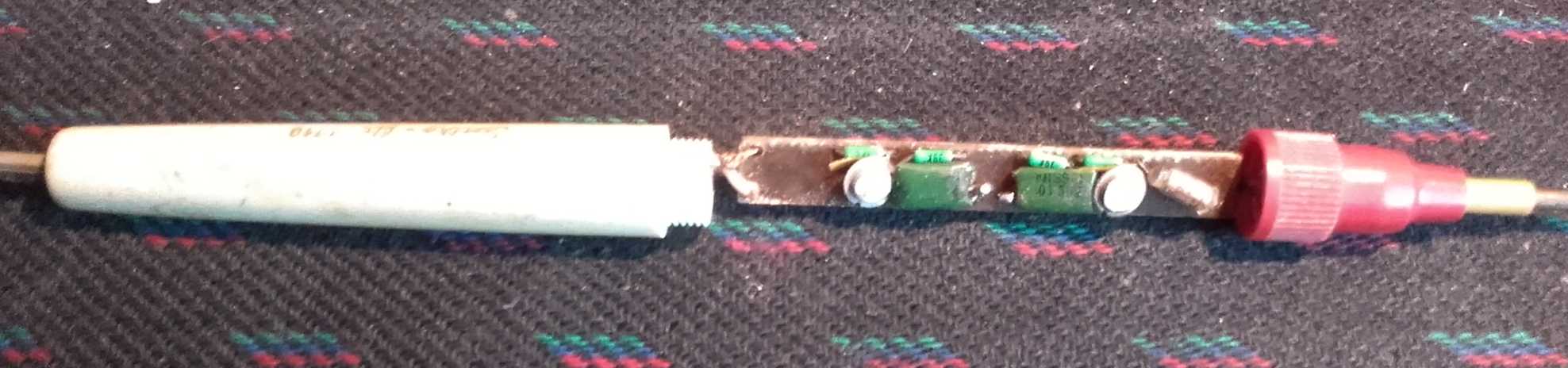

Jestli nepočítáš s dlouhodobým používáním, klidně to můžeš realizovat jako vrabčí hnízdo na prkýnku.

milavla · #56 Příspěvek od **milavla** » 29 pro 2020, 12:38

Tak já to ještě zkusím asi ty součástky dám z toho co mám doma nějak dohromady. Rezistory budu muset nakombinovat sériově a paralelně, ale ty tranzistory mám jen kc507 můžu je použít? A na co je tam ta výstupní kapacita 2n2 to je jako vazební kondenzátor? Mám jen 1n5 nebo 3n3.

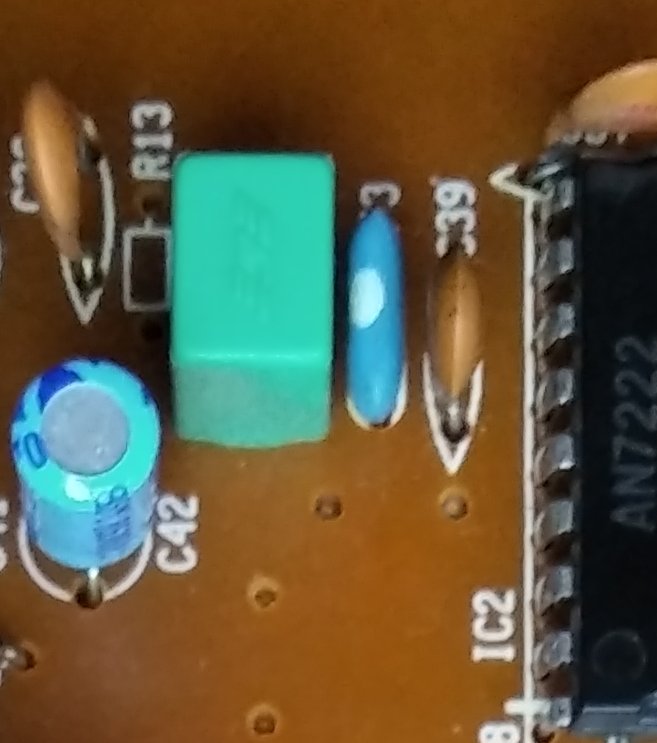

Ok1hga ta zelená součástka má zakrytý popisek, ale má jen dva vývody já myslím, že je to kondenzátor.

#57 Příspěvek od **Hill** » 29 pro 2020, 12:49

Jistěže můžeš. Funguje to s jakýmikoli TUN tranzistory, tady i s KC507.

#58 Příspěvek od **ok1hga** » 29 pro 2020, 13:19

a hodnota těch odporů taky není žádné dogma . . .
dej tam co máš doma a zkus to . . .
odpory v kolektorech cca 1k až 4k7
odpory do bází můžou být 22k až 100k
kondíky v bázích 10n až 47n
koondík výstupní asi 1n až 6n8
akorát je potřeba si uvědomit, že hodnoty bázových kondíků a odporů určují pracovní kmitočet multivibrátoru.
nejlépe je mít kmitočet 1 až 2 kHz aby to bylo dobře slyšet.
tento druh zapojení má na výstupu hodně harmonických kmitočtů, které pak
zasahují až do pásma mezifrekvence a jde pak indikovat její funkčnost.

milavla · #59 Příspěvek od **milavla** » 30 pro 2020, 12:53

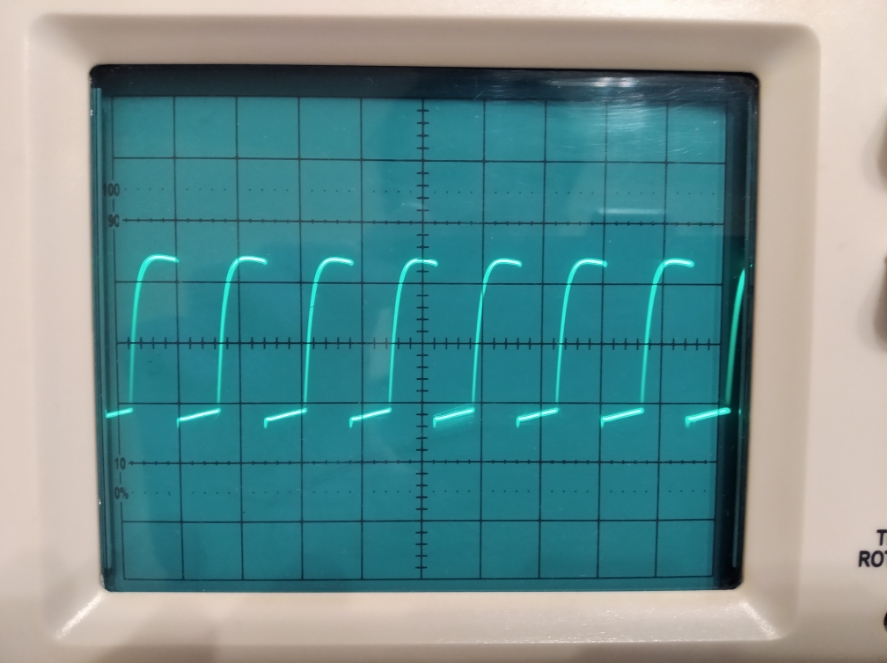

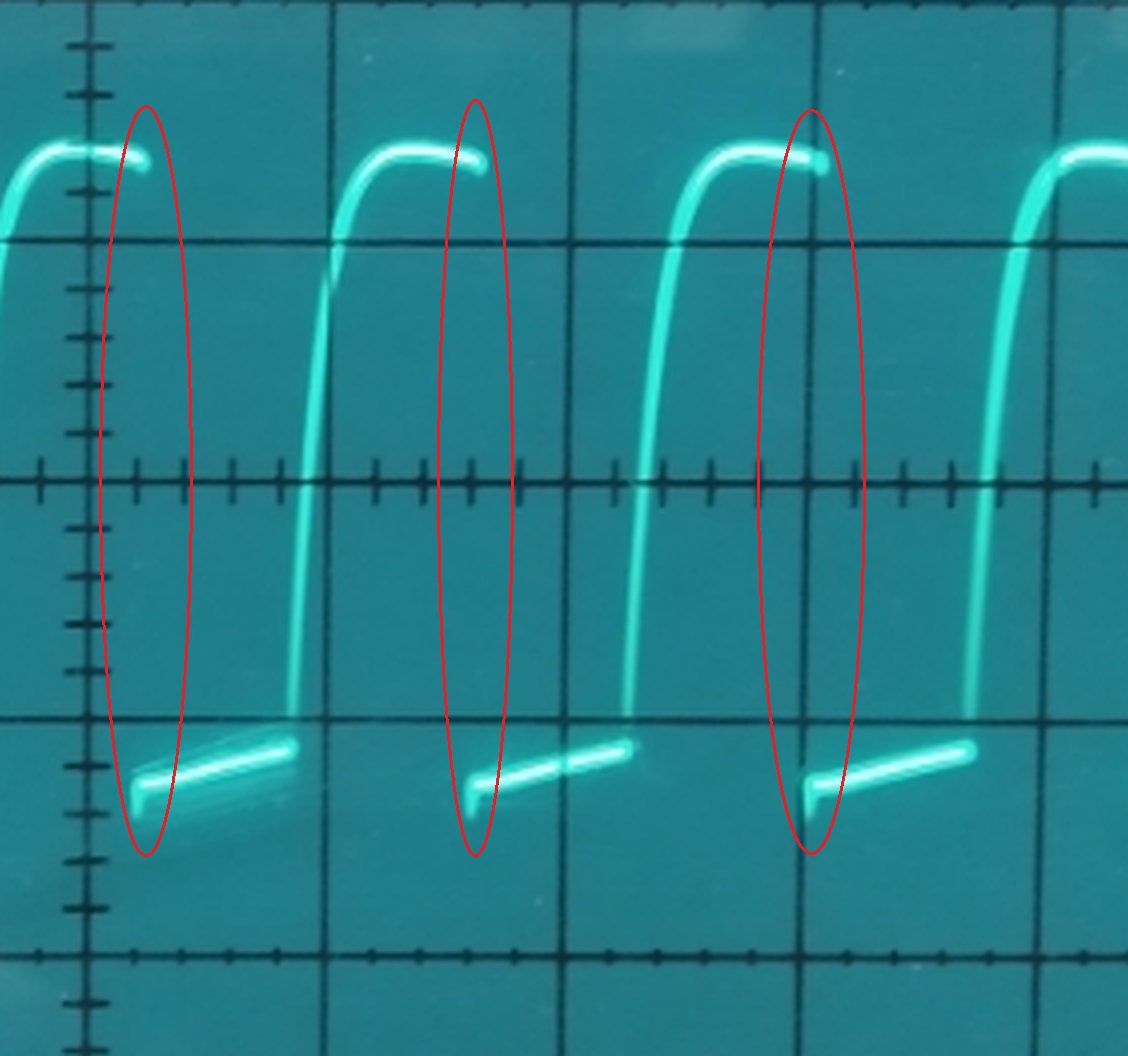

Mám to hotové. Jestli jsem správně přepočítal čas na kmitočet, tak by tam mělo být 1,4kHz. Akorát nějak nevidím ty vyšší harmonické... to jsou přece sudé nebo liché násobky základního kmitočtu?

#60 Příspěvek od **ok1hga** » 30 pro 2020, 13:33

milavla píše:Akorát nějak nevidím ty vyšší harmonické... to jsou přece sudé nebo liché násobky základního kmitočtu?

samozřejmě že ano . . .
zapni nějaké rádio na středních vlnách a strč to do antény.
