Stavba transiwattu - prosím o radu. 2

[microlan]

A při 46V jsi korigoval symetrii?

[vlastoTN]

Áno mierne som ju musel upraviť

[danhard]

Něco se nepovedlo, tak jsem to smazal.

[vlastoTN]

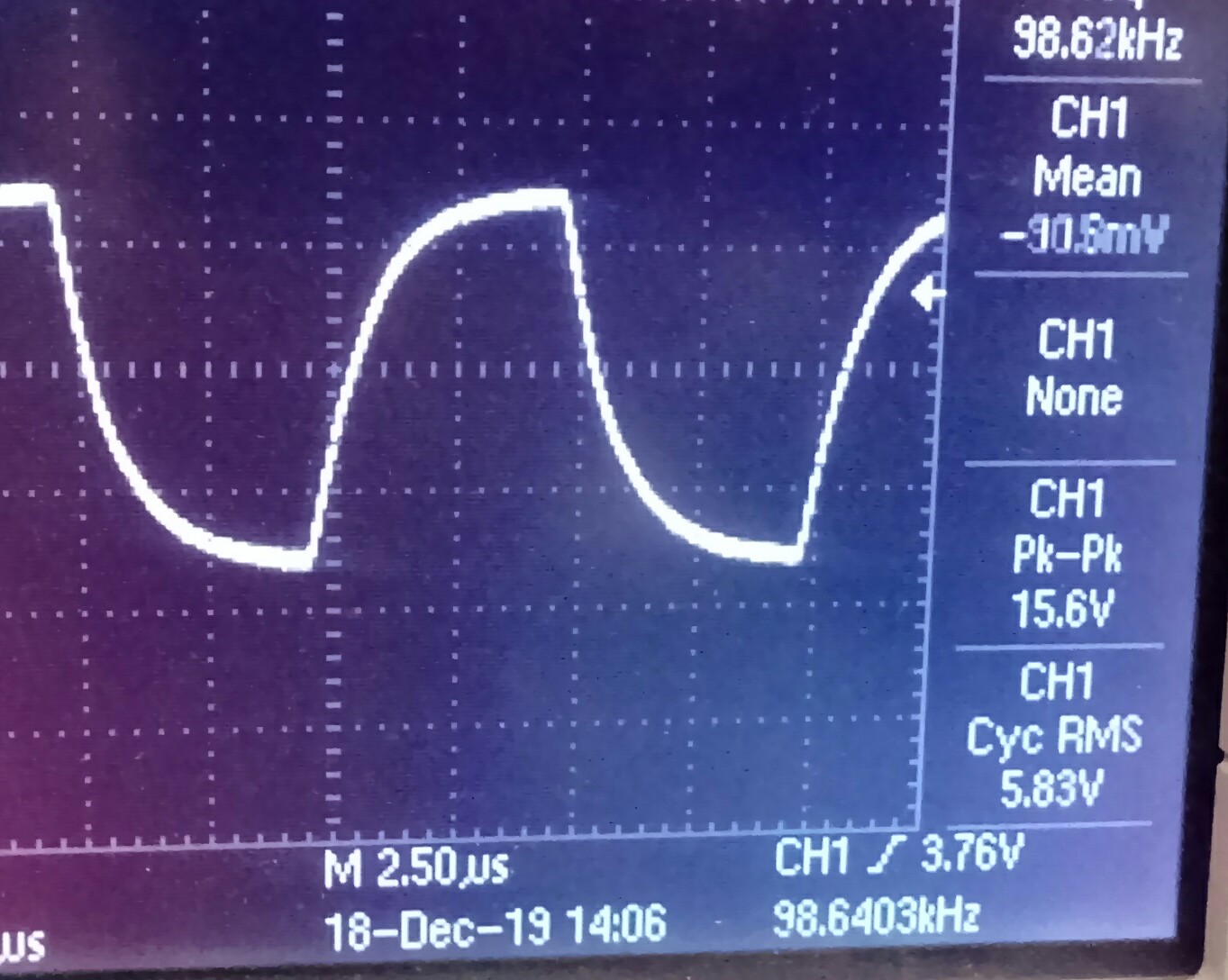

Skúšal som aj 100kHz ale nedal som do limitu len tých 15Všš.Na konci mám len KDčka.Ked som to skúšal tak to malo len minimálny pokles až pri cc 200kHz tomu už začal dochádzať dych.

[danhard]

V simulátoru tam naperu co chci bez obav

Na 100kHz obdélníku před limitací a v limitaci je vidět všechny nedostatky a vlastnosti zapojení, mohu je podrobně popsat, jestli to má pro někoho význam.
Při 100kHz sin by ještě těsně nedošlo k překročení limitních SR a nedalo by se to ukázat.

Je viděť, že i nesymetrické zapojení se blíží symetrickým limitům

[microlan]

Vánoce jsou tady, vánoce jsou tady...

[vlastoTN]

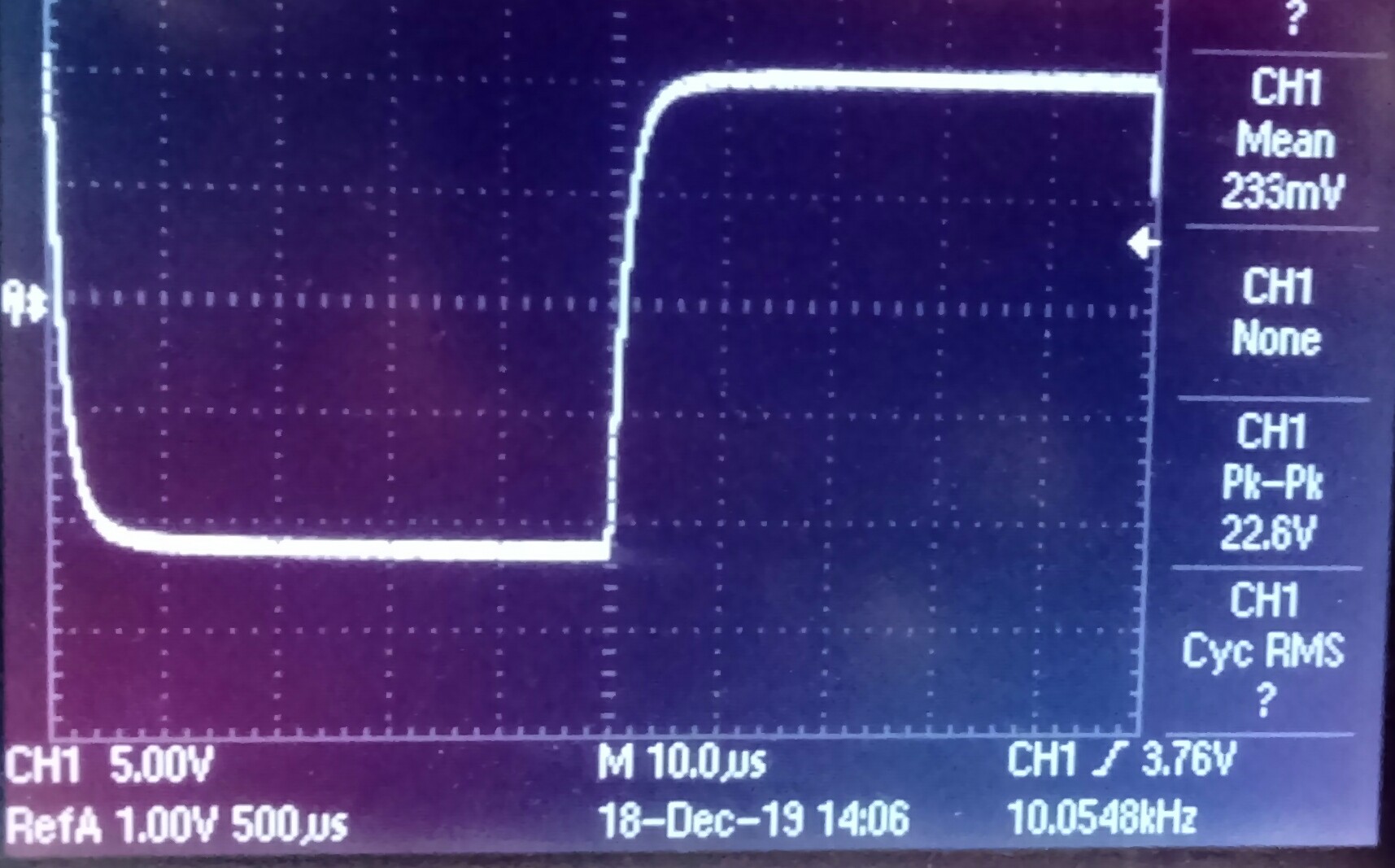

Vašku, popísať to môžte ale tak aby aj ja amatér,niečo stoho pochopil.Inak 10kHz"kreslí pekne".Čo treba pozrieť na tom 100kHz obdĺžniku?

[vlastoTN]

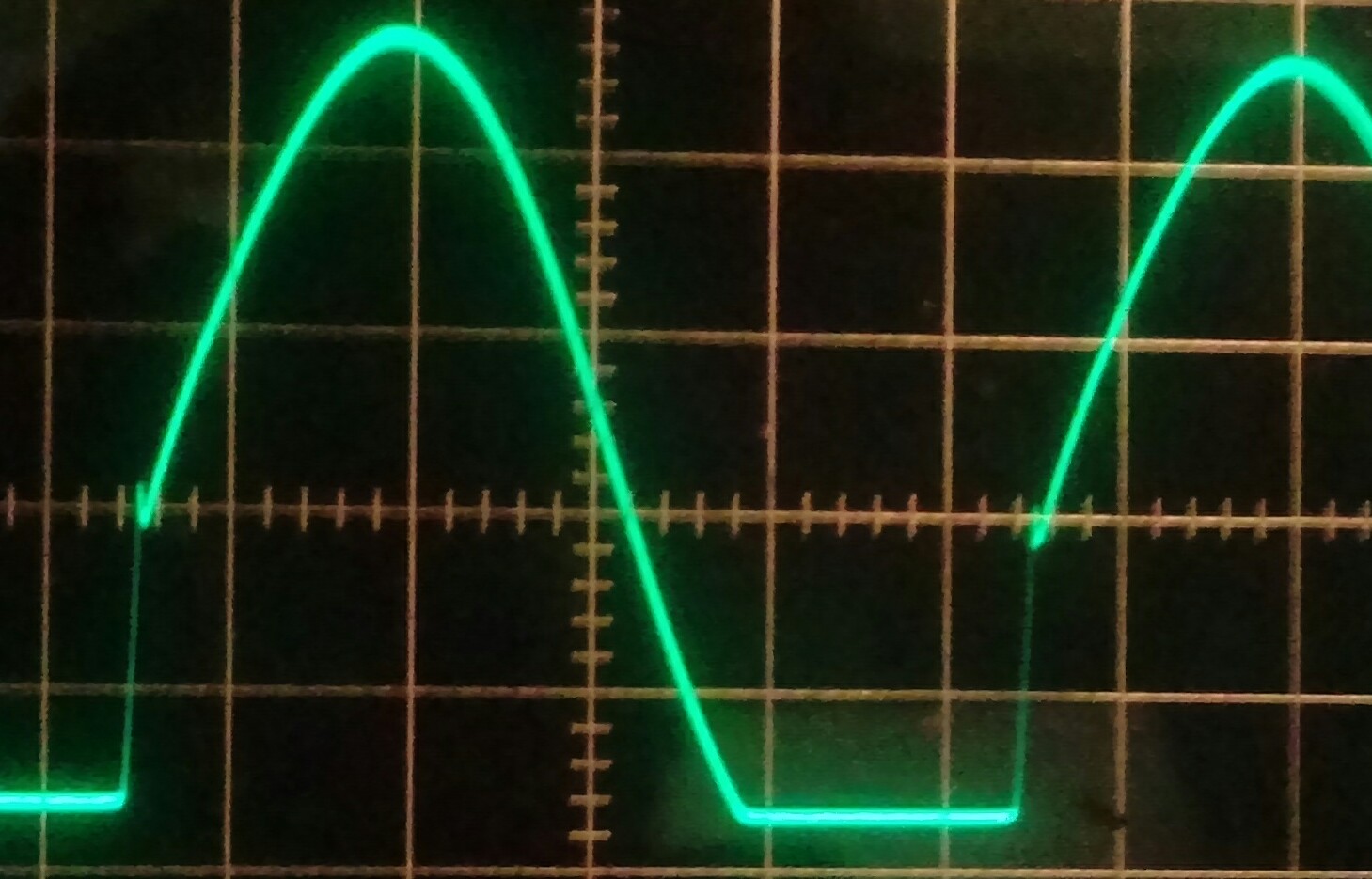

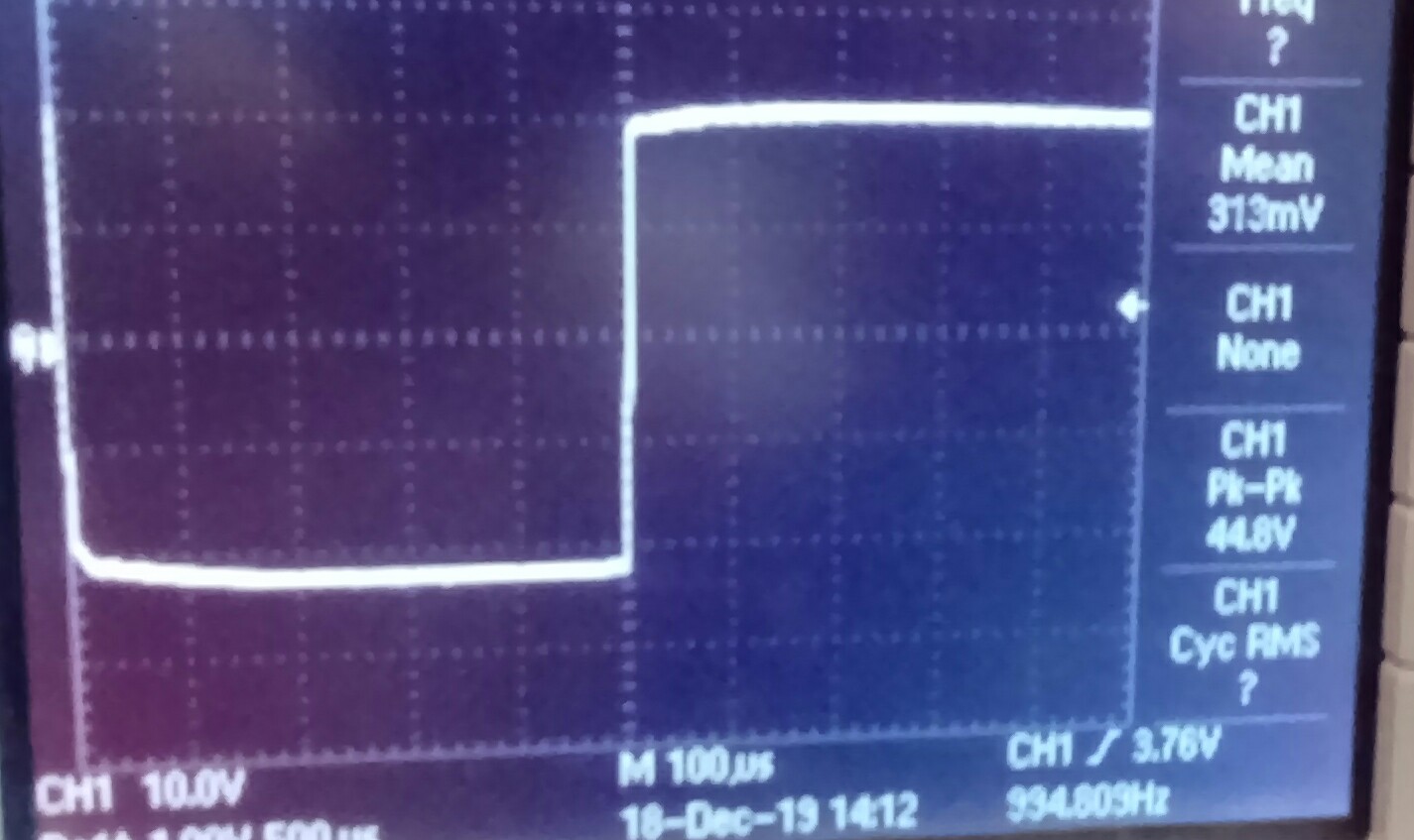

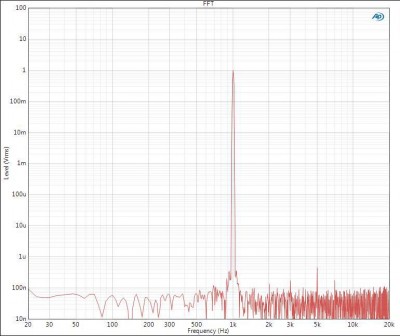

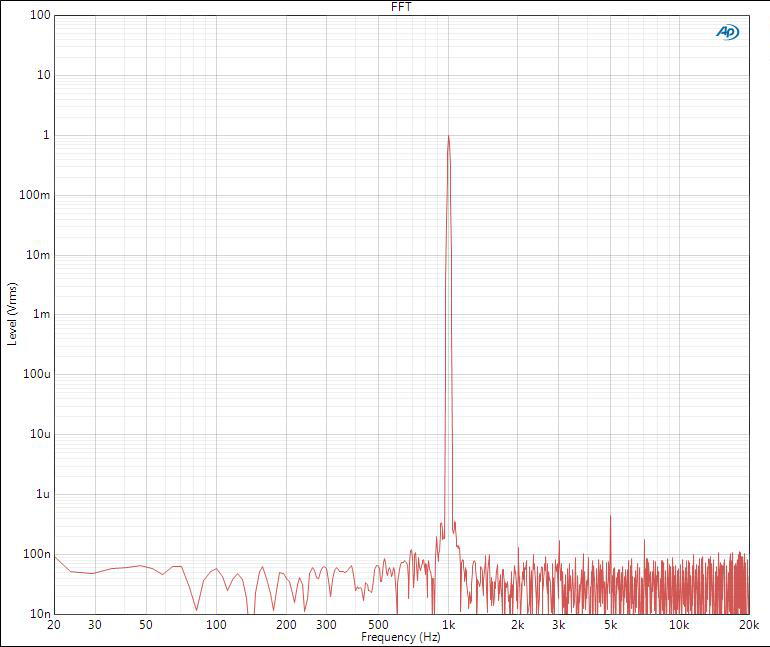

Na stabilizovanom zdroji sa to chová inak ako na klasickom.Som si to potvrdil na 1kHz som to oprel o 46V napájanie,žiaden zákmit. Na klasickom zdroji sa tam objavujú pri limitacii už určité prekmity. Neskúsil som však 10kHz a do roboty to už brať nebudem.

[vlastoTN]

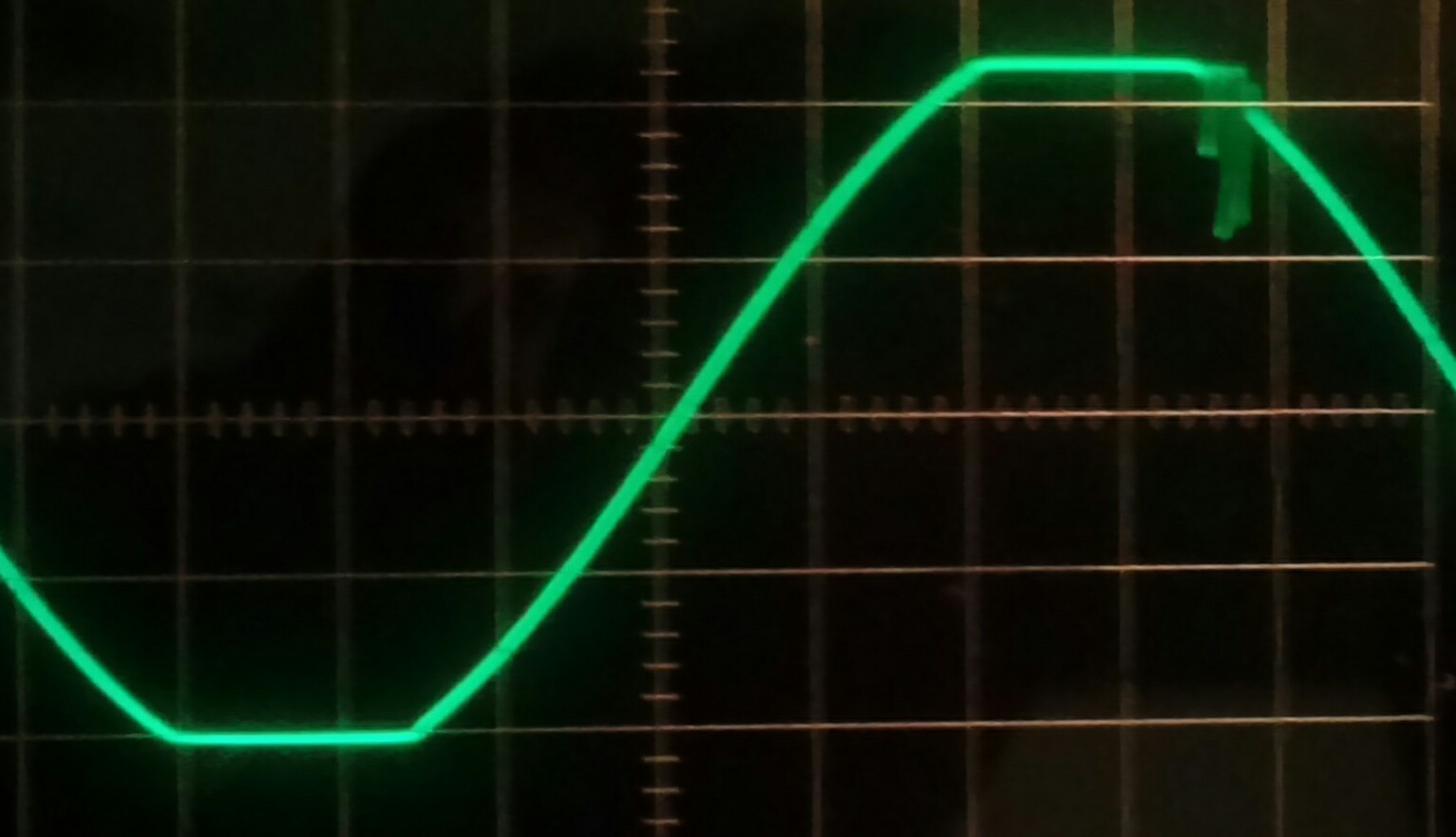

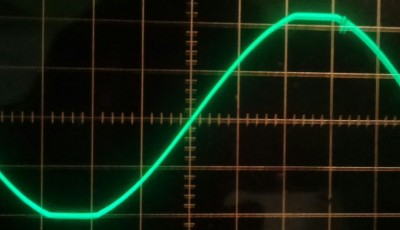

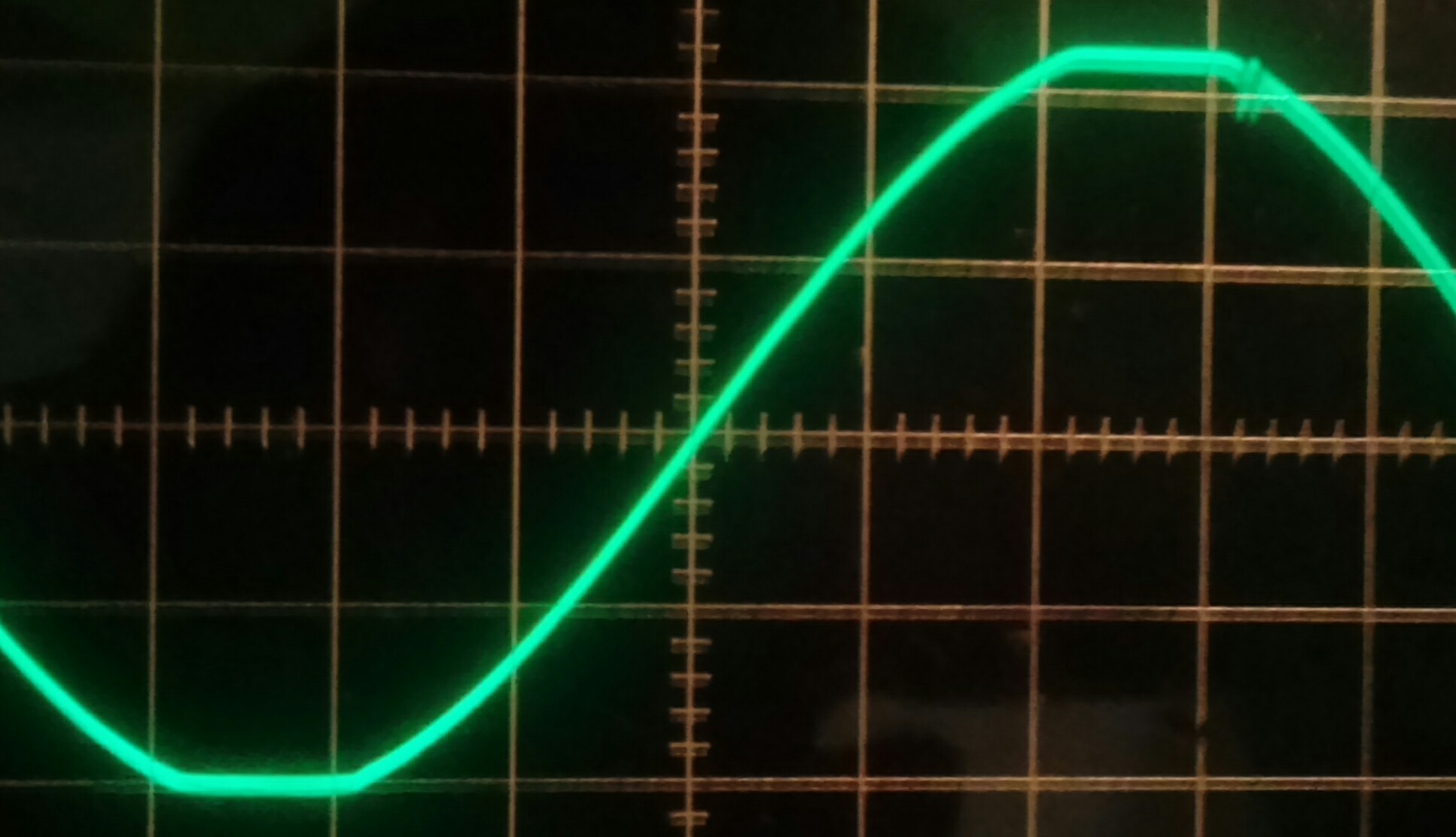

Spádalo to aj mne ale na 100kHz pri dosiahnutí šš k napájaniu(približne pri limitacii) Na 20kHz to robilo v limitacii taký odrth zo sinusovky. Takže som dorobil tú Vladovú diódu (z báze konca do báze budiča) môžem potvrdiť že to výrazne pomoho,už to nepadá ani na 100kHz. Robí to tam síce taký odtrh ale to by zas možno išlo nejako doladiť.

[sinclair]

Můj ty Bože. Takový hnus neleze ani z mizerných kvazošů z Vráblí

[vlastoTN]

Leoši, na 6 tranzistorou a trochu toho šrotu okolo to vôbec nieje zlé.
Ten prekmit v limitacii by snáď išiel odstrániť, zatiaľ som to však neskúšal. Na 1kHz tam nieje nič ani pri hlbokom prebudení.

[wili]

Můj ty Bože. Takový hnus neleze ani z mizerných kvazošů z Vráblí

Ano sinclair mas pravdu, neleze, pretoze pri 50k casto exoploduju

[danhard]

Návrh byl na maximální využití napájení a holt to někde dělá problémy.
S KU611 mi to v době tunění TW40 nedělalo.

Co to dělá je celkem jasné, jen je zapotřebí to odladit, asi budu muset vzít pájku do ruky.

Ale rozhodně nebude mít vrábelský zesilovač úbytky k napájení kolem 1,5V při plném výkonu, protože jen to protopí na emitorových odporech.
Taky nebude asi dostatečně tepelně stabilní s malým chladičem a 100C na chladiči (to je když syčí nasliněný prst).
A při 100kHz přebuzení se nezhroutí, naopak při 470R Rbe odporech odejde příčným proudem do křemíkového nebe.

Kromtoho jsou vrábelské zesilovače postaveny podle topologie Federmann, což jasně potvrzují antidatovaná schemata na tomto blogísku

[JMD]

Ved ale Vrábelské Tesly nemajú až toľko necností a už vôbec nie 470ohm Rbe alebo nejak vysoké hodnoty Re 0,18ohm

http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&p=1053938#1053938

[danhard]

AZK050, AZK051.
