tomu měření sice vůbec nerozumím kdy se co měří, ale vypadá to že máš s tím filtrem z Q11 oscilátor.
neměřeno znamená "neměřitelně málo" nebo měření ignorováno?
A Progressive Communication Receiver (QST1981/11)
Moderátor: Moderátoři
To nevím, kdy se co měří, já to měřila někdy před devátou.
Neměřeno znamená, že jsem to zkrátka neměřila, měřila jsem jen Uagc a šum podle ucha. Teď už to znova nezměřím, nebudu sundavat tu plechovku, když jsem jí tak pečlivě připájela.

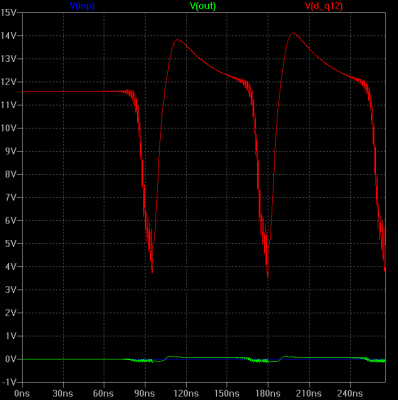

Edit: Jo, něco tam kmitá na 9,18MHz, ale kmitá to i bez filtru. Zkusila jsem vyhodit ten rezonanční obvod z D Q11 a vrátit cívku s 1k5 odporem, kmitá to stejně. Přestane to kmitat, když vyndám Q11 nebo Q12 nebo šlusnu na zem G1 Q11. Osciloskop připojenej skoro kamkoliv to kmitání taky zastaví. Mám teď přimotaný 3z. na cívce L12 a koukám na ně, to nemá na kmitání vliv a je tam hezky vidět. Zkusím rozdělit ty S Q11 a Q12, aby každej měl svý posouvací diody a blokovací kondík.
Neměřeno znamená, že jsem to zkrátka neměřila, měřila jsem jen Uagc a šum podle ucha. Teď už to znova nezměřím, nebudu sundavat tu plechovku, když jsem jí tak pečlivě připájela.
Edit: Jo, něco tam kmitá na 9,18MHz, ale kmitá to i bez filtru. Zkusila jsem vyhodit ten rezonanční obvod z D Q11 a vrátit cívku s 1k5 odporem, kmitá to stejně. Přestane to kmitat, když vyndám Q11 nebo Q12 nebo šlusnu na zem G1 Q11. Osciloskop připojenej skoro kamkoliv to kmitání taky zastaví. Mám teď přimotaný 3z. na cívce L12 a koukám na ně, to nemá na kmitání vliv a je tam hezky vidět. Zkusím rozdělit ty S Q11 a Q12, aby každej měl svý posouvací diody a blokovací kondík.
(Nejen) moje praxe právě je opačná, kmitá skoro vždycky všechno, pokud jsou to dost strmý součástky s velkou impedancí, než se to vychytá lepší konstrukcí a obvodovým řešením. S pomalým bipolárem to moc nehrozí. Proto jsem se divil, jak sem microlan dával obrázek toho našlapanýho hnízda se spoustou natahaných drátů, že to má zisk 90 dB a drží.
Do kterýho mixéru jde výstup mf zesilovače a BFO? Do druhýho, zas tolik jich tam na výběr není a první je celou dobu odpojenej, když má vyndanej tranzistor.
Edit: Jak se mají vlastně správně stavět tyhle modulový konstrukce? Desky mají po obvodu rozlitou zem, takže když je v rozích přišroubuju na uzeměný vodivý šasi, jsou s ním ve 4 bodech spojený. No a pak jsou ještě různě pospojovaný tenkým koaxiálem se signálama. Jak se má ten koax připojit, plášť na zem na obou stranách nebo jen na jedné? Na které? Na deskách jsou dírky na zem u každého výstupu.
V nf se řeší zemní smyčky, ale u vf mi to přišlo jako "čím víc uzeměný tím líp".
Edit: Jak se mají vlastně správně stavět tyhle modulový konstrukce? Desky mají po obvodu rozlitou zem, takže když je v rozích přišroubuju na uzeměný vodivý šasi, jsou s ním ve 4 bodech spojený. No a pak jsou ještě různě pospojovaný tenkým koaxiálem se signálama. Jak se má ten koax připojit, plášť na zem na obou stranách nebo jen na jedné? Na které? Na deskách jsou dírky na zem u každého výstupu.
V nf se řeší zemní smyčky, ale u vf mi to přišlo jako "čím víc uzeměný tím líp".
ty máš ten přijímač před sebou fyzicky na stole, já nevidím kde je který tranzistor vytažený, v pdf sice je jakési blokové schéma jenže.
pokud jsou moduly se zakončením charakteristickou impedancí 50 ohm měly by se souosé přívody tak zapojovat, plášť na kostru konektoru nebo průchodky nebo jak to je spojeno. V tom Fantomu nebo kde to bylo, byla změť drátů cik cak, ovšem to nikdo neví jestli to jsou třeba jen indikace nebo ss přepínání.
co tam tedy dělá ten šum, zpětný průnik BFO do mf?
pokud jsou moduly se zakončením charakteristickou impedancí 50 ohm měly by se souosé přívody tak zapojovat, plášť na kostru konektoru nebo průchodky nebo jak to je spojeno. V tom Fantomu nebo kde to bylo, byla změť drátů cik cak, ovšem to nikdo neví jestli to jsou třeba jen indikace nebo ss přepínání.
co tam tedy dělá ten šum, zpětný průnik BFO do mf?
