lesana87 · #541 Příspěvek od **lesana87** » 22 črc 2018, 20:40

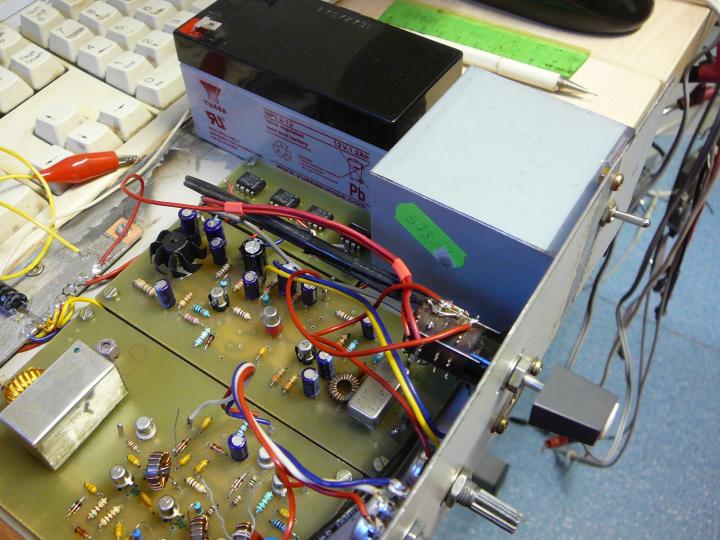

BFO zlobí, tak šly na samotku do boudy.

Crifodo · #542 Příspěvek od **Crifodo** » 22 črc 2018, 21:04

lesana87 píše:Ale obdélník tam bude vždycky, dyť je ten mixér jako diodovej omezovač. To už je snad dávno vyřešený.

aha, to jsem nepostřehl, že ten šíleně přebuzený buffer je pryč.

v simulaci je 5MHz a 5.2MHz, dva vysoký kmitočty se blbě posuzujou.

Crifodo · #543 Příspěvek od **Crifodo** » 23 črc 2018, 00:04

microlan píše::lol:

//A by to neusnulo, tak připomenu, že v simulacích od crifoda chybí kondenzátor mezi R9 a R11,12. S tímto a odpory 22R místo 2k2, bázový dělič 10k/2k a ac vázaný detektor AGC by to mohlo fungovat.

ten kond na 47R odporu mi neukazoval žádnou změnu na funkci, taky záleží v reálu na vlastnostech napájení, ale dost velký rozdíl je jestli jsou g2 blokovány 10n a nebo 100n.
A v simulaci není tatáž hodnota integračního kondu v kolektoru Q16 jako ve schematu, je otázka jak ten elyt 10uF filtruje to, co tam proleze z toho diferáku kde je prasečí amplituda na L12.

lesana87 píše:BFO zlobí, tak šly na samotku do boudy.

nějaká asociace z ústavu nápravný výchovy?

danhard · #544 Příspěvek od **danhard** » 23 črc 2018, 05:33

Obdélník balančnímu směšovači jaksi nevadí, pokud je symetrickej

Balanční mixer nesměšuje na nelinearitě, ale tím, že přepíná polaritu.

Kvůli stabilitě ale potřebuješ, aby nelimitoval vlastní oscilátor.

microlan · #545 Příspěvek od **microlan** » 23 črc 2018, 07:37

Crifodo: ten kond na 47R je bez vlivu pokud jsou emitoraky 2k2 , ale s 22R to vliv má

//ještě bych testnul ty 10n bloky jakou mají impedanci na vyšších kmitoctech protoze ty parazity kolem 80 MHz by tomu nasvědčovaly, že nebudou vhodné

Crifodo · #546 Příspěvek od **Crifodo** » 23 črc 2018, 08:19

ta změna na 22R ovšem vyvolá takovou změnu ss poměrů, že se ten přímo vázaný ss zesilovač avc pak chová úplně jinak a chce to další změny, tím se dostanem nakonec k dost jinému rádiu.
Už ta změna ořezávacího bufferu opouští původní autorovy geniální myšlenky.

Crifodo · #547 Příspěvek od **Crifodo** » 23 črc 2018, 11:43

danhard píše:Obdélník balančnímu směšovači jaksi nevadí, pokud je symetrickej

Jak se projeví na funkci, hlavně na šumu, jestli těma schottkama teče 500 uA nebo do nich peru 10 mA?

danhard · #548 Příspěvek od **danhard** » 23 črc 2018, 12:50

A co má společného tvar průběhu napětí, proudu s jeho amplitudou ?

Crifodo · #549 Příspěvek od **Crifodo** » 23 črc 2018, 17:38

Velikost proudu by mě zajímala, pokud to souvisí s výkonem šumu který schottka produkuje. Nic moc se o tom nedá najít, většinou jen že "šumí méně". Něco málo jsem našel tady , jsou tam průběhy šumového čísla pro 20 uA a 1 mA.
Pokud ten obdélník z oscilátoru neseká harmoniky do vlastních vyšších pásem, tak je to asi jedno.
Ještě jsem něco našel obecně o směšovačích, optimum konverzních ztrát vychází mezi 5 a 10 dBm to by odpovídalo tomu popisu. http://www.hp.woodshot.com/hprfhelp/4_d ... /an995.pdf

danhard · #550 Příspěvek od **danhard** » 23 črc 2018, 18:02

Ale ty harmoniky tam seká ten diodovej mixer sám, dyť se podívej, co tam má Lesana za obdélník, když to zatíží mixerem.
A ty pohledy na šum jsou asi tak při 2GHz, tam už nějakej obdélník nemá smysl, tam jsi rád, že tam proženeš sinus

Ale na tom nf do 30MHz to s obdélníkem umí menší šum při menších konverzních ztrátách. Jde sice jen o jednotky decibelů, ale jsou dobrý.

Taky by jste mohli vyzkoušet něco jinýho, než tu SBL-1.
http://www.elsy-cz.cz/docs/em-1_spec.pdf
a na product detector třeba MC1496.

lesana87 · #551 Příspěvek od **lesana87** » 23 črc 2018, 20:28

microlan píše:ještě bych testnul ty 10n bloky jakou mají impedanci na vyšších kmitoctech protoze ty parazity kolem 80 MHz by tomu nasvědčovaly, že nebudou vhodné

Jaké parazity 80MHz?

Začínám v tom být úplně ztracená.

Mám generátor jen do 10 MHz a to se chovají jako 10nF.

Crifodo · #552 Příspěvek od **Crifodo** » 23 črc 2018, 20:50

danhard píše:Taky by jste mohli vyzkoušet něco jinýho, než tu SBL-1.
http://www.elsy-cz.cz/docs/em-1_spec.pdf
a na product detector třeba MC1496.

je to dost drahý a má to nesympatickej sokl pro bastlení na krátkých vlnách jednostranných deskách, ale ten signální generátor mají kluci běchovičtí moc pěknej.

Crifodo · #553 Příspěvek od **Crifodo** » 23 črc 2018, 21:36

lesana87 píše:Jaké parazity 80MHz? Začínám v tom být úplně ztracená.
Mám generátor jen do 10 MHz a to se chovají jako 10nF.

při přebuzení mf ti to zamitávalo na 83 MHz http://www.ebastlirna.cz/modules.php?na ... 399#966399

danhard · #554 Příspěvek od **danhard** » 23 črc 2018, 23:20

http://www.elsy-cz.cz/index.php?option= ... &Itemid=34
Taková AD831 přijde taky na pětikilo

Oblíbenej byl taky S042P, nebo SA612A.
Nebo jsme to bastlili ze dvou MA3006, můžu dodat

Já jsem měl vstupní mixer zbastlenej ze dvou CF300 a před tím předzesilovač taky se dvěma CF300

Crifodo · #555 Příspěvek od **Crifodo** » 23 črc 2018, 23:24

MA3006 někde taky ještě mám asi dva kousky, ale myslím že už mají větší cenu sběratelskou, bylo by mi líto je třísnit pájkou.
obdržel jsem konečně ty KAS44, tak ještě někde vybádat poskytovatele amidonů a možná by se dalo přesedlat od simulace k syrový realitě.
