V čem kreslit DPS

Zpráva

vaclavpe · #61 Příspěvek od **vaclavpe** » 22 led 2025, 18:37

Popravdě, já autorouter nepoužívám. Mé zkušenosti jsou, že takový výsledek je neoptimální.
Pokud uděláte dobře rozmístění součástek, routing už je pak snadný. Placement je složitější a na autoplacement snad tooly ani nejsou.

#62 Příspěvek od **Cust** » 22 led 2025, 21:35

Autorouteru se vyhni. To je dobré na 64 bitové sběrnice na 12 vrstvém tišťáku.
Po tom co si zkusíš něco nakreslit zjistíš, že není problém naroutovat ani 500 součástek a vlezeš se i jen ne dvě vrstvy mědi.

HF_Tech · #63 Příspěvek od **HF_Tech** » 22 led 2025, 21:47

Cust: Tobě se to kecá, ty na to máš doktorát...

#64 Příspěvek od **Cust** » 22 led 2025, 22:08

Prdlačku, v obvodařině jsem samouk... Tišťáky mě donutili vyrábět zákazníci. Holt jsem si založil IČO, tak jsem do toho musel, abych nebyl za blba

Samozřejmelě základy/teorii mám ze školy.

martinkopp · #65 Příspěvek od **martinkopp** » 23 led 2025, 18:57

Autorouter je většinou k ničemu. 80% času strávíš rozmisťováním součástek a to ti žádný autorouter neudělá. Navíc málokdy je možné spoje tahat nahodile jako to dělá autorouter, potřebuješ mít pořádně navržené napájecí větve, nemůžeš tahat signály ze senzoru pod spínaným zdrojem apod. Prostě musí se u toho přemýšlet.

Samozřejmě najdou se i aplikace kdy autorouter pomůže, jako třeba když děláš klávesnici z mnoha tlačítek, tam je celkem jedno co kam vede, nebo si naroutuješ základ a na zbytek spustíš autorouter, ale těch případů je málo a výsledky jsou dost nevalné.

HF_Tech · #66 Příspěvek od **HF_Tech** » 23 led 2025, 19:49

To jsi ještě neviděl, jak autorouter navrhuje motherboard.

martinkopp · #67 Příspěvek od **martinkopp** » 23 led 2025, 20:18

to neviděl nikdo.

#68 Příspěvek od **rnbw** » 23 led 2025, 20:19

Myslis, ze tie tisice spojov robi niekto rucne?

martinkopp · #69 Příspěvek od **martinkopp** » 23 led 2025, 20:55

Jakože chceš nechat na autorouteru napájeci zdroj s proudy v desítkach až stovkách ampér? Nebo aby si gigahertzové sběrnice routoval jak se mu zamane? Ono když si nataháš napájení, sběrnice, diferenciální páry a důležité signály které nemohou vést kudykoliv, už tam toho k routování moc nezbude.
Samozřejmě jsou nástroje které pomáhají např. při routování sběrnic, ale to bych autorouterem nenazýval.

HF_Tech · #70 Příspěvek od **HF_Tech** » 23 led 2025, 21:05

Právě že, ty gigabytové sběrnice s řízenou impedancí už nemá člověk šanci ručně naroutovat vůbec. Počítači to taky zabere poměrně dost času než se mu to povede.

martinkopp · #71 Příspěvek od **martinkopp** » 23 led 2025, 21:36

Jj, ty sbernice se ruco v zadnem pripade nekresli, musis ale rucne ukazat kam a jak je chces tahat, takze je to spis jen takova pomucka. Nemuzes to nechat cele na autorouteru at je taha jak a kama se mu zamane.

p32 · #72 Příspěvek od **p32** » 23 led 2025, 22:09

Není nic jednoduššího než tomu zmetkovi nastavit platná pravidla.

Mikras · #73 Příspěvek od **Mikras** » 25 led 2025, 18:37

Tak se pokouším v tom KiCadu 8.0 nakreslit elementární schéma a bohužel se mi ani po 5 hodinách zoufalého snažení nedaří nakreslit propojky mezi součástkama. Tam, kde chci kreslit to nejde a tam kde nechci, to najednou vytvoří čáru, kterou nelze ukončit. No, je to grafický program a svoje obavy jsem už naznačil. Videonávody jsou asi pro jinou verzi a mám pocit, že ovládání je přizpůsobené pro Apple-isty, protože práce s myší je naprosto příšerná.

Takže asi zůstanu u tužky a čtverečkovaného papíru...

Nehledě na to, že jsem si chtěl zkusit nějaký návrh se staršíma součástkama a IO a to je doslova nemožné, protože tam nic nejde najít.

Nejde odněkud stáhnout nějaká knihovna českých nebo RVHP součástek?

#74 Příspěvek od **Cust** » 25 led 2025, 18:45

Nějak nerozumím, tahání spojů je ve všech verzích stejné. Zkus klávesovou zkratku w. To zahájí tažení spoje.
Knihovnu na RVHP součástky fakt bude tvořit jen šílenec. Navíc mají stejný pinout jako jejich západní vzory.
Já si do teď myslel, že jednodušeji už to nejde...

barnodaj · #75 Příspěvek od **barnodaj** » 25 led 2025, 19:30

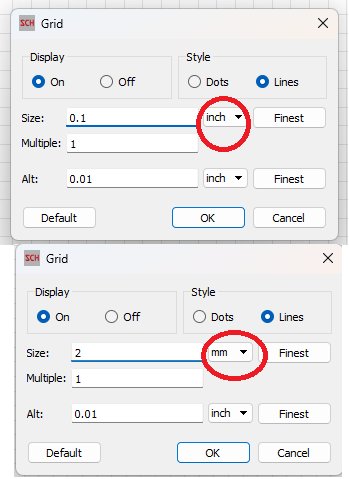

Je to málo pravděpodobné, ale v eagle jsem zažil u kolegy, který se učil s programem pracovat, že někdo - možná on sám - si změnil rastr pro kreslení na celé milimetrové míry a došlo k tomu že symboly navržené v amerických mírách (inch, mil) nešly spojovat. Proto že spoje, čáry, začínaly a končily mimo piny symbolů.
Předpokládám, že v programu KiCad jsou jsou rozměry v amerických mírách a mřížka, ve které se kreslí musí být taky.
Na obrázku je náhled chyby.
Jinak je pořád ke stažení freevarová verze Eagle.

https://www.instaluj.cz/eagle/starsi-verze
