555 píše:uz jsem si jich vsimnul.takze mam si jich vsimat a zamerit se na ne?
Aj,aj.Mimo jiné co jsem Ti napsal výše.
PHILIPS 29PT8521/12, chassis ES1.EAA
Moderátor: Moderátoři
tak jsem chtel tuto TV dnes resit podle schematu merit,ale zjistil jsem ze par elektrolytu vubec nesedi s tim co je ve schematu.třeba filtrace ŘKS byl osazen elit 150mikro a ve schematu je 100mikro a takhle to je jeste s par kondikama.Je pravda ze kdyz mi tato TV prisla poprve pod ruce tak uz v ni nekdo menil ty elity to bylo videt.tak nedjriv dam do poradku ty hodnoty jake maji byt.
tako konecne jsem objednal ty elektrolity jak jsem psal vyse.az prijdou tak je tam dam a uvidime.Byly v obvodu zdroje - na sekundáre a myslim ze jeste v RKS.Nasel jsem jich celkem 5 ktere se odlisuji. co byly na DPS a ve schématu.napsal jsem si na papírek poziční čísla a k tomu jaká hodnota tam patří,takže to bude OK,a pak teda uvidím co se bude dál.
všechny elektrolity co byly na DPS byly vždy o pár mikrofaradů více než je ve schématu.
a nebyly u těch pozicí ve schématu žádné tečky nebo hvezdičky,že by se třeba ty hodnoty těch kondů lišili podle obrazovky nebo tak.,takže to beru tak že to osadím tím co je ve schématu.
i u toho luxtronica jak jsem tu řešil dal někdo na filtraci ŘKS kondik 47uF misto 33uF ktery je podle schematu.A telka mela na kolektoru BU....96V a snazila se najet ale vypla do st.by az sem tam dal ten 33uF tak napeti se zvedlo a telka slapala.a slape dodnes.tak uvidime zde
všechny elektrolity co byly na DPS byly vždy o pár mikrofaradů více než je ve schématu.
a nebyly u těch pozicí ve schématu žádné tečky nebo hvezdičky,že by se třeba ty hodnoty těch kondů lišili podle obrazovky nebo tak.,takže to beru tak že to osadím tím co je ve schématu.
i u toho luxtronica jak jsem tu řešil dal někdo na filtraci ŘKS kondik 47uF misto 33uF ktery je podle schematu.A telka mela na kolektoru BU....96V a snazila se najet ale vypla do st.by az sem tam dal ten 33uF tak napeti se zvedlo a telka slapala.a slape dodnes.tak uvidime zde
-
otakarv
- Příspěvky: 3967
- Registrován: 30 srp 2008, 00:00
- Bydliště: Čierne pri Čadci
- Kontaktovat uživatele:
555 píše:i u toho luxtronica jak jsem tu řešil dal někdo na filtraci ŘKS kondik 47uF misto 33uF ktery je podle schematu.A telka mela na kolektoru BU....96V a snazila se najet ale vypla do st.by az sem tam dal ten 33uF tak napeti se zvedlo a telka slapala.a slape dodnes.tak uvidime zde
Jen tak pro zajímavost,měřil jsi ten kondík 47uF?Měl vůbec nějakou kapacitu,nebo ji měl menší jak 33uF?
dobrý den,přiznám se že v té chvíli jsem ho ani neměřil.jen jsem tam dal co tam patří.Ale ted jsem ho měřil a má kapacitu 46mikro
já právě myslel,když to řeknu úplně obecně tak,že když byl na filtraci kondík vlastně s vyšší kapacitou takže kvůli němu bylo právě na trandu mensí napětí než mělo.že ten kondík ty volty co tam chybeli jakoby ,,pohltil"a prooto to nešlo.
abych to teda řekl hodně obecně a srozumitelně
a právě zase když je třeba zase s menší kapacitou anebo uplne bez ni tak pousti dál zase vyšší napětí.je to tak ne?
já právě myslel,když to řeknu úplně obecně tak,že když byl na filtraci kondík vlastně s vyšší kapacitou takže kvůli němu bylo právě na trandu mensí napětí než mělo.že ten kondík ty volty co tam chybeli jakoby ,,pohltil"a prooto to nešlo.
abych to teda řekl hodně obecně a srozumitelně
a právě zase když je třeba zase s menší kapacitou anebo uplne bez ni tak pousti dál zase vyšší napětí.je to tak ne?
prosim vas ted jsem se zameroval na ty obvody z vn trafa na kterych nemam napeti.
odpory na pozicich : 3456,3493,3486,3450,3458 maji uplne jine hodnoty nez je uvedeno ve schématu.
jenže nejhorší je to,že ve schématu jsou uvedeny jiné hodnoty odporů než v té tabulce jak je rozpis součástek.tak nevím podle čeho je tam volena ta hodnota teda
muze nekdo prosim pomoci?
stáhnutý servisní manuál mám.
odpory na pozicich : 3456,3493,3486,3450,3458 maji uplne jine hodnoty nez je uvedeno ve schématu.
jenže nejhorší je to,že ve schématu jsou uvedeny jiné hodnoty odporů než v té tabulce jak je rozpis součástek.tak nevím podle čeho je tam volena ta hodnota teda
muze nekdo prosim pomoci?
stáhnutý servisní manuál mám.

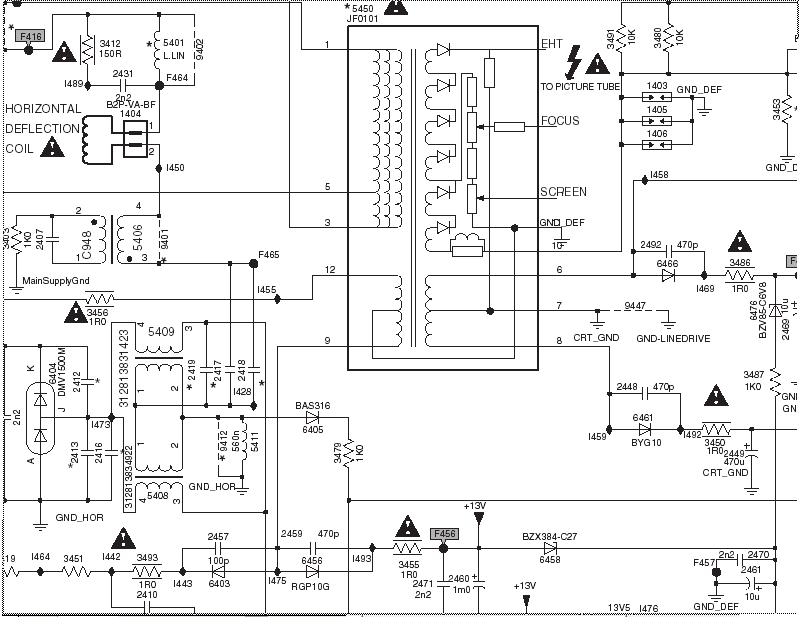

tak dal sem sem cast schematu kde se ty odpory nachazeji.
3456 ve schématu 1R0 nv tabulce 1,8K
3493 ve schématu 1R0 v tabulce 150K
3486 ve schématu 1R0 v tabulce 7,5K
3450 ve schématu 1R0 v tabulce 10K
3458 ve schématu 4R7 v tabulce 470ohmu
3455 ve schématu 1R0 v tabulce 8,2K
3456 ve schématu 1R0 nv tabulce 1,8K
3493 ve schématu 1R0 v tabulce 150K
3486 ve schématu 1R0 v tabulce 7,5K
3450 ve schématu 1R0 v tabulce 10K
3458 ve schématu 4R7 v tabulce 470ohmu
3455 ve schématu 1R0 v tabulce 8,2K
- Přílohy
-
schema.JPG- (97.21 KiB) Staženo 184 x
