Tesla Lotos 4211U-2 nesynchronizuje

Zpráva

riprex · #61 Příspěvek od **riprex** » 18 čer 2011, 09:50

Otáčel jsem nejdříve potenciometrem pak trimrem, oba se během otáčení neprojevují až na dorazu obraz nahoře poskočí trochu dolů. Oba dva jsou do obvodu zapojeny jak má být, nikde žádnej studeňák atp. Zkusím vyměnit PLC82 a zkontrolovat vybíjecí obvod.

riprex · #62 Příspěvek od **riprex** » 21 čer 2011, 19:13

Takže PCL82 je vyměněná znovu a stále to nepomohlo. Odpor R415 jsen nenašel, takže tam nejspíš není. V SM je vyznačen nad PCL82, ale v reálu tam není a ani tam pro něj nejsou díry. Z druhé strany taky není, takže předpokládám, že byl vypuštěn. To samé C404, taky tam není a nikdy nebyl.

EDIT: Tak jeden problém jsem ještě nevyřešil a je tu druhý - po výměně R409 přestalo fungovat vychylování. Televize s ním naběhla normálně a po chvíli zůstala jen vodorovná čára. Dneska se k tomu už asi nedostanu, zítra se na to kouknu.

#63 Příspěvek od **masar** » 21 čer 2011, 22:04

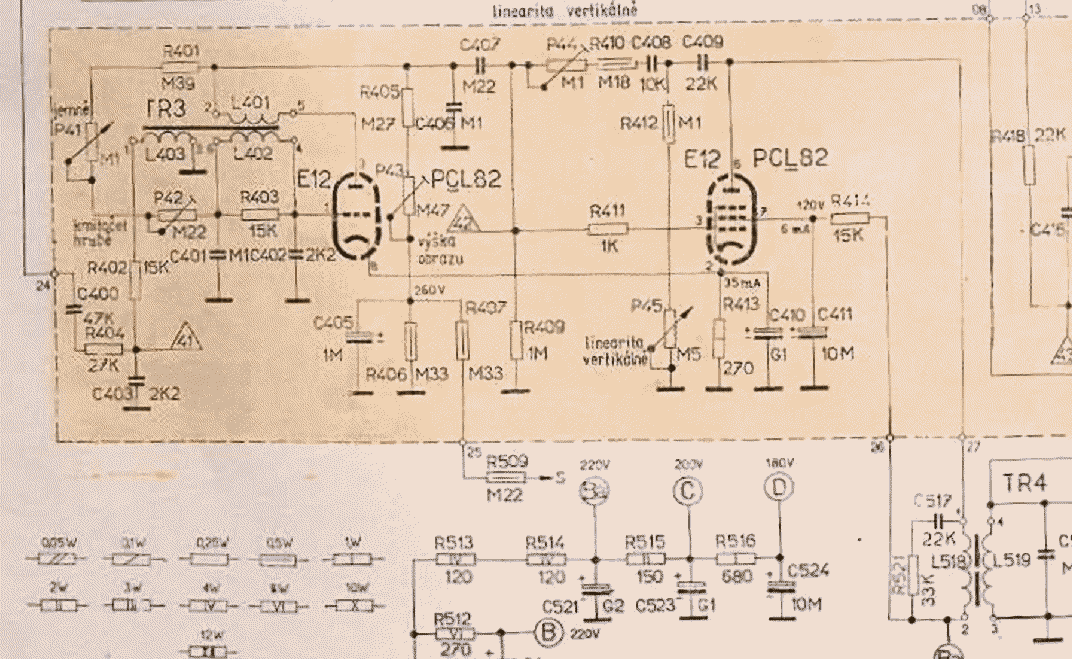

Takže máš asi variantu s propojenými katodami triody a pentody, viz obr.
A hledej znova a lépe závadu ve zpětné vazbě. Není prostě možné, aby byla uzavřena přes nefunkční regulační prvky. :wink:

Vezmi multimetr a připoj ho mezi spoj C408/C409 a kostru (ve vypnutém stavu tv) a měř odpor. Tento se musí při otáčení P45 plynule měnit od 100kOhmů až do cca 600kOhmů.
Podobně připoj hroty mezi spoj R410/C408 a řídící mřížku pentody (pin3). Při protáčení trimru P44 se musí odpor plynule měnit od 180kOhmu do 280kOhmu.
Pak ještě změř odpor mezi řídící mřížkou pentody a kostrou. Měl by být kolem 1Mohmu.
A to, že vysadil rozklad po výměně R409 nesvědčí o příliš kvalitní práci. :wink:

p.s. A také změř ten katodový proud 35mA (úbytek na R413) a paralelně k elektrolytům (všem) vyzkoušej zkusmo připojovat "zaručeně" dobré elektrolyty.

Tak zítra hrajeme V sobotu večer a v neděli ráno a pozítří hrajeme Včera, dnes a zítra!
Ona mně pořád říká, kdy hrajou a já nejsem v stavu se dozvědět,
co vlastně hrajou!

riprex · #64 Příspěvek od **riprex** » 21 čer 2011, 23:25

No troufám si tvrdit že za vypadnutí rozkladu nemůžu, protože tento vykazoval problémy už předtím, ale nakonec se vždycky rozběhl. Jediné co jsem udělal byla ta výměna odporu, protože ten původní měl vyšší hodnotu. Ono by to ale chtělo kompletně předrátovat, protože dráty jsou zpuchřelé a možná je závada v nich. Jenže dělat to je docela práce a na dlouho.

#65 Příspěvek od **masar** » 21 čer 2011, 23:40

Tak zpuchřelé dráty jsem ještě neviděl. :wink:

Problém může být ve studených spojích. Také bych zkontroloval podle schematu i hodnoty součástek v rázovém generátoru. Za těch 50 let se v tv "hrabalo" jistě mnoho lidí a nejsou tedy vyloučeny určité "úpravy" oproti schematu. :wink:

riprex · #66 Příspěvek od **riprex** » 22 čer 2011, 09:37

Tak dobře, nejsou spuchřelé dráty, ale izolace, která se rozpadá. Dráty jsou zkřehlé a lámou se

.

#67 Příspěvek od **masar** » 22 čer 2011, 12:24

Je možný také špatný kontakt v objímce elektronky. Pohybováním elektronky v objímce na všechny strany za chodu sleduj obraz, musí být stabilní, nesmí "probliknout". :wink:

riprex · #68 Příspěvek od **riprex** » 22 čer 2011, 17:53

Až zprovozním rozklad, zkusím to. Tento způsob ale zrovna rád nemám protože mě takhle jedna elka praskla a člověk, když to nečeká se docela lekne

.

#69 Příspěvek od **masar** » 22 čer 2011, 20:48

To máš pravdu. To se musí dělat opatrně, s citem. :wink:

riprex · #70 Příspěvek od **riprex** » 27 čer 2011, 16:28

No tak linearita mě zatím netrápí, rozklad furt nejede a nevim proč, zatím jsem nic špatného nenašel. Pozitivní zpráva je snad jen ta, že díky kamarádovi mám osciloskop Křižík T565 a signálovej generátor BM 365. Zkusím na to ještě kouknout, byl bych rád za nějákou radu. Díky za pomoc.

#71 Příspěvek od **masar** » 27 čer 2011, 17:27

Tady jsou rady celkem snadné. :wink:

Zkontroluj příslušná napětí na elektrodách pentody a triody.
Pokud má téci katodou 35mA (viz schema), musí na odporu R413 vzniknout úbytek podle Ohmova zákona(

) U= 35x270=9450mV=9,45V.
Uvědom si, že se jedná o nf zesilovač ve tř. A. Když zkusmo propojíš přes kondenzátor (např. 100nF) g1 pentody s jejím žhavením, měla by se vodorovná čára roztáhnout do nějakého rastru. Pokud ne, je závada v koncovém stupni. Jinak je to O.K. a závada je v triodové části, t.j. rázovém generátoru. Zde měř napětí na anodě. Pokud chybí, je vadný R509,R407,P43,R405, L401.
Jak vidíš, není "nič jednoduchšie". :wink:

riprex · #72 Příspěvek od **riprex** » 27 čer 2011, 20:27

Díky za odpověď. Na R413 jsou cca 2V, což je špatně bych řek. Při propojení g1 pentody s jejím žhavením 100n kondensátorem dojde k tomu, že nenaběhne vůbec nic a TV jen brumí. Předpokládám tedy závadu v koncovém stupni.

#73 Příspěvek od **masar** » 27 čer 2011, 21:29

No a co Ua? A Ug2? :wink:

Ještě je možné, že to napětí ze žhavení je příliš velké(a jas příliš malý), tak zkus ten kondenzátor připojit ke žhavení obrazovky (pin 1), tam je 6,3V~.
Zapoj trochu vlastní rozum.

riprex · #74 Příspěvek od **riprex** » 27 čer 2011, 21:38

Pro PCL82: at = 46V, gt 1V, ap = 1,5V, g2 = 66V. Ještě něco mám změřit? Jinak cítitelně se něco pálí.

#75 Příspěvek od **masar** » 27 čer 2011, 21:41

ap=1.5V to tě nezarazilo? Nenech to shořet. Asi se pálí trafo.
Není tu smajlík, co lomí rukama?
