Pri merani vystupu z trafa je v polohe prepinaca panelu 12V vystup strieda 19V a v polohe prepinaca 24V strieda 32V. Potenciometer reaguje v pohode R od 8,8kohm po 10,8kohm. Vyletoval som tyristory idem skusit ich test.
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#77 Příspěvek od lipko »

Oba tyristory BT152 su OK.
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#78 Příspěvek od lipko »

OK je aj dual dioda BYV42E.
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#79 Příspěvek od EKKAR »

lipko píše:.... Potenciometer reaguje v pohode R od 8,8kohm po 10,8kohm. ....
Ten potenciometr asi moc v pohodě nebude, nebo ho blbě měříš. Obvykle má 3 vývody - mezi krajníma naměříš jednu trvalou hodnotu, tomu se říká "nominální hodnota". Bejvá v řadě 1,0-2,5-5,0-10,0 krát samozřejmě násobky 10, některý výrobci nemají celejch "5", ale vyrábějí hodnotu "4,7". A pak mají střední)* vývod, kterej je spojenej s pohyblivým "jezdcem", kterým se dá posouvat po tý odporový dráze buď rovně = "tahovej potenciometr", nebo po části kružnice = "otočnej potenciometr". Výslednej efekt je takovej, že odpor mezi jedním krajním vývodem a tím pohyblivým jezdcem se mění podle polohy jezdce - když je jezdec na jednom krajním dorazu, mezi ním a tím krajem naměříš zkrat nebo skoro zkrat, zatímco mezi jezdcem a tím vzdálenějším krajem naměříš maximum = prakticky tu nominální hodnotu. KLdyž to otočíš obráceně, platí to taky obráceně. A když tím jezdcem pohneš kamkolliv mezi ty krajní polohy, vždycky musíš mezi jedním krajem a jezdcem naměřit část tý nominální hodnoty - a když nepohneš tím jezdcem a změříš odpor mezi ním a druhým krajem A OBĚ NAMĚŘENÝ HODNOTY SEČTEŠ, měl bys dostat zase tu celou nominální hodnotu. Ten jezdec tak odpor potenciometru vlastně DĚLÍ, proto se taky jednomu ze zapojení říká "dělič", ale to je TEĎ pro tebe moc vysoká věda. Musí ti ZATÍM stačit, že prostě ve kterýkoliv poloze potenciometru musíš naměřit mezi oběma jeho okrajema trvalou pevnou hodnotu bez ohledu na polohu jezdce a mezi oběma okrajema a jezdcem dvě hodnoty, který když se sečtou, dají zase tu celkovou = nominální.

Ještě doplním, že průběh odporový dráhy neboli velikost změny odporu v závislosti na poloze jezdce může mít několik různejch tvarů, tebe ale teď bude nejvíc zajímat průběh LINEÁRNÍ = takovej, kde když nastavíš jezdec doprostředka mezi oba krajní vývody (a je jedno jestli to bude poťák posuvnej nebo otočnej), tak od jezdce na obě dvě strany vůči koncům naměříš polovinu jeho nominální hodnoty. Možná se to bude maličko lišit ale furt to bude mezi 47-53% a ty dvě hodnoty se budou zase doplňovat na celkovou nominální hodnotu 1000% - tady by to mělo bejt těch 10kΩ.

Takže když se vrátíme k tvýmu měření a tvrzení, žes naměřil od 8,8 do 10,8 "kila", tak tam jednoznačně máš něco špatně - a nejspíš to bude v tom, že někde něco měříš blbě. Omrkni ten potenciometr, případně ho vyfoť na makrorežim a sem dej co je na něm za popisky. Pak se budem bavit dál.

)* existujou i potenciometry, kde je vývod jezdce na kraji trojice nebo šestice - ale zas, jsou to spešl extra součástky pro nějakou profesionálně produkovanou elektroniku a dokud nebudeš tuhle techniku servisovat, nemáš se k nim jak dostat. Pro tebe TEĎ A TADY stačí, že prostřední vývod je od "jezdce".
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#80 Příspěvek od lipko »

OK. Vecer to zmeriam znova.
Uživatelský avatar
hajeklubos
Příspěvky: 875
Registrován: 01 kvě 2008, 00:00
Bydliště: Praha 5

#81 Příspěvek od hajeklubos »

Asi jsem se nevyjádřil zrovna nejlépe. Tak ještě jinak. Označit a odpojit všechny dráty od potenciometru a přepínače. Takto do měření nemohou kecat další součástky z tišťáku.Průběh běžce potenciometru změřit na ohmy. Podle toho co jsi již naměřil tak by to mohlo být někde cca 0 až 10k. Raději se pro jistotu podívej na čísla na potenciometru ať se k tomu nemusíš později vracet.
U přepínače je přechoďák něco okolo 0.0něco. Hodnota 0.1ohm pro proud nedejbože 15A je už přechoďákem. Multimetrem přes Volty přechoďák nenaměříš a ten je sfiňa.
Luboš
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#82 Příspěvek od lipko »

Po odletovani kablov z otocneho potenciometru 10k ohm som na krajnych polohach nameral 10,6 kohmu. Ked som dal potenciometer do strednej polohy tak takmer zhodne bolo pri merani medzi strednym a krajnym kontaktom zhodne nieco cez 5k ohmom.
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#83 Příspěvek od EKKAR »

Ahá - už to chápeš? Měšil jsi potenciometr SPOLU s nějakou další součástkou, nejspíš s nějakým odporem nebo (třeba) P-N přechodem, připojenýma k tomu potencáku na desce. Už ti to napsal i Luboš - když měříš nějakou součástku, musíš buď počítat s ovlivněním měření nějakou další součástkou v bezprostředním okolí, nebi tu měřenou součástku musíš z obvodu co nejlíp odpojit.

No a teď by asi bylo nejlepší, kdybys vzal něco na focení a vyfotil vnitřek tý nabíječky, detailně i tu desku se součástkama z obou stran a pak ty fotky upnul sem, nebo na nějaký úložiště a sem dal odkaz. Ideální by bylo schéma, ale to nejspíš nemáš a pochybuju o tom, že bys ho dokázal z desky obkreslit tak, aby bylo pochopitelný. Že jsou tyristory, diody i poťák v cajku je sice hezký, ale funkce se musí posuzovat u celku.
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#84 Příspěvek od lipko »

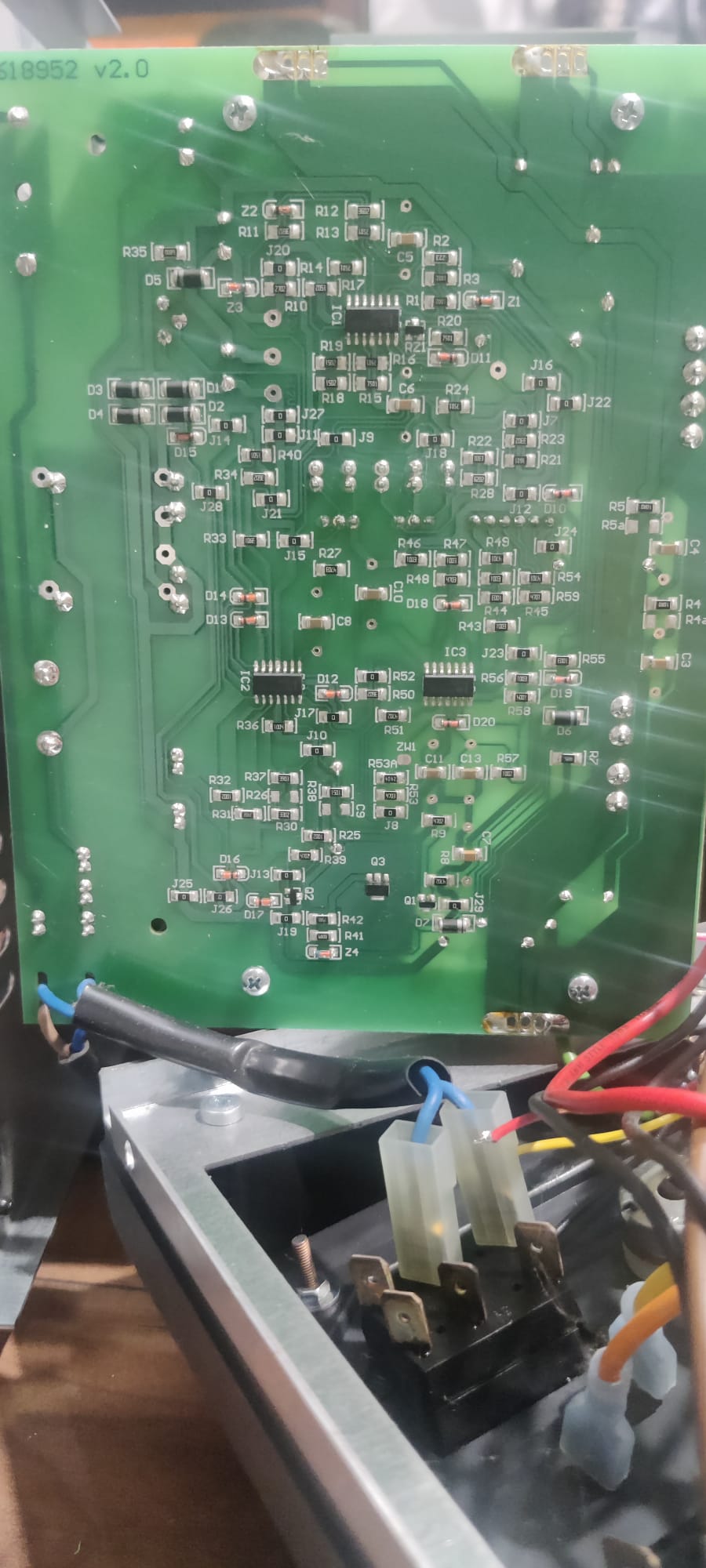

DPS
Přílohy
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#85 Příspěvek od lipko »

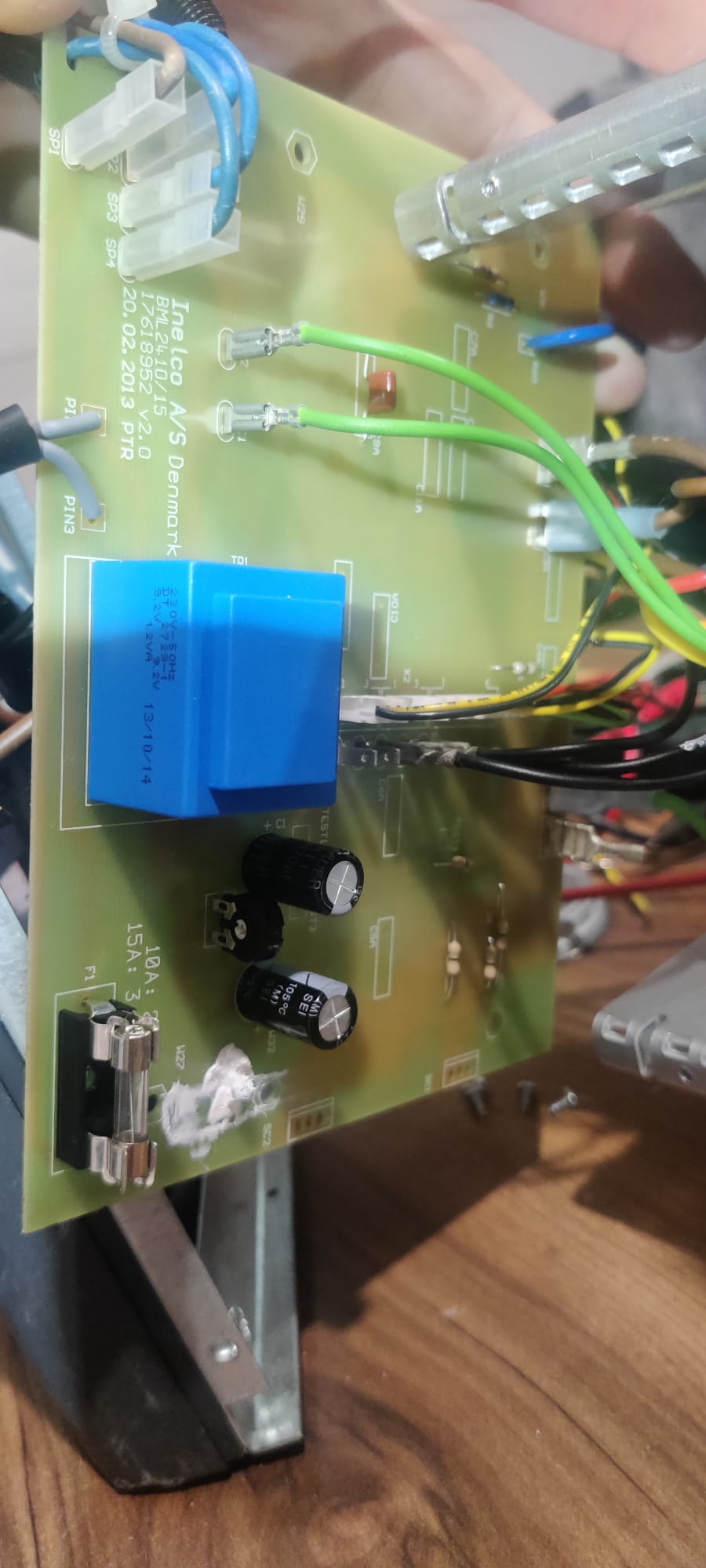

Druha strana
Přílohy
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#86 Příspěvek od lipko »

Po odpojeni som premeral aj ten prepinac 12/24. Je tam 0,0 ohmu prechdovy odpor. Meral som aj rucickovym merakom.
Uživatelský avatar
EKKAR
Příspěvky: 35012
Registrován: 16 bře 2005, 00:00
Bydliště: Česká Třebová, JN89FW21

#87 Příspěvek od EKKAR »

No, podle toho SMD smetí na DPS to je pjeknej vorloj, sice spousta těch SMD odporů je značenejch jako "0" neboli jsou to zkratový propojky sloužící ke spojení vodivejch cestiček, ale ty 3 švábi signalizujou cosik "strašně chytrýho". Bohužel na fotce není čitelný označení - chtělo by to aspoň opsat, když ne rovnou detaině vyfotit. Pokud tam je něco chorýho, výkonový prvky to nebudou, ty bejvají poměrně dost odolný, na rozdíl právě od těch řídících a ovládacích obvodů, kde stačí studeňák v RoHS pájení a funkce jde do kopru ...
Nasliněný prst na svorkovnici domovního rozvaděče: Jó, paninko, máte tam ty Voltíky všecky...
A kutilmile - nelituju tě :mrgreen: :mrgreen: !!!
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#88 Příspěvek od lipko »

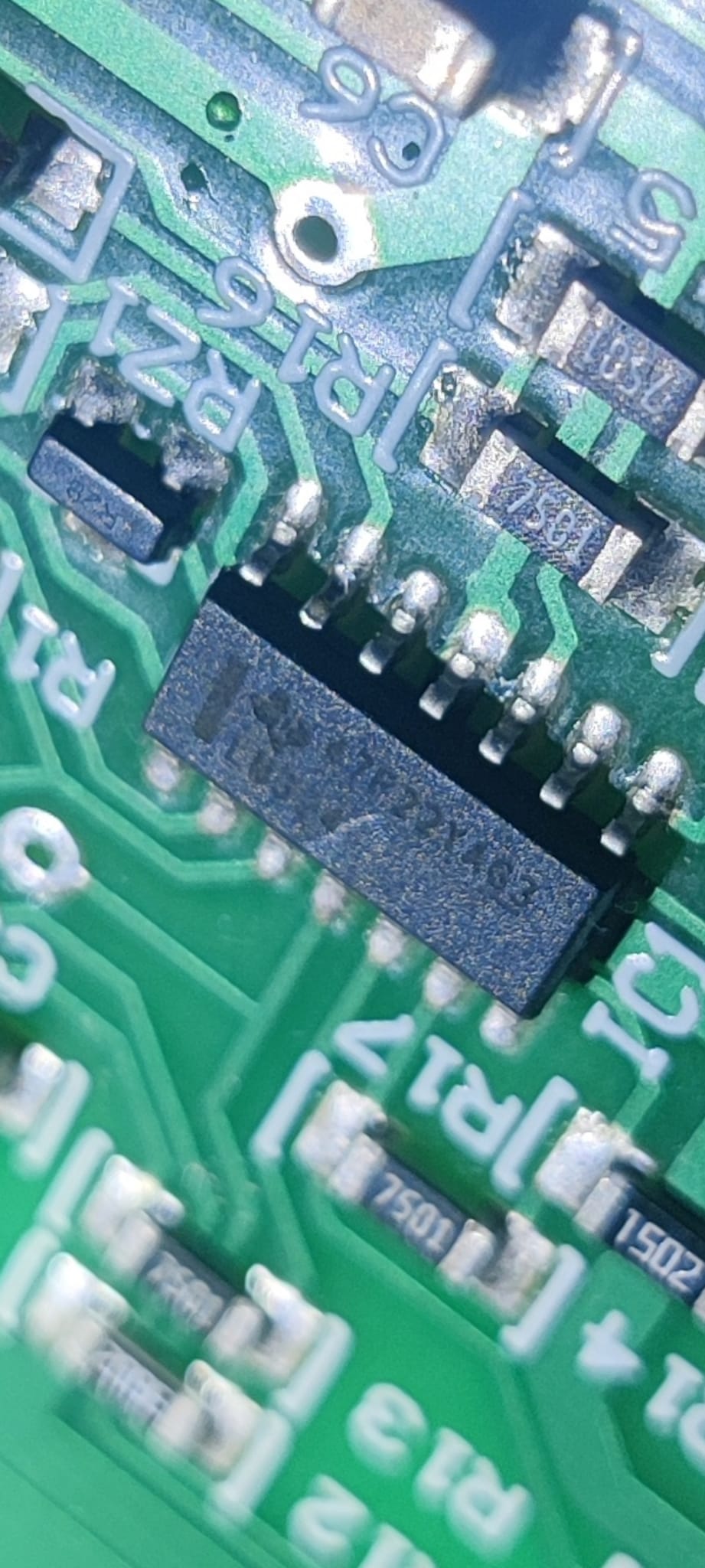

Vsetky tri svaby su rovnake.
Přílohy
Uživatelský avatar
rnbw
Příspěvky: 37417
Registrován: 21 bře 2006, 00:00
Bydliště: Bratislava

#89 Příspěvek od rnbw »

Na fotke je to necitatelne. Tieto veci je najlepsie fotit s bleskom a skusit viac uhlov.

Je to LM324 alebo co?
Uživatelský avatar
lipko
Příspěvky: 1134
Registrován: 25 čer 2008, 00:00
Bydliště: Zvolen SK

#90 Příspěvek od lipko »

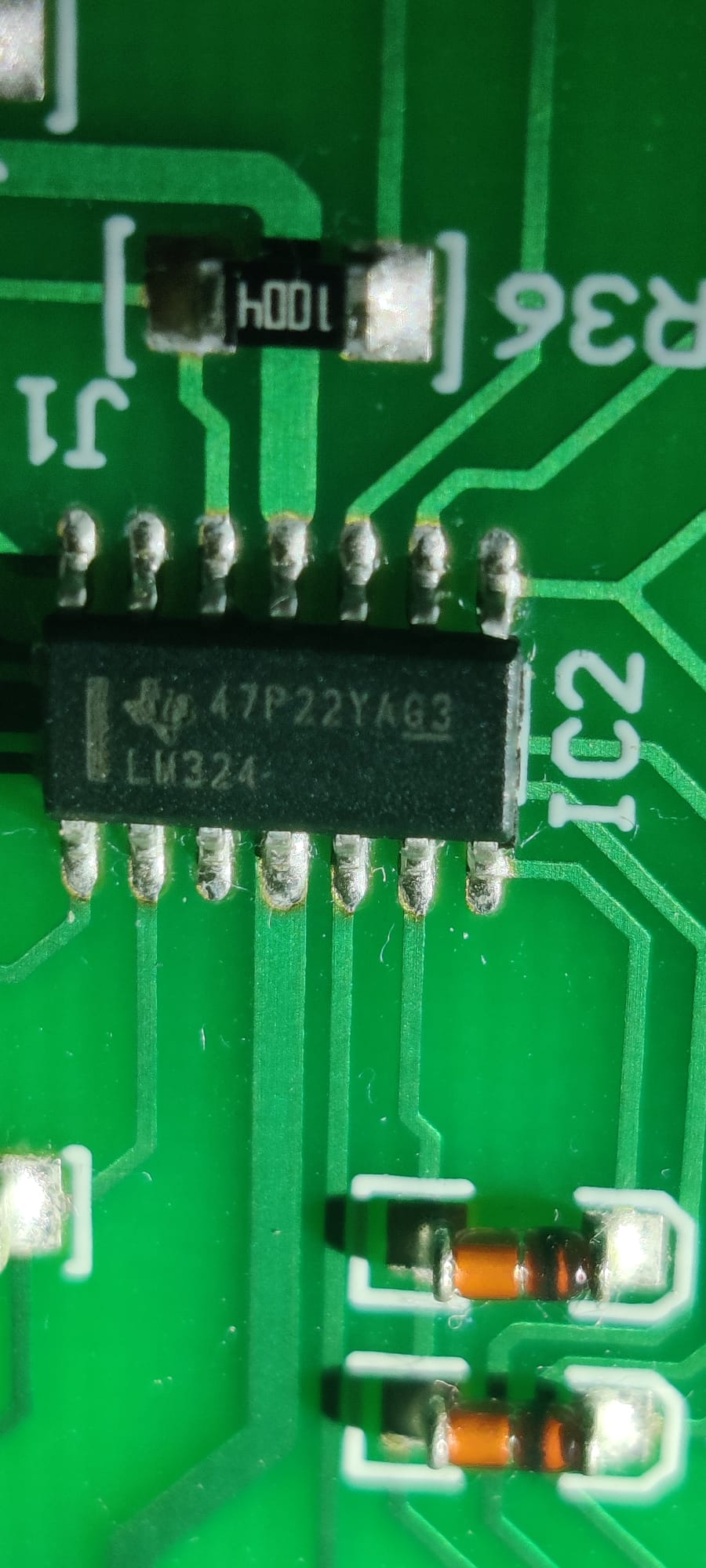

Ano, je to LM324.
