neziaduce kmitanie klopneho obvodu

Zpráva

#76 Příspěvek od **masar** » 23 bře 2016, 21:49

Pivo mám nejradši doma, po obědě. Ale díky, dej si i za mě. :beer:

Vladimir1955 · #77 Příspěvek od **Vladimir1955** » 23 bře 2016, 21:53

masar píše:Pivo mám nejradši doma, po obědě. Ale díky, dej si i za mě.

je ten odpor 680 nejaky kriticky?? nemozem najst 680....

Vladimir1955 · #78 Příspěvek od **Vladimir1955** » 23 bře 2016, 22:05

funguje to aj s odporom 560 a 2k2....nevadi??

#79 Příspěvek od **masar** » 24 bře 2016, 08:52

Nevadí.

Vladimir1955 · #80 Příspěvek od **Vladimir1955** » 24 bře 2016, 08:57

prave somto napijil uz na bateriu... bateria sa vybija , tera ma 12V , dioda nesvieti, asi pri 10V by mala zasvietit... potom zapnem nabijacku a mala by ostat svietit... uvidime...

Vladimir1955 · #81 Příspěvek od **Vladimir1955** » 24 bře 2016, 11:12

NO..cosi tam este neni dobre... pri poklese baterie na 10V dida zasvietila ..no po pripojeni nabijacky ihned zhasla... coz neni dobre... ci zase nejake napetove spiscky?? po pripojeni nabijacky stupne napetie na baterii na cca 12.5V... potom chvilku klesa a opet zacne stupat ..akoze sa nabija... na zdroji to fungovalo perfektne....no ten kondenzator tam este nemam na tom vstupe TL431...

samponek · #82 Příspěvek od **samponek** » 24 bře 2016, 14:55

Nechci se Vám do toho montovat, ale co tam nacpat LM324 ( 4x OZ, štěnica z PC zdroje) , jednu referenci třeba 5V a rozhodovací úrovně nastavit trimrama na vstupech + hysterezi ?

Vladimir1955 · #83 Příspěvek od **Vladimir1955** » 24 bře 2016, 16:59

samponek píše:Nechci se Vám do toho montovat, ale co tam nacpat LM324 ( 4x OZ, štěnica z PC zdroje) , jednu referenci třeba 5V a rozhodovací úrovně nastavit trimrama na vstupech + hysterezi ?

Hm ...to je na mna asi silna kava...ja som az taky dobry vyskumnik neni...

Duvsan · #84 Příspěvek od **Duvsan** » 24 bře 2016, 23:30

Šlo by to i s OZ, nemusí byť štvorica, stačí hociaká stará Tesla, ale dobré je to i takto. Ale ten kond k pinu 1 IO je dosť podstatný.
Ešte dotaz. D1 tam je potrebná? Ak by šla vypustiť, potom tam nemusí byť ani R6.

#85 Příspěvek od **masar** » 25 bře 2016, 09:29

Ono to jde různě zjednodušovat. Ostatně podobných zapojení s hysterezí lze navrhnout velké množství i podle toho, "co dům dal".
:wink:

Ani v tomto případě není D1 nezbytná, jen je s ní oddělena funkce R3 a tím i hystereze od "horního" prahu. :wink:

Vladimir1955 · #86 Příspěvek od **Vladimir1955** » 25 bře 2016, 13:51

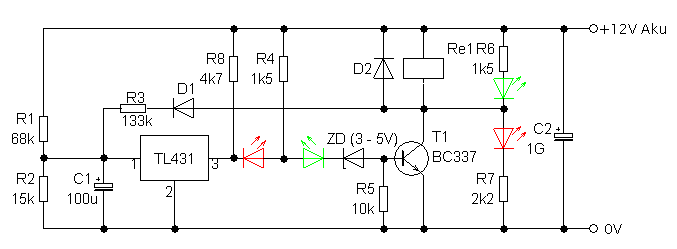

ahoj... ty ma krmis zapojeniami, coz je super, stale sa ucim, len ja to nestiham vyskusat, a na tej starej autobaterii trvalo vybytie na 10V 4 hodiny, no vcera som kupil novu gelovku 12V/12Ah, ktora bude vlastne v reale tymto systemom dobijana.... teraz som to napojil na nu , ale este to posledne s TL431 , a na tejto novej baterii tym ze je v dobrej koncicii , je nova tak to vybytie pokracuje asi 0.1V za hodinu pri 20W ziarovecke...tak sa este cely ten proces odskusania predlzi...este nieco, ak mas chut, ja by som chcel ledkami indikovat oba stavy, teda aj stav nabijania , aj stav nabita..pri tych hradlach to nebol ziadny problem samozrejme, ale pri tej Tl431 sa mi to nejak nedarilo...aj somnejake pokusy robil , ale vzdy to nejak ovlyvnilo, lebo narusilo tu funkciu... navrhnes nieco k tomu?? prosim..a aj k tomu poslednemu zapojeniu co si poslal....dakujem...

#87 Příspěvek od **masar** » 25 bře 2016, 18:22

Není vždy vhodné používat to nejjednodušší zapojení za každou cenu. Každé má svoje plusy a mínusy. :wink:

Vladimir1955 · #88 Příspěvek od **Vladimir1955** » 25 bře 2016, 18:45

Dakujem za pomoc..a na zaver vlastne uz len tolko, naco to bude vlastne bude sluzit..?? Svagor ostal na dvochodku a rozhodl sa ze ide na zahrade chovat kuri (slepice)... no a kedze tam stale nebude, ani vecer ani rano..tak mna ako "specialistu" poziadal, ci by sa dalo spravit nejake automaticke zatvaranie a otvaranie kurina... tak to som som vsetko zvaldol, elektroniku , automatiku aj mechaniku... len tam v kurine nebude mat zatial privedenu elektrinu (ale neskor ju tam privedieme), tak ze to vsetko bude fungovat na tu gelovku 12V/12Ah...no ked ze ho poznam, rad si vypije...potom da bateriu na nabijacku a zaspi pri nej, zacne ju prebijat , bateria sa zacne varit a znici ju. Tak preto som chcel vymysliet nejke automaticke nabijanie, cize odpojenie nabijacky...a vlastne neskor ked tam bude mat privedenu elektriku , aby to bolo stale zapnute a vsetko sa robilo automaticky....zatial som sa rozhodol pre to posledne zapojenie s TL431... no ale urcite vyskusam aj to posledne s tymi dvoma tranzistormi... to len tak pre zaujimavost a zvedavost....

#89 Příspěvek od **masar** » 25 bře 2016, 19:55

Ta signalizace lze také řešit různě. Lze např. použít volné kontakty relé. :wink:

Vladimir1955 · #90 Příspěvek od **Vladimir1955** » 25 bře 2016, 20:36

Pri tom zapojeni s TL by tie diody asi svietili sucasne..nie??.. to by som nerad...
