Zosilnovac SONY TA-FE610R studeny spoj?

Zpráva

#91 Příspěvek od **masar** » 02 črc 2020, 19:25

No ještě, že ses zeptal - s tím "komparátorem" IC900 jsem se zřejmě pořádně seknul. Bude to právě IC900, který by měl sloužit jako přijímač DO.
A jelikož je napájen právě z těch +5,6V, asi se na tebe zlobí za ten šok.
Budeš ho muset vyměnit, ale náhradu jsem zatím neobjevil.
:wink:

edit: V cestě signálu je ještě tranzistor Q900, který by to ještě mohl "odnést".
Problém je v tom, že nemáš čím změřit, jest-li Q900 funguje nebo ne (osciloskop). Tranzistor můžeš změřit diodovým testem multimetru (nejlépe vypájený z desky) nebo při odpojené desce přijímače jeho otvíráním přes pomocný rezistor do báze.
V každém případě - teď změř napětí na bázi a kolektoru tranzistoru Q900 a dej to sem.

#92 Příspěvek od **masar** » 02 črc 2020, 21:15

Pokud jde o ten IC900, tak SNAD by neměl být problém s náhradou za dostupné typy (GME):
TSOP4838
OSRB38C9BA
OSRB38C9AA
:wink:

earthquake · #93 Příspěvek od **earthquake** » 03 črc 2020, 08:08

Napatia na Q900 mam merat z odpojenou doskou DO? Staci odpojit kabel na doske hlavneho spinaca Power?
Dakujem.

#94 Příspěvek od **masar** » 03 črc 2020, 09:21

Napětí na obrázku měř jednak s připojenou deskou DO i s odpojenou deskou DO. Je celkem jedno, jest-li odpojíš konektor CN901 nebo druhý konec (CN951). :wink:

earthquake · #95 Příspěvek od **earthquake** » 03 črc 2020, 10:30

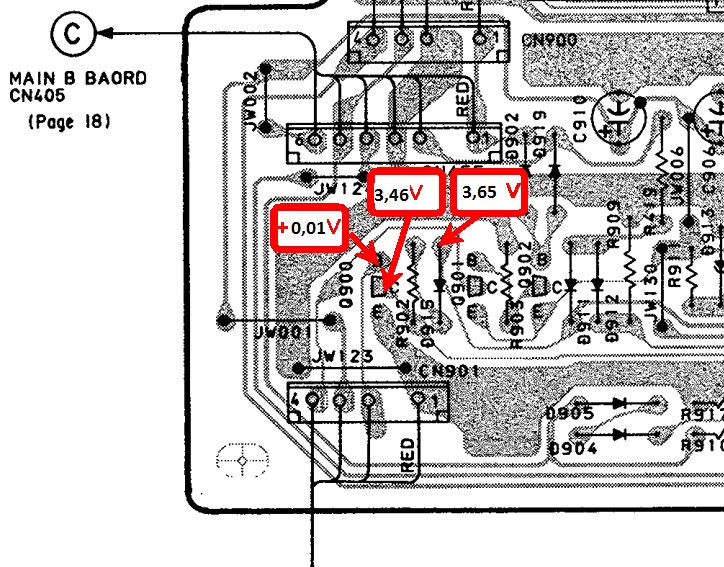

Tak ci je odpojena alebo pripojena doska DO hodnoty su rovnake, vid obrazok...

#96 Příspěvek od **masar** » 03 črc 2020, 10:58

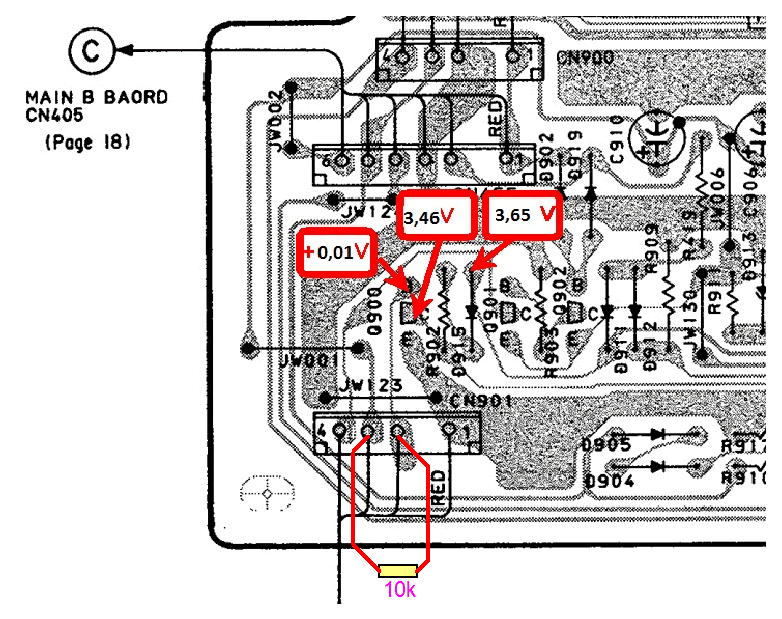

Tak při odpojeném konektoru připoj odpor (5až10kΩ) podle obrázku a měř znovu.
:wink:

earthquake · #97 Příspěvek od **earthquake** » 03 črc 2020, 11:31

Tak odpor tu poruke nemam, mozno ak bude cas v praci prebehnem do obchodiku je na druhej strane mesta. Staci do 1W?Aj nieco ine pre istotu mam vziat? Co by bolo potreba nasledne ak by toto fungovalo/nefungovalo. Nemam tu totiz po ruke okrem kondenzatorov ziadne ine suciastky.

#98 Příspěvek od **masar** » 03 črc 2020, 11:45

Stačí miniaturní, jakýkoliv... :wink:

A když teda jdeš do toho obchodu, kup zrovna některý z těch třech typů IR přijímačů, co jsem dal výše, ten první by měl být nejcitlivější, ale záruku ti na to nedám.
A také si kup náhradu za ten tranzistor Q900, např. BC337-40, ať tam nemusíš dvakrát... :wink:

edit: BC337 má jinak vývody, kup i BC639

earthquake · #99 Příspěvek od **earthquake** » 03 črc 2020, 12:11

Pravdepodobne tam vsetky tie veci nebudu mat, je to maly obchodik ale skusim.
Ked nepochodim tam, moze byt toto? :
https://www.tme.eu/sk/details/tsop4838/ ... ly/vishay/
https://www.tme.eu/sk/details/bc337-40- ... /bc337-40/
https://www.tme.eu/sk/details/bc639-10- ... /bc639-10/

#100 Příspěvek od **masar** » 03 črc 2020, 12:27

Tak vyhovět by mohl i např. 2N5551, ale ten výběr není až tak kritický. :wink:

Co je to za malý a tajný obchůdek?

earthquake · #101 Příspěvek od **earthquake** » 03 črc 2020, 13:53

http://mbelektronika.sk

#102 Příspěvek od **masar** » 04 črc 2020, 11:11

Přehlédl jsem, že 2N5551 má také vývody CBE namísto BCE (ECB). Požadavkům na vývody tak vyhovuje jen zmíněný BC639 a nebo tranzistory 2SC1845 (KSC1845), 2SC2328 (KSC2328) a jim podobné s dostatečnou betou.
Pokud nedělá problém ohnutí vývodů, použil bych třeba BC547, ten by snad měl být všude.
:wink:

earthquake · #103 Příspěvek od **earthquake** » 06 črc 2020, 08:43

Takze mam objednat toto:

https://www.tme.eu/sk/details/tsop4838/ ... ly/vishay/

https://www.tme.eu/sk/details/bc639-10- ... /bc639-10/

A este pripojit ten odpor a poslem sem hodnoty.
Ale tamtie dve veci mozem objednat?
Dakujem.

#104 Příspěvek od **masar** » 06 črc 2020, 09:05

Raději BC639-16 nebo 2SC1815.
Objednal bych to ale až po tom testu tím odporem. Třeba se ukáže, že je tranzistor O.K. Ale jinak takový NPN tranzistor se v domácnosti vždycky hodí. :wink:

earthquake · #105 Příspěvek od **earthquake** » 06 črc 2020, 10:23

Tak odpor 10kOhm a ten BC639 mali tak som to vzal. Zosik je ale doma(cely vikend nic nepocuvat by som asi nedal... :-)

), tak zajtra ho vezmem sem do prace a pomeram s odporom a dam sem hodnoty.
Inak pokukujem po Sony TA-F590ES, myslim ze by to zvukovo mohol vyt posun dalej oproti tomuto terajsiemu co tu opravujem s Vasou pomocou...
