Potřeboval bych kvůli opravě schema řízení čerpadla slunečního kolektoru uveřejněné v na str.24 v Amatérském radiu číslo 2 ročník1996. Pokud někdo máte a mohl by ofotit moc děkuji.

Mám a když mi do SZ pošleš mailovku, pošlu ti celý pdfko.

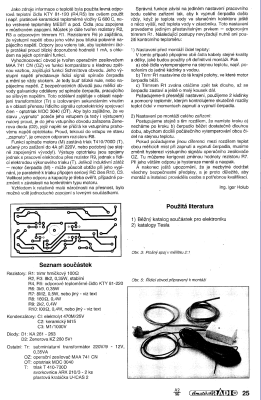

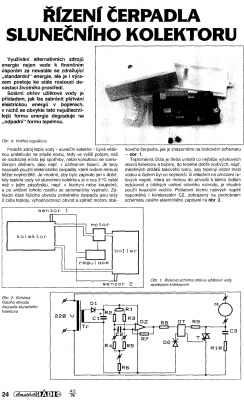

Jseš vedle minimálně o kiloparsek, Samečku. Ten regulátor nevyšel v Praktický Elektronice, ale v tehdy ještě pod Arne Krausem přežívajícím PŮVODNÍM Amatérským Rádiu.Tohle jsou printscreeny, plný rozlišení můžu poslat jak jsem uved, na mail.

Děkuji za pomoc, ten náhled mi stačí. Kdyby to někdo chtěl ještě dělat, tak pozor je tam chyba v plošném spoji na str. 25. Je zobrazen zrcadlově, ze strany součástek a uvedené měřítko je myslím také špatně.

Hlavně celej ten popis je dost zmatečnej, v článku vůbec není osazovák (nákres rozmístění součástek), takže kdo by to chtěl stavět, ze všeho nejdřív bude potřebovat čuchacího Azora a křišťálovou kouli, aby vystopoval spoje na DPS a vyvěštil, co kam patří ...

Ano, je to zmatené. Přikládám fotku osazeného spoje. Je vypuštěn RC člen R10, C3. Navíc je tam transil na ochranu triaku před napěťovými špičkami.

To s tým porovnávaním teploty solárneho kolektoru s teplotou v spodnej časti "bojleru" nie je veľmi chytrý nápad. Vždy keď odpustíš teplú vodu a do "bojleru" sa dopustí studená voda, spustí sa čerpadlo a premieša obsah cez kolektor, bez ohľadu či kolektor vodu práve ohrieva, alebo naopak.
